Естественная убыль: проблема мертвых пикселей на ЖК-панелях


Стандарт ISO: что же сказано в нем?




Стандарт ISO (Международная организация по стандартизации, International Standards Organization) 13406-2 был обновлен в 2001 году, причем все производители мониторов ссылаются на него. Стандарт оговаривает эргономические требования по качеству изображения жидкокристаллических мониторов. Среди критериев следует отметить яркость, контрастность, отражение, равномерность подсветки и цветов, мерцание, вывод символов и... дефектные пиксели.

Стандарт оговаривает четыре уровня качества. Первый, самый высокий уровень "класс 1" не допускает дефектов вообще. Самый низкий "класс 4" позволяет монитору иметь до 262 дефектов. К счастью, никто из производителей на четвертый класс не опирается. За исключением некоторых, все производители используют класс 2. Если класс не указан, то монитор следует относить к классу 1 по умолчанию, то есть компания должна заменить монитор после любого дефекта пикселя.

Стандарт различает четыре типа дефектных пикселей:

• Тип 1: число всегда освещенных пикселей.

• Тип 2: число всегда неосвещенных пикселей.

• Тип 3: другие дефекты, в частности, на суб-пикселях и RGB ячейках, составляющих пиксели. То есть пиксель может быть постоянно красным, зеленым или синим. По нашему опыту такой дефект встречается чаще всего.


Чтобы найти суммарное количество дефектных пикселей, следует сложить все дефекты типа 1, 2 и 3.

• Тип 4 (сбойный кластер): число дефектных пикселей в квадрате 5x5 пикселей на панели.


Наконец, стандарт оговаривает число ошибок на миллион пикселей на панели. То есть на 17" мониторе допускается больше мертвых пикселей, чем на 15".


Стандарт ISO: фактические значения

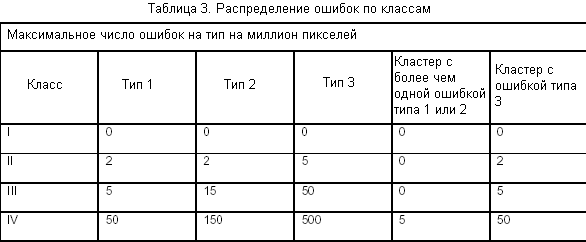

Все значения можно свести в таблицу.





15" ЖК панели

Нормальное разрешение 1024 x 768 пикселей, что дает в итоге 786.432 пикселей.

Панели 1 класса: здесь ситуация самая простая - никаких пиксельных дефектов не допускается.

Ситуация с панелями 2 класса более запутанная.

• Тип 1: число всегда освещенных пикселей = 2 x 786.432 / 1.000.000 = 1,57.

• Тип 2: число всегда неосвещенных пикселей = 2 x 786.432 / 1.000.000 = 1,57.

• Тип 3: число всегда красных, зеленых или синих пикселей = 5 x 786.432 / 1.000.000 = 3,93.


Если вы обратитесь к стандарту, то два всегда освещенных пикселя больше, чем 1,57. Поэтому два пикселя - уже больше нормы и монитор нужно возвращать. 15" ISO 13406-2 совместимые панели не допускают наличие дефектных пикселей в сумме более 5 (тип 1 + тип 2 + тип 3). Максимальное количество: один может быть освещен, один - не освещен, и три могут быть окрашенными (красными, зелеными или синими). Помимо этого действует правило кластера - не должно существовать более двух дефектных освещенных и неосвещенных пикселя в любом круге с радиусом пять пикселей. Также дефектными считаются все экраны, где несколько красных, зеленых или синих пикселей встречаются дважды или чаще в квадрате 5 x 5 пикселей.

17" панели:

Здесь все читается точно так же, как и для 15" панелей.

Разрешение = 1280 x 1024 = 1.310.720 пикселей.

Панели 1 класса: дефекты пикселей недопустимы.

Панели 2 класса:

• Тип 1: число всегда освещенных пикселей = 2 x 1.310.720 / 1.000.000 = 2,62.

• Тип 2: число всегда неосвещенных пикселей = 2 x 1.310.720 / 1.000.000 = 2,62.

• Тип 3: число всегда красных, зеленых или синих пикселей = 5 x 1.310.720 / 1.000.000 = 6,55.


Если вы обратитесь к стандарту, то три всегда освещенных пикселя выше 2,62. Поэтому три пикселя - уже больше нормы, и монитор нужно возвращать.

17" соответствующие ISO 13406-2 панели не должны иметь больше 10 (тип 1 + тип 2 + тип 3) дефектных пикселя в сумме, причем допускается максимум два освещенных, максимум два неосвещенных и максимум шесть окрашенных пикселей.

Помимо этого действует правило кластера - не должно существовать более двух дефектных освещенных и неосвещенных пикселя в любом круге с радиусом пять пикселей. Также дефектными считаются все экраны, где несколько красных, зеленых или синих пикселей встречаются дважды или чаще в квадрате 5 x 5 пикселей.





Как видим, стандарт ISO 13406-2 класс 2 не дает адекватную гарантию качества. Черновая версия стандарта появилась еще в 1999 году, потом она была утверждена в 2001 году. Очевидно, что стандарт разрабатывался для маленьких экранов. Сегодня стандарт работает на руку производителям и против потребителей. Кто же захочет ждать, пока его экран покроется десятью дефектными пикселями, чтобы его можно было заменить? Кто угодно, но не мы. Необходимо оказывать давление на производителей, чтобы их мониторы соответствовали классу 1, поскольку только этот класс дает гарантию качественного дисплея. Либо необходимо требовать разработки нового стандарта.
