АКТ

ГИДРОСТАТИЧЕСКОГО ИЛИ МАНОМЕТРИЧЕСКОГО ИСПЫТАНИЯ

НА ГЕРМЕТИЧНОСТЬ

(ФОРМА)



______________________________________________________________________________________________________________________________

(наименование системы)

смонтированной в_________________________________________________________________________________

                                          (наименование объекта,

_______________________________________________________________________________________________

здания, цеха)



г. ___________________                                                                                                  «        »  ______________ 19  г.



Комиссия в составе представителей:

заказчика_______________________________________________________________________________________

                                              (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

генерального подрядчика___________________________________________________________________________

                                                       (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

монтажной (строительной) организации________________________________________________________________

                                                     (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

произвела осмотр и проверку качества монтажа и составила настоящий акт о нижеследующем:

1. Монтаж выполнен по проекту______________________________________________________________________

                                       (наименование проектной организации

_______________________________________________________________________________________________

и номера чертежей)

2. Испытание произведен___________________________________________________________________________

                                                     (гидростатическим

_______________________________________________________________________________________________

или манометрическим методом)



давлением _______________________ МПа (_____________ кгс/см2)

в течение ________________________ мин

3. Падение давления составило _____ МПа (_____________ кгс/см2)

4. Признаков разрыва или нарушения прочности соединения котлов и водоподогревателей, капель в сварных швах, резьбовых соединениях, отопительных приборах, на поверхности труб, арматуры и утечки воды через водоразборную арматуру, смывные устройства и т.п. не обнаружено (ненужное зачеркнуть)



Решение комиссии:

Монтаж выполнен в соответствии с проектной документацией, действующими техническими условиями, стандартами, строительными нормами и правилами производства и приемки работ.

Система признается выдержавшей испытание давлением на герметичность.



Представитель заказчик____________________________

(подпись)

Представитель генерального

подрядчика______________________________________

                                          (подпись)

Представитель монтажной

(строительной) организации_________________________

(подпись)




АКТ

ИСПЫТАНИЯ СИСТЕМ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ И ВОДОСТОКОВ

(ФОРМА)

______________________________________________________________________________________________________________________________

(наименование системы)

смонтированной в_________________________________________________________________________________

                                    (наименование объекта,

_______________________________________________________________________________________________

здания, цеха)

г. ___________________                                                                                                  «        »  ______________ 19  г.



Комиссия в составе представителей:

заказчика_______________________________________________________________________________________

                                                  (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

генерального подрядчика___________________________________________________________________________

                                                            (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

монтажной (строительной) организации________________________________________________________________

                                                      (наименование организации,

_______________________________________________________________________________________________

должность, инициалы, фамилия)

произвела осмотр и проверку качества монтажа, выполненного монтажным управлением, и составила настоящий акт о нижеследующем:

1. Монтаж выполнен по проекту______________________________________________________________________

                                                           (наименование

_______________________________________________________________________________________________

проектной организации и номера чертежей)

2. Испытание произведено проливом воды путем одновременного открытия ____________  санитарных приборов, подключенных к проверяемому участку в течении ______________ мин, или наполнением водой на высоту этажа (ненужное зачеркнуть).

3. При осмотре во время испытаний течи через стенки трубопроводов и места соединений не обнаружено.



Решение комиссии:

Монтаж выполнен в соответствии с проектной документацией, действующими техническими условиями, стандартами, строительными нормами и правилами производства работ.

Система признается выдержавшей испытания проливом воды.



Представитель заказчика___________________________

(подпись)

Представитель генерального

подрядчика______________________________________

                                               (подпись)

Представитель монтажной

(строительной) организации__________________________

(подпись)






АКТ № ____________



готовности строительной части к производству работ

по монтажу оборудования лифта



"        " _________19       г.



___________________________________________________________________________________________

      стройка и ее местонахождение



Настоящий акт составлен в том, что ____________________________________________________________

                 шахта, блочное помещение,

___________________________________________________________________________________________

машинное помещение                     наименование типа

лифта № ___________________________________________________________________________готова (о)

                                                        заводской номер



к производству работ по монтажу оборудования лифта в соответствии с требованиями ГОСТ 22845-85 _______________________________________________________________________________________________



Примечания:

1. Исполнительная схема строительной части шахты выполнена в соответствии с чертежом, приведенным в приложении к настоящему акту, и результаты фактических измерений внесены в таблицу этого приложения.

2. _________________________________________________________________________________________



Сдал:



Представитель строительной

организации (заказчик)



Должность                               Личная подпись                             Расшифровка подписи



Принял:                                                      Дата



Представитель монтажной

организации



Должность                               Личная подпись                             Расшифровка подписи



Дата





Приложение к акту готовности строительной части к производству работ по монтажу оборудования лифта.

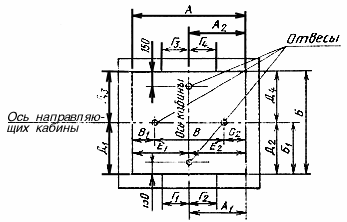

Исполнительная схема строительной части шахты лифта







А, А1, Б, Б1, В - размеры, определяемые монтажным (установочным) чертежом. Размер В равен расстоянию между направляющими кабины минус 50 мм; А2, Г3, Г4 - размеры для лифта с проходной кабиной; Е1, Е2 - размеры для лифта с раздвижными дверями шахты



Результаты фактических измерений



Место измерения

Размеры, мм



В1

В2

Г1

Г2

Г3

Г4

Д1

Д2

Д3

Д4

Е1

Е2

Приямок шахты

























1-й этаж

























2-й этаж

























3-й этаж

























...

























...

























n-й этаж



























Строительная организация                     Личная подпись                             Расшифровка подписи



Должность                                            Дата





Приложение 2

Обязательное



АКТ № ____________



готовности подмостей (лесов - в случаях, предусмотренных ПОС),

установленных в шахте, и ограждений дверных проемов шахты к

производству работ по монтажу лифтового оборудования



"______" ______________19       г.



___________________________________________________________________________________________

     стройка и ее местонахождение



Настоящий акт составлен в том, что подмости (леса - в случаях, предусмотренных ПОС), установленные в шахте, и ограждения дверных проемов шахты

___________________________________________________________________________________________

наименование типа



лифта № ________________________________________________готовы к производству работ по монтажу

                                   заводской номер



оборудования лифта и соответствуют требованиям СНиП III-4-80.



Примечания:

1. _________________________________________________________________________________________

2. _________________________________________________________________________________________



Сдал:



Представитель строительной

организации



Должность                               Личная подпись                             Расшифровка подписи



Принял:                                                      Дата



Представитель монтажной

организации



Должность                               Личная подпись                             Расшифровка подписи



Дата



Приложение 3

Обязательное



АКТ № _______



приемки оборудования в монтаж



Акт составлен _______________________________________________________________________________

                    место составления акта



Передано ___________________________________________________________________________________

                          наименование монтажной организации



перечисленное ниже оборудование для его монтажа в _____________________________________________



___________________________________________________________________________________________

                     наименование здания, сооружения, цеха



Номенклатурный номер

Наименование оборудования

Заводской номер или маркировка

Предприятие-изготовитель

Дата поступления на объект монтажа

Количество единиц















При приемке оборудования в монтаж установлено следующее



1. Оборудование  проектной спецификации или чертежу (если не соответствует, указать в чем)



___________________________________________________________________________________________



___________________________________________________________________________________________



___________________________________________________________________________________________



2. Оборудование передано  (указать состав комплекта и технической документации, по которой произведена приемка, и какая комплектность)



___________________________________________________________________________________________



___________________________________________________________________________________________



___________________________________________________________________________________________



3. Дефекты при наружном осмотре оборудования  (если обнаружены, подробно перечислить)



___________________________________________________________________________________________



___________________________________________________________________________________________



___________________________________________________________________________________________



Примечание. Дефекты, обнаруженные при ревизии, монтаже и испытании оборудования, подлежат актированию отдельно.



4. Заключение о пригодности к монтажу



___________________________________________________________________________________________



___________________________________________________________________________________________



___________________________________________________________________________________________



Сдал:



Представитель заказчика



Должность                               Личная подпись                             Расшифровка подписи



Принял:                                                      Дата



Представитель монтажной

организации



Должность                               Личная подпись                             Расшифровка подписи



Дата





Приложение 4

Обязательное



АКТ № ____________



готовности лифта к производству отделочных работ



"_____" _________19       г.





___________________________________________________________________________________________

стройка и ее местонахождение



Настоящий акт составлен в том, что полностью смонтированный



___________________________________________ лифт № _________________________________________

                       наименование типа                                                                              заводской номер



готов к производству отделочных работ



Примечания:

1. Все оборудование полностью обесточено.

2. Отделочные работы по шахте должны выполняться с ___________________________________________



___________________________________________________________________________________________





Сдал:



Представитель монтажной

организации



Должность                               Личная подпись                             Расшифровка подписи



Принял:                                                      Дата



Представитель строительной

организации



Должность                               Личная подпись                             Расшифровка подписи



Дата





Приложение 5

Обязательное
