1.6. Классификация периферийных устройств
Периферийное устройство – это устройство, входящее в состав внешнего оборудования микроЭВМ, служащее для расширения ее стандартных возможностей.
В настоящее время распространено множество разнообразных периферийных устройств, поэтому можно считать, что периферия – это всё то, что подключается к материнской плате через шину расширения, внешний интерфейс или контроллер ввода-вывода.
Периферийными устройствами не могут считаться материнская плата, блок питания, оперативная память и центральный процессор, без которых работа компьютера невозможна.
Таким образом, можно выделить основные функциональные классы периферийных устройств:
– внешние запоминающие устройства (дисководы, винчестеры, оптические приводы, твердотельные накопители и т. д.);
– устройства ввода информации (клавиатуры, мыши, джойстики, трекболы, сканеры, цифровые фотоаппараты и т. д.);
– устройства вывода информации (принтеры, плоттеры и т. д.);
– звуковая система (аудиоплаты, акустические системы, FM-тюнеры, микрофоны, наушники и т. д.);
– видеосистема (видеоплаты, мониторы, ТВ-тюнеры и т. д.);
– сетевые устройства (модемы, сетевые платы, повторители
и т. д.);
– остальные устройства (USB-игрушки, лампы, ионизаторы воздуха и т. д.).
Контрольные вопросы
1. Что такое пропускная способность системной шины?
2. Опишите параметры, характеризующие материнскую плату.
3. Что такое шина расширения? Порт ввода-вывода?
4. Опишите основные части чипсета.
5. Какие параметры ПК зависят от возможностей чипсета?
6. Перечислите основные шины расширения.
7. Какая технология используется в работе шины PCI?
8. Опишите технические параметры шин ISA, PCI, AGP, PCI–E.
9. Каково назначение шины AGP?
10. Соотнесите цвет шин расширения с их наименованием.
11. Какие разъемы используются для подключения клавиатуры и мыши?
12. Каково назначение последовательного порта COM?
13. Какие режимы работы поддерживает порт LPT?
14. Назовите режимы работы шины USB.
15. Назовите скорости работы инфракрасного порта IrDA.
16. Приведите спецификацию BlueTooth.
Глава 2
ВНЕШНИЕ ЗАПОМИНАЮЩИЕ УСТРОЙСТВА
2.1. Накопитель на гибких магнитных дисках (НГМД)
2.1.1. Устройство и принцип работы дисковода
Работа дисковода (рис. 2.1) начинается с установки дискеты. Дискета размещается в специальной раме, которая позволяет неподвижно зафиксировать диск относительно считывающего устройства. В это время защитная шторка отодвигается, открывая тем самым доступ к прорезям конверта. Одновременно с этим рама со вставленной дискетой снимается со стопора и опускается вниз.
На большинстве дисководов скорость опускания рамы не ограничена, из–за чего головки наносят удар по поверхностям дискеты, а это сильно сокращает срок их надежной работы. В некоторых моделях дисководов (Теас, Panasonic, ALPS) предусмотрен замедлитель – микролифт, для плавного опускания рамы.

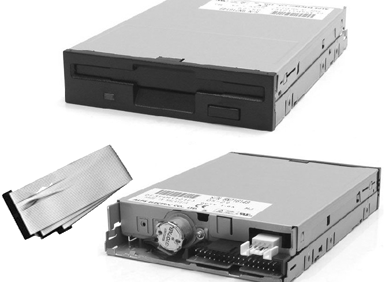

Рис. 2.1. Дисковод для гибких магнитных дисков
Шпиндель плоского многополюсного двигателя входит в центральное отверстие дискеты, после чего специальная шпилька попадает в прямоугольное позиционирующее отверстие диска. За счет движения этой шпильки впоследствии будет задаваться вращение носителя с постоянной скоростью 300 об/мин, которая контролируется и при необходимости регулируется при помощи электроники, расположенной на печатной плате дисковода. Одновременно освобождается верхняя головка, которая под действием пружины прижимается к верхней поверхности диска с нанесенным на него магнитным материалом.
Для определения момента, когда дискета зафиксирована внутри дисковода и готова к работе, применяется специальный датчик, который выдает сигнал готовности сразу же после установки диска в рабочее положение. В большинстве моделей дисководов сигнал от этого датчика вызывает кратковременный запуск шпиндельного двигателя с целью более полной фиксации дискеты на вращающем механизме. В дальнейшем шпиндельный двигатель начинает вращаться каждый раз, когда происходит обращение к диску.
Следующий шаг после установки дискеты в механизм дисковода – это определение ее свойств. Для этого служат два датчика, один из которых определяет необходимую плотность записи данных, а другой – включена или нет защита от записи на диск. Датчики могут быть либо механическими, представляющими собой миниатюрные переключатели, либо оптическими, устроенными по принципу оптопары.
Еще один датчик (датчик нулевой дорожки) позволяет контроллеру дисковода точно определять месторасположение так называемой нулевой дорожки диска, на которой располагается вся служебная информация вплоть до таблицы размещения файлов.
Магнитная головка дисковода представляет собой ферритовое ядро с головкой чтения/записи в центре и по стирающей головке с каждой стороны. Стирающие головки «очищают» магнитный слой по обеим сторонам от записываемой дорожки данных для предотвращения помех от записанных данных на соседних дорожках. Данные сохраняются на дисках в виде последовательности «точек» с противоположным направлением магнитной индукции.
 |
| Рис. 2.2. Интерфейсный кабель для подключения дисководов |
Общий вариант интерфейса предусматривает подключение
к контроллеру до четырех дисководов, но вариант для IBM PC поддерживает одновременно только два устройства. Оба дисковода подключаются практически полностью параллельно друг другу, за исключением проводников с номерами 10–16 (сигналы выбора), которые перевернуты между разъемами двух дисководов (А: и В:).
По соединительному кабелю передаются следующие сигналы: сигнал выбора дисковода, запуска двигателя, перемещения головок на один шаг, включения записи, считываемые/записываемые данные, а также другие информационные сигналы, используемые при работе дисковода.
2.1.2. Типы дисководов
Дисководы можно классифицировать по параметрам форматирования:
| Параметры | Современные форматы | Устаревшие форматы | ||||||
| Диаметр диска, дюйм | 3,5’’ | 3,5’’ | 3,5’’ | 5,25’’ | 5,25’’ | 5,25’’ | 5,25’’ | 5,25’’ |
| Емкость диска, Кб | 2880 | 1440 | 720 | 1200 | 360 | 320 | 180 | 160 |
| Размер сектора, байт | 512 | 512 | 512 | 512 | 512 | 512 | 512 | 512 |
| Количество секторов | 5760 | 2880 | 1440 | 2400 | 720 | 640 | 360 | 320 |
2.1.3. Другие дисковые носители информации
Название дисководов LS–120 произошло от названия технологии, применяемой для их создания – Laser Servo (LS). На поверхности дискеты LS–120 наносятся оптические дорожки, которые используются для высокоточного позиционирования магнитной головки на нужную дорожку. Оптические дорожки наносятся на дискету на заводе и не могут быть случайно стерты или перезаписаны пользователем. Данные записываются при помощи обычной магнитной головки.
Головка содержит два магнитных зазора – узкий (для чтения усовершенствованных дисков) и стандартный (для чтения обычных магнитных дисков). За счет этого дисководы LS–120 способны работать со стандартными 3,5’’ дискетами емкостью 1,44 Мбайт. Скорость вращения дисков увеличена в несколько раз, что позволяет работать с обычными дискетами на большей скорости, чем в обычном дисководе.
Емкость дискеты увеличена до 120 Мбайт, что эквивалентно 83 обычным дискетам. Дискеты LS–120 внешне отличаются от обычных дискет 3,5’’ только размещением отверстия защиты от записи (это делается для того, чтобы исключить случайное стирание данных на обычном дисководе). Подключаются дисководы к компьютеру при помощи стандартного кабеля IDE.
Следующим основным конкурентом стандартного дисковода является технология Iomega Zip, которая, несмотря на очень большую емкость носителей, имеет один серьезный недостаток: полную несовместимость с дискетами 3,5’’. По сравнению с LS–120 эти дисководы имеют значительно более высокую производительность, благодаря чему они получили большую популярность.
Практически все альтернативные дисководы выпускаются в двух вариантах: внутренние и внешние. Внутренние дисководы могут иметь интерфейс IDE или SCSI, а внешние – LPT, USB или PCMCIA (Personal Computer Memory Card International Association).
Еще один дисковод, не настолько известный, как его конкуренты, называется Iomega Jazz. В силу своих функциональных особенностей это устройство наиболее близко к жестким дискам, чем к дисководам. Его емкость составляет 1024 Мбайт, скорость передачи данных до 1 Мбит/с.
