2.2 Анализ и выбор программных продуктов для разработки сетевых курсов

Акцент был сделан на анализе отечественных программных продуктах, так как большинство зарубежных СДО предлагают такие программные средства для разработки сетевых курсов, которые затем могут быть использованы только на этих СДО, т.е. они не обладают универсальностью применения.

В отличие от этих специализированных программ существуют программы, создающие полностью универсальный сетевой продукт, однако при этом резко увеличивается объём сетевого курса и, как правило, такие программы некорректно конвертируют рисунки, формулы в Web-документах и создают дополнительные проблемы при структуризации курса, например, конвертор документов в формат HTML на базе Word 2000.

В результате анализа было принято решение использовать для создания курсов широко распространённый программный продукт Microsoft Front Page c последующей оптимизацией кодов формата HTML.

3 Разработка мультимедийных учебных практикумов по электронной и световой микроскопии на базе уникального оборудования

3.1 Техническая характеристика оборудования

Мультимедийные учебные практикумы предназначены для проведения учебных практических занятий со студентами специальностей "Материаловедение в машиностроении", "Технология приборостроения" и слушателями Межотраслевого института повышения квалификации кадров по новым направлениям развития техники и технологии МГТУ им. Н.Э. Баумана, а также для студентов специальностей материаловедческого профиля.

Практикумы разработаны на базе уникального оборудования Лаборатории тонких физических методов исследования структуры материалов МГТУ им. Н.Э. Баумана:

Растровый электронный микроскоп (РЭМ) "CamScan S4-88DV100" (Англия) с анализаторами химического состава - энергодисперсионным Link AN 10/853 (Англия) и волновым Miсrospec WDX 3РC (США) – позволяет изучать химический состав областей материала размером до 1 мкм, начиная от химического элемента натрия до урана, проводить морфологический анализ структуры с увеличением до  300 000 (рисунки 2, 3).

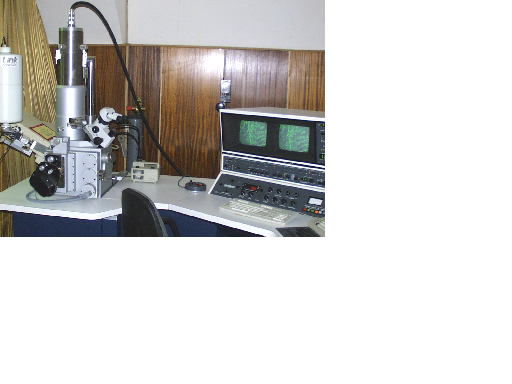

Рисунок 2 - Растровый электронный микроскоп

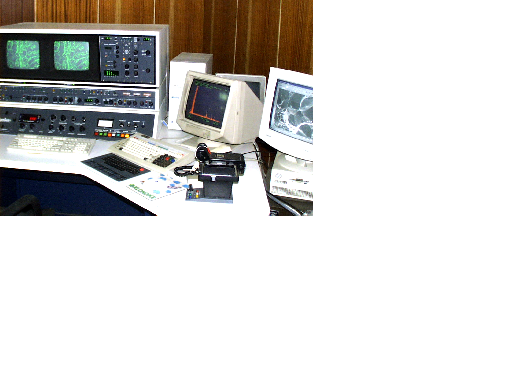

Рисунок 3 - Пульт управления растровым электронным микроскопом

Сканирующий туннельный микроскоп (СТМ) "СММ-2000Т" (Россия) позволяет исследовать структуру материалов с атомным разрешением (до 10 ангстрем), получать реальное трёхмерное (объёмное) изображение поверхности и проводить её профилометрический анализ. с увеличением до 7 000000 раз (рисунок 4).

Рисунок 4 - Сканирующий туннельный микроскоп

Световой микроскоп Leitz Metallovert (Германия) позволяет получать изображения структур материалов с разрешением до 0,2 мкм. Имеет специальный выход оптической системы для крепления видеокамеры и систему автоматизированной обработки изображений Videolab.

3.2 Структура и состав мультимедийных учебных практикумов

Разработаны мультимедийные учебные практикумы, структура и состав которых представлены в таблицах 2, 3, 4.

Таблица 2 - Структура и состав мультимедийного учебного пособия "Сканирующая туннельная микроскопия. Аппаратура, принцип работы, применение"

Название файла (раздела)	Количество файлов	Используемые форматы	Объём, МБ
аудио	12	mp3 wav	3,2 6,5
видео	3	mpg	61,5
рисунки	21	gif	0,044
фотографии	7	jpg	0,140
гипертекст	1	html	0,075
программа обработки изображений с базой данных структур	1		1,6
Readme	2	rtf, txt	0,024
Драйвер аудиофайлов Winamp.261	1		2,04
Тестовые задания	1	rtf	0,075

Таблица 3 - Структура и состав мультимедийного учебного пособия "Растровая электронная микроскопия и рентгеноспектральный микроанализ. Аппаратура, принцип работы, применение"

Название файла (раздела)	Количество файлов	Используемые форматы	Объём, МБ
аудио	2 2	mp3 wav	10,8 17,8
видео	10	mpg	95,8
рисунки	11	gif	0,081
фотографии	24	jpg	0,491
гипертекст	1	html	0,107
Readme	2	rtf, txt	0,020
Драйвер аудиофайлов Winamp.261	1		2,04
Тестовые задания	1	rtf	0,169
База данных структур (фото)	152	jpg	2,310

Таблица 4 - Структура и состав мультимедийного учебного пособия "Световая микроскопия и система количественной обработки изображений структур материалов"

Название файла (раздела)	Количество файлов	Используемые форматы	Объём, МБ
рисунки	20	gif	0,162
фотографии	2	jpg	0,210
гипертекст	1	html	0,524
Readme	2	rtf, txt	0,020
База данных микроструктур	109	jpg	1,824
Тестовые задания	1	rtf	0,120

Одновременно с разработкой мультимедийной версией изданы рукописи учебных пособий:

Сканирующая туннельная микроскопия. Аппаратура, принцип работы, применение: Учебное пособие по курсу "Современные методы исследования структуры материалов"/ Под ред. Ю.А. Быкова. – М.: Изд-во МГТУ имени Н.Э. Баумана, 2001. – 24 с.
Растровая электронная микроскопия и рентгеноспектральный микроанализ. Аппаратура, принцип работы, применение: Учебное пособие по курсу "Современные методы исследования структуры материалов" / Под ред. Ю.А. Быкова. – М.: Изд-во МГТУ имени Н.Э. Баумана, 2002. – 31 с.
