Р.3 РОЗПОРЯДЖЕННЯ СТАРШОГО ОФІЦЕРА БАТАРЕЇ НА ПІДГОТОВКУ ВОГНЕВИХ ВЗВОДІВ ДО ВЕДЕННЯ ВОГНЮ ВНОЧІ

(Варіант)


1 Командиру 2-го вогневого взводу організувати патрулювання на маршруті: перехрестя доріг, окреме дерево, вис. 95,5.

2 Командирам гармат підготувати боєприпаси, освітлення прицільних пристроїв, робочих місць та коліматори.

Командиру 1-ї гармати на танконебезпечних напрямках виставити віхи, що світяться, у напрямку на орієнтири, підготувати бокові спостережні пости, обладнані для самооборони у складі 2-х номерів обслуги. Командиру 2-ї гармати нічні точки наведення освітити за моєю командою. Старшині батареї отримати та видати командирам гармат по 12, а старшим спостережних постів по 30 освітлювальних ракет.

3 Командиру відділення тяги (старшому водію) виставити спостережний пост та посилити охорону машин.

4 Старшим спостережних постів бути готовими до освітлення місцевості.

5 Для негайного відкриття вогню на вогневій позиції постійно мати одного командира гармати та біля кожної гармати по одному номеру обслуги: з 19.00 до 24.00 - від 1-го, з 24.00 до 7.00 - від 2-го взводу.

6 Перепустка “Автомат”.

7 Я чергую з 19.00 до 24.00, командир 2-го вогневого взводу - з 24.00 до 7.00.


Додаток С

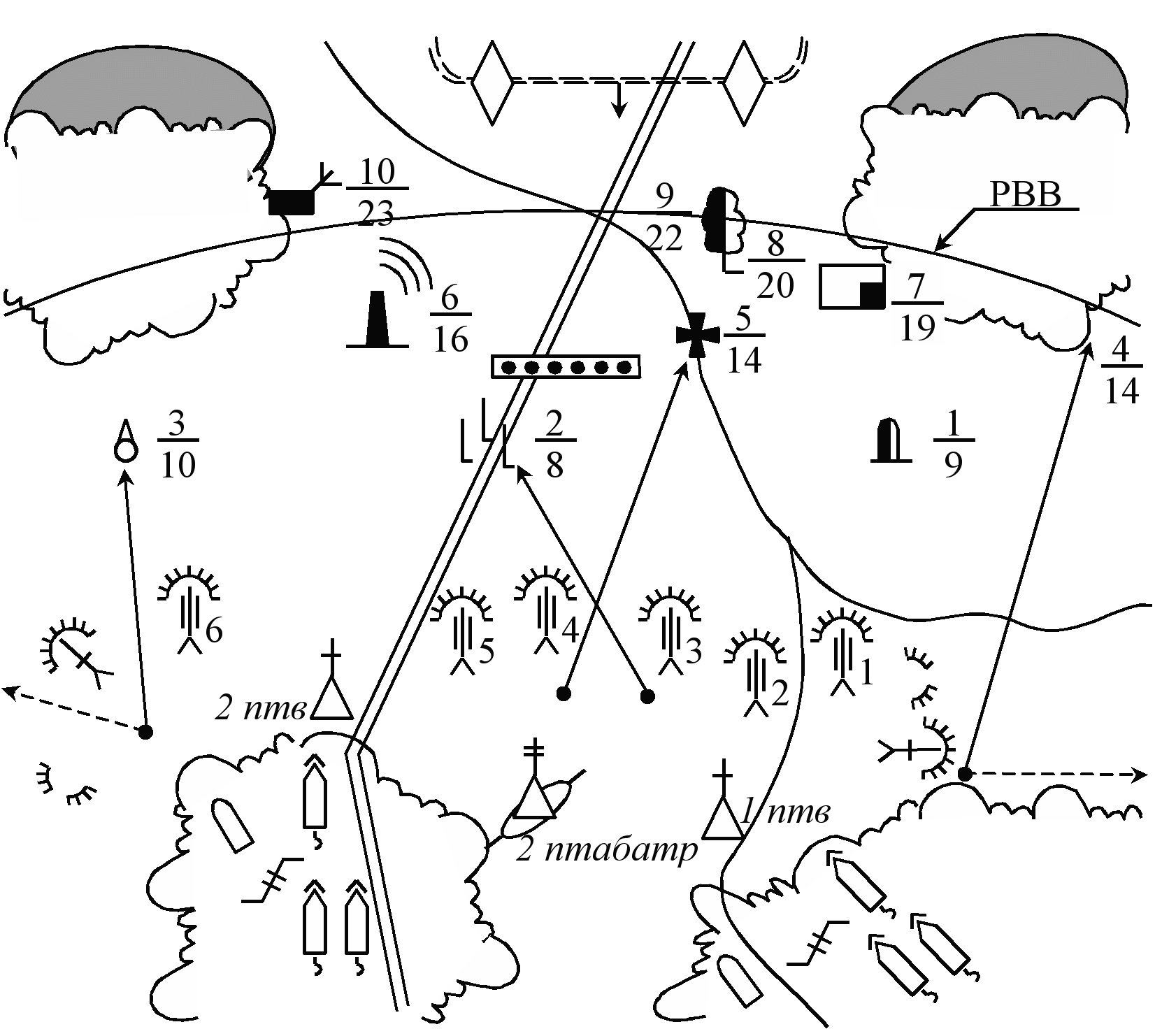

С.1 СХЕМА ПРОТИТАНКОВОГО ВОГНЮ 1 птабатр
НА РУБЕЖІ РОЗГОРТАННЯ

(Варіант)



Сигнали:

Відкрити вогонь – “Грім”, серія червоних ракет.

Зайняти ВП – “Ураган”.

Припинити вогонь – “Стій”, серія зелених ракет.

Змінити ВП – “Перекат”.

Умовні позначення:

- рубіж відкриття вогню. - номер орієнтира.

- поле невидимості. - дальність до орієнтира

(в сотнях метрів).


Командир батареї

( військове звання, підпис )

“___“_______ 20_ р.

Продовження додатка С

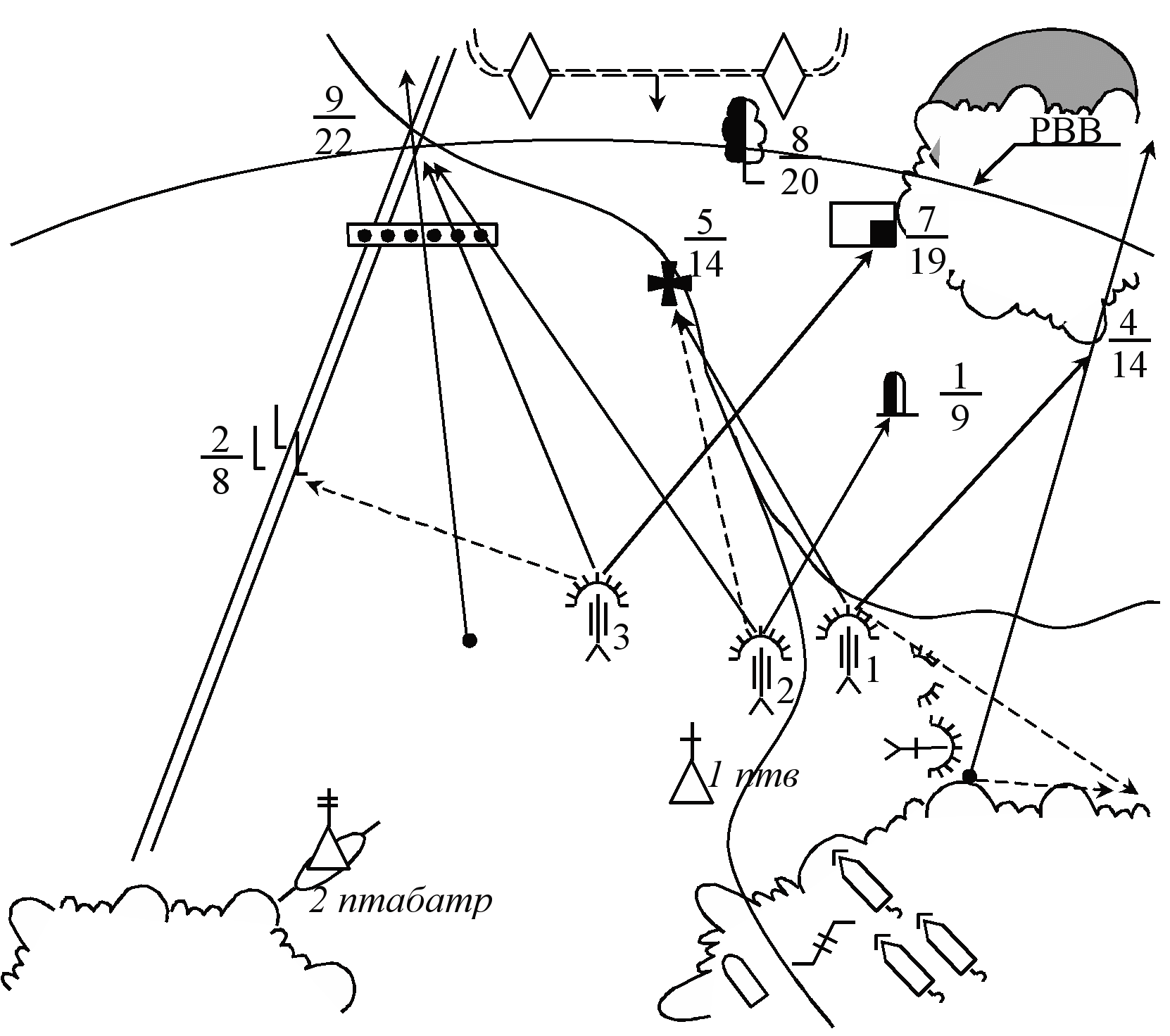

С.2 СХЕМА ПРОТИТАНКОВОГО ВОГНЮ 1 птв
НА РУБЕЖІ РОЗГОРТАННЯ

(Варіант)



Сигнали:

Відкрити вогонь – “Грім”, серія червоних ракет.

Зайняти ВП – “Ураган”.

Припинити вогонь – “Стій”, серія зелених ракет.

Змінити ВП – “Перекат”.

Умовні позначення:

- рубіж відкриття вогню. - номер орієнтира.

- поле невидимості. - дальність до орієнтира

(в сотнях метрів).


Командир взводу

( військове звання, підпис )

“ ___“ _________ 20 _ р.

Додаток Т

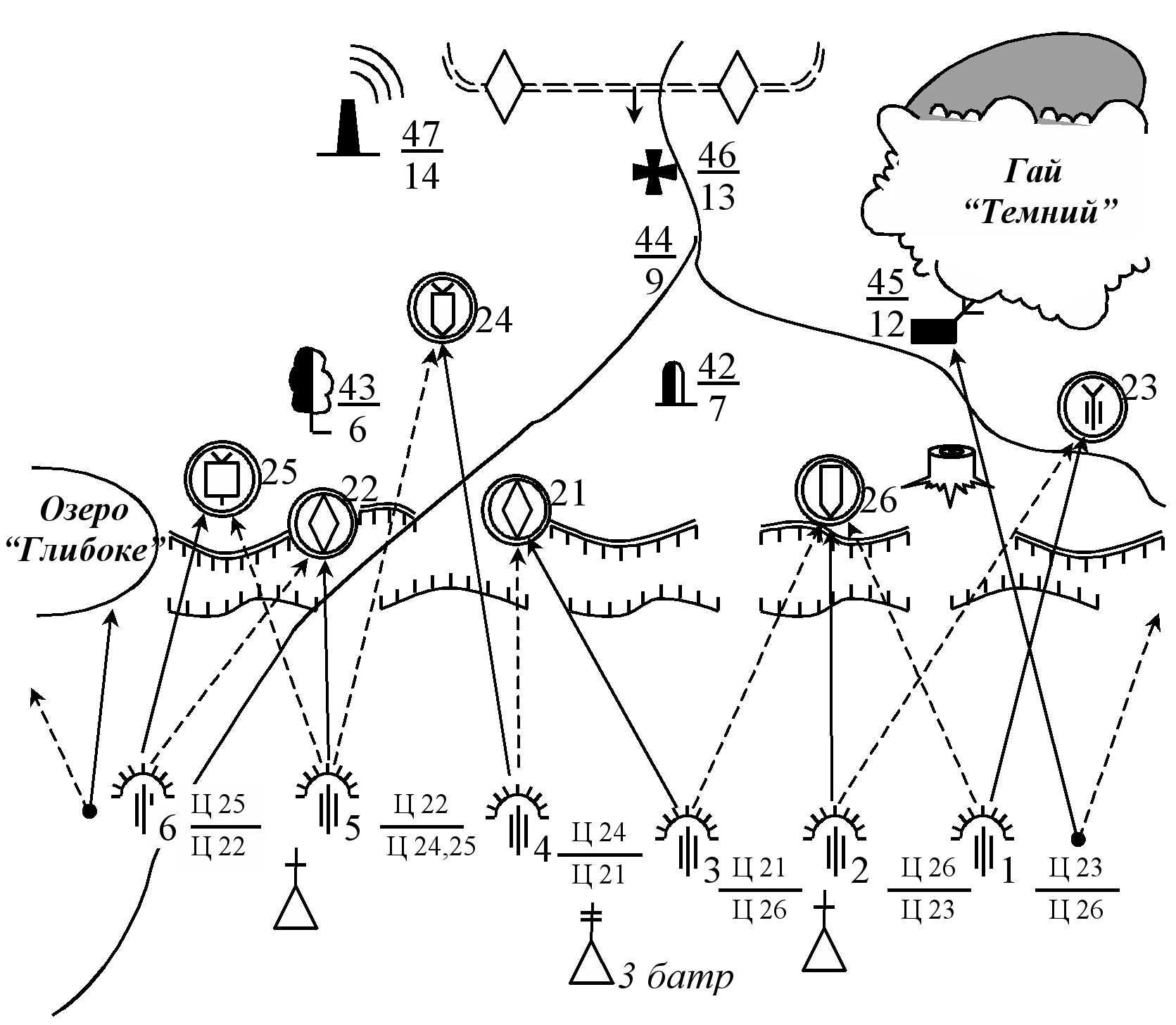

СХЕМА
ВОГНЮ 3 батр ПРЯМОЮ НАВОДКОЮ

(Варіант)



Сигнали:

Відкрити вогонь – “Грім”, серія червоних ракет.

Зайняти ВП – “Ураган”.

Припинити вогонь – “Стій”, серія зелених ракет.

Освітити рубіж – “Промінь”.

Умовні позначення:

- основна ціль гармати. - номер орієнтира.

- запасна ціль гармати. - дальність до орієнтира

(у сотнях метрів).


Командир батареї

(військове звання, підпис )

“___“ _________ 20_ р.

Додаток У

ОРІЄНТОВНИЙ ПЕРЕЛІК ПОЛЬОВОЇ ЕКІПІРОВКИ

У старшого офіцера батареї (командира вогневого взводу) повинні бути:

робоча карта;

штатна зброя;

бінокль;

секундомір;

індивідуальні засоби захисту;

компас;

планшет для карти;

радіофікований планшет з необхідними довідковими таблицями (документами);

прапорці (електричний 3-колірний ліхтар);

польова сумка, в якій містяться:

Керівництво з бойової роботи вогневих підрозділів артилерії;

Технічний опис та інструкція з експлуатації штатної системи;

Таблиці стрільби штатної системи;

блокнот старшого офіцера батареї (командира вогневого взводу);

доповнення до Керівництва з бойової роботи вогневих підрозділів артилерії (для штатної системи);

Бойовий статут артилерії, ч. ІІ;

Правила стрільби і управління вогнем артилерії;

збірник нормативів;

прилад для розрахунку коректур;

хордокутомір;

циркуль-вимірювач;

АК з лінійкою МПЛ-50;

курвіметр;

офіцерська лінійка;

олівці і гумки.

Продовження додатка У

У командира гармати повинні бути:

штатна зброя;

бінокль;

індивідуальні засоби захисту;

компас;

прапорці (електричний 3-колірний ліхтар);

польова сумка, в якій містяться:

ТС (для штатної системи);

Керівництво з бойової роботи вогневих підрозділів артилерії;

додаток до Керівництва з бойової роботи вогневих підрозділів артилерії (Дії при гарматі);

блокнот командира гармати, в якому:

таблиця індивідуальних поправок гармати;

бланк запису стрільби командира гармати;

бланк запису обчислених установок для стрільби гармати;

картка вогню гармати;

олівці і гумки.

У начальника нештатного спостережного хімічного поста повинні бути:

військовий прилад хімічної розвідки;

прилад ДП-5В;

прилад для визначення напрямку і швидкості вітру (метеокомплект МК-3);

прилад для подавання звукових сигналів (гільза на кронштейні);

прапорці (електричний 3-колірний ліхтар);

телефон;

бінокль;

компас;

польова сумка, в якій знаходяться:

журнал радіаційного і хімічного спостереження;

план місцевості;

олівці, гумки.

Продовження додатка У

Для вогневих підрозділів¹⁾ необхідно мати:

бусоль ПАБ-2А;

ЗІП груповий;

номограма інструментального ходу (НІХ);

дво- або чотириметрова далекомірна рейка з підсвічуванням для роботи вночі;

шнур для вимірювань;

кілочки для позначення місця бусолі;

маскувальна сітка для окопу старшого офіцера батареї (командира вогневого взводу);

щиток для перевірки нульової лінії прицілювання з підсвічуванням для роботи вночі;

батарейний термометр;

прилад управління вогнем;

контрольний рівень (квадрант);

точка наведення з підсвічуванням.

Для гармати необхідно мати:

панораму;

коліматор з триногою;

оптичний приціл;

прилад для підсвічення;

ЗІП гарматний;

віхи основного напрямку (2 шт.);

віху заїзду;

віху для побудови паралельного віяла (для причіпної артилерії);

шанцевий інструмент (у відповідності до табеля);

кілочок для позначення місця гармати;

кілочки для трасування окопу (20 шт.);

трасівний шнур (20 м);

маскувальна сітка;

індивідуальний дегазаційний комплект у відповідності до табеля та приладдя для спеціальної обробки;

Продовження додатка У

табличка для позначення боєприпасів по вогневих нальотах;

матеріал для кріплення гармати при перевезенні залізницею;

ключі для установки підривника;

точка наведення з підсвіченням.

Для тягача (САУ) необхідно мати:

шанцевий інструмент (у відповідності до табеля);

буксирний трос;

ЗІП (у відповідності до інструкції);

автомобільний комплект спеціальної обробки військової техніки (ДК-4);

матеріал для кріплення тягача (САУ) при перевезенні залізницею;

вогнегасник;

знак аварійної зупинки;

маскувальну сітку.
