3.3 Анализ безопасности объекта

Безопасность в руководстве ИСО/МЭК 51:1999 трактуется как отсутствие недопустимого риска, то есть риска умаления или уничтожения права субъекта на жизнь или здоровье.

В теории и практике безопасности основным понятием считается опасность. Опасность – ситуация, в которой возможно возникновение явлений или процессов, способных поражать людей, наносить материальный ущерб, разрушительно действовать на окружающую человека среду.

Любая деятельность потенциально опасна, так как при этом энергия стремиться высвободиться или перейти в другие ее виды (рисунок 3.4). Очевидно, что при анализе безопасности технических систем необходимо, прежде всего, определиться с видами энергии.



Рисунок 3.4 - Энергия деятельности


Следующим важным шагом при проектировании продукции является оценка рисков безопасности для потребителя. В общем виде при анализе безопасности объекта следует рассматривать все пары-факторы: «человек-цель», «человек-техника», «человек-технология» и «человек-среда» [1,2,8].

Также необходимо рассматривать и опасные действия человека на элементы производственной системы. Несанкционированные действия оператора могут также привести как к опасностям, так и отказам системы. На рисунке 3.5 представлен алгоритм анализа риска от несанкционированных действий человека.

По предложенным этапам необходимо провести анализ безопасности использования объекта

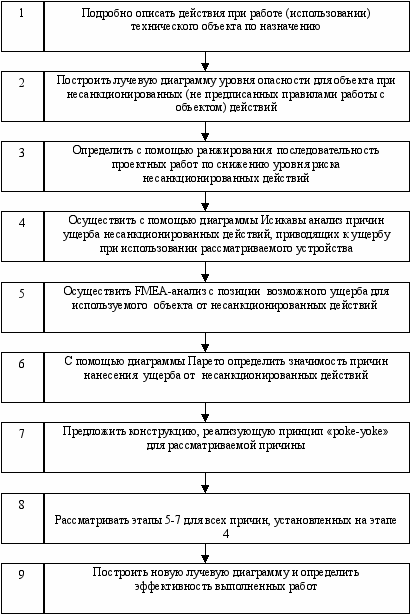

Рисунок 3.5 - Алгоритм анализа риска от несанкционированных действий
^

4. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ (ДЛЯ ОДНОЙ ДЕТАЛИ)

4.1 Технологический анализ детали

Проетировакние продукции имеет определенные стадии, которые представлены в таблице 4.1.


Таблица 4.1 - Стадии проектирования (ЕСКД ГОСТ 2.103-68)

Стадии разработки	Этапы выполнения работ
Техническое предложение - совокупность конструкторских документов, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа технического задания заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий и патентные исследования. Техническое предложение после согласования и утверждения в установленном порядке является основанием для разработки эскизного (технического) проекта.	Подбор материалов. Разработка технического предложения с присвоением документам литеры "П". Рассмотрение и утверждение технического предложения
Эскизный проект - совокупность конструкторских документов, которые должны содержать принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные параметры и габаритные размеры разрабатываемого изделия. Эскизный проект после согласования и утверждения в установленном порядке служит основанием для разработки технического проекта или рабочей конструкторской документация.	Разработка эскизного проекта с присвоением документам литеры "Э". Изготовление и испытание макетов (при необходимости). Рассмотрение и утверждение эскизного проекта.
^ Технический проект - совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документация. Технический проект после согласования и утверждения в установлен ном порядке служит основанием для разработки рабочей конструкторской документации.	Разработка технического проекта с присвоением документам литеры "Т". Изготовление и испытание макетов (при необходимости). Рассмотрение и утверждение технического проекта.
^ Рабочая документация а) опытного образца (опытной партии) изделия, предназначенного для серийного (массового) или единичного производства (кроме разового изготовления)	Разработка конструкторской документации, предназначенной для изготовления и испытания опытного образца (опытной партии), без присвоения литеры. Изготовление и предварительные испытания опытного образца (опытной партии). Корректировка конструкторской документация по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением документам литеры "О". Приемочные испытания опытного образца (опытной партия). Корректировка конструкторской документации по результатам приемочных испытаний опытного образца (опытной партии) с присвоением документам литеры "О1". Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости,— повторное изготовление и испытания опытного образца (опытной партии) по документации с литерой "О2" и корректировка кон структорских документов с присвоением им литеры "О2".
б) серийного (массового) производства	Изготовление и испытание установочной серии по документации с литерой "О1" (или "О2"). Корректировка конструкторской документации по результатам изготовления и испытания установочной серии, а также оснащения технологического процесса изготовления изделия, с присвоением конструкторским документам литеры "А". Для изделия, разрабатываемого по заказу Министерства обороны. при необходимости, — изготовления и испытания головной (контрольной) серии по документация с литерой "А" и соответствующая корректировка документов с присвоением им литеры "Б".

Технологичность — это совокупность свойств изделия, определяющих приспособленность его конструкции к достижению оптимальных затрат ресурсов при его производстве, ремонте и утилизации.

Показатели технологичности продукции характеризуют эффективность конструкторско-технологических решений для обеспечения высокой производительности труда при изготовлении и ремонте изделий.

К основным показателям технологичности продукции относятся:

• трудоемкость изготовления (определяется суммарной трудоемкостью технологических процессов изготовления продукции, для промышленной продукции выражается в нормо-часах);

• технологическая себестоимость (определяется суммой затрат на изготовление единицы продукции без учета покупных изделий);

• уровень технологичности конструкции по трудоемкости изготовления (определяется отношением трудоемкости изготовления рассматриваемого изделия к базовому показателю трудоемкости);

• уровень технологичности конструкции по себестоимости изготовления (определяется отношением себестоимости изготовления рассматриваемого изделия к базовому показателю себестоимости).

Для одной из деталей разрабатываемого объекта необходимо определить основные показатели и сделать вывод о технологичности.
