4.2.8. Измерение хода подвижных частей (траверс) выключателя, вжима кон-
тактов при включении, одновременности замыкания и размыкания контактов.
Полученные в результате измерений значения должны соответствовать данным
заводов-изготовителей.
Для измерения хода подвижных частей баковых выключателей измеряется рас
стояние между подвижными и неподвижными контактами в отключенном положении
выключателя, называемое ходом контактной траверсы. Затем вручную выключатель
включают до соприкосновения подвижных контактов с неподвижными и на изолирую-
щей штанге делают отметку, соответствующую этому положению. Далее выключатель
доводят до включенного положения и на изолирующей штанге делается отметка, соот-
ветствующая новому положению траверсы. Расстояние между отметками соответствует
ходу подвижных контактов после их замыкания с неподвижными (вжиму). Полный ход
контактной системы траверсы представляет сумму измеренных значений.
Для измерения полного хода тяги (траверсы) с помощью метки отмечают положение тяги (траверсы) при включенном положении выключателя. После отключения выключателя наносят вторую метку и измеряют расстояние между метками, соответст-
вующее полному ходу тяги (траверсы). У выключателей типа ВМП-10 данная проверка
производится с помощью контрольного стержня, вворачиваемого при снятой верхней
крышке полюса по резьбе в торце подвижного контакта. На контрольном стержне отме-
чают положение подвижного контакта в обоих положениях выключателя и по ним из-
меряют полный ход тяги.
Ход (вжим) подвижных контактов горшковых выключателей после замыкания
определяют по схеме рис. 4.6. Выключатель медленно вручную включается и при заго-
рании лампы делается отметка на тяге (для ВМП-10-на контрольном стержне), после че-
го выключатель доводится до включенного положения и вновь делается отметка. Изме-
ренное расстояние между отметками соответствует вжиму контактов. Измерения произ-
водятся для каждой фазы.
Проверка одновременности замыкания и размыкания контактов выключателя
производится также по схеме рис. 4.6. Одновременность замыкания и размыкания кон-
тактов определяется при медленном ручном включении и отключении выключателя по
меткам, наносимым при загорании и погасании ламп, фиксирующих моменты замыка-
ния и размыкания соответствующих контактов выключателя.

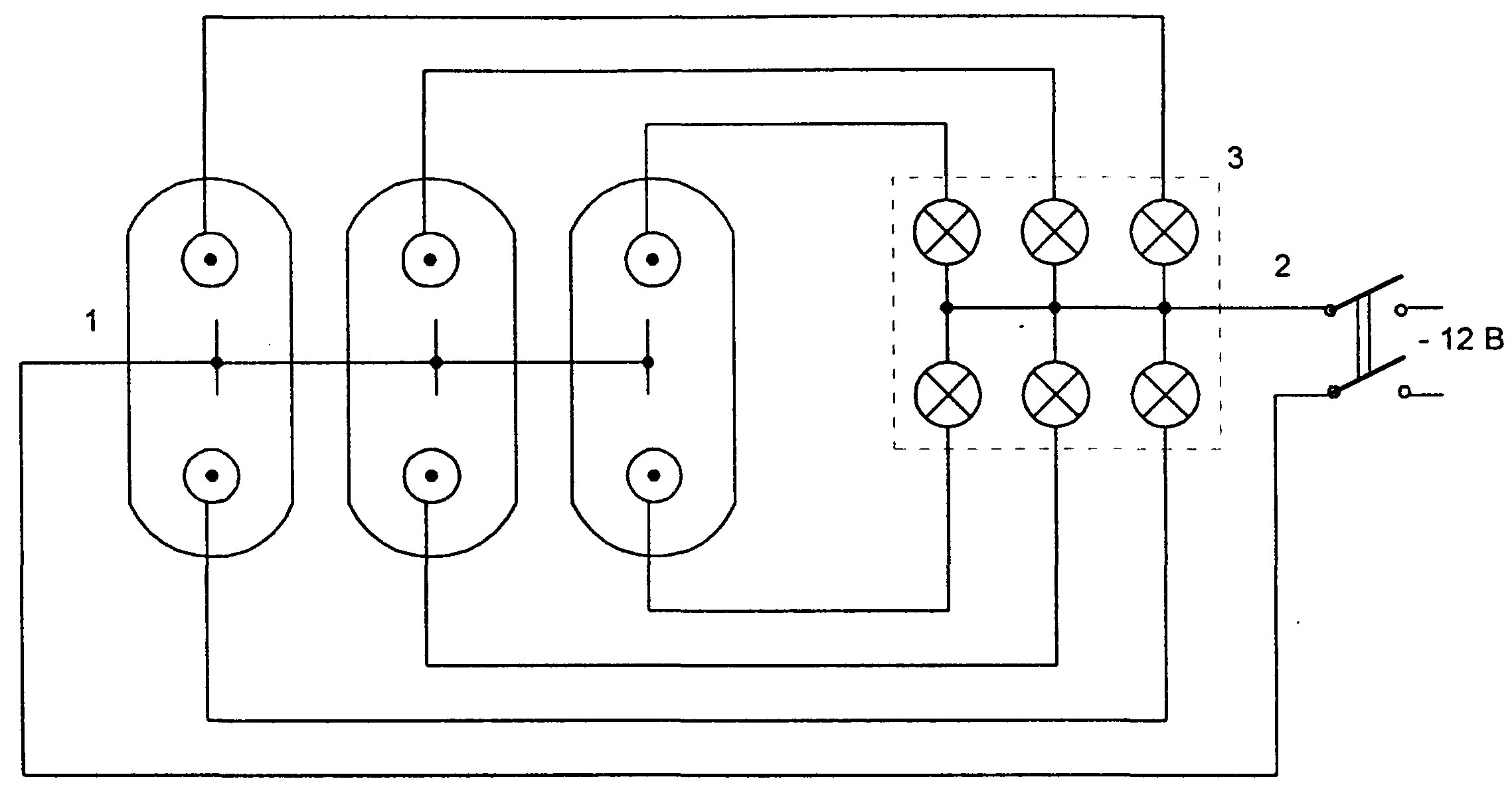

Рис. 4.6. Схема определения разновременности замыкания контактов
масляного выключателя.
1 - подвижный контакт выключателя; 2 - рубильник; 3 - сигнальные лампы.
Измеренное значение хода подвижных частей, вжима контактов, одновременно-
сти замыкания и размыкания контактов должны соответствовать заводским данным (см.
табл. 4.3).
4.2.9. Проверка регулировочных и установочных характеристик механизмов,
приводов и выключателей.
Проверка производится в объеме и по нормам инструкций заводов-изготовителей
и паспортов каждого типа привода и выключателя.
4.2.10. Проверка действия механизма свободного расцепления.
Производится на участке хода подвижных контактов при включении - от момента
замыкания первичной цепи выключателя (с учетом промежутка между его контактами,
пробиваемого при сближении последних) до полного включенного положения. При
этом должны учитываться специфические требования, обусловленные конструкцией
привода и определяющие необходимость проверки действия механизма свободного рас-
цепления при поднятом до упора сердечнике электромагнита включения или при неза-
веденных пружинах (грузе) и т.д.
Под свободным расцеплением понимается возможность освобождения выключа-
теля от связи с удерживающим и заводящим механизмами привода при срабатывании
отключающего устройства, после чего выключатель отключается под действием своих
отключающих пружин. Свободное расцепление должно быть обеспечено, по крайней
мере на участке хода включения, от замыкания цепи выключателя с учетом длины про-
межутка между его контактами, пробиваемого при сближении последних, до полного
включенного положения выключателя.
Проверка (опробование) действия механизма свободного расцепления должна
быть выполнена при включенном положении привода, в двух-трех промежуточных по-
ложениях и на границе зоны действия свободного расцепления. В последних случаях
проверка осуществляется при медленном доведении выключателя рычагом или домкратом до соприкосновения контактов. Импульс на отключение при этих проверках подают
через блок-контакты в цепи отключающей катушки.
4.2.11. Проверка напряжения (давления) срабатывания приводов выключа-
телей.
Производится (без тока в первичной цепи выключателя) с целью определения
фактических замыканий напряжения на зажимах электромагнитов приводов или давле-
ния сжатого воздуха пневмоприводов, при которых выключатели сохраняют работоспособность, т.е. выполняют операции включения и отключения от начала до конца.
При этом временные и скоростные характеристики могут не соответствовать нор-
мируемым значениям. Напряжение срабатывания должно быть на 15-20 % меньше ниж-
него предела рабочего напряжения на зажимах электромагнитов приводов, а давление
срабатывания пневмоприводов на 20-30% меньше нижнего предела рабочего давления.
Работоспособность выключателя с пружинным приводом необходимо проверить
при уменьшенном натяге включающих пружин согласно указаниям инструкций заводов-
изготовителей.
Масляные выключатели должны обеспечивать надежную работу при следующих
значениях напряжения на зажимах электромагнитов приводов: при отключении 65-120
% номинального; при включении выключателей 80-110 % номинального (с номиналь-
ным током включения до 50 кА) и 85-110 % номинального (с номинальным током
включения более 50 кА).
Для выключателей с пневмоприводами диапазон изменения рабочего давления
должен быть не менее 90-110 % номинального.
При указанных значениях нижних пределов рабочего напряжения (давления) при-
водов выключатели (без тока в первичной цепи) должны обеспечивать нормируемые за-
водами-изготовителями для соответствующих условий временные и скоростные харак-
теристики.
4.2.12. Испытание выключателя многократными включениями и отключе-
ниями.
Многократные опробования масляных выключателей производятся при напряже-
нии на зажимах электромагнитов: включения 110, 100, 80 (85)% номинального и мини-
мальном напряжении срабатывания; отключения – 120, 100, 65 % номинального и мини-
мальном напряжении срабатывания.
Количество операций при пониженном и повышенном напряжении должно быть
3-5, а при номинальном напряжении -10.
Кроме того, выключатели следует подвергнуть 3-5-кратному опробованию в цик-
ле "В-О" (без выдержки по времени), а выключатели, предназначенные для работы в
режиме АПВ, также 2-3-кратному опробованию в циклах "О-В" и "О-В-О". Работа вы-
ключателя в сложных циклах должна проверяться при номинальном и пониженном до 80 % (85 %) номинального напряжениях на зажимах электромагнитов приводов.
Если по условиям работы источника питания оперативного тока не представляет
ся возможность увеличить его напряжение и произвести испытание выключателя при
напряжении 110-220% номинального, то допускается проведение испытания при то
напряжении выше номинального на зажимах катушек привода, которое может быть по
лучено.
4.2.13. Испытание трансформаторного масла выключателей.
У баковых выключателей всех классов напряжений и малообъемных выключателей 110 кВ и выше испытание масла производится до и после заливки масла в выключатели.
У малообъемных выключателей до 35 кВ масло испытывается до заливки в дуго-
гасительные камеры. Испытание масла производится в соответствии с требованиями п.
2.2.14 настоящего Пособия..
4.2.14. Испытание встроенных трансформаторов тока.
Производится в порядке, определенном в главе 11 настоящего Пособия.
4.3 Проведение периодических проверок, измерений и испытаний масляных выключателей, находящихся в эксплуатации.
4.3.1.Нормы испытаний масляных выключателей, находящихся в эксплуа-
тации.
Масляные выключатели, находящиеся в эксплуатации, подвергаются периодиче-
ским проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки,
предусмотренные данным разделом.
Профилактические испытания проводят при проведении капитального ремонта
(К), текущего ремонта (Т) и в межремонтный период (М).
К, Т, М – проводятся в сроки, устанавливаемые системой ППР, но К - не реже 1 раза
в 8 лет.
Объем профилактических испытаний, предусмотренных ПЭЭП, включает сле-
дующие работы.
1. Измерение сопротивления изоляции:
а) подвижных и направляющих частей, выполненных из органических ма
териалов;
б) вторичных цепей, в том числе включающей и отключающей катушек.
2. Оценка состояния внутрибаковой изоляции баковых масляных выключателей
35 кВ и дугогасительных устройств.
3. Испытание повышенным напряжением промышленной частоты:
а) изоляции выключателей;
б) изоляции вторичных цепей и обмоток включающей и отключающей ка-
тушек.
4. Измерение сопротивления постоянному току:
а) контактов масляных выключателей;
б) шунтирующих резисторов дугогасительных устройств;
в) обмоток включающей и отключающей катушек.
5. Проверка времени движения подвижных частей выключателя.
6. Измерение хода подвижной части выключателя, вжима (хода) контактов при
включении, контроль одновременности замыкания и размыкания контактов.
7. Проверка действия механизма свободного расцепления.
8. Проверка срабатывания привода при пониженном напряжении (давлении).
9. Испытание выключателя многократными включениями и отключениями,
10. Испытание трансформаторного масла из баков выключателя.
11. Испытание встроенных трансформаторов тока.
4.3.2. Измерение сопротивления изоляции.
а) подвижных и направляющих частей, выполненных из органических мате-
риалов.
Проводится при К.
Измерение производится мегаомметром на напряжение 2500 В или от источника
напряжения выпрямленного тока. Результаты измерения должны соответствовать дан-
ным табл. 4.4.
Таблица 4.4. Наименьшее допустимое сопротивление изоляции подвижных
и направляющих частей выключателей, выполненных из органического материала
| Номинальное напряжение, кВ | Сопротивление изоляции, МОм | Номинальное напряжение, кВ | Сопротивление изоляции, МОм | Номинальное напряжение, кВ | Сопротивление изоляции, МОм |
| 3-10 | 300 | 15-150 | 1000 | 220 | 3000 |
Примечание: данные табл. 22 приложение 1.1 ПЭЭП.
О порядке проведения измерения изоляции следует руководствоваться указания-
ми п. 1.2 настоящего Пособия.
б) вторичных цепей, в том числе включающей и отключающей катушек.
Проводится при К, М.
Сопротивление изоляции должно быть не менее 1 МОм.
Производится мегаомметром на напряжение 1000 В.
О порядке проведения измерения изоляции следует руководствоваться указания-
ми соответствующей главы настоящего Пособия.
4.3.3. Оценка состояния внутрибаковой изоляции баковых масляных вы-
ключателей 35 кВ и дугогасительных устройств.
Проводится при К.
Оценка состояния внутрибаковой изоляции производится, если tg5 вводов повы-
шен.
Изоляция подлежит сушке, если ее исключение (внутрибаковой изоляции, из про-
цесса измерения) снижает tg5 вводов более чем на 5 %.
О порядке оценки состояния внутрибаковой изоляции следует руководствоваться
указаниями п. 4.2.4 настоящего Пособия.
4.3.4.Испытание повышенным напряжением промышленной частоты.
Проводится при К.
Длительность испытания 1 мин.
а) изоляции выключателей
О порядке проведения испытания повышенным напряжением изоляции выключа-
телей руководствоваться указаниями п.п. 1.1 и 4.2.5 настоящего Пособия.
Величина испытательного напряжения должна соответствовать данным табл. 4.5.
У малообъемных выключателей 6-10 кВ испытывается также изоляция контакт-
ного разрыва.
Таблица 4.5. Одноминутное испытательное напряжение промышленной частоты
для аппаратов, измерительных трансформаторов, изоляторов и вводов
| Класс напряжения, кВ | Испытательное напряжение, кВ | |
| Аппараты*, трансформаторы тока и напряжения | ||
| Фарфоровая изоляция | Другие виды изоляции** | |
| до 0,69 3 6 10 15 20 35 | 1 24 32 42 55 65 95 | 1 22 29 38 50 59 86 |
Примечание: Данные табл. 18 приложение 1.1 ПЭЭП. *Аппараты-силовые выключатели, выклю-
чатели нагрузки, разъединители, отделители, короткозамыкатели, заземлители, предохранители, вен-
тильные разрядники, комплектные распределительные устройства, комплектные экранированные токо
проводы, конденсаторы связи.
** Под другими видами изоляции понимается бумажно-масляная изоляция, изоляция из органических
твердых материалов, кабельных масс, жидких диэлектриков, а также изоляция, состоящая из фарфора в
сочетании с перечисленными диэлектриками.
Испытанию повышенным напряжением должна также подвергаться изоляция тяг
и направляющих масляных выключателей после их ремонта, лакировки и сушки. Для
этого тяга делится на участки по 100 мм плотно наложенными станиолевыми бандажами
шириной 5-10 мм, к которым подается испытательное напряжение 40 кВ (см. рис. 4.7).
Длительность испытания каждого участка 5 мин. Тяга считается выдержавшей испыта-
ние, если не наблюдалось сплошное перекрытие или перекрытие скользящими разряда
ми ни на одном из участков, а после испытания отсутствуют местные перегревы и по-
темнение поверхности.
б) изоляции вторичных цепей и обмоток включающей и отключающей ка-
тушек.
Производится напряжением 1000 В.
При проведении испытания мегаомметром на 2500 В можно не выполнять изме-
рений сопротивления изоляции мегаомметром 500-1000 В.
0 порядке проведения испытания следует руководствоваться указаниями в соот-
ветствующей главе настоящего Пособия.

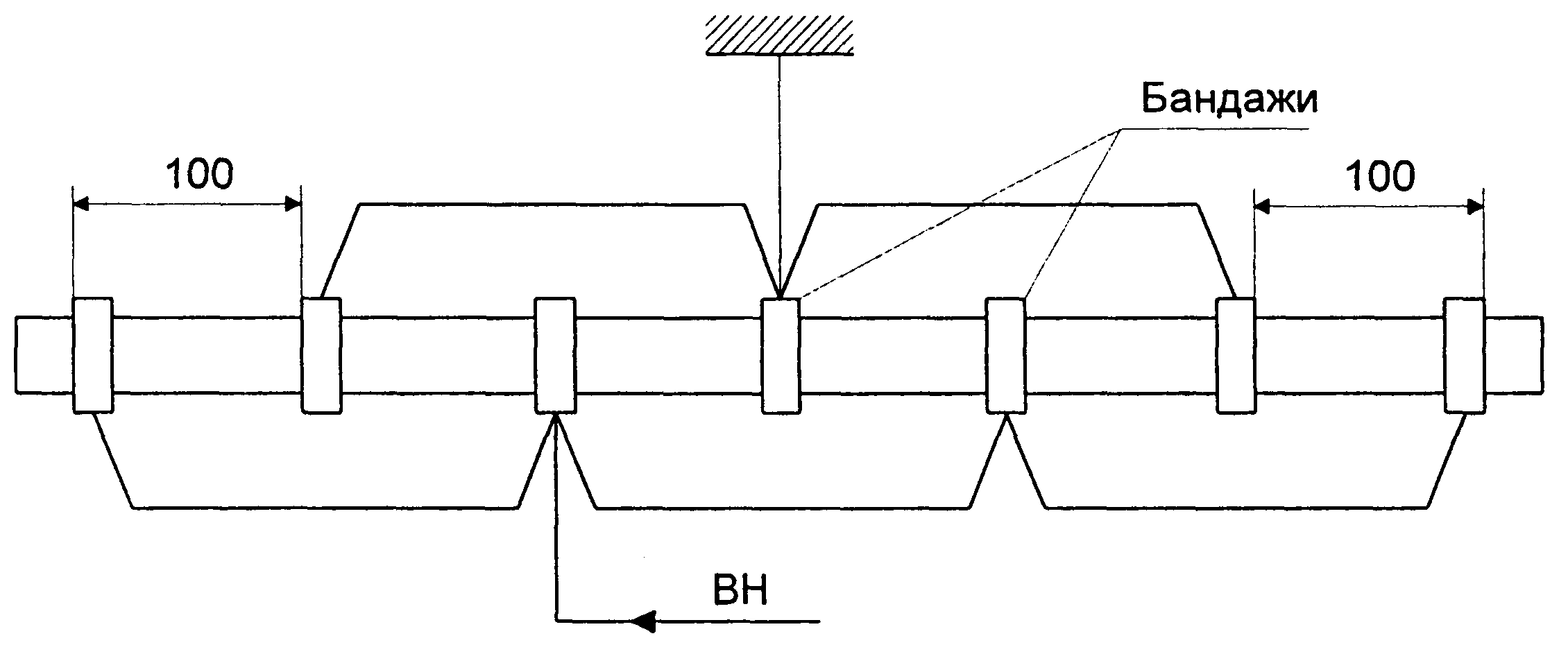

Рис. 4.7. Схема испытания тяг и направляющих масляного выключателя
4.3.5. Измерение сопротивления постоянному току.
а) контактов масляных выключателей.
Проводится при К, Т, М.
Сопротивление токоведущего контура и его частей должно соответствовать заво-
дским нормам. Одновременно сопротивление сравнивается с измеренным на аналогич-
ном оборудовании и других фазах.
Если сопротивление контактов возросло против нормы в 1.5 раза, контакты долж-
ны быть улучшены.
б) шунтирующих резисторов дугогасительных устройств.
Сопротивление шунтирующих резисторов должно отличаться от заводских дан-
ных не более чем на 3 %.
в) обмоток включающей и отключающей катушек.
Сопротивление обмоток катушек должно соответствовать заводским данным.
О порядке измерения сопротивления постоянному току элементов масляных вы-
ключателей следует руководствоваться указаниями п.п. 1.4 и 4.2.6 настоящего Пособия.
4.3.6. Проверка времени движения подвижных частей выключателя.
Проводится при К, Т.
Полученные значения времени от подачи команды до момента замыкания (раз-
мыкания) контактов масляных выключателей должны отличаться от паспортных данных
не более чем на ±10 % (см. табл. 4.3).
Данная проверка осуществляется с помощью секундомера, миллисекундомера
или осциллографа. При определении времени включения цепь питания измерительного
прибора подключается параллельно контактам выключателя, а при измерении времени
отключения - последовательно (см. рис. 4.8). Одновременно подается питание на элек-
тромагнит включения (отключения) выключателя и измерительный прибор. При вклю-
чении выключателя его контакты шунтируют обмотку измерительного прибора, а при
отключении питание с нее снимается.

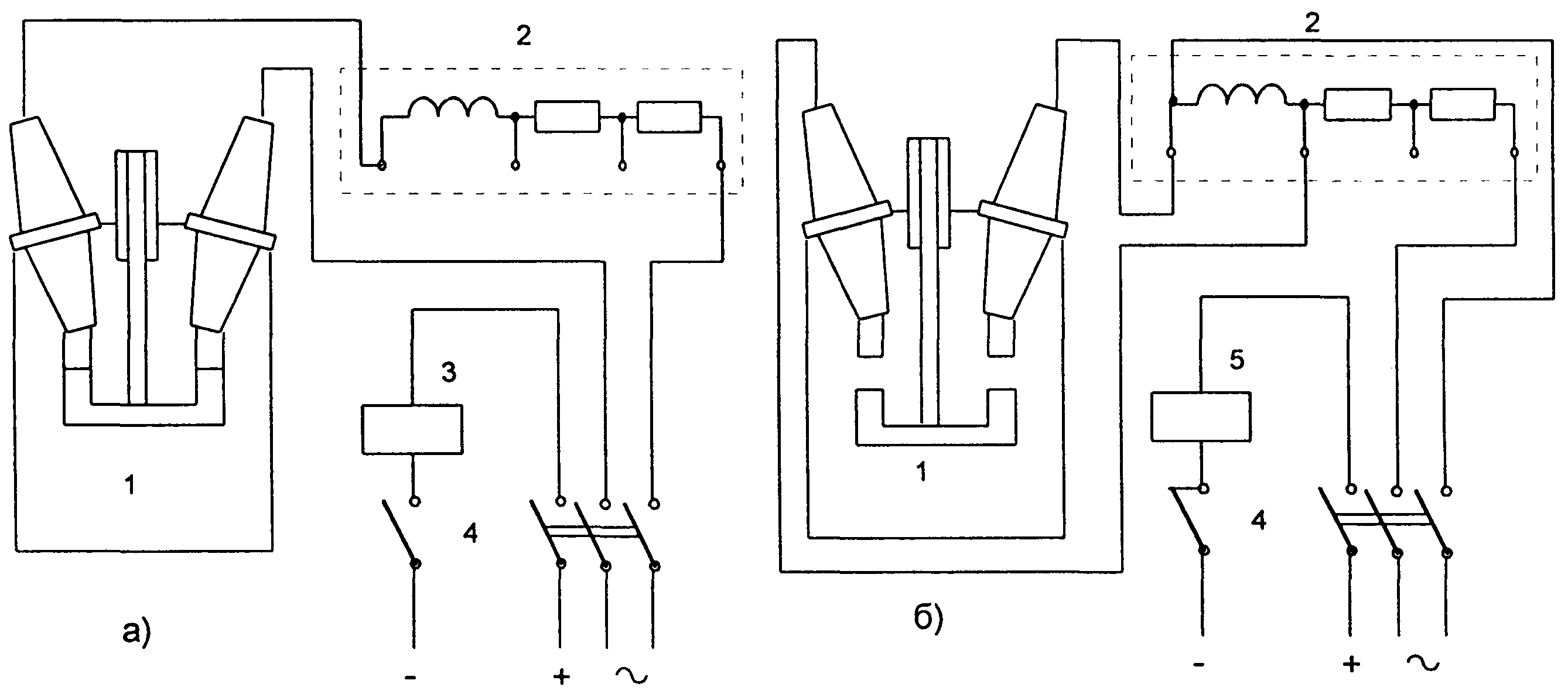

Рис. 4.8. Схемы измерения времени отключения (а) и включения (б) масляного выключателя.
1 - масляный выключатель; 2 - электросекундомер; 3 - электромагнит отключения;
4 - вспомогательный контакт; 5 - электромагнит включения.
4.3.7. Измерение хода подвижной части выключателя, вжима (хода) контак-
тов при включении, контроль одновременности замыкания и размыкания контак-
тов.
Проводится при К, М.
Измеренные значения должны соответствовать данным, приведенным в заводских
инструкциях.
О порядке измерений следует руководствоваться указаниями п. 4.2.8 настоящего
Пособия.
4.3.8. Проверка действия механизма свободного расцепления.
Проводится при К, М.
Механизм свободного расцепления должен быть проверен в работе при включен
ном положении привода, в двух-трех промежуточных его положениях и на границе зоны
действия свободного расцепителя.
О порядке проверки следует руководствоваться указаниями п. 4.2.10
настоящего Пособия.
4.3.9. Проверка срабатывания привода при пониженном напряжении (давле-
нии).
Проводится при К .
Минимальное напряжение срабатывания катушек отключения приводов масляно-
го выключателя должно быть не менее 35 % номинального, а напряжение их надежной
работы не более 65 % номинального. Напряжение надежной работы контакторов масля-
ного выключателя должно быть не более 80 % номинального. Фактическое давление
срабатывания пневмоприводов должно быть на 20-30 % меньше нижнего предела рабо-
чего давления. Наименьшее напряжение срабатывания электромагнитов управления вы-
ключателей с пружинными приводами должно определяться при рабочем натяге (грузе)
включающих пружин согласно указаниям заводских инструкций.
Напряжение срабатывания - наименьшее напряжение действия привода независи-
мо от времени его работы. Напряжение надежной работы-то же, но с заданным време-
нем работы.
О порядке проверки следует руководствоваться указаниями п. 4.2.11 настоящего
Пособия.
4.3.10. Испытание выключателя многократными включениями и отключе-
ниями.
Проводится при К .
Включение и отключение выключателя при многократном опробовании должны
производиться при напряжениях в момент включения на зажимах катушки привода 110,
100, 90 и 80 % номинального. Число операций для каждого режима опробываний 3-5.
Если по условиям работы источника питания оперативного тока не представляет-
ся возможным провести испытание при напряжении 1,1 13„,, то допускается проведе-
ние его при максимальном напряжении на зажимах катушки привода, которое может
быть получено. Выключатели, предназначенные для работы в цикле АПВ, должны быть
подвергнуты двух- трехкратному опробованию в цикле 0-В-0 при номинальном напря-
жении на зажимах катушки привода.
О порядке проверки следует руководствоваться также указаниями п. 4.2.12 на-
стоящего Пособия.
4.3.11. Испытание трансформаторного масла из баков выключателя.
Проводится при К, М.
Испытание трансформаторного масла проводится в объеме п.п. 1-6 табл. 2.21
настоящего Пособия.
После отключения короткого замыкания мощностью больше половины паспорт-
ного значения разрывной мощности многообъемных масляных выключателей независи-
мо от напряжения и малообъемных масляных выключателей напряжением 110 кВ и вы-
ше производится испытание на наличие взвешенного угля. У малообъемных выключа-
телей напряжением до 35 кВ масло не испытывается; оно заменяется свежим при капи-
тальном ремонте, а также после трехкратных отключений короткого замыкания мощно-
стью больше половины паспортного значения разрывной мощности масляного выклю-
чателя.
О порядке испытания трансформаторного масла следует руководствоваться ука
заниями п. 2.2.14 настоящего Пособия.
