Масляные выключатели типа ВМГ-133 (сняты с производства).
Контактная система полюса выключателя состоит из гибкой связи подвижного
контактного стержня (свечи) и неподвижного розеточного контакта.
Нормы на измерение переходных сопротивлений предусматривают контроль всей
контактной системы полюса и отдельно розеточного контакта. Это сделано для того, чтобы контролировать состояние гибкой связи выключателя, поскольку на воздухе мед-
ная фольга окисляется и может иметь значительное переходное сопротивление. Следо-
вательно, первое измерение на выключателе состоит в контроле всей контактной систе-
мы полюса, при этом один измерительный щуп должен быть расположен на контактном
выводном штыре розетки выключателя. Второе измерение на выключателе состоит в
контроле розеточного контакта - при этом один измерительный щуп должен быть рас-
положен на подвижном контакте (свече), а другой измерительный щуп на выводном
штыре розетки выключателя.
Масляные выключатели типа ММГ и МГ. Измерение переходных сопротивле-
ний контактов выключателей типа МГ и ММГ, имеющих главные и дугогасительные
контакты, производится отдельно для дугогасительных и главных контактов. При этом
для измерения переходных сопротивлений дугогасительных контактов под главные кон-
такты до включения выключателя подкладываются изолирующие прокладки из бумаги
или электрокартона.
Ввиду того, что нормально переходные сопротивления контактов в месте подсое-
динения шин к масляному выключателю имеют малые переходные сопротивления по
сравнению с переходными сопротивлениями контактов масляного выключателя, изме-
рительные щупы следует подключать непосредственно к шинам, отходящим от масля-
ного выключателя.
Для измерения переходных сопротивлений главных контактов картон с них необ-
ходимо снять и выключатель включить.
Масляные выключатели типа ВМП-10 и ВМГ-10. Измерение переходных
сопротивлений контактов фазы выключателя типы ВМП-10 производится между полю-
сами выключателя.
Ввиду того, что нормально переходные сопротивления контактов в месте подсое-
динения шин к масляному выключателю имеют малые сопротивления по сравнению с
переходными сопротивлениями контактов масляного выключателя, измерительные щу-
пы следует подключать непосредственно к шинам, отходящим от масляного выключа-
теля.
Масляные выключатели типа МКП, У-110, 220. Измерение переходных сопро-
тивлений полюса выключателя допускается производить путем подсоединения измери-
тельных щупов прибора так, чтобы в схему измерения входили аппаратные зажимы
подсоединяемых к выключателям приборов ("провод-провод"). При этом величина пе-
реходного сопротивления полюса не должны превышать нормированную.
При капитальных ремонтах масляных выключателей с разборкой производится в
процессе регулировки измерение переходных сопротивлений каждой камеры и полюса
целиком.
б) шунтирующих резисторов дугогасительных устройств. Измеренное значе-
ние сопротивления должно отличаться от заводских данных не более чем на 3 %.
в) обмоток электромагнитов включения и отключения. Значение сопротивле-
ний обмоток должно соответствовать данным заводов-изготовителей. О порядке изме-
рения сопротивлений обмоток необходимо руководствоваться указаниями соответст-
вующей главы настоящего Пособия.
4.2.7. Измерение скоростных и временных характеристик выключателей.
Измерение временных характеристик производится для выключателей всех клас-
сов напряжений.
Измерение скорости включения и отключения следует производить для выключа-
телей 35 кВ и выше, а также независимо от класса напряжения в тех случаях, когда это
требуется инструкцией заводов-изготовителей. Измеренные характеристики должны со-
ответствовать данным заводов-изготовителей.
Скоростные характеристики выключателей являются показателями качества регу-
лировки в процессе монтажа и капитальных ремонтов выключателей и их основной ме-
ханической характеристикой.
Для каждого типа выключателей заводом-изготовителем установлены опреде-
ленные значения величины скорости движения контактов на отключение, при соблюде-
нии которых гарантируются величины отключающих мощностей выключателя.
Скорость движения контактов на включение непосредственно не влияет на раз-
рывную мощность выключателей, но отклонение от нормальных значений скоростей на
включение может вызвать неисправную работу выключателей за счет больших ударных
механических нагрузок при больших скоростях в момент включения или вибрации и
приваривания контактов при недовключениях и недостаточной скорости в момент
включения.
Обычной причиной уменьшения скорости движения контактов выключателей яв-
ляется ослабление отключающих пружин, заедание, перекосы, повышенное трение в
механизме выключателя. Кроме того, неисправная работа механизма выключателя мо-
жет быть следствием нечеткой работы привода, пониженного напряжения на электро-
магните включения выключателя в момент включения или несоответствия включающей
катушки.
Прибором для измерения скорости работы механизмов выключателя служит элек-
тромагнитный виброграф с приспособлениями.
Виброграф представляет собой электромагнит с пишущим устройством на конце
якоря. Катушка вибрографа подключается к источнику переменного тока с частотой 50
Гц и напряжением 12 В. Применение напряжения выше 12 В категорически запрещает-
ся. Якорь и стальная пластина, на котором закреплен карандаш, совершают 100 колеба-
ний в секунду. Отклонение частоты переменного тока от 50 Гц в системе незначитель-
ны, поэтому с ним можно не считаться при измерениях.
Если на движущейся части механизма выключателя укрепить бумажную ленту и
подвести к ней карандаш включенного вибрографа, то на ленте описывается синусоида.
Длина периода синусоиды зависит от скорости движения ленты, но так как лента укреп-
ляется на траверсе выключателя, то синусоида, изображенная на ленте, соответствует
скорости движения траверсы. Скорость определяется для каждого участка хода числом
периодов описываемой вибрографом синусоиды, приходящихся на длину данного уча-
стка. Запись такого изображения называется виброграммой.
Методика обработки виброграммы одинаковая для всех типов выключателей, а
приспособления, при помощи которых укрепляется бумажная лента и держатель вибро-
графа, могут быть различны.
Скоростные характеристики выключателя, пригодного к эксплуатации, должны
соответствовать данным табл. 4.3.
Таблица 4.3. Скоростные характеристики выключателей
| Тип вы- ключате-ля | Тип при- вода | Полный ход под- вижных контак- тов, мм | Ход под- вижных контактов после за- мыкания (вжим), мм | Разновре- менность замыка- ния и размыка- ния кон- тактов, мм | Опе ра- ция | Время, с, от подачи импульса до момента размыка- ния (при отключе- нии) или замыкания (при вклю- чении) контактов | Скорость движения подвижных частей, м/с | Примеча- ние | ||
| макси- мальная | в момент смыкания (при вклю- чении) или размыка- ния (при отключе- нии) кон- тактов | в момент размыка- ния дугога- сительных контактов или про- межуточ- ного с не- подвиж- ным кон- тактом (при от- ключении) или их за- мыкания (при вклю- чении) | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| МГГ-10- 1000 | ПЭ-21А | 290-300 | 90-95 | 4 | О В | ≤ 0,1 ≤ 0,4 | 3,4±0,2 2,8±0,3 | | 2,5±0,2 2,7±0,3 | |
| МГ-110 | ШПС-30 | 183-190 | 15-2+1 | 3 | О В | 0,04-0,055 0,3-0,4 | | | | |
| ВМГ-133 | ПС-10 ПЭ-11 ППМ-10 | 245-255 | 40±5 | 2 | О В | ≤ 0,1 ≤ 0,23 | 3,0-3,2 3,2 для ПС- | 1,75-2,0 2,4-3,0 для ПС-10 | | |
| ВМГ-10 | ПЭ-11 | 205-215 | 40-50 | 5 | О В | ≤ 0,12 0,3 | 3,3-3,9 2,0-2,6 | 2,1-2,7 2,0-2,6 | | |
| ВМП-10 ВМ-10К | ПЭ-11 | 240-245 | 55-63 | 5 | О В | ≤ 0,1 ≤ 0,3 | ≤ 5,0 ≤ 5,0 | 3,0-3,8 4,5±0,5 | | |
| ВМП-10П | Встроен- ный пру- жинный привод | 240-245 | 55-63 | 5 | О В | ≤ 0,1 ≤ 0,2 | ≤ 5,0 ≤ 6,0 | 3,2-3,8 ≥4,5 | | |
| ВММ-10 | " | - | 32-38 | 5 | О В | ≤ 0,1 ≤ 0,2 | | ≥ 2,3 ≥ 3,2 | | |
| ВС-10-63- -2,5 | " | 75-81 | 10-12 | 1 (одного полюса) 2 (трех полюсов) | О В | 0,08-0,1 | 2,1-2,5 1,3-1,7 | 1,0-1,4 1,0-1,4 | | Без масла " |
| ВС-10-32- -0,8 | " | 75-81 | 10-12 | 1 (одного полюса) 2 (трех полюсов) | О В | 0,8-0,1 | 2,7-3,3 1,8-2,2 | 1,1-1,5 1,2-2,0 | | " " |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| ВМПЭ-10- -630-20 ВМПЭ 10 -1000-20 ВМПЭ-10- -1600-20 | Встроен электро- магнитн | 204±3 | 55±4 | 5 | О В | <0,09 <0,3 | 4,0+0,5 4,8+0,4 | 3,4Т0,4 4,8й0,4 | | |
| ВМПЭ-10- -630-31,5 ВМПЭ-10- -1000-31,5 ВМПЭ-10- -1600-31,5 | " | 204±3 | 55±4 | - | О В | <0,09 <0,3 | 4,010,05 5,2~0,5 | 3,4Ю,4 5,2+0,5 | | |
| ВМПЭ-10- -630-29 ВМПЭ-10- -1000-29 ВМПЭ-10- -1600-29 | " | 207~3 | 60 | 5 | О В | <0,1 <0,3 | 4,010,5 5,2~0,5 | 3,4Ю,4 5,2~0,5 | | |
| ВМПЭ-10- -3200-29 | " | 290~5 | 80+3 | - | О В | <0,1 <0,3 | 3,7-4,7 5,5-6,5 | 3,2+0,4 4,3 | | |
| ВМПЭ-10- -3200-31,5 | " | 235~5 | 80~~3 | 7 | О В | <0,09 <0,3 | 4,5 5,2+0,5 | 3,5Ю,4 ~3,4 | | |
Измерение скоростных характеристик масляных выключателей производится при полностью залитом масле, температуре окружающей среды +100С, номинальном напря-
жении оперативного тока на зажимах обмоток электромагнитов включения и отключе-
ния, а также при напряжении 0,8·Uном на зажимах электромагнитов включения и
0,65·Uном на зажимах электромагнитов отключения.
На траверсу выключателя устанавливают линейку с бумагой ~рекомендуется
наклеить бумагу на обе стороны линейки). Настраивают виброграф так, чтобы карандаш
включенного вибрографа без заеданий и с амплитудой 5-8 мм мог скользить по бумаге.
При этом делается первая отметка на линейке вибрографа с пометкой "Начало включе-
ния .
Между выводами фазы выключателя, на котором производится снятие скоростной
характеристики, включают омметр. Назначение последнего - определить момент замыка-
ния контактов выключателя.
Устанавливают домкрат в привод выключателя и постепенно включают выключа-
тель до тех пор, пока омметр не покажет:
а) на многообъемных выключателях типа МКП, У-110-220 сумму двух шунти-
рующих сопротивлений, что соответствует замыканию внешних контактов масляного
выключателя, или нуль, что соответствует замыканию внутренних контактов;
б) на малообъемных выключателях типа ВМГ, МГГ, МГ, ВМП - нуль, что соот-
ветствует замыканию контактов выключателя.
При каждом измерении показания омметра делается риска на линейке виброгра-
фа с соответствующей отметкой.
Включение выключателя производится до тех пор, пока привод его не встанет на
защелку. Делается последняя риска вибрографом с пометкой "Конец включения".
Расстояние от предпоследней риски линейки вибрографа до полного включения
выключателя соответствует вжатию контактов выключателя.
На выключателях типов ВМГ, МГГ, МГ, ВМП делается 3 риски (начало включе-
ния, момент касания подвижного и неподвижного контактов, конец включения).
На выключателях типов МКП и серии У делается 4 риски (начало включения, мо-
мент касания внешних контактов, момент касания внутренних контактов, конец вклю-
чения).
Отключение выключателя домкратом и отметка рисок на обратной стороне ли-
нейки вибрографа производится в обратном порядке.
Убирают домкрат из привода выключателя.
Производят включение масляного выключателя с выполнением правил техники
безопасности, а затем, переставив линейку, отключение его. При этом на линейке вибро-
графа получается две виброграммы-включения и отключения.
Для обработки виброграмм необходима измерительная линейка с миллиметровы-
ми делениями соответствующей длины, поскольку полный ход траверсы различных вы-
ключателей, различен. Например, выключатель МКП-110М имеет полный ход равный
510 (+5; -10) мм, выключатель типа ВМП-10 имеет ход контактов 240-245 мм. При от-
сутствии измерительной линейки можно пользоваться полоской из миллиметровой бу-
маги.
Для определения средней скорости на любом участке движения траверсы необхо-
димо длину этого участка делить на время, за которое этот участок был пройден травер-
сой (см. рис. 4.5)
где Lуч – длина участка; 1-время движения на участке, с.

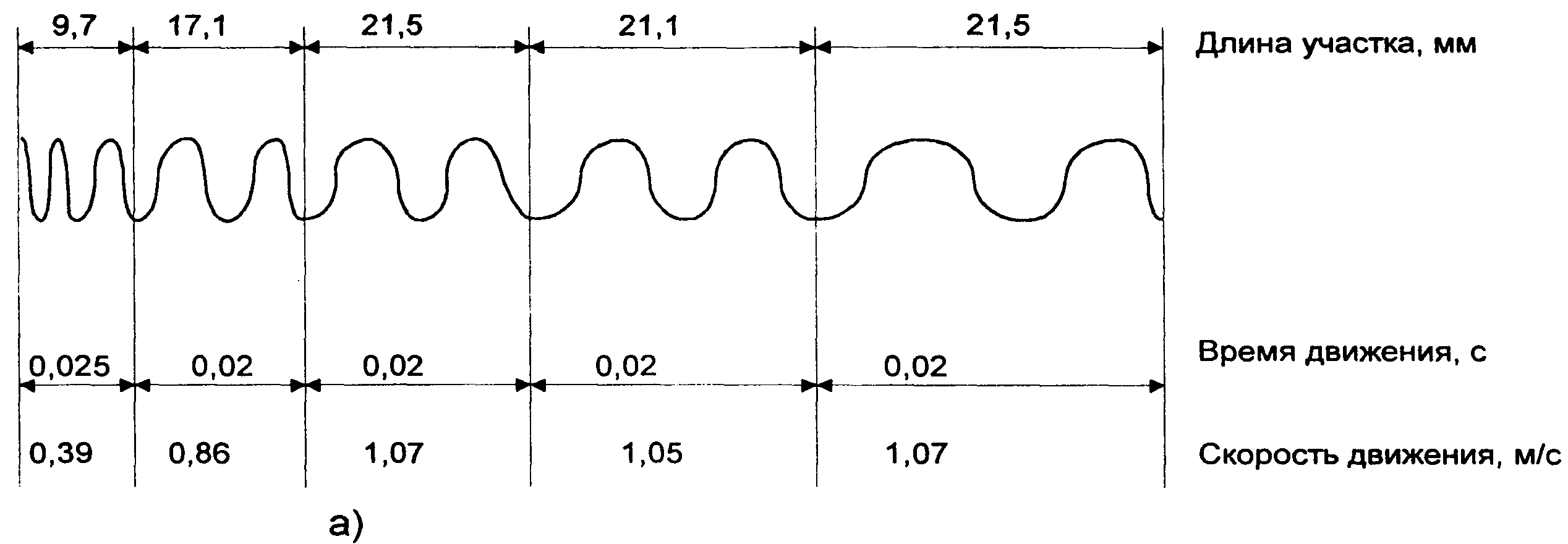

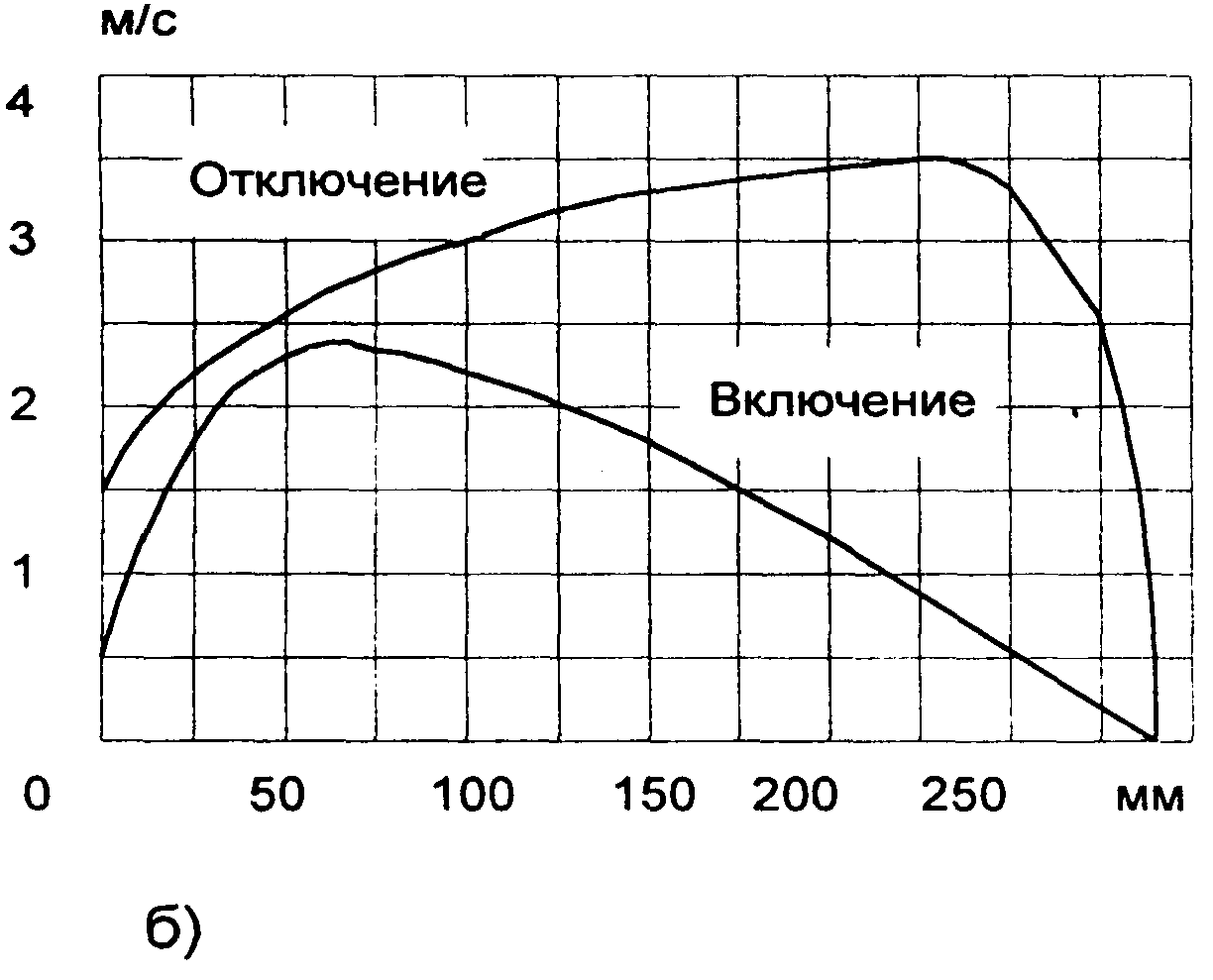

Рис. 4.5. Скоростные характеристики масляных выключателей.
а - обработка виброграммы; б - зависимость
скорости движения траверсы выключателя МКП-35
от пройденного пути.
Время, за которое проходит любой участок траверса, определяется подсчетом
числа периодов синусоиды (по максимумам или минимумам). Так как частота вибрации
вибрографа равна 100 Гц, то время одного периода равно 0,01 с. Следовательно, измерив
расстояние между двумя точками и поделив его на число периодов синусоиды, вписан-
ных в него, получаем среднюю скорость на данном участке:
где n – число синусоид.
Для определения скорости движения траверсы в какой-либо точке ее хода вычис-
ляется средняя скорость за интервал двух периодов, прилегающих к этой точке
По виброграммам включения и отключения определяются скоростные характе-
ристики выключателей в тех точках, которые для каждого вида выключателя определя-
ются заводом-изготовителем. Последними, как правило, даются значения скорости в
моменты замыкания и размыкания контактов и в момент выхода контактов из гаситель-
ных камер, а также значения максимальной скорости при включении и отключении выключателя. Эти данные являются отправными для оценки качества работы выключателя.
На каждой виброграмме необходимо записывать тип выключателя, название при-
соединения, где он установлен, дату снятия виброграммы, напряжение постоянного тока
на электромагните выключателя в момент включения выключателя, наличие или отсут-
ствие масла в баках выключателя.
