В. Н. Шивринский


ПРОЕКТИРОВАНИЕ

ИНФОРМАЦИОННЫХ

СИСТЕМ


Тесты по навигационным и радиотехническим информационным системам


Ульяновск 2006


1. ГЕОМАГНИТНАЯ НАВИГАЦИЯ


Магнитные компасы

1.1. Что называется истинным курсом летательного аппарата?

1) Угол между плоскостью магнитного меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

2) Угол между продольной осью летательного аппарата в проекции на плоскость горизонта и вертикалом светила.

3) Угол между плоскостью географического меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

1.2. Что называется магнитной девиацией?

1) Угол между магнитным меридианом и компасным меридианом.

2) Угол между вектором полной напряженности магнитного поля Земли Т и горизонтальной составляющей напряженности магнитного поля Земли Н.

3) Угол между магнитным меридианом и географическим меридианом.

1.3. Что называется магнитным склонением?

1) Угол между вектором полной напряженности магнитного поля Земли  Т и горизонтальной составляющей напряженности магнитного поля Земли Н.

2) Угол между компасным меридианом и магнитным меридианом.

3) Угол между магнитным меридианом и географическим меридианом.

1.4. Что называется магнитным курсом летательного аппарата?

1) Угол между плоскостью географического меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

2) Угол между направлением, в котором устанавливается магнитная стрелка, при наличии на самолете магнитных масс, и проекцией продольной оси летательного аппарата на плоскость горизонта.

3) Угол между плоскостью магнитного меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

1.5. Что называется магнитным наклонением?

1) Угол между вектором полной напряженности магнитного поля Земли  Т и горизонтальной составляющей напряженности магнитного поля Земли Н.

2) Угол между плоскостью магнитного меридиана Земли и кругом склонения светила.

3) Угол между плоскостью магнитного экватора и направлением из центра Земли на светило.

1.6. Что называется условным курсом?

1) Угол между плоскостью географического меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

2) Угол между проекцией продольной оси летательного аппарата на плоскость горизонта и вертикалом светила.

3) Угол между условной вертикальной плоскостью и проекцией продольной оси летательного аппарата на плоскость горизонта.

1.7. Какие приборы называются компасами?

1) Приборы, предназначенные для измерения курсового угла светила.

2) Приборы, предназначенные для измерения курса объекта.

3) Приборы, предназначенные для измерения угловых скоростей объекта.

1.8. Какое явление положено в основу работы магнитного компаса?

1) Принцип действия магнитного компаса основан на свойстве электромагнитной индукции.

2) Принцип действия магнитного компаса основан на свойстве вращающегося тела сохранять неизменным положение в пространстве.

3) Принцип действия магнитного компаса основан на свойстве магнитной стрелки устанавливаться по направлению магнитных силовых линий поля Земли.

1.9. Почему при полетах в северном полушарии южный конец стрелки магнитного компаса делают более тяжелым?

1) Для компенсации наклонов стрелки, вызванных вертикальной составляющей магнитного поля Земли.

2) Для компенсации магнитного склонения.

3) Для компенсации магнитной девиации.

1.10. Как отсчитывается курс летательного аппарата?

1) От горизонтальной проекции продольной оси летательного аппарата по часовой стрелке от 0 до 360О.

2) От плоскости меридиана (северное направление) по часовой стрелке от 0 до 360О.

3) От плоскости меридиана (северное направление) против часовой стрелки от 0 до 360О.

1.11. Укажите уравнение движения картушки магнитного компаса.

1) M1 = Hmmsin; 2) C = Hmm; 3) .

1.12. Почему при наклоне самолета относительно плоскости картушки магнитного компаса возникает погрешность измерения курса?

1) Вертикальная составляющая напряженности магнитного поля Земли, проектируясь на плоскость вращения картушки, дает составляющую, уводящую магнитную систему от направления на север.

2) При наклоне самолета изменяется положение ферромагнитных масс (самолетного магнетизма) относительно магнитной системы компаса.

3) При наклоне самолета картушка устанавливается по направлению кажущейся вертикали.

1.13. Почему при наклоне картушки магнитного компаса относительно плоскости горизонта возникает погрешность измерения курса?

1) При наклоне самолета изменяется положение ферромагнитных масс (самолетного магнетизма) относительно магнитной системы компаса.

2) При наклоне картушки изменяется магнитное склонение.

3) Вертикальная составляющая напряженности магнитного поля Земли, проектируясь на плоскость вращения картушки, дает составляющую, уводящую магнитную систему от направления на север.

1.14. На каких курсах при виражах самолета погрешность магнитного компаса наибольшая?

1) 90О. 2) 270О. 3) 0О.

1.15. Что называется компасным курсом летательного аппарата?

1) Угол между плоскостью географического меридиана и проекцией продольной оси летательного аппарата на плоскость горизонта.

2) Угол между направлением, в котором устанавливается магнитная стрелка, при наличии на самолете магнитных масс, и проекцией продольной оси летательного аппарата на плоскость горизонта.

3) Угол между направлением магнитного меридиана и направлением продольной оси летательного аппарата в проекции на плоскость горизонта.

1.16. При каких эволюциях самолета картушка магнитного компаса изменяет направление на 180О?

1) При виражах, выполняемых с курса 0 или 180О.

2) При виражах, выполняемых с курса 90 или 270О с углом крена больше критического.

3) При виражах, выполняемых с курса 90 или 270О с углом крена меньше критического.

1.17. Чем вызваны погрешности магнитной девиации?

1) Наклонением вектора полной напряженности магнитного поля Земли Т относительно плоскости горизонта.

2) Отклонением магнитного меридиана от географического.

3) Искажением магнитного поля Земли наличием на самолете магнитных масс.

1.18. Какая девиация называется четвертной?

1) Девиация, изменяющая свой знак дважды при изменении курса от 0 до 360О.

2) Девиация, изменяющая свой знак четыре раза при изменении курса от 0 до 360О.

3) Девиация, график которой имеет форму в четверть круга.

1.19. Чем вызвана полукруговая девиация?

1) Наличием на самолете магнитомягкого железа.

2) Поворотом компаса вокруг своей оси.

3) Наличием на самолете магнитотвердого железа.

1.20. Как устраняется четвертная девиация магнитных компасов?

1) Поворотом компаса вокруг своей оси.

2) При помощи дополнительных магнитов, помещаемых вблизи компаса.

3) Учитывается при помощи графиков девиации.

1.21. Что называется круговой девиацией?

1) Девиация, имеющая постоянное значение при изменении курса от 0 до 360О.

2) Девиация, изменяющая свой знак дважды при изменении курса от 0 до 360О.

3) Девиация, график которой имеет форму круга.

1.22. Какое назначение компенсационной камеры магнитного компаса?

1) Для компенсации изменения объема жидкости при изменении температуры.

2) Для компенсации полукруговой девиации.

3) Для компенсации круговой девиации.

1.23. Чем вызвана четвертная магнитная девиация?

1) Наличием на самолете магнитотвердого железа.

2) Поворотом компаса вокруг своей оси.

3) Наличием на самолете магнитомягкого железа.

1.24. Какое значение декремента затухания авиационного магнитного компаса?

1) 0. 2) 12.5. 3) 35.

1.25. Как устраняется круговая девиация?

1) При помощи дополнительных магнитов, помещаемых вблизи компаса.

2) Поворотом компаса вокруг своей оси.

3) Учитывается при помощи графиков девиации.

1.26. С какой целью котелок магнитного компаса заполнен лигроином?

1) Для компенсации креновой погрешности.

2) Для компенсации погрешности девиации.

3) Для уменьшения давления картушки на опоры и для демпфирования картушки.

1.27. Как устраняется полукруговая девиация?

1) Поворотом компаса вокруг своей оси.

2) При помощи дополнительных магнитов, помещаемых вблизи компаса.

3) Учитывается при помощи графиков девиации.

1.28. Какая девиация называется полукруговой?

1) Девиация, имеющая постоянное значение при изменении курса от 0 до 360О.

2) Девиация, график которой имеет форму полукруга.

3) Девиация, изменяющая свой знак дважды при изменении курса от 0 до 360О.

Потенциометрические дистанционные компасы

1.29. Как изменятся показания компаса ПДК-45, если полярность питающего напряжения сменить на обратную?

1) Стрелка указателя повернется на угол, кратный 60О; при вращении датчика стрелка указателя вращается в обратном направлении.

2) Показания указателя сменятся на 180О; при вращении датчика стрелка указателя вращается в том же направлении.

3) При вращении датчика стрелка указателя будет занимать одно из устойчивых положений, отличающихся друг от друга на 180О.

1.30. Как изменятся показания компаса ПДК-45, если произойдет обрыв одного из проводов трехпроводной связи датчик - указатель?

1) Стрелка указателя повернется на угол, кратный 60О; при вращении датчика стрелка указателя вращается в обратном направлении.

2) При вращении датчика стрелка указателя будет занимать одно из устойчивых положений, отличающихся друг от друга на 180О.

3) Показания указателя сменятся на 180О; при вращении датчика стрелка указателя вращается в том же направлении.

1.31. Почему стрелка указателя ПДК-45 при равномерном вращении щеток датчика движется неравномерно?

1) Так как токи в катушках логометра (а следовательно, и суммарный магнитный поток катушек) не строго синусоидальны.

2) За счет трения в опорах подвижной системы датчика.

3) За счет включения в цепи отрицательной обратной связи усилителя Т-образного фильтра.

1.32. Как изменятся показания компаса ПДК-45, если два провода трехпроводной связи датчик-указатель поменять местами?

1) Показания указателя сменятся на 180О; при вращении датчика стрелка указателя вращается в том же направлении.

2) При вращении датчика стрелка указателя будет занимать одно из устойчивых положений, отличающихся друг от друга на 180О.

3) Стрелка указателя повернется на угол, кратный 60О; при вращении датчика стрелка указателя вращается в обратном направлении.

1.33. Зачем применен карданов подвес в ПДК-45?

1) Для удержания картушки в плоскости магнитного меридиана.

2) Для уменьшения погрешности магнитной девиации.

3) Для сохранения горизонтального положения картушки при кренах самолета до 20О.

1.34. Что вызывает так называемую методическую погрешность дистанционной передачи ПДК-45?

1) Токи в катушках логометра (при равномерном вращении щеток датчика) не строго синусоидальны; это приводит к тому, что на одних участках обмотки потенциометра ротор указателя опережает щетки потенциометра, а на других участках - отстает от них.

2) Вертикальная составляющая напряженности магнитного поля Земли, проектируясь на плоскость вращения картушки, дает составляющую, уводящую магнитную систему от направления на север.

3) При наклоне самолета изменяется положение ферромагнитных масс (самолетного магнетизма) относительно магнитной системы компаса.

1.35. Укажите зависимость между токами в трехпроводной линии ПДК-45.

1) J = U(60 + 1.5R/r)/[r(1800 + 16 - 2 + 135R/r)].

2) J1 = (120 - )/(3R/r + 120).

3) J1 + J2 + J3 = 0.

1.36. Какой прибор используется в качестве указателя в ПДК-45?

1) Сельсин-приемник, работающий в индикаторном режиме.

2) Магнитоэлектрический гальванометр с подвижной рамкой.

3) Магнитоэлектрический логометр с подвижным магнитом.

1.37. Какое устройство применено в ПДК-45 для преобразования угла поворота магнитной системы в электрический сигнал?

1) Бесконтактный сельсин-датчик.

2) Магнитоэлектрический логометр.

3) Кольцевой потенциометр с тремя щетками.

1.38. Что является чувствительным элементом ПДК-45?

1) Три феррозонда, включенных треугольником.

2) Подвижная система, состоящая из четырех магнитов.

3) Кольцевой потенциометр с тремя щетками.

1.39. Для каких целей шкала указателя ПДК-45 выполнена неравномерной?

1) Для компенсации погрешности потенциометрической дистанционной передачи.

2) Для компенсации погрешности полукруговой девиации.

3) Для компенсации погрешности четвертной девиации.


Индукционный компас

1.40. Почему в чувствительном элементе индукционного компаса магнитный поток Фз, вызванный магнитным полем Земли, пульсирующий?

1) За счет пересечения магнитных силовых линий поля Земли при движении индукционного датчика вместе с самолетом.

2) За счет вращения индукционного датчика электродвигателем коррекционного механизма.

3) Насыщение пермаллоевых сердечников происходит дважды за один период питающего напряжения; следовательно, магнитная проницаемость  пермаллоя изменяется (пульсирует) с двойной частотой; вместе с магнитной проницаемостью пульсирует и магнитный поток Фз.

1.41. Каким образом в ГИК-1 устраняется погрешность полукруговой девиации?

1) С помощью кремальеры на указателе штурмана.

2) С помощью лекального устройства коррекционного механизма.

3) С помощью девиационного прибора, установленного на датчике.

1.42. В каком режиме работает сельсинная передача индукционный датчик - коррекционный механизм ГИК-1?

1) В трансформаторном.

2) В индикаторном.

3) Индукционный датчик ГИК-1 связан с коррекционным механизмом с помощью потенциометрической трехпроводной передачи.

1.43. Каким образом в индукционном компасе ГИК-1 с помощью феррозонда определяется направление вектора горизонтальной составляющей магнитного поля Земли Н ?

1) Используется метод максимума; феррозонд вращается до тех пор, пока выходной сигнал не достигнет максимального значения; по угловому положению феррозонда определяется направление вектора Н.

2) Используется метод минимума; феррозонд вращается до тех пор, пока выходной сигнал не будет равен нулю; по угловому положению феррозонда определяется направление вектора Н.

3) Индукционный датчик состоит из трех одинаковых феррозондов, их оси образуют равносторонний треугольник; сигнал с вторичных обмоток поступает на сельсин-приемник.

1.44. Каким образом в индукционном компасе ГИК-1 происходит преобразование сигнала частотой 800 Гц в сигнал частотой 400 Гц?

1) Напряжение с предварительного усилителя подается на фазочувствительный выпрямитель, выполненный в виде двухтактной мостовой схемы, играющей роль делителя частоты.

2) Напряжение с предварительного усилителя подается на фазочувствительный выпрямитель и далее на управляющую обмотку магнитного усилителя, где он преобразуется в сигнал переменного тока частотой 400 Гц.

3) Напряжение с предварительного усилителя подается на феррозонд, сердечник насыщается дважды за каждый период, следовательно, магнитная проницаемость сердечника и выходной сигнал изменяются с частотой вдвое меньшей.

1.45. От каких погрешностей (по сравнению с магнитным компасом) свободен чувствительный элемент индукционного компаса?

1) От погрешностей, вызванных изменением магнитного склонения.

2) Свободен от погрешностей, связанных с влиянием сил трения, небаланса и увлечения.

3) Свободен от погрешностей магнитной девиации.

1.46. Каким образом в ГИК-1 устраняется погрешность четвертной девиации?

1) С помощью кремальеры на указателе штурмана.

2) С помощью лекального устройства коррекционного механизма.

3) С помощью девиационного прибора, установленного на датчике.

1.47. Почему во вторичную обмотку чувствительного элемента индукционного компаса не трансформируется ЭДС с частотой напряжения питания?

1) На входе индукционного датчика стоит фильтр, не пропускающий сигналы с частотой напряжения питания.

2) Так как две первичные обмотки включены таким образом, что суммарный поток всегда равен нулю.

3) В первом каскаде усилителя в цепи отрицательной обратной связи включен двойной Т-образный фильтр; параметры фильтра выбраны из условия практически полного затухания на частоте 400 Гц.

1.48. За счет чего достигается наибольший коэффициент усиления усилителя индукционного компаса на частоте 800 Гц и резкое его уменьшение на других частотах?

1) Конденсатор C1 вместе с обмоткой ротора сельсина образует резонансный контур, настроенный на частоту 800 Гц; при этом достигается полная селекция второй гармоники.

2) Напряжение с предварительного усилителя подается на фазочувствительный выпрямитель, выполненный в виде двухтактной мостовой схемы.

3) В первом каскаде усилителя в цепи отрицательной обратной связи включен двойной Т-образный фильтр; параметры фильтра выбраны из условия практически полного затухания на частоте 800 Гц.

1.49. Под действием каких сил чувствительный элемент индукционного компаса устанавливается в направлении магнитного меридиана?

1) Платформа с феррозондами, установленная в кардановом подвесе, имеет маятниковость; в результате этого чувствительный элемент индукционного компаса устанавливается в направлении магнитного меридиана.

2) В результате взаимодействия поля магнитной стрелки с магнитным полем Земли возникает сила, устанавливающая чувствительный элемент индукционного компаса в направлении магнитного меридиана.

3) Чувствительный элемент индукционного компаса не имеет подвижных частей.

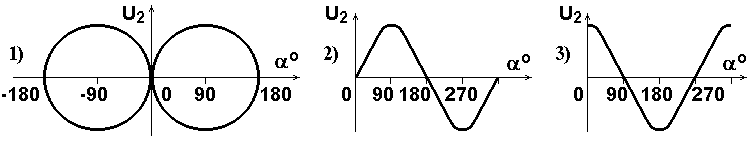

1.50. Укажите зависимость напряжения на выходе магнитного зонда индукционного компаса от угла между направлением стержней и направлением магнитного поля.

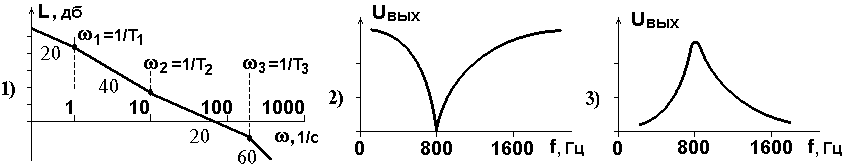

1.51. Укажите амплитудно-частотную характеристику фильтра цепи отрицательной обратной связи усилителя ГИК-1.



1.52. Почему частота выходного сигнала чувствительного элемента индукционного компаса в два раза больше частоты питающего напряжения?

1) Сердечник феррозонда насыщается дважды за каждый период питающего напряжения, следовательно, магнитная проницаемость сердечника и выходной сигнал изменяются с частотой вдвое большей.

2) В индукционном компасе для повышения его чувствительности и уменьшения веса применена специальная схема удвоения напряжения.

3) Сердечник феррозонда насыщается четыре раза за каждый период питающего напряжения, следовательно, магнитная проницаемость сердечника и выходной сигнал изменяются с частотой вдвое большей.

1.53. Для каких целей в индукционном компасе используется лекальное устройство?

1) Для устранения полукруговой девиации.

2) Для ввода поправки на магнитное склонение.

3) Для устранения остаточной девиации и инструментальных погрешностей дистанционных передач.

1.54. Какой из факторов (напряжение или частота) оказывают большее влияние на погрешность чувствительного элемента ГИК-1, если частота и напряжение питания изменяются на 10% от номинала?

1) Влияние изменения частоты и напряжения питания равнозначно.

2) Частота.

3) Напряжение.

1.55. Почему постоянное магнитное поле Земли наводит в неподвижной обмотке индукционного компаса переменную ЭДС ?

1) За счет пересечения магнитных силовых линий поля Земли при движении индукционного датчика вместе с самолетом.

2) Так как магнитная проницаемость сердечника искусственно периодически изменяется.

3) За счет вращения индукционного датчика электродвигателем коррекционного механизма.

1.56. Какие виды методических погрешностей свойственны чувствительному элементу индукционного компаса?

1) Все виды методических погрешностей, присущих магнитным компасам.

2) Лишь погрешности магнитной девиации.

3) Лишь погрешности, вызванные изменением магнитного склонения.

1.57. Для каких целей в ГИК-1-платформа с феррозондами установлена в кардановом подвесе?

1) При кренах самолета до 17O элемент, благодаря карданову подвесу, остается горизонтальным.

2) В ГИК-1 в качестве чувствительного элемента используется астатический гироскоп с горизонтальным положением оси ротора; чтобы гироскоп обладал тремя степенями свободы, он работает в кардановом подвесе.

3) Для удержания картушки чувствительного элемента в плоскости магнитного меридиана.
