Частотные радиодальномеры

5.1.1. Какие функции выполняет смеситель частотного радиодальномера?

1) В смесителе выделяется сигнал разностной частоты, содержащий информацию об измеряемой дальности.

2) В смесителе осуществляется частотная модуляция высокочастотного сигнала сигналом масштабной частоты.

3) В смесителе осуществляется измерение разностной частоты, содержащей информацию об измеряемой дальности.

5.1.2. Почему на входе электронного (конденсаторного) частотомера радиовысотомера ставится формирующее устройство?

1) Чтобы не допустить в цепи усилителя паразитных колебаний с частотой, равной частоте модуляции и ее гармоник, возникающих благодаря наличию заметной паразитной амплитудной модуляции, имеющей место на малых высотах.

2) Так как более полный заряд и разряд конденсатора происходит в случае, когда входное напряжение имеет прямоугольную форму.

3) Так как при увеличении высоты полета самолета частота биений прямого и отраженного сигналов увеличивается, вместе с тем напряженность поля отраженного сигнала падает, уменьшается и амплитуда напряжения биений.

5.1.3. Какие меры приняты в РВ-2 для обеспечения постоянства частоты и амплитуды сигнала звукового генератора?

1) Экранная сетка лампы звукового генератора питается стабилизированным напряжением от стабиловольта.

2) На анод лампы звукового генератора подается стабилизированное напряжение от стабиловольта.

3) В цепи катода лампы звукового генератора включена цепочка автоматического смещения.

5.1.4. На каких элементах построено формирующее устройство частотомера РВ-2?

1) Роль формирующего устройства в РВ-2 выполняет триггер, построенный на лампе 4.

2) Роль формирующего устройства в РВ-2 выполняет мультивибратор, построенный на лампе 4.

3) Роль формирующего устройства в РВ-2 выполняет ограничитель, построенный на лампе 4.

5.1.5. Каким образом в РВ-2 осуществляется регулирование нулевого положения стрелки индикатора?

1) УПТ выполнен в виде мостовой схемы с отрицательной обратной связью на двух триодах; потенциометры 84, 85 являются плечами моста, с помощью которых осуществляется регулирование нулевого положения стрелки индикатора.

2) Последовательно с сопротивлениями в катодной цепи частотомера включены два потенциометра 84, 85; на движок каждого потенциометра подается стабилизированное напряжение; это позволяет подавать на сетку лампы УПТ дополнительное положительное смещение, значение которого зависит от положения движка соответствующего потенциометра.

3) Потенциометры 84, 85 образуют мостовую схему, в диагональ которой подключен индикатор высоты; изменяя положение движков потенциометров, осуществляют регулирование нулевого положения стрелки индикатора.

5.1.6. Укажите условия уменьшения ошибки измерения дальности частотным радиодальномером при заданном значении погрешности частотомера.

1) Необходимо увеличивать масштабный коэффициент М, что можно выполнить путем увеличения fд и Fм.

2) Необходимо уменьшать масштабный коэффициент М, что можно выполнить путем увеличения fд и Fм.

3) Необходимо уменьшать масштабный коэффициент М, что можно выполнить путем увеличения fд и уменьшения Fм.

5.1.7. Каким образом передающее устройство РВ-2 генерирует колебания, модулированные по частоте?

1) В качестве колебательной системы используются отрезки коаксиальной линии; изменение генерируемой передатчиком частоты осуществляется изменением длины отрезка коаксиальной линии.

2) Для осуществления частотной модуляции последовательно с источником постоянного напряжения отражателя клистрона включается источник модулирующего напряжения синусоидальной формы.

3) При колебаниях мембраны изменяется емкость мембранного конденсатора, что приводит к изменению частоты настройки анодного контура и изменению генерируемой передатчиком частоты.

5.1.8. Какую роль выполняет балансный детектор РВ-2 ?

1) Роль генератора масштабной частоты.

2) Роль смесителя прямого и отраженного сигналов, выделяет напряжения разностной частоты между ними, а также роль подавителя вредного воздействия на нормальную работу радиовысотомера амплитудной модуляции прямого и отраженного сигналов.

3) Роль подавителя усиления на низких звуковых частотах во 2-ом и 3-ем каскадах элементов отрицательной обратной связи, значение которой меняется в зависимости от частоты подаваемого напряжения.

5.1.9. Зачем в РВ-2 необходим значительный завал усиления УНЧ на низких звуковых частотах не первом поддиапазоне?

1) Так как при амплитудной модуляции огибающие высокочастотных колебаний в анодных цепях диодов имеют одинаковую фазу, и в нагрузочных сопротивлениях 34, 37 токи низкой частоты будут протекать в противоположных направлениях.

2) Чтобы не допустить в цепи усилителя паразитных колебаний с частотой, равной частоте модуляции и ее гармоник, возникающих благодаря наличию заметной паразитной амплитудной модуляции, имеющей место на малых высотах.

3) Так как более полный заряд и разряд конденсатора частотомера происходит в случае, когда коэффициент усиления УНЧ на высоких звуковых частотах значительно больше, чем на низких.

5.1.10. По какой схеме в РВ-2 подводится к балансному детектору отраженный сигнал от приемной антенны?

1) По двухтактной схеме.

2) По однотактной схеме.

3) По трехточечной схеме.

5.1.11. Почему частотная характеристика усилителя низкой частоты РВ-2 выбрана такой, чтобы коэффициент усиления на высоких звуковых частотах был значительно больше, чем на низких частотах?

1) Так как при увеличении высоты полета самолета частота биений прямого и отраженного сигналов увеличивается, вместе с тем напряженность поля отраженного сигнала падает, уменьшается и амплитуда напряжения биений.

2) Так как при амплитудной модуляции огибающие высокочастотных колебаний в анодных цепях диодов имеют одинаковую фазу, и в нагрузочных сопротивлениях 34, 37 токи низкой частоты будут протекать в противоположных направлениях.

3) Так как более полный заряд и разряд конденсатора частотомера происходит в случае, когда коэффициент усиления УНЧ на высоких звуковых частотах значительно больше, чем на низких.

5.1.12. По какой схеме собран генератор ультракоротких волн РВ-2 ?

1) На одной лампе по трехточечной схеме.

2) На двух лампах по двухтактной схеме.

3) На одной лампе по однотактной схеме.

5.1.13. Каким образом в РВ-2 осуществляется компенсация изменения частоты звукового генератора при изменении температуры окружающей среды?

1) Термостабилизацией блока звукового генератора.

2) Экранная сетка звукового генератора питается стабилизированным напряжением от стабиловольта.

3) Часть проволочных сопротивлений 130 и 137, с которых снимается напряжение на мембранный конденсатор, изготовлена из медного провода, а часть - из константана.

5.1.14. Укажите условие возникновения неоднозначности отсчета частотным радиодальномером.

1) tDmax < Tм/2. 2) tDmax > Tм/2. 3) fд  0.1fн.

5.1.15. Каким образом в РВ-2 осуществляется селекция сигналов передающего и приемного трактов?

1) Применением остронаправленных антенн и их определенного расположения на летательном аппарате.

2) Преобразованием частоты несущего сигнала в активном ответчике.

3) Выбором специальной частотной характеристики усилителя низкой частоты.

5.1.16. Каким путем осуществляется изменение полосы модуляции при переходе с одного диапазона на другой в РВ-2 ?

1) Изменением коэффициента редукции исполнительного механизма.

2) Изменением амплитуды подводимого к катушке мембранного конденсатора переменного звукового напряжения.

3) Изменением напряжения на отражателе клистрона.

5.1.17. Какой вид модуляции используется в РВ-2 ?

1) Амплитудная модуляция. 2) Балансная модуляция.

3) Частотная модуляция.

5.1.18. В каком диапазоне выбирается значение масштабной частоты частотного радиодальномера?

1) Десятки мегагерц. 2) Десятки герц. 3) Сотни герц.

5.1.19. По какой схеме собран звуковой генератор РВ-2 ?

1) На двух лампах по двухтактной схеме.

2) На двух лампах по дифференциальной схеме.

3) На одной лампе по трехточечной схеме.

5.1.20. Чем определяется полоса модуляции РВ-2 ?

1) Максимальным и минимальным значением емкости мембранного конденсатора.

2) Длиной отрезка коаксиальной линии.

3) Диапазоном изменения напряжения на отражателе клистрона.

5.1.21. Для каких целей в цепь катода высокочастотного генератора РВ-2 включена «длинная линия» 118 и 119 ?

1) Для получения оптимальной обратной связи и лучших условий самовозбуждения генератора.

2) Для осуществления компенсации изменения частоты генератора при изменении температуры окружающей среды.

3) Для обеспечения постоянства частоты и амплитуды сигнала генератора при изменении напряжения питания.

5.1.22. Какая схема частотомера используется в РВ-2 ?

1) Гетеродинный частотомер.

2) Конденсаторный частотомер.

3) Резонансный частотомер.

5.1.23. Каким путем в РВ-2 достигается заданная частотная характеристика усилителя низкой частоты?

1) Путем применения ламп с высокой крутизной характеристики.

2) Путем применения на входе электронного частотомера формирующего устройства, когда входное напряжение имеет прямоугольную форму.

3) Путем применения во 2-ом и 3-ем каскадах элементов отрицательной обратной связи, значение которой меняется в зависимости от частоты подаваемого напряжения.

5.1.24. Каким образом в РВ-2 достигается независимость анодного тока УПТ от возможных колебаний анодного напряжения?

1) В катодную цепь лампы УПТ включен потенциометр 87, на среднюю точку которого подано высокое анодное напряжение через сопротивления 86, 138; благодаря этому на сетку лампы подается дополнительное смещение, значение которого изменяется при изменении анодного напряжения.

2) УПТ выполнен в виде мостовой схемы с отрицательной обратной связью на двух триодах; потенциометр 87 предназначен для установки одинаковых анодных токов триодов.

3) УПТ выполнен в виде мостовой схемы с отрицательной обратной связью, причем во все четыре плеча моста включены триоды; потенциометр 87 служит для балансировки мостовой схемы.

5.1.25. За счет какого эффекта в РВ-2 частота принимаемого сигнала отличается от частоты излучаемого сигнала?

1) За счет эффекта Доплера.

2) За счет изменения частоты несущего сигнала в активном ответчике, время запаздывания сигнала пропорционально измеряемой дальности.

3) Частота излучаемого сигнала искусственно изменяется по заданному закону; принимаемый сигнал изменяется по тому же закону, но запаздывает на время tD = 2D/C.

5.1.26. Укажите условие выбора девиации частоты частотного радиодальномера.

1) fд  0.1fн. 2) fд > Tм/2. 3) D = CFр/(8fдFм).

5.1.27. По какой схеме в РВ-2 подводится к балансному детектору прямой высокочастотный сигнал передатчика?

1) По двухтактной схеме.

2) По однотактной схеме.

3) По трехточечной схеме.

5.1.28. Какое устройство применено в РВ-2 в качестве индикатора высоты?

1) Магнитоэлектрический гальванометр с подвижной рамкой.

2) Сельсинная передача, работающая в индикаторном режиме.

3) Сельсинная передача, работающая в трансформаторном режиме.

5.1.29. Почему при подаче на вход балансного детектора РВ-2 только прямого сигнала, модулированного по амплитуде (паразитная модуляция), на выходе детектора напряжения низкой частоты не будет?

1) Так как при увеличении высоты полета самолета частота биений прямого и отраженного сигналов увеличивается, вместе с тем напряженность поля отраженного сигнала падает, уменьшается и амплитуда напряжения биений.

2) Так как на входе электронного частотомера ставится формирующее устройство, роль которого выполняет ограничитель на лампе 4.

3) Так как при амплитудной модуляции огибающие высокочастотных колебаний в анодных цепях диодов имеют одинаковую фазу, и в нагрузочных сопротивлениях 34, 37 токи низкой частоты будут протекать в противоположных направлениях.

5.1.30. Укажите выражение для определения дальности частотным радиодальномером.

1) D = CFр/(8fдFм). 2) D =Fр/[2coscos(с)]. 3) D = CFр/(2Vраз)

5.1.31. Каким образом в РВ-2 прямой сигнал передатчика поступает на балансный детектор?

1) В цепь катода высокочастотного генератора включена «длинная линия», по которой сигнал подается на вход приемного устройства.

2) Через виток 132, индуктивно связанный с анодным контуром передатчика, на вход приемного устройства подается прямой сигнал по двухпроводному фидеру, помещенному внутри приемопередатчика.

3) Сигнал от приемной антенны подается через коаксиальный фидер на стержень 135, являющийся продолжением внутренней жилы фидера; за счет индуктивной связи стержня с анодным контуром детектора происходит подача прямого сигнала на аноды ламп.

5.1.32. Каким образом в РВ-2 отбирается мощность в антенну передатчика?

1) От анодного контура посредством витка связи.

2) От катодного контура посредством витка связи.

3) От сеточного контура посредством витка связи.

5.2. Автоматический радиокомпас

5.2.1. По какой схеме собран приемник радиокомпаса АРК-11 ?

1) «Собственно» приемник радиокомпаса представляет супергетеродиновый приемник, входным контуром которого является контур сложения.

2) «Собственно» приемник радиокомпаса представляет супергетеродиновый приемник, входным контуром которого является рамочная антенна.

3) «Собственно» приемник радиокомпаса представляет приемник прямого усиления, подключенный к ненаправленной антенне.

5.2.2. Что следует понимать под предельной чувствительностью по пеленгу АРК ?

1) Под предельной чувствительностью по пеленгу понимают возможность пеленгации слабых сигналов, когда допускается сравнительно большая ошибка, которая, тем не менее, не препятствует использованию АРК для вывода самолета на радиостанцию.

2) Под предельной чувствительностью по пеленгу понимают возможность точной пеленгации с целью определения местоположения самолета.

3) Под предельной чувствительностью по пеленгу понимают ту напряженность поля, при которой максимальная ошибка АРК не более 10O и колебания стрелки не превышают 3O.

5.2.3. Какое назначение балансного модулятора АРК ?

1) Усиленный сигнал рамки модулируется по амплитуде в балансном модуляторе, при этом фаза высокочастотного сигнала меняется на 180O при переходе модулирующего напряжения через нуль.

2) Введение в схему АРК балансного модулятора позволяет повысить устойчивость системы автоматического регулирования.

3) Балансный модулятор АРК используется в качестве фазочувствительного выпрямителя.

5.2.4. Для каких целей в АРК применена ненаправленная антенна?

1) В АРК ненаправленная антенна служит для излучения начального сигнала, когда через северное направление проходит очередной максимум диаграммы направленности.

2) В АРК напряжение от ненаправленной антенны используют в качестве опорного для определения фазы результирующего напряжения рамочной антенны.

3) В АРК ненаправленная антенна А1 и антенна А2 разносятся в пространстве на расстояние d, которое называется базой антенной системы; когда источник излучения находится в точке М, то разность фаз в точках А2 и Б равна нулю.

5.2.5. Каким образом повышается устойчивость системы автоматического регулирования АРК ?

1) Введение в схему радиокомпаса сельсинной дистанционной передачи позволяет повысить устойчивость системы автоматического регулирования.

2) Введение в схему радиокомпаса усилителя с большим коэффициентом усиления позволяет повысить устойчивость системы автоматического регулирования.

3) Введение в схему радиокомпаса тахогенератора позволяет повысить устойчивость системы автоматического регулирования.

5.2.6. Каким образом в АРК-11 получается заданная частотная характеристика усилителя компасного канала?

1) Для получения заданной частотной характеристики рамочная антенна выполнена на сердечниках из феррита; действующая высота такой рамки значительно увеличена и составляет (с учетом влияния настроенного резонансного рамочного контура) 10 см.

2) В систему передачи угла поворота рамочной антенны включен компенсатор девиации; ось сельсина-датчика получает дополнительное угловое перемещение относительно оси рамки на величину, определяемую положением специального лекала; форму лекала с помощью регулировочных винтов устанавливают в соответствии с заданной частотной характеристикой.

3) С дополнительной обмотки трансформатора ТР4-1 выходное напряжение через двойной Т-образный мостиковый фильтр, каскад усиления и переходную емкость С4-5 подается на базу триода ТГ4-3, образуя цепь частотно-зависимой отрицательной обратной связи.

5.2.7. Из какого условия выбирают частоту генератора ГОН АРК ?

1) В целях предупреждения нарушений работы АРК при приеме модулированного сигнала следует так выбирать частоту генератора ГОН, чтобы она была ниже возможных частот модуляции сигнала.

2) Диаграмма направленности антенны АРК с резким минимумом может быть создана только на очень коротких волнах, поэтому частоту генератора ГОН выбирают в диапазоне сантиметровых и дециметровых волн.

3) В целях использования двухфазных индукционных двигателей в следящей системе АРК частота генератора ГОН равна 400 Гц.

5.2.8. Для каких целей на выход усилителя канала рамки АРК-11 включена нагрузка индуктивного характера?

1) Для компенсации фазового сдвига между Uр и Uа.

2) Индуктивная нагрузка на выходе усилителя канала рамки служит в качестве датчика индуктивной дистанционной передачи значения угла поворота рамочной антенны на указатели пилотов и штурмана.

3) Для обеспечения большой действующей высоты рамочной антенны.

5.2.9. По какой схеме собран генератор опорного напряжения (ГОН) АРК-11 ?

1) ГОН собран по сбалансированной индуктивной мостовой схеме.

2) ГОН представляет собой двухтактный автогенератор, выполненный на двух триодах типа П14А.

3) ГОН собран на одной лампе по трехточечной схеме.

5.2.10. Что представляет собой радиопеленгатор?

1) Радиопеленгатор представляет собой приемное устройство с дополнительными элементами, позволяющими определить направление прихода радиоволны.

2) Радиопеленгатор представляет собой передающее устройство, характеристики излучаемого сигнала которого зависят от направления излучения.

3) Радиопеленгатор представляет собой устройство, у которого передатчик и приемник установлены на летательном аппарате; сигнал передатчика переизлучается ретранслятором и возвращается к приемнику; расстояние находится из выражения D = Ctд/2.

5.2.11. Чем объяснить наличие фазового сдвига в 90O между сигналами рамочной и ненаправленной антенн АРК ?

1) В АРК не удается расположить ненаправленную антенну в центре рамочной, поэтому имеется дополнительный фазовый сдвиг в 90O между напряженностями поля, наводящими ЭДС в рамочной и ненаправленной антеннах.

2) Рамочная и ненаправленная антенны разносятся в пространстве на расстояние d, которое называется базой антенной системы; когда база перпендикулярна направлению на радиостанцию, фазовый сдвиг между сигналами антенн равен 90O.

3) Вектор результирующей ЭДС рамочной антенны опережает вектор ЭДС центральной антенны на 90O.

5.2.12. Каким образом в АРК-11 устраняется ошибка радиодевиации?

1) В систему передачи угла поворота рамочной антенны включен компенсатор девиации; ось сельсина-датчика получает дополнительное угловое перемещение относительно оси рамки на величину, определяемую положением специального лекала; форму лекала устанавливают с помощью регулировочных винтов в соответствии с графиком радиодевиации, снимаемым экспериментально.

2) Введение в схему радиокомпаса тахогенератора позволяет устранить ошибку радиодевиации.

3) В потенциометрической системе передачи угла поворота рамочной антенны применен нелинейный потенциометр-датчик; нелинейная характеристика получается путем профилирования каркаса по заданному закону, который устанавливается в соответствии с графиком радиодевиации, снимаемым экспериментально.

5.2.13. Почему метод, используемый в АРК для определения курсового угла радиостанции, носит название метода минимума глубины амплитудной модуляции?

1) Так как с уменьшением угла рассогласования сигнал на выходе рамочной антенны увеличивается, при этом глубина модуляции на выходе контура сложения уменьшается; при = 0 глубина модуляции равна нулю.

2) Так как с уменьшением угла рассогласования глубина модуляции на выходе контура сложения уменьшается; при = 0 глубина модуляции равна нулю.

3) Так как с уменьшением дальности уменьшается разность частот излучаемого и принимаемого сигнала; при дальности D = 0 разность частот равна нулю.

5.2.14. В каких режимах работают триоды фазового детектора АРК-11 ?

1) Триоды работают в качестве усилителей с общим эмиттером.

2) Триоды работают в режиме эмиттерного повторителя.

3) Триоды работают в качестве прерывателей.

5.2.15. Что называется истинным пеленгом радиостанции?

1) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от направления продольной оси самолета до направления на радиостанцию.

2) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана, проходящего через центр масс самолета, до направления на радиостанцию.

3) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана до направления продольной оси летательного аппарата.

5.2.16. За счет чего увеличена действующая высота рамочной антенны АРК-11 ?

1) При интенсивных электростатических помехах увеличивается действующая высота рамочной антенны путем переключения АРК-11 в режимы «Рамка» или «Компас-2».

2) Для увеличения действующей высоты рамочной антенны АРК-11 переводится в режим «Антенна», при этом отключают вход рамки, компасный канал, управляющую схему, и радиокомпас работает как обычный приемник.

3) Для обеспечения большой действующей высоты рамка выполнена на сердечниках из феррита; действующая высота такой рамки значительно увеличена и составляет (с учетом влияния настроенного резонансного контура) примерно 10 см.

5.2.17. Что следует понимать под предельной чувствительностью по приводу АРК?

1) Под предельной чувствительностью по приводу понимают возможность пеленгации слабых сигналов, когда допускается сравнительно большая ошибка, которая, тем не менее, не препятствует использованию АРК для вывода самолета на радиостанцию.

2) Под предельной чувствительностью по приводу понимают возможность точной пеленгации с целью определения местоположения самолета.

3) Под предельной чувствительностью по приводу понимают ту напряженность поля, при которой максимальная ошибка АРК не более 3O и колебания стрелки не превышают 2O.

5.2.18. В каких параметрах сигнала на выходе фазового детектора АРК заключена информация о значении и знаке угла рассогласования?

1) Информация о значении угла рассогласования заключена в фазе принимаемого сигнала, а информация о знаке угла рассогласования - в его амплитуде.

2) Информация о значении угла рассогласования заключена в амплитуде принимаемого сигнала, а информация о знаке угла рассогласования - в его фазе.

3) Амплитуда сигнала на выходе фазового детектора пропорциональна значению угла рассогласования, полярность - знаку угла рассогласования.

5.2.19. Чем количественно характеризуют чувствительность по пеленгу АРК ?

1) Количественно предельную чувствительность по пеленгу характеризуют напряженностью поля, при которой максимальная ошибка АРК не превышает 10O при колебаниях стрелки индикатора с амплитудой не более 3O.

2) Количественно предельную чувствительность по пеленгу характеризуют напряженностью поля, при которой максимальная ошибка АРК не более 3O и колебания стрелки не превышают 2O.

3) Количественно под предельной чувствительностью по пеленгу понимают возможность точной пеленгации с целью определения местоположения самолета с точностью порядка нескольких километров.

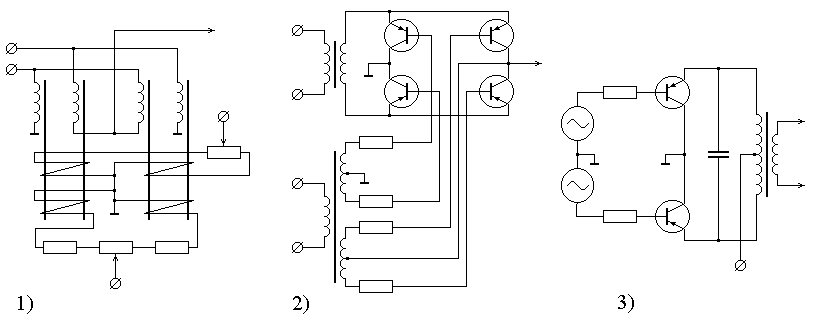

5.2.20. Укажите схему фазового детектора АРК-11.



5.2.21. От чего зависит глубина модуляции сигнала на выходе контура сложения АРК?

1) Глубина модуляции зависит от фазы сигнала рамочной антенны, т. е. от знака угла рассогласования .

2) Глубина модуляции зависит от амплитуды сигнала рамочной антенны, т. е. от угла рассогласования .

3) Глубина модуляции зависит от разности частот излучаемого и принимаемого сигнала, т. е. от измеряемой дальности D.

5.2.22. По какой схеме соединены высокочастотные обмотки балансного модулятора АРК-11 ?

1) Четыре высокочастотные обмотки соединены в сбалансированную индуктивную мостовую схему.

2) Три высокочастотные обмотки соединены по схеме треугольника.

3) Четыре высокочастотные обмотки соединены по дифференциальной схеме.

5.2.23. В каких параметрах сигнала на выходе усилителя-преобразователя (УП) АРК заключена информация о значении и знаке угла рассогласования?

1) Амплитуда преобразованного сигнала пропорциональна значению угла рассогласования, полярность - знаку угла .

2) Амплитуда преобразованного сигнала пропорциональна знаку угла рассогласования, а фаза - значению угла .

3) Амплитуда преобразованного сигнала пропорциональна значению угла рассогласования, а фаза - знаку угла .

5.2.24. Какой сигнал в фазовом детекторе АРК используется в качестве опорного?

1) Напряжение с ГОН.

2) Напряжение ненаправленной антенны.

3) Напряжение бортовой сети 115 В 400 Гц.

5.2.25. Что называется истинным пеленгом самолета?

1) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от направления продольной оси самолета до направления на радиостанцию.

2) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана, проходящего через центр масс самолета, до направления на радиостанцию.

3) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана, проходящего через радиостанцию, до направления продольной оси летательного аппарата.

5.2.26. Что называется курсовым углом радиостанции?

1) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана, проходящего через центр масс самолета, до направления на радиостанцию.

2) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана до направления продольной оси летательного аппарата.

3) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от направления продольной оси самолета до направления на радиостанцию.

5.2.27. Что называется истинным курсом?

1) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана, проходящего через центр масс самолета, до направления на радиостанцию.

2) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от северного направления географического меридиана до направления продольной оси самолета.

3) Угол, отсчитываемый в горизонтальной плоскости по часовой стрелке от направления продольной оси самолета до направления на радиостанцию.

5.2.28. Чем количественно характеризуют предельную чувствительность по приводу АРК ?

1) Количественно предельную чувствительность по приводу характеризуют напряженностью поля, при которой максимальная ошибка АРК не превышает 10O при колебаниях стрелки индикатора с амплитудой не более 3O.

2) Количественно предельную чувствительность по приводу характеризуют напряженностью поля, при которой максимальная ошибка АРК не более 3O и колебания стрелки не превышают 2O.

3) Количественно под предельной чувствительностью по приводу понимают возможность точной пеленгации с целью определения местоположения самолета с точностью порядка нескольких километров.

5.2.29. Когда используются режимы «Рамка» и «Компас-2» АРК-11 ?

1) При интенсивных электростатических помехах, влияние которых в данных режимах уменьшается, так как отключена ненаправленная антенна.

2) В режиме «Рамка» и «Компас-2» отключают вход рамки, компасный канал, управляющую схему, и радиокомпас работает как обычный радиоприемник; этот режим может быть использован для прослушивания позывных радиостанций, приема какой-либо информации и т.д.

3) Для обеспечения большой действующей высоты рамочной антенны компас АРК-11 переводится в режимы «Рамка» или «Компас-2».

5.2.30. В каких параметрах сигнала заключена информация о навигационных элементах в амплитудно-фазовом пеленгаторе?

1) Информация о значении угла рассогласования заключена в фазе принимаемого сигнала, а информация о знаке угла рассогласования - в его амплитуде.

2) Информация о значении угла рассогласования заключена в амплитуде принимаемого сигнала, а информация о знаке угла рассогласования - в его фазе.

3) Информация об измеряемой дальности заключена в фазе модулирующего сигнала, при максимальном принимаемом сигнале определяется направление на радиостанцию.

5.2.31. Какова частота выходного напряжения усилителя-преобразователя (УП) АРК ?

1) Частота выходного сигнала УП равна частоте несущего сигнала радиостанции.

2) Частота выходного сигнала УП равна частоте ГОН.

3) Частота выходного сигнала УП равна 400 Гц.

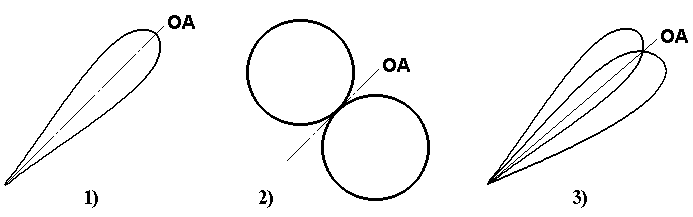

5.2.32. Укажите диаграмму направленности рамочной антенны.




5.2.33. Каким образом в АРК-11 значение угла поворота рамочной антенны (относительно продольной оси самолета) передается на указатели пилотов и штурмана?

1) С помощью сельсинной передачи.

2) С помощью потенциометрической передачи.

3) С помощью индуктивной дистанционной передачи.

5.2.34. На какую частоту настроен фильтр «Ф» АРК ?

1) Продетектированный в приемнике сигнал фильтруется фильтром «Ф», не пропускающим колебания с частотами, отличающимися от частоты несущего сигнала радиостанции.

2) Продетектированный в приемнике сигнал фильтруется фильтром «Ф», не пропускающим колебания с частотами, отличающимися от частоты 400 Гц.

3) Продетектированный в приемнике сигнал фильтруется фильтром «Ф», не пропускающим колебания с частотами, отличающимися от частоты модуляции Fоп.

5.2.35. Когда используется режим «Антенна» АРК-11 ?

1) При интенсивных электростатических помехах, влияние которых в данном режиме меньше, так как отключена рамочная антенна.

2) В режиме «Антенна» отключают вход рамки, компасный канал, управляющую схему, и радиокомпас работает как обычный радиоприемник; этот режим может быть использован для прослушивания позывных радиостанций, приема какой-либо информации и т.д.

3) Для обеспечения большой действующей высоты рамочной антенны компас АРК-11 переводится в режимы «Антенна».

5.2.36. Каким образом в АРК компенсируется фазовый сдвиг между сигналами рамочной и ненаправленной антенн?

1) Компенсация фазовых сдвигов между сигналами рамочной и ненаправленной антенн осуществляется в канале рамки или ненаправленной антенны с помощью специальных фазосдвигающих устройств.

2) Компенсация фазовых сдвигов между сигналами рамочной и ненаправленной антенн осуществляется с помощью ГОН.

3) Компенсация фазовых сдвигов между сигналами рамочной и ненаправленной антенн осуществляется с помощью ФД.

5.2.37. Какое значение может принимать фаза огибающего сигнала на выходе контура сложения АРК ?

1) Фаза огибающей сдвинута относительно фазы опорного напряжения на угол, равный 0 или 180O в зависимости от знака угла рассогласования.

2) Фаза огибающей изменяется относительно фазы опорного напряжения от 0 до 360O в зависимости от значения курсового угла радиостанции.

3) Фаза огибающей изменяется относительно фазы опорного напряжения от 0 до 360O в зависимости от значения истинного пеленга самолета.


5.3.
