5.5.1. Имеет ли место эффект Доплера, если передатчик и приемник неподвижны относительно друг друга и находятся на движущемся объекте, а колебания принимаются после отражения от неподвижного объекта?
1) Не имеет.
2) Имеет.
3) Сущность эффекта Доплера заключается в зависимости частоты принимаемых колебаний от направления на радиостанцию, а не от движения объекта.
5.5.2. От чего зависит изменение частоты принимаемых колебаний при относительном движении приемника и передатчика колебаний?
1) Изменение частоты тем больше, чем больше расстояние между передатчиком и приемником.
2) Изменение частоты тем больше, чем больше курсовой угол радиостанции.
3) Изменение частоты тем больше, чем больше скорость движения приемника относительно передатчика, или наоборот - передатчика относительно приемника.
5.5.3. Что представляет собой антенное устройство НАС-1 ?
1) Антенное устройство состоит из неподвижных идентичных антенн: приемной и передающей; каждая из них представляет собой симметричный вибратор.
2) Антенное устройство состоит из двух антенн: рамочной (направленной) и ненаправленной.
3) Антенное устройство состоит из двух неподвижных идентичных антенн: приемной и передающей; каждая из них состоит из волноводно-щелевой решетки, волноводного тракта и ферритового коммутатора.
5.5.4. В чем заключается сущность эффекта Доплера?
1) В зависимости частоты принимаемых колебаний от измеряемой дальности.
2) В изменении частоты принимаемых колебаний при относительном движении приемника и передатчика колебаний.
3) В зависимости частоты принимаемых колебаний от направления на радиостанцию.
5.5.5. Какие сигналы поступают на вход балансного смесителя сигнала приемника НАС-1 ?
1) Высокочастотные колебания от клистронного гетеродина и через волноводный переход часть энергии передатчика.
2) Постоянные напряжения, значения которых пропорциональны среднеквадратичным частотам доплеровского спектра соответствующей пары лучей антенны.
3) Отраженные от Земли слабые эхо-сигналы, сдвинутые по частоте относительно излученной частоты на величину FD и сигнал клистронного гетеродина, частота которого выше частоты передатчика на величину промежуточной частоты.
5.5.6. Какие сигналы выделяются на выходе детектора УПЧ НАС-1 ?
1) Сигнал разностной частоты (разность частот клистронного гетеродина и передатчика).
2) Сигналы доплеровской частоты FD.
3) Сигналы промежуточной частоты.
5.5.7. В каких режимах работает система АПЧ НАС-1 ?
1) Поиска. 2) Слежения. 3) Поиска и слежения.
5.5.8. Укажите выражение, связывающее радиальную скорость с путевой скоростью и углом сноса.
1) FD = 2VD/1. 2) FD = 2coscos(c)W/1. 3) VD = Wcoscos(c).
5.5.9. Укажите уравнения ДИСС для определения путевой скорости и угла сноса методом максимума.
1) FD1 = 2coscos(c)W/1; FD2 = 2coscos(c)W/1.
2) = 90 c; FDmax = 2Wcos/1.
3) = c; FDmax = 2Wcos/1.
5.5.10. Какие сигналы формируются на выходе частотомера НАС-1 ?
1) Сигнал разностной частоты (разность частот клистронного гетеродина и передатчика).
2) Постоянные напряжения, значения которых пропорциональны среднеквадратичным частотам доплеровского спектра соответствующей пары лучей антенны.
3) Отраженные от Земли слабые эхо-сигналы, сдвинутые по частоте относительно излученной частоты на величину FD и сигнал клистронного гетеродина, частота которого выше частоты передатчика на величину промежуточной частоты.
5.5.11. По какому принципу построен частотомер НАС-1 ?
1) По принципу «Конденсаторного частотомера».
2) По принципу «Счета числа нулей».
3) По принципу «Резонансного частотомера».
5.5.12. Сигнал какой частоты вырабатывает клистронный гетеродин навигационной автономной системы НАС-1?
1) Сигнал промежуточной частоты.
2) Сигнал доплеровской частоты.
3) Частота сигнала клистронного гетеродина выше частоты передатчика на величину промежуточной частоты.
5.5.13. Какое назначение синхронизатора НАС-1 ?
1) Синхронизатор предназначен для стабилизации частоты, генерируемой магнетроном, путем ее затягивания высокодобротным резонатором.
2) Синхронизатор предназначен для переключения схемы АПЧ из режима поиска в режим слежения.
3) Синхронизатор осуществляет синхронно коммутацию лучей антенны и напряжений на выходе частотомера.
5.5.14.За счет чего уменьшена чувствительность ДИСС системы НАС-1 к изменению углов наклона летательного аппарата?
1) Применением трех антенн, диаграммы направленности которых расположены относительно летательного аппарата в виде буквы Y.
2) Применением двухлучевой двухсторонней антенной системы, имеющей четыре луча, расположенные относительно летательного аппарата в виде буквы X.
3) Стабилизаций антенной системы в плоскости истинного горизонта по сигналам центральной гировертикали.
5.5.15. Чем поддерживается стабильность промежуточной частоты,
получаемой на выходе балансного смесителя сигнала НАС-1 ?
1) С помощью узла стабилизации частоты, генерируемой магнетроном, путем ее затягивания высокодобротным резонатором.
2) Системой автоматической подстройки частоты (АПЧ) клистрона, в которую входит балансный смеситель АПЧ и схема АПЧ.
3) Путем стабилизации напряжения питания клистрона и магнетрона.
5.5.16. Какое назначение полосового фильтра НАС-1 ?
1) В полосовом фильтре выделяется сигнал разностной частоты (доплеровский сигнал), содержащий информацию о скорости объекта.
2) Усиленный сигнал модулируется по амплитуде в полосовом фильтре, при этом фаза высокочастотного сигнала меняется на 180O при переходе модулирующего напряжения через нуль.
3) Полоса фильтра лежит в пределах диапазона доплеровских частот данной системы, в результате чего отфильтровываются все частоты, лежащие вне этого диапазона.
5.5.17. От чего зависит полоса спектра доплеровских частот навигационной автономной системы НАС-1 ?
1) Полоса спектра доплеровских частот определяется частотной характеристикой усилителя приемника.
2) Полоса спектра доплеровских частот определяется шириной диаграммы направленности каждого луча антенны.
3) Полоса спектра доплеровских частот определяется мощностью передатчика.
5.5.18. Чему равна промежуточная частота НАС-1 ?
1) 30 1.5 МГц. 2) 10 кГц 60 Гц. 3) 300 МГц.
5.5.19. Совпадают ли доплеровские спектры 1 и 3 луча (или 2 и 4) на выходе приемного устройства системы НАС-1 при горизонтальном полете?
1) Не совпадают.
2) Совпадают.
3) На выходе приемного устройства формируются напряжения, пропорциональные среднеквадратичным значениям доплеровской частоты.
5.5.20. Какое назначение операционных усилителей ОУ1 и ОУ2 НАС-1?
1) Для воспроизведения функций tgс и secс.
2) Для получения суммы - (А1+А2) и + (А1+А2).
3) Для усиления сигналов рассогласования следящих систем.
5.5.21. Укажите зависимость между доплеровскими частотами системы НАС-1.
1) FD1 = 2coscos(c)W/1; FD2 = 2coscos(c)W/1.
2) = 90 c; FDmax = 2Wcos/1.
3) FD1 + FD3 = FD2 + FD4.
5.5.22. Какие сигналы подаются на балансный смеситель АПЧ НАС-1 в режиме слежения?
1) Высокочастотные колебания от клистронного гетеродина и через волноводный переход часть энергии передатчика.
2) Постоянные напряжения, значения которых пропорциональны среднеквадратичным частотам доплеровского спектра соответствующей пары лучей антенны.
3) Отраженные от Земли слабые эхо-сигналы, сдвинутые по частоте относительно излученной частоты на величину FD и сигнал клистронного гетеродина, частота которого выше частоты передатчика на величину промежуточной частоты.
5.5.23. Какое назначение узла стабилизации НАС-1 ?
1) Для стабилизации напряжения питания генераторов НАС-1.
2) Для стабилизации частоты клистронного гетеродина.
3) Для стабилизации частоты, генерируемой магнетроном, путем ее затягивания высокодобротным резонатором.
5.5.24. Укажите выражение, связывающее доплеровское смещение частоты с радиальной скоростью объекта.
1) FD = 2VD/1. 2) FD = 2coscos(c)W/1. 3) VD = Wcoscos(c).
5.5.25. Какие функции выполняет схема АПЧ НАС-1 в режиме поиска?
1) Вырабатывает пилообразное напряжение, которое, поступая на отражатель клистрона, периодически меняет его частоту.
2) Вырабатывает поисковый импульс, который непрерывно изменяет свое положение на оси времени.
3) Функции стабилизатора частоты магнетрона.
5.5.26. Какие элементы используются в системе НАС-1 для воспроизведения функций tgс и secс ?
1) Функциональные потенциометры.
2) Нагруженные линейные потенциометры.
3) Функциональные диодные преобразователи.
5.5.27. Укажите выражение, связывающее доплеровскую частоту с путевой скоростью и углом сноса.
1) FD = 2VD/1. 2) FD = 2coscos(c)W/1. 3) VD = Wcoscos(c).
5.5.28. Какой сигнал снимается с балансного смесителя АПЧ НАС-1 ?
1) Сигнал доплеровской частоты FD.
2) Сигнал несущей частоты.
3) Сигнал разностной частоты (разность частот клистронного гетеродина и передатчика).

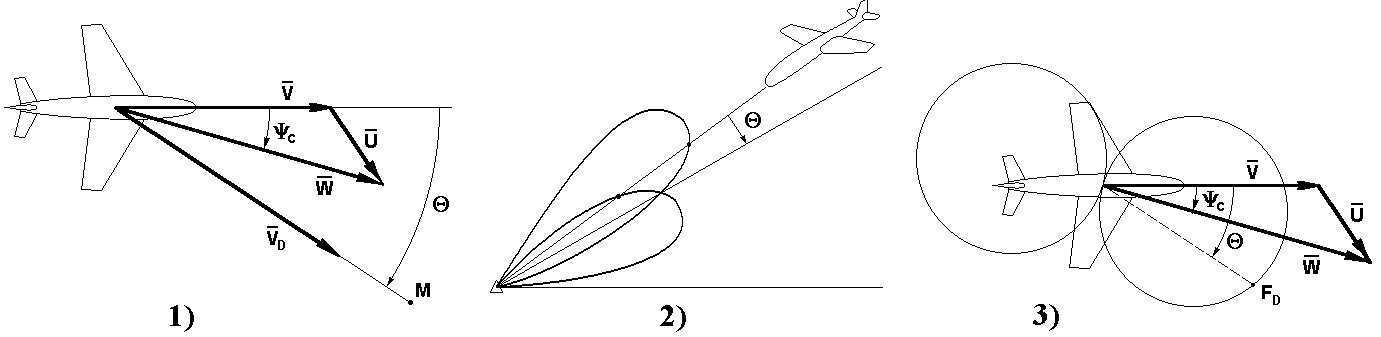

5.5.29. Что называется навигационным треугольником скоростей?
1) Проекция вектора радиальной скорости, направления распространения радиоволны и вертикали места на вертикальную плоскость в направлении распространения радиоволны.
2) Проекция векторного треугольника, составленного из векторов истинной воздушной скорости, радиальной скорости и скорости ветра на горизонтальную плоскость.
3) Проекция векторного треугольника, составленного из векторов истинной воздушной скорости, путевой скорости и скорости ветра на горизонтальную плоскость.
5.5.30. Укажите уравнения ДИСС для определения путевой скорости и угла сноса методом минимума.
1) FD1 = 2coscos(c)W/1; FD2 = 2coscos(c)W1.
2) = 90 c; FDmax = 2Wcos/1.
3) = c; FDmax = 2Wcos/1.
5.5.31. Укажите уравнения вычисления угла сноса и путевой скорости в системе НАС-1.
1) W = 1FD/[2coscos(c)]; = 90 c.
2) A2 = (A - Atgc/m)/2; Asecc = W/k.
3) W = CFр/(8fдFм); c = arcsin[р/(2d/)].
5.5.32. Какие сигналы поступают на вход приемного устройства системы НАС-1 ?
1) На вход приемного устройства, кроме отраженных сигналов, через специальный волноводный переход поступает достаточно интенсивный сигнал несущей частоты fO от передатчика.
2) На вход приемного устройства поступают отраженные от поверхности Земли сигналы лучей 1 - 3 и 2 - 4.
3) На вход приемного устройства поступают отраженные от поверхности Земли сигналы лучей 1 - 3.
5.5.33. Укажите уравнения ДИСС для определения путевой скорости и угла сноса методом сравнения доплеровских частот.
1) FD1 = 2coscos(c)W1; FD2 = 2coscos(c)W1.
2) FD = FDmaxcos(c); FDmax = 2Wcos/1.
3) FD1 + FD3 = FD2 + FD4.
5.5.34. Каким образом изменяется частота клистронного гетеродина навигационной автономной системы НАС-1 ?
1) С помощью схемы АПЧ изменяется напряжение на отражателе клистрона, что приводит к изменению частоты гетеродина.
2) Изменение путевой скорости самолета приводит к изменению частоты клистронного гетеродина.
3) Изменение частоты, генерируемой клистронным гетеродином, осуществляется путем ее затягивания высокодобротным резонатором (с помощью узла стабилизации).
5.5.35. Какие сигналы одновременно присутствуют на входе приемного устройства НАС-1 ?
1) Учитывая, что передача и прием осуществляются одновременно по четырем лучам, два из которых направлены вперед, а два - назад, на входе приемного устройства всегда существуют четыре отраженных сигнала.
2) Учитывая, что передача и прием осуществляются одновременно по трем лучам, два из которых направлены вперед, а один - назад, на входе приемного устройства всегда существуют четыре сигнала (сигнал несущей и три отраженных).
3) Учитывая, что передача и прием осуществляются одновременно по двум лучам, один из которых направлен вперед, а другой - назад, на входе приемного устройства всегда существуют три сигнала (сигнал несущей и два отраженных).
5.5.36. Укажите знак доплеровской частоты лучей НАС-1, направленных вперед и назад.
1) Доплеровская частота луча, направленного назад, имеет положительное значение, а луча, направленного вперед, - отрицательное значение.
2) Доплеровская частота луча, направленного вперед, имеет положительное значение, а луча, направленного назад, - отрицательное значение.
3) Доплеровская частота зависит лишь от скорости относительного движения объекта.
5.5.37. Сколько спектров доплеровских частот выделяется одновременно на выходе приемного устройства НАС-1 ?
1) На выходе приемного устройства выделяются одновременно четыре доплеровских спектра.
2) На выходе приемного устройства выделяются одновременно три доплеровских спектра.
3) На выходе приемного устройства выделяются одновременно два доплеровских спектра.
5.5.38. Укажите зависимость доплеровского сдвига частоты от угла поворота антенны ДИСС в горизонтальной плоскости.
