Методы ориентирования на местности:

Азимут - угол между предметом и направлением на север.

по солнцу и часам (необходимо направить часовую стрелку часов на солнце, в угле между часовой стрелкой и 2 часами (по летнему времени и 1 часом по зимнему) провести биссектрису, она будет указывать на юг)
по народным приметам. Мхи и лишайники располагаются с севера. Муравейники лежат к югу от дерева, с юга склон более пологий. У одиноко стоящего дерева ветки лучше растут в сторону юга, на пеньках - по кольцам Смола у хвойных обильнее накапливается с юга;

определение сторон горизонта

Правила ориентирования на местности. Определение сторон горизонта; определение направления движения на местности.

    Ориентированием называется умение определять свое местонахождение относительно сторон горизонта, окружающих объектов и форм рельефа, находить нужное направление движения и выдерживать его.

     Основные способы ориентирования:

     — по компасу;

     — по небесным светилам (по Солнцу, по звездам, по Луне);

     — по местным признакам.

     В солнечный полдень направление тени указывает на север. Направление на север можно определить по солнцу и часам. Если часовую стрелку направить на солнце, то биссектриса угла между этой стрелкой и направлением на 12 часов (летом на 1 час) будет линией «север — юг». До полудня юг будет находиться справа от солнца, а после полудня — слева.

     Ночью направление на север можно определить по Полярной звезде. Направление на север и юг можно определить и по местным признакам:

     — зимой снег больше подтаивает на южных склонах холмов, бугров и северных скатах ям и углублений;

     — лишайники и мхи сильнее развиты с северной стороны стволов деревьев;

     — на смолистых деревьях в жаркую погоду с южной стороны выделяется больше смолы;

     — в горах южные склоны более сухие и теплые;

     — лесные просеки, как правило, прорубают в направлениях север — юг и запад — восток;

     — северный склон муравейника обычно круче, чем южный.

ОПРЕДЕЛЕНИЕ СТОРОН ГОРИЗОНТА НА МЕСТНОСТИ

а) Определение сторон горизонта по Солнцу

"Ориентирование по Солнцу.
Воткните в песок палку. Отметьте конецъ тени камешком. Подождите 20 минут. Отметьте конецъ камешком.
Линия, соединяющая 2 камешка направлена с запада на восток."

По Солнцу (с помощью часов).
В солнечную погоду при наличии часов можно определить стороны горизонта в любое время дня. Для это надо часы, лежащие на ладони, повернуть так, чтобы их стрелка была направлена на Солнце, а затем угол, образованный ею и направлением на цифру 12, разделить пополам. Линия, делящая этот угол пополам, покажет направление на юг. При этом до полудня надо делить тот угол на циферблате, который часовая стрелка должна пройти до 12 ч, а после полудня - тот, который она уже прошла после12ч (рис. 9). Однако этот способ петом, особенно на южных широтах, недостаточно точен. Ошибка гложет достигать 25°. Для повышения точности необходимо применять тот же способ, только несколько видоизмененный. На циферблате надо найти середину между часовой стрелкой и цифрой 12, потом к этой точке приложить спичку перпендикулярно циферблату и затем, наклонив часы под углом 40-45°. к горизонтальной плоскости, поворачивать их вокруг оси стрелок, пока тень от спички не пройдет через центр циферблата. Линия, проведенная от оси стрелок к цифре 12, покажет направление на юг.

Приближенное (глазомерное) определение сторон горизонта по Солнцу производится исходя из того, что в северном полушарии Солнце примерно находится:
- в 7 часов - на востоке;
- в 13 часов - на юге;
- в 19 часов - на западе;
- в 1 час - на севере.
Среднее перемещение Солнца в течение 1 ч равно 15°. Разность времени в данный момент и в 13 часов (в полдень), умноженная на 15, даст угол, на который Солнце в данный момент отклонено от направления на юг.
О

пределение сторон горизонта по Солнцу с помощью часов выполняется следующим образом. Держа часы в горизонтальном положении, поворачивают их так, чтобы часовая стрелка своим острием была направлена в сторону Солнца. Прямая, делящая угол между часовой стрелкой и направлением от центра часов на цифру "1" циферблата, укажет направление на юг (рис. 1).
Для повышения точности определения сторон горизонта этим способом в южных районах можно применить несколько видоизмененный способ (рис. 2):

- часам придают не горизонтальное, а наклонное положение (для широты 50-40° -под углом 40-50° к горизонту), при этом часы держат цифрой "1" от себя;
- найдя на циферблате середину дуги между часовой стрелкой и цифрой "1", прикладывают здесь спичку, как показано на рисунке, т. е. перпендикулярно циферблату;
- не изменяя положения часов, поворачиваются вместе с ними по отношению к Солнцу так, чтобы тень от спички проходила через центр циферблата.
В этот момент цифра "1" будет находиться в направлении на юг.

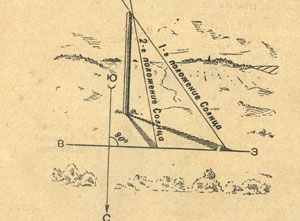

Можно приближенно определить направление сторон горизонта по перемещению вершины тени. Для этого на ровной площадке устанавливают палку и отмечают (колышком, камнем) вершину ее тени. Через 10-20 мин отмечают второе положение вершины тени. Прямая от первой отметки ко второй укажет приближенно направление запад - восток, а перпендикуляр к ней - север-юг (рис. 3).

Удобство этого способа заключается в том, что он может применяться, когда время неизвестно.

б) Определение сторон горизонта по Полярной звезде

Практически для простейших определений принимается, что Полярная звезда находится в направлении на север (отклонение-* около 1°).

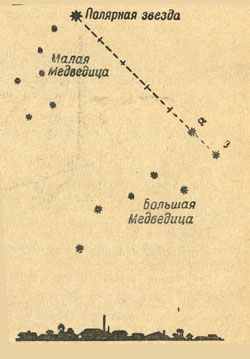

Местоположение Поляр ной звезды определяется по созвездию Большой Медведицы: мысленно продолжают прямую, проходящую через две крайние звезды "ковша" (а и р), и откладывают на ней расстояние, равное пятикратному видимому расстоянию между этими двумя звездами. Здесь находится Полярная звезда, которая опознается по яркости; она ярче всех окружающих ее звезд и примерно равна по яркости звездам созвездия Большой Медведицы. Кроме того, Полярная звезда является концевой звездой "ручки ковша" созвездия Малой Медведицы (рис. 4).

в) Определение сторон горизонта по признакам местных предметов

Признаки, обусловленные расположением предметов по отношению к Солнцу:
- кора большинства деревьев грубее на северной стороне, тоньше, эластичнее (у березы - светлее) - на южной;
- у сосны вторичная (бурая, потрескавшаяся) кора на северной стороне поднимается выше по стволу;
- с северной стороны деревья, камни, деревянные, черепичные и шиферные кровли раньше и обильнее покрываются лишайниками, грибками;
- на деревьях хвойных пород смола более обильно накапливается с южной стороны;
- муравейники располагаются с южной стороны деревьев, пней и кустов; кроме того, южный скат муравейников пологий, а северный - крутой;
- весной травяной покров более развит на северных окраинах полян, прогреваемых солнечными лучами; в жаркий период лета - на южных, затененных;
- ягоды и фрукты раньше приобретают окраску зрелости (краснеют, желтеют) с южной стороны;
- летом почва около больших камней, строений, деревьев и кустов более сухая с южной стороны, что можно определить на ощупь;
- снег быстрее подтаивает на южных склонах; в результате подтаивания на снегу образуются зазубрины - "шипы", направленные на юг;
- в горах дуб чаще произрастает на южных склонах. Прочие признаки:
- алтари православных церквей, часовен и лютеранских кирок обращены на восток, а главные входы расположены с западной стороны;
- алтари католических церквей (костелов) обращены на запад;
- приподнятый конец нижней перекладины креста церквей обращен на север;
- кумирни (языческие молельни с идолами) обращены фасадом на юг;
- просеки в больших лесных массивах, как правило, ориентируются в направлении север - юг и запад - восток; нумерация кварталов лесных массивов в СССР идет с запада на восток и далее на юг.
Ввиду того что под воздействием различных причин в действительности бывает много отклонений от перечисленных правил, при ориентировании необходимо учитывать не один, а несколько признаков.

г) Определение сторон горизонта с помощью карты

Для решения задачи необходимо ориентировать карту по линии местности или ориентирам; затем заметить ориентир вдоль восточной или западной рамки карты в северном направлении. Направление на ориентир будет направлением на север.

По материалам сайта:

ссылка скрыта

Определение сторон горизонта с помощью карты

Определение сторон горизонта с помощью карты

Для решения этой задачи необходимо ориентировать карту по линии местности или ориентирам; затем заметить ориентир вдоль восточной или западной рамки карты в северном направлении. Направление на ориентир будет направлением на север.

Точку своего стояния на карте возможно определить следующими различными способами (при выборе способа учитываются условия обстановки, в том числе условия работы с картой и наличие приборов, а также требуемая точность и условия видимости).

По ближайшим местным предметам на глаз. Способ применяется преимущественно на обычной среднепересечен-ной местности в светлое время суток при расположении точки стояния на контурах, обозначенных на карте, или в непосредственной близости от ориентиров (местных предметов или элементов рельефа). Порядок работы следующий: ориентируют карту и, опознав на ней и на местности 1—2 предмета, на глаз определяют расстояние до них и помечают точку своего стояния на карте.

Промером расстояния. Способ применяется главным образом при движении по дороге или вдоль линейного контура и преимущественно на закрытой местности или при плохих условиях видимости, Сущность способа: измеряется расстояние (спидометром, шагами) от любого ориентира, расположенного у дороги или линейного контура, до определяемой точки стояния; затем это расстояние откладывается по масштабу на карте вдоль дороги (линейного контура) в соответствующем направлении.

Обратной засечкой по одному ориентиру. Этим способом точку стояния возможно определить при нахождении на дороге или другом линейном контуре и видимости хотя бы одного ориентира, расположенного так, чтобы угол засечки был не менее 20°. Карту ориентируют по линии на местности. Визирную линейку одним концом прикладывают к изображению ориентира на карте. Не нарушая положения карты, визирную линейку поворачивают по направлению ориентира на местности. Прочерчивают на себя вдоль линейки прямую. Точка пересечения этой прямой с линией ориентирования и будет точкой стояния.

Обратной засечкой по 2—3 ориентирам. Способ применяется преимущественно на открытой местности с малым количеством ориентиров. Сориентировав карту с учетом магнитного склонения, последовательно визируют и прочерчивают направления от нескольких ориентиров, как это делалось в предыдущем случае. Точка пересечения этих линий и будет точкой стояния.

Способ Болотова. Способ эффективен даже в том случае, когда предварительное ориентирование карты невозможно. Решение задачи требует не менее трех ориентиров, имеющихся на карте и видимых на местности с точки стояния. Порядок действий следующий:

1) на листе прозрачной бумаги, положенной горизонтально на жесткую основу, из одной точки, намеченной произвольно, но с учетом имеющихся ориентиров прямым визированием прочертить направления на выбранные ориентиры;

2) наложить прозрачную бумагу на карту так, чтобы все три прочерченных направления прошли через соответствующие ориентиры на карте;

3) перенести (переколоть) центральную, первоначально намеченную точку на карту; это и будет искомая точка стояния.

По материалам сайта:

ссылка скрыта

ориентирование с помощью гномона

Определение местного полдня с помощью гномона.

При отсутствии, поломке или остановке часов для определения времени пользуются примитивным устройством, известным еще в глубокой древности, - вертикальным шестом - гномоном (рис. 5).

Если в ясный солнечный день воткнуть в землю строго вертикально (проверить это можно с помощью простейшего отвеса) 1-1,5 метровый шест, то по мере приближения Солнца к зениту тень, которую он отбрасывает, непрерывно укорачивается. Конец ее отмечается колышками. Момент, когда тень окажется самой короткой, и будет местным полднем - 12 ч, т.е. временем, когда Солнце прошла через местный меридиан. Гномоном может послужить дерево, скала, телеграфный столб и любой другой вертикально стоящий предмет.

Для определения времени можно воспользоваться обыкновенным компасом. Для этого измеряют азимут на Солнце и делят его на 15. Это число соответствует одной двадцатьчетвертой части окружности, составляющей величину поворота Земли за 1 ч. К полученному частному добавляется единица.

Если, например, азимут на Солнце составил 105 градусов, то 105:15=7. Добавив 1, мы получаем 8ч по местному времени.

Рис 6. Определение времени с помощью созвездия Большая Медведица

Ночью можно воспользоваться "звездными часами". Циферблатом для них служит небосвод с Полярной звездой в центре, а стрелкой - воображаемая линия, проведенная к ней через две крайнипе звезды ковша Большой Медведицы (рис. 6).

Небосвод мысленно делится на двенадцать частей, каждая из которых соответствует условному часу. Внизу будет располагаться 6 ч, сверху -12. Определив час, на который указывает стрелка, к нему прибавляют порядковый номер текущего месяца с десятыми (каждые трое суток=0,1). Полученную сумму надо удвоить, а затем отнять ее от постоянного числа 53,3. Если разность превысит число 24, то отнять надо еще 24. Результат этих несложных вычислений и есть местное время.

Например, 15 августа стрелка "звездных часов" показывала 6. Поскольку порядковый номер августа 8, а 15 дней составляют 0,5, то 6+8,5 = 14,5; 14,5*2 = 29, 53,3 - 29 = 24,3; 24,3 - 24 = 0,3. Следовательно, местное время - 0 ч 20 мин.

способо вычисления географической долготы лежит определение разницы во времени между наступлением местного полудня и показаниями часов в этот момент (если они поставлены по астрономическому времени).
Местный полдень определяют с помощью шеста длиной 1-1,5м и нескольких колышков (рис. 11). Шест втыкают в землю строго вертикально (это легко проверить отвесом), а затем, по мере приближения Солнца к зениту, отмечают колышками край тени, отбрасываемой шестом. Тень, перемещаясь, постепенно укорачивается, и тот момент, когда она стала самой короткой, и есть местный полдень (прохождение Солнца через данный меридиан). Теперь остается только записать показания часов и произвести несложный расчет. При переводе часов в градусы надо исходить из того, что 1 ч соответствует 15°4' долготы, а минута - 1°4' долготы. Следует учесть, что угловая скорость движения солнца меняется в зависимости от времени года, и поэтому в расчет необходимо внести поправку, взятую из таблицы уравнения времени. В зависимости от знака, стоящего перед поправкой, ее либо вычитают, либо прибавляют (табл. 9).
Если часы поставлены по восточному стандартному времени, то его следует перевести сначала в гринвичское, прибавив 5 ч. Затем, прибавив или отняв поправку, полученный результат перевести в градусы. Например, 12 марта местный полдень наступил, когда часы показывали 14 ч 2 мин, что по Гринвичу с учетом неясной поправки (15 ч) и поправки уравнения времени (-10 мин) будет соответствовать 18 ч 52 мин (14 ч 2 мин + 5 ч - 10 мин).
Искомая разность (18 ч 52 мин - 12 ч) равна 6 ч 52 мин, что при переводе в градусы соответствует 103° долготы, причем долготы западной, так как местный полдень наступил позже гринвичского. Долгота определяется с точностью 2-3°.

Ориентирование по компасу

Наиболее простыми и распространенными приборами для ориентирования являются компасы: Андрианова, артиллерийский и спортивный жидкостный. Первый позволяет производить расчеты в градусах и в тысячных. Надписи на неподвижной шкале градусных делений (цена эдного 3°) расположены по часовой стрелке через 15°, а в тысячных - в обратном направлении через 500 тысячных. Визирное приспособление подвижно. Артиллерийский компас отградуирован только в тысячных с ценой деления 100 тысячных по часовой стрелке. Визирное приспособление неподвижно, а вращается только шкала (лимб), что позволяет, не меняя положение компаса, быстро совмещать ну-певое деление лимба с северным концом магнитной стрелки. Зеркало на откидной крышке дает возможность при визировании на предмет контролировать ориентирование компаса и производить отсчет по лимбу. Очень удобен для использования спортивный компас, стрелка которого помещена в специальную жидкость, благодаря чему она быстро успокаивается и почти не колеблется при движении.
