IV. МАГНИТНОЕ ПОЛЕ. ПРИНЦИП СУПЕРПОЗИЦИИ. СИЛОВОЕ ДЕЙСТВИЕ МАГНИТНОГО

ПОЛЯ.

- закон Био-Савара-Лапласа.

- принцип суперпозиции магнитных полей.

- связь магнитной индукции с напряженностью поля . - магнитная индукция в центре кругового тока

- магнитная индукция прямого проводника с током.

- магнитная индукция поля, cоздаваемого отрезком прямого проводника с током.

- магнитная индукция поля, создаваемого длинным соленоидом в средней его части (здесь n=)

- магнитный момент контура с током.

- механический момент, действующий на контур

с током в магнитном поле. d - сила Ампера.

- сила Лоренца.

С: § § 42-44, 47. Д: § § 14.2, 15.1, 15.2, 15.4,

Т: § § 110-115. Ч: § § 21, 22. B: § 11.

ОЭ: § § YIII, IX, XI. Ф: § 15.

IV.I Закон Био-Савара-Лапласа. Задачи: Ч: 21-10, 21-21, 21-22, 21-23, 21-31, 21- 33. В: 11.3, 11.15, 11.23, 11.26.

- 19 -

IV.2 Сила Ампера. Сила Лоренца.

Задачи: Ч: 22-3, 22-4, 22-11, 22-14, 22-25, 23-5, 23-6,

23-9, 23-18, 23-23.

В: 11.55, 11.56, 11.58, 11.69, 11.70, 11.73,

11.77, 11.86.


Для самостоятельного решения рекомендуются решить следующие задачи.


42(21.21). Бесконечно длинный прямой провод согнут под прямым углом. По проводнику течет ток 20 А. Какова магнитная индукция в точке А (см. рис.), если r = 5 см? (40 мкТл)



43(21.31). Бесконечно длинный тонкий проводник с током 50 А имеет изгиб (плоскую петлю) радиусом 10 см. Определить в точке 0 магнитную индукцию поля. создаваемого этим током в случаях, изображенных на рис. ( 157 мкТл, 286 мкТл)

44(21.33). Электрон в невозбужденном атоме водорода движется вокруг ядра по окружности радиусом 53 пм. Вычислить силу эквивалентного кругового тока и напряженность поля в центре окружности. (1,1 мА,10 мА/м)

45(22.3). Квадратная проволочная рамка расположена в одной плоскости с длинным прямым проводом так. что две ее стороны параллельны проводу. По рамке и проводу текут одинаковые токи 1 кА. Определить силу, действующую на рамку, если ближайшая к проводу сторона рамки находится на расстоянии, равном ее длине. (О,1 Н)

46(22.14). Магнитный момент витка равен 0.2 Дж/Тл. Определить силу тока в витке, если его диаметр 10 см. (25.5 А)

47(23.9). Протон, прошедший ускоряющую разность потенциалов 600 В влетел в однородное магнитное поле с индукцией 0,3 Тл и начал двигаться по окружности. Вычислить ее радиус. (12мм)

К олимпиаде рекомендуем решить следующие задачи


- 20 -

Задача 48. (студенческая физическая олимпиада МАМИ)

Неподвижный тонкий диск радиуса R. равномерно заряженный с одной стороны с поверхностной плотностью  вращается вокруг своей оси с угловой скоростью . Найти индукцию магнитного поля в центре диска.

Ответ:

Задача 49.

Тонкий проводник в виде кольца массой т свободно подвешен

на упругой нити в однородном магнитном поле, индукция которого

B. По кольцу течет ток i. Найти период малых крутильных колебаний кольца относительно вертикальной оси.


Ответ: Т =


Задача 50. (студенческая физическая олимпиада МАМИ)

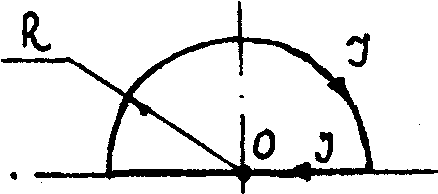

Найти модуль и направление

вектора силы, действующей на единицу длины тонкого проводника

с током J в точке O, если проводник изогнут, как показано на рисунке.


Ответ:


Если решение задач 48-50 вызывает затруднения, рекомендуем обратиться к (0Э) с. 35-36, 27-28.
