Глава 7 Топологии
В этой главе:
- Определение понятия топология
- Шинная топология, ее преимущества и недостатки
- Топология "звезда", ее преимуществ и недостатки
- Внешние терминаторы
- Активные и пассивные концентраторы
- Характеристики топологии "расширенная звезда", определение
- длины кабеля для топологии "звезда" и способы увеличения размеров области охватываемой сетью с топологией "звезда”
- Аттенюация
Введение
В главе 6, "ARP и RARP”, было рассказано, каким образом устройства в локальных сетях используют протокол преобразования адреса ARP перед отправкой данных получателю. Было также выяснено, что происходит, если устройство в одной сети не знает адреса управления доступом к среде передачи данных (МАС-цреса) устройства в другой сети. В этой главе рассказывается о топологиях, используемых при создании сетей.
Топология
В локальной вычислительной сети (ЛВС) все рабочие станции должны быть соединены между собой Если в ЛВС входит файл-сервер, он также должен быть подключен к рабочим станциям. Физическая схема, которая описывает структуру локальной сети, называется топологией В этой главе описываются три типа топологий шинная, “звезда" и "расширенная звезда" (рис 71 , 72)

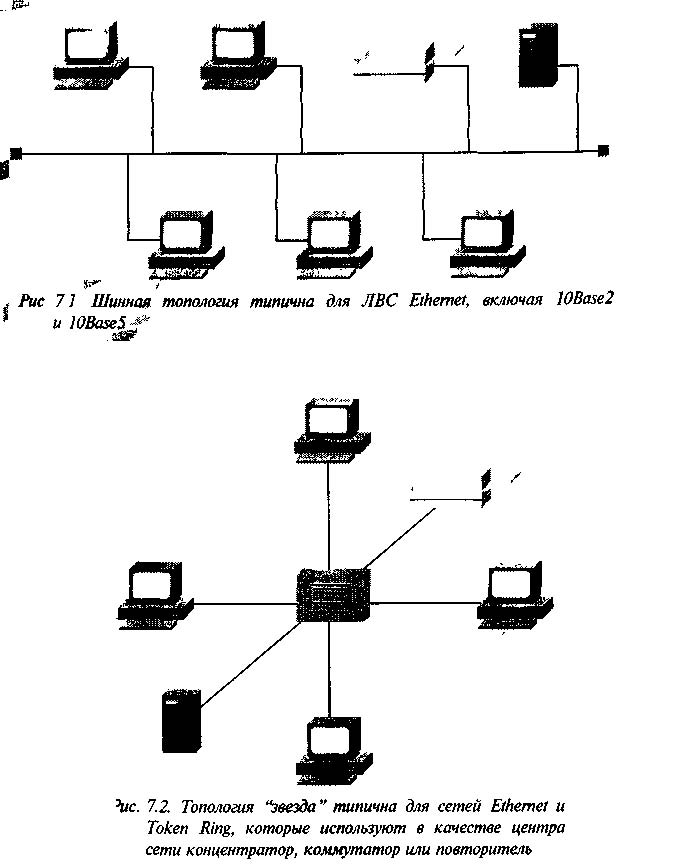

Рисунок 7.1. Шинная топология типична для ЛВС Ethernet, включая 10Base2 и 10BaseS
Рисунок 7.2. Топология «звезда» типична для сетей Ethernet и Token Ring, которые используют в качестве центра сети концентратор, коммутатор или повторитель
Шинная топология

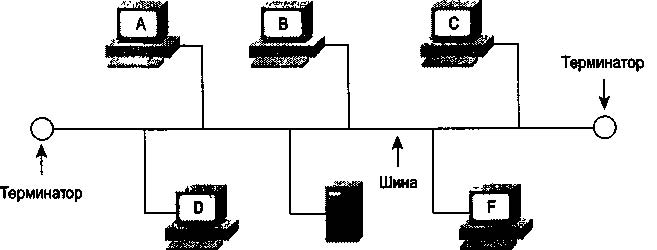

Шинная топология представляет собой топологию, в которой все устройства локальной сети подключаются к линейной сетевой среде передачи данных. Такую линейную среду часто называют каналом, шиной или трассой. Каждое устройство, например, рабочая станция или сервер, независимо подключается к общему шинному кабелю с помощью специального разъема (рис. 7.3). Шинный кабель должен иметь на конце согласующий резистор, или терминатор, который поглощает электрический сигнал, не давая ему отражаться и двигаться в обратном направлении по шине.
Передача сигнала в сети с шинной топологией
Когда источник передает сигналы в сетевую среду, они движутся в обоих направлениях от источника (рис. 7.4). Эти сигналы доступны всем устройствам в ЛВС. Как уже известно из предыдущих глав, каждое устройство проверяет проходящие данные. Если MAC-или IP-адрес пункта назначения, содержащийся в пакете данных, не совпадает с соответствующим адресом этого устройства, данные игнорируются. Если же MAC-или IP-адрес пункта назначения, содержащийся в пакете данных, совпадает с соответствующим адресом устройства, то данные копируются этим устройством и передаются на канальный и сетевой уровни эталонной модели OSI.

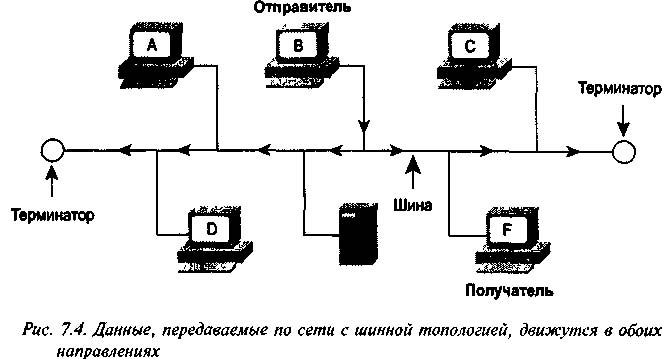

Рисунок 7.4. Данные, передаваемые по сети с шинной топологией, движутся в обоих направлениях
На каждом конце кабеля устанавливается терминатор (рис. 7.4). Когда сигнал достигает конца шины, он поглощается терминатором. Это предотвращает отражение сигнала и повторный прием его станциями, подключенными к шине.
Для того чтобы гарантировать, что в данный момент передает только одна станция, в сетях с шинной топологией используется механизм обнаружения конфликтов, иначе, если несколько станций одновременно попытаются осуществить передачу, возникнет конфликт. В случае возникновения конфликта данные от каждого устройства взаимодействуют друг с другом (т.е. импульсы напряжения от каждого из устройств будут одновременно присутствовать в общей шине), и таким образом, данные от обоих устройств будут повреждаться. Область сети, в пределах которой был создан пакет и возник конфликт, называется доменом конфликта. В шинной топологии, если устройство обнаруживает, что имеет место конфликт, сетевой адаптер отрабатывает режим повторной передачи с задержкой. Поскольку величина задержки перед повторной передачей определяется с помощью алгоритма, она будет различна для каждого устройства в сети, и, таким образом, уменьшается вероятность повторного возникновения конфликта.
Преимущества и недостатки шинной топологии
Типичная шинная топология имеет простую структуру кабельной системы с короткими отрезками кабелей. Поэтому по сравнению с другими топологиями стоимость ее реализации невелика. Однако низкая стоимость реализации компенсируется высокой стоимостью управления. Фактически, самым большим недостатком шинной топологии является то, что диагностика ошибок и изолирование сетевых проблем могут быть довольно сложными, поскольку здесь имеются несколько точек концентрации.
Так как среда передачи данных не проходит через узлы, подключенные к сети, потеря работоспособности одного из устройств никак не сказывается на других устройствах. Хотя использование всего лишь одного кабеля может рассматриваться как достоинство шинной топологии, однако оно компенсируется тем фактом, что кабель, используемый в этом типе топологии, может стать критической точкой отказа. Другими словами, если шина обрывается, то ни одно из подключенных к ней устройств не сможет передавать сигналы.
Топология "звезда"
В сетях, использующих топологию "звезда", сетевой носитель соединяет центральный концентратор с каждым устройством, подключенным к сети. Физический вид топологии "звезда" напоминает радиальные спицы, исходящие из центра колеса (рис. 7.5). В этой топологии используется управление из центральной точки, а связь между устройствами, подключенными к сети, осуществляется посредством двухточечных линий между каждым устройством и центральным каналом или концентратором.

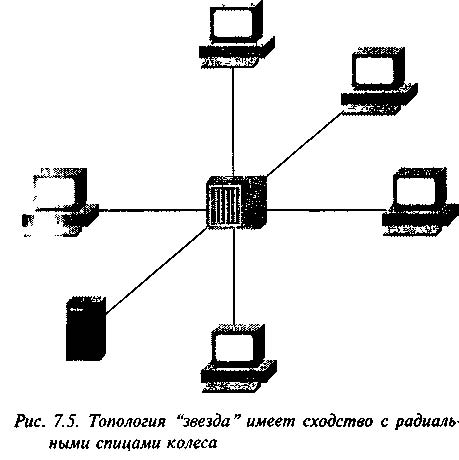

Рисунок 7.5. Топология «звезда» имеет сходство с радиальными спицами колеса
Весь сетевой трафик в звездообразной топологии проходит через концентратор. Вначале данные посылаются концентратору, а затем концентратор переправляет их устройству в соответствии с адресом, содержащимся в данных.
В сетях с топологией "звезда" концентратор может быть активным или пассивным. Активный концентратор не только соединяет участки среды передачи, но и регенерирует сигнал, т.е. работает как многопортовый повторитель. Благодаря выполнению регенерации сигналов, активный концентратор позволяет данным перемешаться на более значительные расстояния. В отличие от активного концентратора, пассивный только соединяет участки сетевой среды передачи данных.
Преимущества и недостатки топологии "звезда"
Большинство проектировщиков сетей считают топологию "звезда" самой простой с точки зрения проектирования и установки. Это объясняется тем, что сетевая среда выходит непосредственно из концентратора и прокладывается к месту установки рабочей станции. Другим достоинством этой топологии является простота обслуживания: единственной областью концентрации является центр сети. Также топология "звезда" позволяет легко диагностировать проблемы и изменять схему прокладки. Кроме того, к сети, использующей топологию "звезда", легко добавлять рабочие станции. Если один из участков сетевой среды передачи данных обрывается или закорачивается, то теряет связь только устройство, подключенное к этой точке. Остальная часть сети будет функционировать нормально. Короче говоря, топология "звезда" считается наиболее надежной.
В некотором смысле достоинства топологии "звезда" могут считаться и ее недостатками. Например, наличие отдельного отрезка кабеля для каждого устройства позволяет легко диагностировать отказы, однако, это же приводит и к увеличению количества отрезков. В результате повышается стоимость установки сети с топологией "звезда". Другой пример: концентратор может упростить обслуживание, поскольку все данные проходят через эту центральную точку; однако, если концентратор выходит из строя, то перестает работать вся сеть.
Область покрытия сети с топологией "звезда"
Максимально допустимая длина отрезков сетевого кабеля между концентратором и любой рабочей станцией (их еще называют горизонтальной кабельной системой) составляет 100 метров. Величина максимальной протяженности горизонтальной кабельной системы устанавливается Ассоциацией электронной промышленности (Electronic Industries Association, EIA) и Ассоциацией телекоммуникационной промышленности (Telecommunications Industry Association, TIA). Эти две организации совместно создают стандарты, которые часто называют стандартами EIA/TIA. В частности, для технического выполнения горизонтальной кабельной системы был и остается наиболее широко используемым стандарт EIA/TIA-568B.
В топологии "звезда" каждый отрезок горизонтальной кабельной системы выходит из концентратора, во многом напоминая спицу колеса. Следовательно, локальная сеть, использующая этот тип топологии, может покрывать область 200x200 метров. Понятно, бывают случаи, когда область, которая должна быть покрыта сетью, превышает размеры, допускаемые простой топологией "звезда". Представим себе здание размером 250x250 метров. Сеть с простой звездообразной топологией, отвечающая требованиям к горизонтальной кабельной системе, устанавливаемым стандартом EIA/TIA-568B, не может полностью покрыть здание с такими размерами. Как показано на рис. 7.6, рабочие станции находятся за пределами области, которая может быть накрыта простой звездообразной топологией, и, как и изображено, они не являются частью этой сети.
Когда сигнал покидает передающую станцию, он чистый и легко различимый. Однако по мере движения в среде передачи данных сигнал ухудшается и ослабевает (рис. 7.7) — чем длиннее кабель, тем хуже сигнал; это явление называется аттенюацией. Поэтому, если сигнал проходит расстояние, которое превышает максимально допустимое, нет гарантии, что сетевой адаптер сможет этот сигнал прочитать.

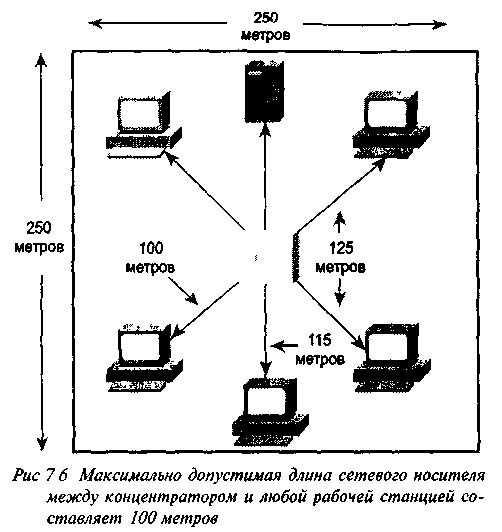

Рисунок 7.6. Максимально допустимая длина сетевого носителя между концентратором и любой рабочей станцией составляет 100 метров

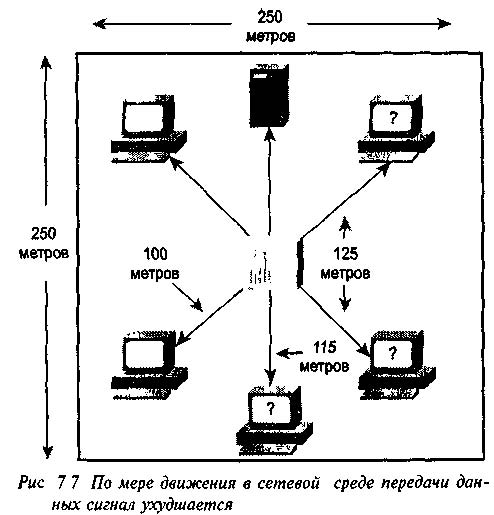

Рисунок 7.7. По мере движения в сетевой среде передачи данных сигнал ухудшается
Топология "расширенная звезда"
Если простая звездообразная топология не может покрыть предполагаемую область сети, то ее можно расширить путем использования межсетевых устройств, которые не дают проявляться эффекту аттенюации, результирующая топология называется топологией "расширенная звезда".
Еще раз представим себе здание размером 250x250 метров Для того чтобы звездообразная топология могла эффективно использоваться в этом здании, ее необходимо расширить За счет увеличения длины кабелей горизонтальной кабельной системы это делать нельзя, поскольку нельзя превышать рекомендуемую максимальную длину кабеля Вместо этого можно использовать сетевые устройства, которые препятствуют деградации сигнала.
Чтобы сигналы могли распознаваться принимающими устройствами, используются по-вторители, которые берут ослабленный сигнал, очищают его, усиливают и отправляют дальше по сети. С помощью повторителей можно увеличить расстояние, на которое может простираться сеть (рис. 7.8). Повторители работают в тандеме с сетевыми носителями и, следовательно, относятся к физическому уровню эталонной модели OSI.
Рисунок 7.8. Повторители увеличивают расстояние, на которое может функционировать сеть с топологией «звезда». Это видно на примере сети, использующей топологию «расширенная звезда»
Резюме
- Физическая схема структуры локальной сети называется топологией.
- Шинная топология представляет собой топологию, в которой все устройства локальной сети подключаются к линейной сетевой среде передачи данных. Типичная шинная топология имеет простую структуру кабельной системы с короткими отрезками кабелей.
- В локальных сетях, использующих топологию "звезда", отрезки сетевого кабеля соединяют центральный концентратор с каждым устройством, подключенным к сети.
- Максимально допустимая длина отрезка кабеля в сети с топологией "звезда" составляет 100 метров.
- Топология "звезда" может расширяться путем использования межсетевых устройств, которые предотвращают ослабление сигнала.
