Материаловедение - прикладная наука о связи состава, строения и свойств материалов. Теоретической основой материаловедения являются соответствующие разделы физики и химии. Для конструкционных материалов основными свойствами являются:
- физические: плотность, теплопроводность, теплоемкость, электропроводность, магнитные свойства;
- химические: способность вступать в химические соединения, жаростойкость;
- механические: прочность, пластичность, твердость, упругость и вязкость.;
- технологические: жидкотекучесть, ковкость, обрабатываемость резанием;
- эксплуатационные: сопротивление коррозии, изнашиванию и усталости, жаропрочность, хладостойкость и др.
Все эти свойства определяются составом и строением материалов.
- СТРОЕНИЕ И СВОЙСТВА МАТЕРИАЛОВ
1.1. Характеристика кристаллических решеток
В природе существуют две разновидности твердых тел, различающиеся по своим свойствам: кристаллические и аморфные.
Кристаллические тела остаются твердыми, т.е. сохраняют приданную им форму до определенной температуры, при которой они переходят в жидкое состояние. При охлаждении процесс идет в обратном направлении. Переход из одного состояния в другие протекает при определенной температуре плавления.
Аморфные тела при нагреве размягчаются в большом температурном интервале, становятся вязкими, а затем переходят в жидкое состояние. При охлаждении процесс идет в обратном направлении.
Кристаллическое состояние твердого тела более стабильно, чем аморфное. В результате длительной выдержки при температуре, а в некоторых случаях при деформации, нестабильность аморфного состояния проявляется в частичной или полной кристаллизации. Пример: помутнение неорганических стекол при нагреве.
Кристаллические тела характеризуются упорядоченной структурой. В зависимости от размеров структурных составляющих и применяемых методов их выявления используют следующие понятия: тонкая структура, микро- и макроструктура.
^ Тонкая структура описывает расположение элементарных частиц в кристалле и электронов в атоме. Изучается дифракционными методами рентгенографии и электронографии. Большинство кристаллических материалов состоит из мелких кристалликов - зерен. Наблюдают такую микроструктуру с помощью оптических или электронных микроскопов. Макроструктуру изучают невооруженным глазом или при небольших увеличениях, при этом выявляют раковины, поры, форму и размеры крупных кристаллов.
Закономерности расположения элементарных частиц в кристалле задаются кристаллической решеткой. Для описания элементарной ячейки кристаллической решетки используют шесть величин: три отрезка - равные расстояния до ближайших элементарных частиц по осям координат a, b, c и три угла между этими отрезками

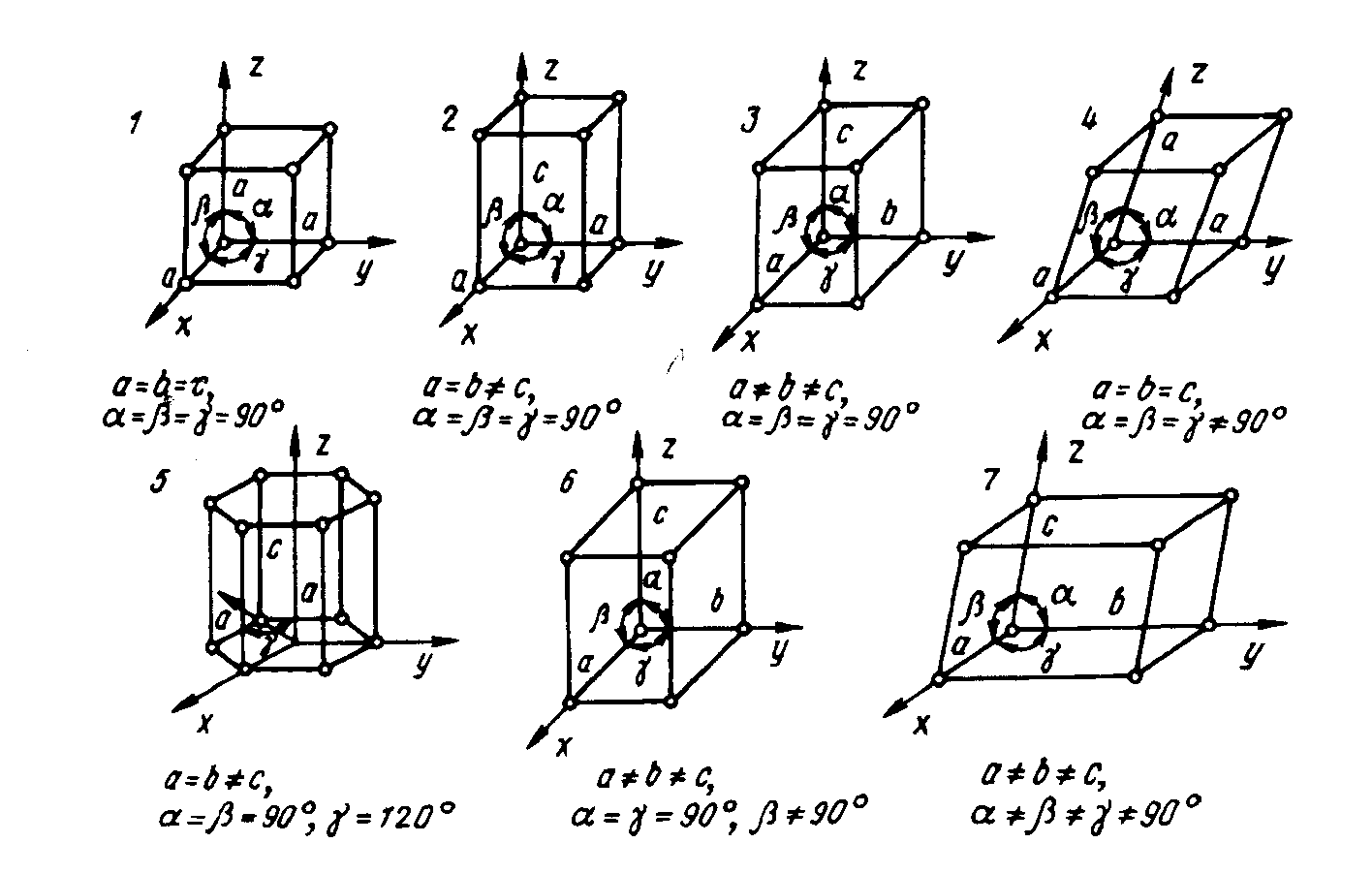

. Соотношения между этими величинами определяют форму ячейки. По форме ячеек все кристаллы подразделяются на семь систем, типы кристаллических решеток которых представлены на рис.1.
Рис.1.
1 – кубическая; 2 – тетрагональная; 3 – ромбическая; 4 – ромбоэдрическая; 5 – гексагональная; 6 – моноклинная; 7 – триклинная

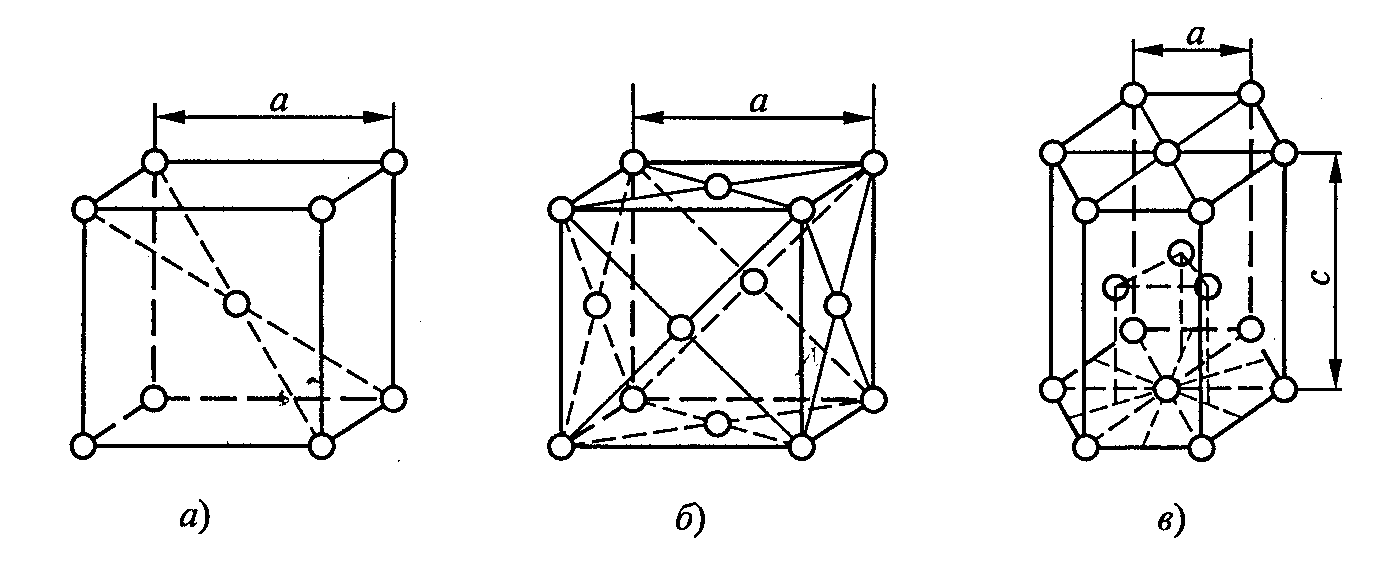

Отрезки a, b, c - периоды решетки, определяют размер элементарной ячейки. В большинстве случаев решетки сложнее, так как элементарные частицы находятся не только в узлах кристаллической решетки, но и на ее гранях или в центре решетки. Наиболее распространенные сложные кристаллические решетки металлов представлены на рис.2.
Рис. 2.
а) объемно-центрированная кубическая (ОЦК); б) гране-центрированная кубическая (ГЦК); в) гексагональная плотноупакованная (ГПУ).

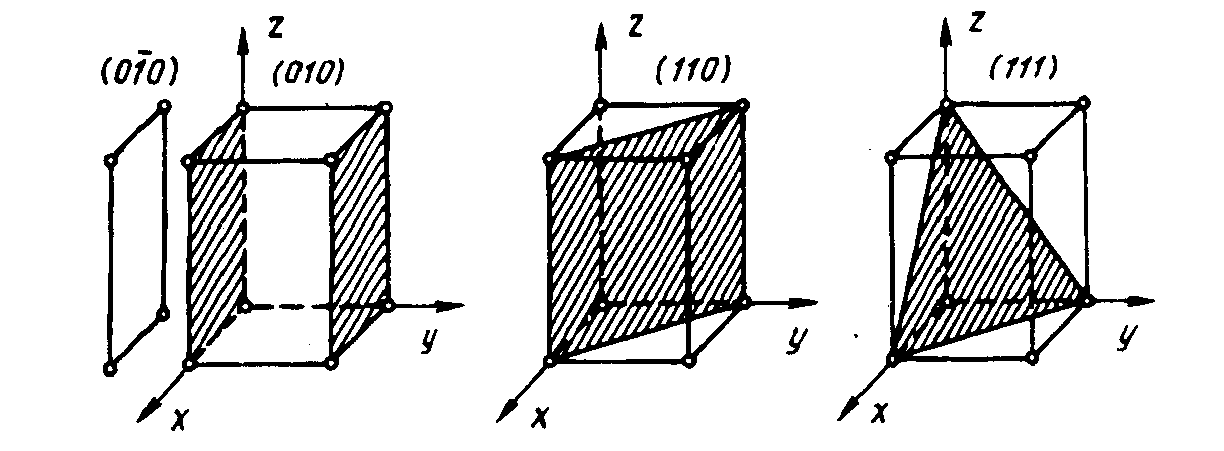

Для задания направления в кристаллической решетке и расположения плоскостей кристалла используются кристаллографические индексы (индексы Миллера). Положение атомных плоскостей в кристалле определяется отрезками, отсекаемыми этими плоскостями при их пересечении с осями координат x, y, z. Эти отрезки измеряются целыми числами m, n, p, равными длине ребер ячейки a, b, c, которые являются единичными расстояниями вдоль осей координат. За индексы плоскостей принято брать обратные отрезки: h = 1/m, k = 1/n, l = 1/p. Эти числа заключаются в круглые скобки. На рис.3 представлен ряд плоскостей в простой кубической решетке.
Рис.3
Индексы направления

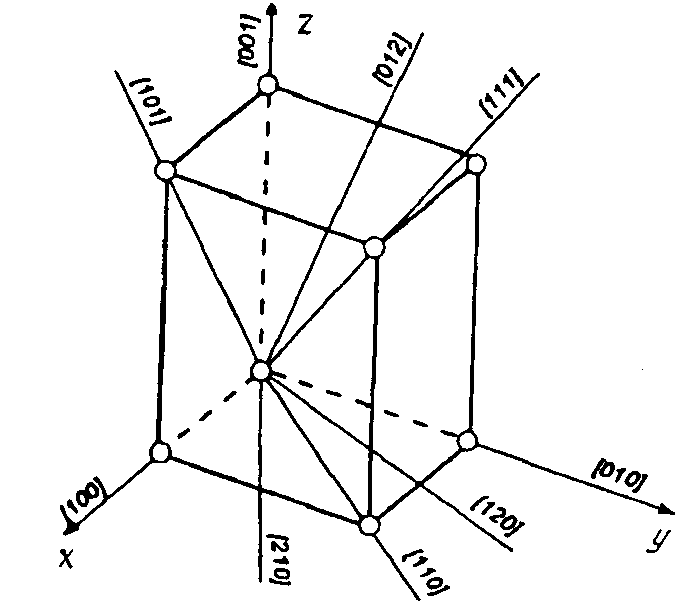

определяют координаты узла кристаллической решетки в единицах отрезков a, b, c, проходят через начало координат и узлы кристаллической решетки, их обозначают целыми числами и заключают в квадратные скобки. Кристаллографические направления и их индексы в простой кубической решетке представлены на рис.4.
Рис.4.
Кристаллические тела обладают свойством анизотропии. Анизотропия - это зависимость свойств кристаллических тел от направления, возникающая в результате разных расстояний между атомами (ионами, молекулами) в различных кристаллографических направлениях. Анизотропия присуща всем свойствам кристаллов: температурному коэффициенту линейного расширения, удельному электрическому сопротивлению, магнитным свойствам, модулю упругости. Но это все характерно для монокристаллов, которые получают в основном искусственным путем. В природе кристаллические тела - поликристаллы, т.е. состоят из множества различно ориентированных кристаллов. В этом случае анизотропии нет, их считают мнимоизотропными. В процессе обработки давлением наблюдается параллельная ориентация различных кристаллов, такие структуры называют текстурованными и они анизотропны.
