8 Требования к оформлению текстовых и графических документов
8.1 Составление ведомости дипломного проекта (работы)
8.1.1 Ведомость дипломного проекта (работы) следует выполнять по формам 4 и 4а по ГОСТ 2.106.
8.1.2 В ведомость дипломного проекта (работы) должны быть записаны все конструкторские документы, вновь разработанные для данного проекта и примененные из других проектов и рабочей документации на ранее разработанные изделия.
8.1.3 Запись документов в ведомость дипломного проекта (работы) производится по разделам в такой последовательности:
- документация общая;
- документация по сборочным единицам.
Каждый раздел должен состоять из подразделов:
- вновь разработанная;
- примененная.
Наименования разделов и подразделов подчеркивают.
Документы в каждом подразделе должны быть записаны в порядке приведения их в проекте.
8.1.4 Графы ведомости дипломного проекта (работы) заполняют следующим образом:
- в графе «формат» указывают формат, в котором выполнен документ;
- в графе «Обозначение» указывают обозначение документа;
- в графе «Наименование» указывают:
в разделе «Документация общая» – наименование документа, например, «Чертеж общего вида», «Габаритный чертеж», «Пояснительная записка», «Плакат», «Технологическая схема»;
в разделе «Документация по сборочным единицам» приводят наименования изделия и документа в соответствии с основной надписью, например, «Гидроцилиндр. Чертеж общего вида», «Пульт управления. Габаритный чертеж», «Механизм подачи. Схема электрическая принципиальная»;
- в графе «Кол. листов» указывают количество листов, на которых выполнен данный документ;
- в графе «№ экз.» указывают номер экземпляра копии данного документа. При отсутствии номеров экземпляров в графе ставят прочерк;
- в графе «Примечание» указывают дополнительные сведения.
- В раздел «Документация общая» записывают документы, относящиеся к основному комплекту документов изделия.
В раздел «Документация по сборочным единицам» записывают документы, относящиеся к составным частям проектируемого изделия.
При наличии в дипломном проекте (работе) деталей их записывают после сборочных единиц. Перед перечислением деталей помещают заголовок «Документация по деталям».
В подраздел «Вновь разработанная» записывают документы, вновь разработанные для проектируемого изделия.
В подраздел «Примененная» записывают документы, примененные из других проектов и рабочей документации.
Пример заполнения «Ведомости дипломного проекта» приведен на рисунках В. 12 и В.13 (приложение В).
^
8.2 Оформление чертежей общего вида
8.2.1 Чертеж общего вида – это документ, определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия.
8.2.2 Чертеж общего вида должен содержать:
- изображения изделия (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;
- размеры и другие наносимые на изображения данные (при необходимости);
- схему, если она требуется, но оформлять ее отдельным документом нецелесообразно;
- технические характеристики изделия, его состав и назначение.
8.2.3 Изображения выполняют с максимальными упрощениями, предусмотренными стандартами ЕСКД для рабочих чертежей.
8.2.4 Наименования и обозначения составных частей на чертежах общего вида необходимо указывать одним из следующих способов:
- на полках линий-выносок;

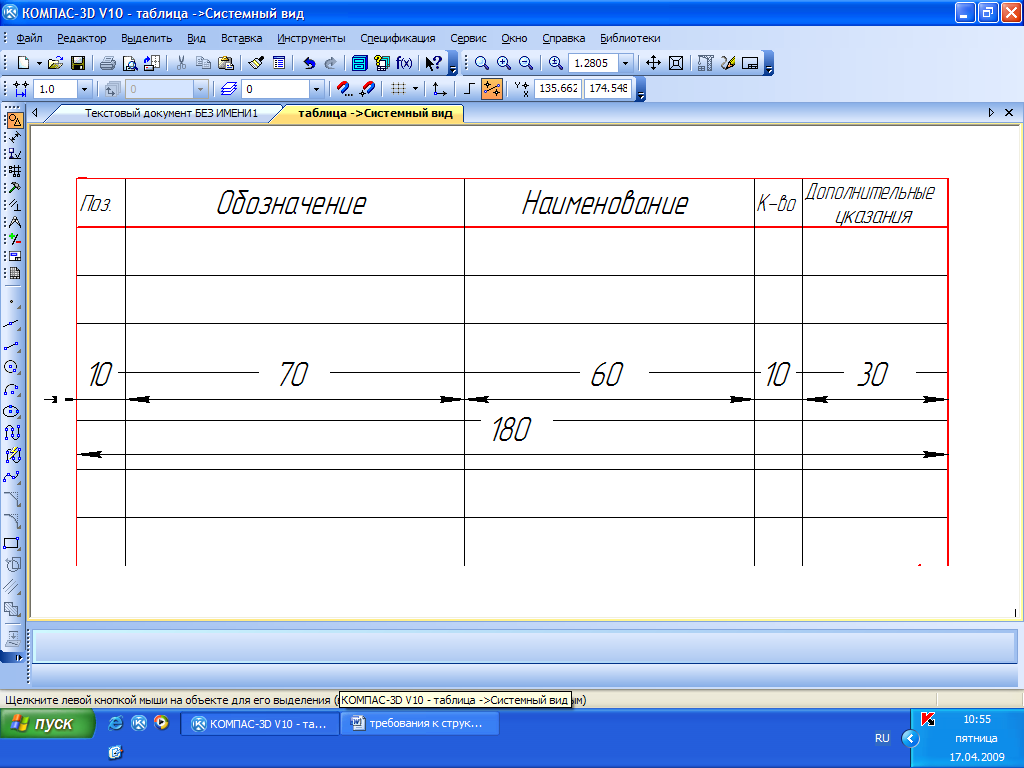

- в таблице, размещаемой на том же листе, что и изображение изделия, в соответствии с рисунком 8.1.
Рисунок 8.1 – Таблица для чертежа общего вида изделия
При наличии таблицы номера позиций составных частей, включенных в таблицу, указывают на полках линий-выносок. Таблица размещается на свободном месте после чертежа справа от изображения.
^
8.3 Оформление чертежей деталей и сборочных чертежей
8.3.1 Оформление чертежей деталей и сборочных чертежей должно соответствовать требованиям стандартов ЕСКД.
8.3.2 На чертеже детали должны быть указаны:
- все размеры, необходимые для изготовления данной детали, с указанием предельных отклонений размеров, причем предельные отклонения размеров должны соответствовать требованиям стандартов Единой системы допусков и посадок (ЕСДП);
- шероховатость поверхностей деталей, выполняемых по данному чертежу, независимо от метода их образования;
- технические требования, которые должны располагаться над основной надписью чертежа;
- условные обозначения марки материала в соответствии со стандартами или техническими условиями на данный материал.
8.3.3 На сборочных чертежах должны быть указаны:
- габаритные размеры изделия;
- установочные и присоединительные размеры сборочной единицы (прибора, блока, узла и т. п.);
- координаты расположения, размеры с предельными отклонениями элементов, служащих для соединения с сопрягаемыми изделиями;
- другие параметры, например, для зубчатых колес, служащих элементами внешней связи, – модуль, количество и направление зубьев;
- технические требования, предъявляемые к сборке изделия;
- номера позиций, приведенные в спецификации сборочной единицы.
Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей, и указывают на тех изображениях, на которых соответствующие составные части проецируются как видимые, как правило, на основных видах и заменяющих их разрезах.
Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку по возможности на одной линии, наносят на чертеж, как правило, один раз.
Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.
При выполнении чертежей деталей и сборочных чертежей необходимо пользоваться нормативно-технической документацией, приведенной в приложении Г.
