ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ


Государственное образовательное учреждение высшего профессионального образования «Уральский государственный университет им. А.М. Горького»


Физический факультет


Кафедра физики низких температур


Введение в структурный анализ

Программа специальной

(Стандарт ПД.СД/ДС)


Екатеринбург

2006

Утверждаю

Декан физического факультета

______________А.Н.Бабушкин

«,_____»_______2006 года


Программа дисциплины «Введение в структурный анализ » составлена в соответствии с требованиями федерального компонента к обязательному минимуму содержания и уровню подготовки:


бакалавра, по направлению 010700 «Физика»

по циклу СД/ДС дисциплин государственного образовательного стандарта высшего профессионального образования.


^ Семестр 5


Общая трудоемкость дисциплины 46 часов, в том числе:

Лекций 36


Отчетность: экзамен (теоретический курс) - 5 семестр

Контрольные мероприятия: коллоквиум

Разработчик программы Бабушкин А.Н., д.ф.м.н, профессор


^ Контрольные мероприятия:

Экзамен


Автор (составитель, разработчик)


Бабушкин А.Н., д.ф.м.н., профессор, кафедра физики низких температур, УрГУ

(ФИО, ученая степень, ученое звание, кафедра, вуз)


Рекомендовано к печати протоколом заседания

кафедры физики низких температур

от _______ № ______.

(дата)


(С) Уральский государственный университет

(С) ^ Бабушкин А.Н., 2006

I. Введение

1. Цель дисциплины - ознакомление студентов с современным состоянием экспериментальных методов исследования структуры конденсированного состояния вещества.

2. ^ Задача дисциплины - Основная часть курса посвящена дифракционным методам исследования, основанным на рассеянии рентгеновских лучей, электронных и нейтронных пучков. Это соответствует сложившейся практике структурных исследований (более 90% всех структурных исследований в мире проводятся дифракционными методами). Кроме того, разделы курса посвящены основам гамма-резонансной спектроскопии, методам, связанным с изучением тонкого края рентгеновского поглощения, основам использования синхротронного излучения для исследования структуры, основным понятиям ядерного, магнитного и электронного парамагнитного резонансов.

3. ^ Место дисциплины в системе высшего профессионального образования. Дисциплина является одной из ключевых по специализации «Физика низких температур». При ее изучении используются знания и навыки, полученные студентами при изучении курсов общей и теоретической физики.

4. ^ Требования к уровню освоения содержания курса (приобретаемые компетенции, знания, умения, навыки). Научить студентов применению теоретических знаний к интерпретации результатов экспериментальных исследований применительно к исследованию структуры кристаллов и работе со специальной литературой.

5. ^ Методическая новизна курса. При изучении курса студентам представляется электронный вариант лекций и мультимедийные презентации всех лекций. Студенты на экзамене должны продемонстрировать умения в анализе экспериментальных данных, относящихся к структуре кристаллической решетки. Поиск в Интернете информации по тематике курса.


^ II. Содержание курса

1. Разделы курса, темы, их краткое содержание


Введение. Что мы понимаем под структурой. Необходимость применения универсальных методов к исследованию структуры веществ разной природы. Изменение структуры вещества при изменении температуры и давления. Современные методы исследования структуры вещества. Дифракционные методы. Резонансные методы. Современные источники излучения для исследования структуры конденсированного состояния. Основные этапы развития представлений о структуре вещества и методов структурного анализа.

Основная задача структурного анализа. Дифракция плоских волн на объекте. Кинематическое приближение. Дифракционный структурный анализ как преобразование Фурье. Фазовая проблема. Понятие о прямых методах структурного анализа.

Основные представления о симметрии кристаллов. Решетка Бравэ кристалла. Примитивная ячейка. (ячейка Вигнера — Зейтца). Элементарная ячейка кристалла. Элементы симметрии кристаллов. Кристаллографические сингонии. Понятие группы симметрии. Точечные группы симметрии. Пространственные группы симметрии.

Фурье-образ кристалла. Пространство объекта и обратное пространство (пространство Фурье). Связь между прямым и обратным пространствами. Влияние симметрии функции на ее Фурье-образ. Фурье-образ неоднородного (состоящего из разных частей) объекта. Фурье-образы атомного ядра, электронной плотности атома, элементарной ячейки кристалла, решетки Бравэ. Фурье-образы конечной и бесконечной линейных цепочек, состоящих из материальных точек. Влияние дефектов кристаллической решетки на дифракционную картину. Интенсивность дифракционных линий при рассеянии излучения конечными и бесконечными кристаллами. Интерференционная функция пространственной кристаллической решетки.

Геометрия дифракционной картины монокристаллов. Уравнения Лауэ. Формула Вульфа — Брэгга. Дифракционная картина поликристалла.

Фурье-образы кристаллов со сложными элементарными ячейками. Законы погасания. Использование законов погасания при интерпретации рентгенограмм.

Интенсивность дифракционной картины. Влияние поглощения на интенсивность рассеяния излучения монокристаллами при разной ориентации источника излучения, образца и приемника рассеянного излучения (Лауэ и Брэгга). Влияние статических и динамических искажений кристаллической решетки на интенсивность дифракционной картины.

Основные методы дифракционного структурного анализа — рентгенографический, нейтронографический и электроннографичекий. Особенности каждого метода. Рассеяние электромагнитного излучения свободными и валентными электронами. Сечение рассеяния. Сравнительный анализ различных методов структурного анализа.

Методы и аппаратура дифракционных структурных исследований. Классификация экспериментальных методов. Метод Лауэ. Метод вращения монокристалла. Метод Дебая-Шерера. Особенности применения дифракционных методов при высоких и низких температурах, высоких давлениях. Особенности автоматизации экспериментальных исследований. Применение вычислительной техники к анализу результатов дифракционных исследований кристаллов.

Основные представления о ядерном гамма резонансе. Эффект Мессбауэра. Механизмы взаимодействия гамма-квантов с веществом. Фотоэлектрический эффект. Внутренняя конверсия. Неупругие процессы. Резонансное поглощение гамма-квантов веществом. Ядерная гамма резонансная (ЯГР) спектроскопия. Эффект Доплера и ЯГР-спектроскопия. Требования к источникам и поглотителям гамма-квантов. Применение ЯГР-спектроскопии к исследованиям структуры вещества. Спектры резонансного поглощения в случаях изомерного (химического) сдвига энергетических уровней ядра, взаимодействия квадрупольного момента ядра с градиентом кристаллического электрического поля на ядре, взаимодействия магнитного момента ядра с кристаллическим магнитным полем на ядре. Применение ЯГР-спектроскопии в биологии, археологии и др..

Основные представления о резонансных методах исследования структуры вещества. Ядерный магнитный резонанс. Ядерный квадрупольный резонанс. Электронный парамагнитный резонанс. Области применения. Требования к исследуемым веществам.

Синхротронное излучение. Источники синхротронного излучения. Спектральные характеристики синхротронного излучения. Применение синхротронного излучения для исследования структуры вещества.

Тонкая структура рентгеновских спектров поглощения. Изучение ближнего порядка в аморфных материалах и жидкостях. EXAFS - метод (extended X-ray absorption fine structure). Экспериментальные особенности.

2. Перечень контрольных вопросов и заданий для самостоятельной работы


1. Симметрия кристаллов. Задачи 1-13

2. Узлы, направления, плоскости в кристаллической решетке. Задачи 1-14

3. Число формульных единиц в ячейке. Плотность кристаллов. Задачи 1-34

4. Координация атомов. Кристаллохимические радиусы. Задачи 1-14

5. Обратная решетка. Задачи 1-14

6. Геометрия дифракционной картины кристаллов. Задачи 1-14

7. Поглощение рентгеновских лучей веществом. Задачи 1-4


1. Законы погасания. Принципы гомологии. Нет задач

2. Нейтронограммы. Задачи 1-3

3. Эффект Мессбауэра. Задачи 1-15.


Всего задач 121

1.Симметрия кристаллов

1. В кристалле имеется ось симметрии шестого порядка. К ней добавлены параллельная плоскость симметрии шестого порядка и центр симметрии. Определить набор элементов симметрии.

2. В кристалле имеется инверсионная ось третьего порядка. К ней добавлена параллельная плоскость m. Определить набор элементов симметрии и точечную группу.

3. В кристалле имеется одна ось симметрии четвертого порядка и плоскости симметрии, перпендикулярные и параллельные этой оси. Определить набор элементов симметрии, точечную группу и сингонию кристалла.

4. В кристалле имеется одна ось симметрии шестого порядка и перпендикулярная ей плоскость симметрии. Определить набор элементов симметрии, точечную группу и сингонию кристалла.

5. Определить точечную группу фигуры, состоящей из восьми одинаковых шаров. Рассмотреть случаи, когда шары расположены в вершинах куба и в вершинах тетрагональной призмы.

6. Изобразить на проекции расположение элементов симметрии в следующих точечных группах: 2/m, mmm, 32, 3^— , 3^—m, 422, 42^—m, 4/mmm. Записать символы Шенфлиса для этих точечных групп.

7. Изобразить на проекции расположение элементов симметрии в точечных группах:


D₂, C_2V, C_3V, S₄, C_4h, D_2d, T_h, O, 1. Записать символы этих групп в международной классификации.

8. Какова симметрия молекулы СО и линейной молекулы СО₂.

9. Какова симметрия плоской квадратной молекулы XeF₄ и линейной молекулы XeF₂.

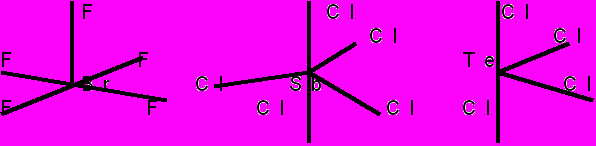

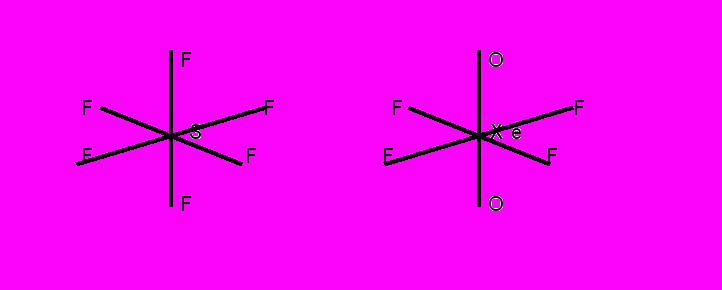

10. Определить точечную группу симметрии молекул, изображенных на рисунке. BrF₅ — тетрагональная пирамида; SbCl₅ — тригональная пирамида; TeCl₄ — расположение двух связей близко к линейному, две другие связи лежат в перпендикулярной плоскости; SF₆ — октаэдр; XeO₂F₄ — гипотетическая молекула, близкая по форме к октаэдру.


Вещество	Структурный тип
 — Fe	 — Fe
Ba	 — Fe
Cu	Cu
Al	Al
Mg	Mg
Be	Mg
CsCl	CsCl
MgLa	CsCl
NaCl	NaCl
MgO	NaCl
CaF2	CaF2
SrCl2	CaF2
Mg2Sn	CaF2

4.6.Параметр кристаллической решетки сфалерита ZnS равен 0.541 нм. Найти ионный радиус иона Zn (химическая связь — ковалентная). Оценить плотность кристалла.

4.7.Натрий кристаллизуется в двух модификациях (структурные типы Cu и  — Fe). Параметр одной из них равен 0.428 нм. Определить, какая это модификация. Оценить ее плотность.

4.8.Вычислить плотность двух модификаций стронция. Одна из них изоструктурна магнию, другая —  — железу.

4.9.Оценить плотность двух модификаций циркония. Одна из них изоструктурна магнию, другая —  — железу.

4.10.Плотность образца железа 7980 кг/м³. Определить, является этот образец —Fe или —Fe (структурный тип меди), или их смесью 1:1.

4.11.Плотность образца титана 4500 кг/м³. Определить, является этот образец —Ti (структурный тип Mg) или —Ti (структурный тип —Fe), или их смесью 1:1.

4.12.Вычислить плотность кристаллов алмаза и лонсдейлита Структура последнего аналогична структуре вюртцита (ZnS) все атомы считать одинаковыми, получится расположение, в точности соответствующее структуре лондсдейлита (гексагонального алмаза).

4.13.Плотность изоструктурных кристаллов меди и золота 8960 кг/м³ и 19300 кг/м³ соответственно. Оценить кристаллохимические (металлические) радиусы атомов меди и золота.

4.14.Плотность кремния (структурный тип алмаза) 2230 кг/м³. Оценить кристаллохимический (ковалентный) радиус атома кремния.


5. Обратная решетка


5.1. Доказать, что вектор обратной решетки g кристалла удовлетворяет уравнению g l = 2n, (n - целое число, l - вектор прямой решетки), которое при заданном значении n определяет кристаллическую плоскость, перпендикулярную вектору g и находящуюся на расстоянии 2n/g от начала координат

2. Найти расстояние между соседними кристаллическими плоскостями, перпендикулярными вектору обратной решетки g.


5.3. Найти связь между объемами параллелепипедов, построенными на базисных векторах прямой и обратной решеток.

5.4. Показать, что решетка, обратная простой кубической решетке, есть простая кубическая решетка. Вычислить постоянную обратной решетки и объем первой зоны Бриллюэна (примитивной ячейки обратной решетки).

5.5. Показать, что

а) решетка, обратная объемоцентрированной кубической решетке, является гранецентрированной кубической;

б) решетка, обратная гранецентрированной кубической решетке, является объемоцентрированной.

5.6. Построить первую зону Бриллюэна для:

а) линейной одномерной решетки, с параметром а;

б) двумерной квадратной решетки с параметром а;

в) двумерной косоугольной решетки с основными векторами a=(2, 0), b =(1, 2).

5.7. Показать, что вектор обратной решетки g перпендикулярен некоторому множеству плоскостей прямой решетки. Определить расстояние между этими плоскостями.

8. Найти векторы обратной решетки кристалла кальцита CaCO₃, имеющего параметры


а = 0.636 нм,  = 46^О6.

5.9. Определить векторы обратной решетки магния. Параметры гексагональной элементарной ячейки а = 0.320 нм, с = 0.520 нм.

5.10. Пусть ромбическая ячейка имеет три примитивных осевых вектора а = 50х, в = 20y,

c = 10z. Определить размеры и форму первой зоны Бриллюэна.

5.11. Вычислить направления осей и величину осевых трансляций обратной решетки для кристалла кубической сингонии.

5.12. Вычислить направления осей и величину осевых трансляций обратной решетки для кристалла гексагональной сингонии (с/a = 1.62).

13. Вычислить направления осей и величину осевых трансляций обратной решетки для кристалла тетрагональной сингонии (с/a = 0.55).

14. Определить индексы плоскости, в которой лежат направления [001] и [111] в обратной решетке кристаллов кубической, гексагональной и тетрагональной сингоний.


6. Геометрия дифракционной картины кристаллов

1. Не дебаеграмме некоторого кубического кристалла, снятой с использованием излучения рентгеновской трубки с медным анодом ( линия К_ ,  = 0.1542 нм) видны линии под углами Брэгга : 12.3^о, 14.1^о, 20.2^о, 24.0^о, 25.1^о, 29.3^о, 32.2^о, 33.1^о. Определить, какие кристаллические плоскости дают эти отражения (проиндицировать линии). Определить к какому типу кубических структур относится кристаллическая решетка кристалла. Найти число молекул в одной элементарной ячейке. Плотность кристалла 8310 кг/м³. Молекулярный вес 312.

2. Рассчитать углы Брэгга , при которых будут наблюдаться линии [101] и [110] при рентгеновской съемке кристалла сегнетовой соли (ромбическая сингония, параметры а = 1.1878 нм, в = 1.4246 нм, с = 0.6218 нм) с использованием медного К_ - излучения.

3. При исследовании термического расширения серебра один из дифракционных рефлексов наблюдали при температуре 300 К под углом рассеяния 80^о9’, при температуре 900 К — под углом 76^о54’. Определить коэффициент термического расширения серебра. Определить индексы Миллера кристаллической плоскости, отражение от которой наблюдали в эксперименте. Оценить изменение кратчайшего расстояния между ионами серебра , лежащими в этой плоскости. Серебро имеет гранецентрированную кубическую структуру, параметр элементарной ячейки 0.408 нм.

4. Почему при определении коэффициента термического расширения кристаллов рентгеновским методом максимально возможная точность достигается при больших углах рассеяния?

5. Параллельный пучок рентгеновского излучения с длиной волны  падает на плоскую прямоугольную решетку с периодами трансляции а и b. Какая картина будет наблюдаться на экране, расположенном параллельно решетке? Найти направления на главные дифракционные максимумы.

6. Плоский пучок рентгеновского излучения падает на трехмерную прямоугольную простую решетку с периодами а, b и с. Найти направления на дифракционные максимумы (пучок параллелен ребру а). Для каких длин волн будут наблюдаться максимумы? (Использовать условия Лауэ).

7. Плоский пучок рентгеновского излучения падает в произвольном направлении на простую кубическую решетку с постоянной а. Для каких длин волн возможны дифракционные максимумы? (Использовать условия Лауэ).

8. Найти постоянную решетки AgBr (структурный тип каменной соли), если известно, что К_-линия ванадия отражается от системы плоскостей (100) под углом скольжения 25.9^о.

9. Установить индексы Миллера плоскостей простой, гране- и объемно-центрированных кубических решеток, отражение от которых дает первые пять линий дебаеграммы.

10. Вычислить углы дифракции 2 для первых пяти линий дебаеграммы, снятой на излучении с длиной волны 0.154 нм на образце: а) алюминия (решетка кубическая гранецентрированная с постоянной 0.404 нм); б) ванадия (решетка кубическая объемно-центрированная с постоянной 0.303 нм).

11. На каком излучении на рентгенограмме поликристалла будет больше рефлексов: CrK, CoK или CuK и почему?

12. Рентгенограмма алюминия получена на излучении CuK и CoK. -излучение отфильтровано. Сколько линий будет на каждой из рентгенограмм? Параметр решетки 0.4040 нм.

13. Какое излучение наиболее пригодно для наиболее точного измерения параметра кристаллической решетки алюминия? Параметр решетки 0.4040 нм.


7. Поглощение рентгеновских лучей веществом

1. Материалом фильтра для поглощения линии CoK_ является Fe₂O₃. Допустим, что содержание Fe₂O₃ в фильтре 0.10 кг/м². Определить процент пропускания для линии CoK_ и отношение интенсивностей  и  линий.

2. Определить минимальную толщину кристалла NaI(Tl), необходимую для обеспечения работоспособности сцинтилляционного счетчика при работе с излучением молибдена. Плотность кристалла 3700 кг/м³.

3. Определить оптимальные толщины образцов меди и алюминия при съемке “на прохождение” на K_ - излучениях меди и молибдена.

4. Определить линейный коэффициент поглощения излучения Co K_ для сплава 30 весовых процентов меди и 70 весовых процентов алюминия. Как будет изменяться линейный коэффициент поглощения при изменении процентного содержания меди?


8.Законы погасания. Принципы гомологии

1. Какие дифракционные рефлексы исчезнут при переходе от простой кубической решетки к объемно- и гранецентрированной? Постоянные всех решеток одинаковы.


9. Нейтронограммы


1. Провести качественное сравнение рентгенограммы и нейтронограммы соединений UBe₁₃.

2. Провести качественное сравнение нейтронограмм MnO, снятых при температурах 80 и 293 К. Известно, что при 120 К в MnO происходит упорядочение спинов ионов марганца. Почему различаются периоды идентичности магнитной и рентгенографической ячеек MnO.

3. Провести качественное сравнение рентгеновской и нейтронной дифракционных картин магнетита FeO*Fe₂O₃.


10. Эффект Мессбауэра

1. Первый резонансный спектр поглощения гамма-квантов возбужденного Ir¹⁹¹ dв металлическом иридии, полученный Мессбауэром в 1958 году, приведен на рисунке. Оценить ширину линии резонансного поглощения и время жизни возбужденного состояния. Энергия гамма-квантов, испускаемых ядрами Ir¹⁹¹, образующимися при бета распаде изотопа Os¹⁹¹, составляет 129 кэВ. (РИс.на стр86 задачника Иродова)

2. Проанализировать спектр поглощения гамма-квантов интерметаллическим соединением FeSi. Температура поглотителя 78 К. Источник Co⁵⁷.

3. Проанализировать спектр поглощения гамма-квантов ферроцианидом брома. Источник Co⁵⁷. Температура исследуемого образца 20 К.

4. Проанализировать спектр поглощения гамма-квантов биферроценилом. Источник Co⁵⁷. Температура исследуемого образца 20 К.

5. Проанализировать спектр поглощения гамма-квантов антиферромагнетиком FeF₃. Температура исследуемого образца 4 К. Источник Co⁵⁷.

6. Проанализировать спектр поглощения гамма-квантов антиферромагнетиком Fe₂O₃. Источник Co⁵⁷.

7. Мессбауровский спектр Fe⁵⁷ в металлическом железе и соответствующие энергетические уровни и разрешенные переходы представлены на рисунке. Рассчитать знак и величину поля сверхтонкого расщепления на ядрах Fe⁵⁷, g-фактор первого возбужденного состояния и наименьшее значение времени жизни возбужденного состояния. g-фактор основного состояния равен 0.181.

8. На рисунке приведены мессбауэровские спектры поглощения гамма-квантов порошком металлического железа. Построить температурную зависимость внутреннего магнитного поля на ядрах Fe⁵⁷. Источник Co⁵⁷.

9. Оценить минимальный размер железной пылинки, при котором можно наблюдать эффект Мессбауэра с энергией перехода Fe⁵⁷ из возбужденного состояния 14.4 кэВ и временем жизни возбужденного состояния 1 мс, если отдача пылинки приведет к доплеровскому смещению, равному собственной ширине линии резонансного поглощения.

10. Для экспериментального подтверждения выводов общей теории относительности над источником гамма-квантов помещают поглотитель и измеряют красное смещение линии резонансного поглощения гамма-квантов (возникающего вследствие изменения энергии гамма-квантов при перемещении против сил гравитации). На какой высоте H над источником надо поместить поглотитель, если используется эффект Мессбауэра на изотопе Zn⁶⁷. Время жизни возбужденного состояния 10^-5с, энергия 93 кэВ. Считать, что для достижения необходимой точности эффект смещения должен в 10 раз превышать ширину линии резонансного поглощения.

11. Свободное ядро Sn¹¹⁹ с энергией возбуждения 23.8 кэВ переходит в основное состояние, испуская гамма-квант. Ширина линии испускания 2.4*10^-8 эВ. Возможно ли резонансное поглощение такого гамма-кванта другим свободным ядром Sn¹¹⁹, находящимся в основном состоянии, если первоначально оба ядра покоились.

12. С какой скоростью должны сближаться источник и поглотитель, состоящие из свободных ядер Ir¹⁹¹, чтобы можно было наблюдать максимальное поглощение гамма-квантов с энергией 129 кэВ.

13. Как показал Мессбауэр, в спектре гамма-квантов, испускаемых входящими в состав кристалла возбужденными ядрами, каждая спектральная линия содержит две компоненты. Одна из них очень узкая, соответствующая переходу между ядерными уровнями. Вторая — более широкая, смещенная относительно первой. Для гамма-линии Fe⁵⁷, соответствующей энергии ядерного перехода 14.4 кэВ, относительный сдвиг смещенной компоненты / = 1.35*10^-7. Показать, что эта компонента обусловлена эффектом отдачи ядер при испускании гамма-квантов.

14. Источник гамма-квантов расположен над поглотителем на высоте 20 метров. С какой скоростью и в каком направлении необходимо перемещать источник, чтобы в месте расположения поглотителя полностью скомпенсировать гравитационное изменение энергии гамма-кванта, обусловленное полем тяжести Земли?

15. Относительные значения ширины гамма-линии Мессбауэра для Fe⁵⁷ и Zn⁶⁷ равны соответственно 3.0*10^-13 и 5.0*10^-16. На какую высоту от поверхности Земли необходимо поднять источник (Fe⁵⁷ или Zn⁶⁷), чтобы при регистрации на поверхности Земли гравитационное смещение резонансной линии поглощения гамма-квантов превосходило ширину этих линий (испускания и поглощения)


3. ^ Примерный перечень вопросов к экзамену


Экзамен проводится в форме собеседования по результатам решения выдаваемых в начале семестра заданий


^ III. Распределение часов курса по темам и видам работ

№ п/п	Наименование разделов и тем	ВСЕГО (часов)	Аудиторные занятия (час)		Самостоятельная работа
			в том числе
			Лекции
1	Введение. Изменение структуры вещества при изменении температуры и давления. Современные методы исследования структуры вещества. Дифракционные методы. Резонансные методы. Основные этапы развития представлений о структуре вещества и методов структурного анализа.	3	3		0
2	Основная задача структурного анализа. Дифракционный структурный анализ как преобразование Фурье. Фазовая проблема. Понятие о прямых методах структурного анализа.	2	2		0
3	Основные представления о симметрии кристаллов. Решетка Бравэ. Примитивная ячейка. Элементарная ячейка кристалла. Элементы симметрии кристаллов. Кристаллографические сингонии. Понятие группы симметрии. Точечные группы симметрии. Пространственные группы симметрии.	4	2		2
3	Фурье-образ кристалла. Пространство объекта и обратное пространство. Связь между прямым и обратным пространствами. Влияние симметрии функции на ее Фурье-образ. Фурье-образ неоднородного объекта.	4	2		2
4	Фурье-образы атомного ядра, электронной плотности атома, элементарной ячейки кристалла, решетки Бравэ. Фурье-образы конечной и бесконечной линейных цепочек, состоящих из материальных точек. Влияние дефектов кристаллической решетки на дифракционную картину.	3	3
5	Интенсивность дифракционных линий при рассеянии излучения конечными и бесконечными кристаллами. Интерференционная функция пространственной кристаллической решетки.	2	2
6	Геометрия дифракционной картины монокристаллов. Уравнения Лауэ. Формула Вульфа — Брэгга. Дифракционная картина поликристалла.	4	2		2
7	Фурье-образы кристаллов со сложными элементарными ячейками. Законы погасания. Использование законов погасания при интерпретации рентгенограмм.	5	3		2
8	Интенсивность дифракционной картины. Влияние статических и динамических искажений кристаллической решетки на интенсивность дифракционной картины.	2	2
9	Основные методы дифракционного структурного анализа — рентгенографический, нейтронографический и электроннографичекий. Сравнительный анализ различных методов структурного анализа	3	3
10	Методы и аппаратура дифракционных структурных исследований. Классификация экспериментальных методов.	2	2
11	Основные представления о ядерном гамма резонансе. Эффект Мессбауэра. Механизмы взаимодействия гамма-квантов с веществом.	2	2
12	ЯГР-спектроскопия. Требования к источникам и поглотителям гамма-квантов. Применение ЯГР-спектроскопии к исследованиям структуры вещества.	4	2		2
13	Ядерный магнитный резонанс. Ядерный квадрупольный резонанс. Электронный парамагнитный резонанс.	2	2
14	Синхротронное излучение. Применение синхротронного излучения для исследования структуры вещества.	2	2
15	Тонкая структура рентгеновских спектров поглощения. Изучение ближнего порядка в аморфных материалах и жидкостях.	2	2
	ИТОГО:	46	36	0	10

^ IV. Форма итогового контроля

Экзамен


V. Учебно-методическое обеспечение курса

1. Рекомендуемая литература (основная)


Бабушкин А.Н. Введение в структурный анализ. Изд. УрГУ, 2002, 110 c. (рек.УМО)

Шаскольская М.П. Кристаллография. М.: Высш.школа, 1984.

Жданов Г.С., Ильюшин А.С., Никитина С.В. Дифракционный и резонанс-

ный структурный анализ. М.: Наука, 1980.

Найш В.Е. Теория симметрии кристаллов. Свердловск: УрГУ, 1986.

Васильев Е.К., Нахмансон М.С. Качественный рентгенофазный анализ.

Новосибирск: Наука, Сиб. отделение, 1986.

Крамер-Агеев Е.А., Лавренчик В.Н., Самосадный В.Т., Протасов В.П.

Экспериментальные методы нейтронных исследований. М.: Энергоатомиздат,

1990.


2. Рекомендуемая литература (дополнительная)


Порай-Кошиц М.А. Основы структурного анализа химических соединений.

М.: Высшая школа, 1982.

Шафрановский И.И., Алявдин В.Ф. Краткий курс кристаллографии. М.:

Высш.школа, 1987.

Липсон Г., Стипл Г. Интерпретация порошковых рентгенограмм. М.:

Мир, 1972.

Алсанов Л.А.Инструментальные методы рентгеноструктурного анализа.

М.: МГУ, 1983.

Крушатина Н.А. Применение методов электронографии к определению

атомной структуры кристаллов. Свердловск: УрГУ, 1985.

Миркин Л.И. Справочник по рентгеноструктурному анализу поликристал-

лов. М.: ГИФМЛ, 1961.

Вертхейм Г. Эффект Мессбауэра: Принципы и применения. М.: Мир,

1966.

6. Ресурсное обеспечение


Студентам выдается электронный вариант курса лекций. При чтении используется мультимедийное оборудование и ресурсы Интернет
