13. Анализ трафика Up

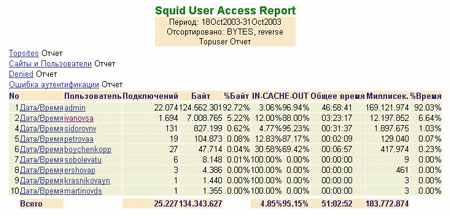

Рис. 3. Пример анализа трафика Интернета у пользователей корпоративной сети (данные отсортированы по объему трафика, полученному пользователем за месяц).


Для этой цели используется бесплатная программа-анализатор с открытым кодом SARG (ссылка скрыта). Результат ее работы - HTML-страницы, которые отображают всевозможные статистические срезы данных о работе пользователей в Интернете. Анализируется весь период ведения журнала, поэтому удобнее делать необходимые срезы в конце месяца, а затем очищать журнал SQUID командой access.log. Наиболее часто востребованы два типа срезов. Во-первых, распределение объемов информации, загруженной из Интернета, по пользователям, обычно отсортированное по убыванию объема (рис. 3). При этом выдается также количественная информация об эффективности кэширования. Данный срез позволяет проанализировать объем работы в Интернете в целом и проранжировать пользователей по активности их работы в Интернете.


Второй популярный срез - отображение загруженной конкретным пользователем информации по сайтам (рис. 4), также отсортированное по убыванию объемов данных. Данный срез позволяет провести "разбор полетов" пользователя в Интернете и выяснить, соответствуют ли наиболее часто запрашиваемые сайты служебным обязанностям сотрудника.

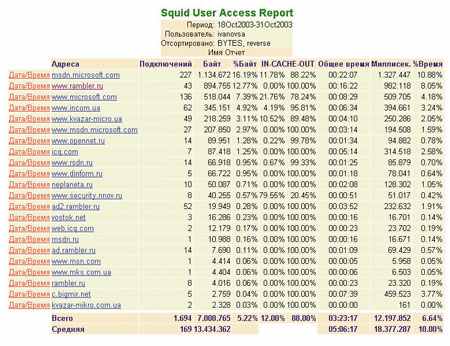

Рис. 4. Пример анализа трафика конкретного пользователя сети (данные отсортированы по объему трафика с конкретных сайтов).


^

14. Выводы Up



Мы рассмотрели два варианта организации постоянного подключения корпоративной сети к Интернет. Для варианта "по IP-адресам компьютеров пользователей с помощью правил IPFW" характерны следующие недостатки. Во-первых, невозможно проверить целесообразность работы пользователя в Интернете, поскольку IPFW подсчитывает только суммарный трафик, по каждому правилу, прописанному для конкретной машины, и не ведет учета посещаемых сайтов. Во-вторых, невозможно провести авторизацию пользователя, работающего в данный момент в Интернете. Это особенно важно, если машину "делят" между собой несколько пользователей. И наконец, существует возможность подмены пользователем IP-адреса. Кроме того, в случае использования терминального сервера невозможно учитывать трафик различных пользователей, так как все они работают с одного IP-адреса терминального сервера.

Перечисленные недостатки просто отражают ограничения учета и администрирования трафика по IP-адресам и системы учета IPFW. IPFW и не предназначен непосредственно для замеров трафика пользовательских машин, это средство для учета канального трафика. Полное и законченное решение проблемы предоставляет система, использующая шлюз с ОС FreeBSD, настроенный брандмауэр IPFW и установленный на нем прокси-сервер SQUID с включенной аутентификацией ncsa_auth. Использование кэширующего прокси-сервера в корпоративной сети позволяет сэкономить до 10% на оплате объема месячного трафика и многократно ускорить загрузку повторно посещаемых ресурсов. Все ПО, применяемое в данном решении, - бесплатное. Расходы на его поддержку минимальны, а как показывает практика, система FreeBSD+SQUID достаточно надежна. Система SQUID благодаря гибкости настройки и наличию интерфейсов для подключения внешних модулей хорошо масштабируется. Погрешность учета трафика по протоколу HTTP в сравнении с IP, присущая SQUID, не принципиальна; гораздо важнее, что при этом можно организовать достоверный количественный и качественный мониторинг работы пользователей в Интернете по протоколам HTTP, HTTPS и FTP и разграничить права и приоритеты доступа. Прокси-сервер способен функционировать на достаточно маломощной машине, например, с процессором Celeron частотой 1 ГГц, 128 Мбайт памяти и жестким диском 20 Гбайт (такая конфигурация в данный момент работает на нашем предприятии, обслуживая 30 пользователей), а роль шлюза при доступе по IP (FreeBSD, IPFW, NATD) может выполнять компьютер на базе Pentium 166 МГц со 128 Мбайт памяти.
^

Дополнительные источники информации


1. Майкл Эбен, Брайан Таймэн. FreeBSD. Энциклопедия пользователя. Киев: Diasoft, 2003 (ссылка скрыта).

В этой книге прекрасно раскрыты вопросы установки ОС FreeBSD, настройки сетевых интерфейсов, сборки ядра, системного и сетевого администрирования. По мнению автора, это лучшая книга на русском языке по администрированию ОС FreeBSD. Она хороша и для начинающих, и для уже работающих администраторов. У авторов книги получилось удивительно сбалансированное сочетание - это и полноценный учебник "с нуля", и справочник администратора.

В книге также описана настройка программ, реализующих прикладной аспект сервера FreeBSD: организация шлюза (NAT, IPFW), Apache, FTP, BIND, NFS, SAMBA, DHCP.

2. Терри Оглтри. Firewalls. Практическое применение межсетевых экранов. М.: ДМК Пресс, 2003 (ссылка скрыта).

Очень удачная книга на тему организации и защиты подключения компьютерной сети предприятия, с базового до среднего уровня.

3. Ресурсы Интернета:

ссылка скрыта - официальный сайт ОС FreeBSD;

ссылка скрыта - настройка FreeBSD;

ссылка скрыта - официальный сайт SQUID;

ссылка скрыта - общая настройка SQUID;

ссылка скрыта - профессиональное конфигурирование SQUID;

ссылка скрыта - документация по SQUID;

ссылка скрыта - сайт SARG.
