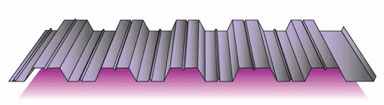

Стальной листовой профиль профнастил (профлист) H60 или эквивалент.
- Сокращенные условные обозначения профнастила - Н60 и Н60-845 ГОСТ 24045-94 *
- Несущий стальной листовой гнутый профиль для настила покрытий, несущей конструкции мягкой кровли, металлической кровли и несъемной опалубки. Материал исходной заготовки – должен быть стальной оцинкованный лист и оцинкованный лист с цветным полимерным покрытием шириной до 1250мм, имеющего марку проката не ниже 220 по стандарту на оцинковку в рулонах (ГОСТ 52246-2004) и стандарту на крашенную листовую сталь оцинкованную или без цинкового покрытия в рулонах (ГОСТ 52146-2003). Максимально допустимый расчетный шаг обрешетки или несущих опор до 3м. Стальной профиль Н60 по ГОСТ 24045-94 изготовленный из конструкционной листовой заготовки, является оптимальной заменой стандартного профнастила Н57-750, который, к сожалению, еще часто встречается в проектах несущих конструкций и несущих опор.

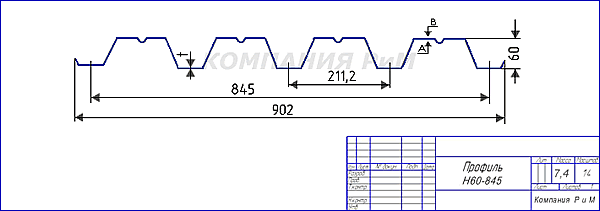

- ^ ЧЕРТЕЖ ПРОФИЛЯ ПРОФНАСТИЛ Н60-845
-
- Изготовление и технические характеристики для применения данного листового профиля соответствуют требованиям ГОСТ 24045-94.
- Материал исходной заготовки:
- тонколистовой оцинкованный прокат марок 220-350 по ГОСТ Р 52246-2004;
- сталь оцинкованная с лакокрасочным покрытием по ГОСТ Р 52146-2003.
- Профиль изготавливается длиной до 14 метров при любой кратности реза.

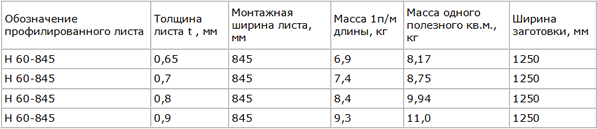

Характеристики профиля по весу и размерам
Оцинкованный профилированный лист Н75-750 должен производится из оцинкованного стали марки проката 220 по ГОСТ Р 52246-2004 (сталь ХП по ГОСТ 14918-80).
Окрашенный профилированный лист Н75-750 должен изготавливаться с полимерным покрытием полиэстер, пурал, ПВДФ или ПВХ пластизоль. Цвет полимерного покрытия расположен на стороне А и (или) В профиля .

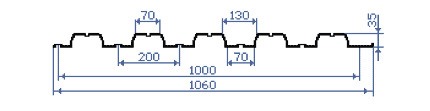

^ Профнастил НС35 или эквивалентссылка скрыта- ссылка скрыта   Размеры: Ширина листа габаритная 1060 мм Ширина листа полезная 1000 мм Высота профиля 35 мм Толщина металла оц. 0,5; 0,7; 0,8 мм окр. 0,5; 0,7; 0,8; 0,9 мм Длина от 0,5 до 12 м  информация о применяемом ссылка скрытае Профнастил должен производиться методом холодной деформации из стали оцинкованной и с дополнительным полимерным покрытием. Высокая скорость монтажа достигается простотой крепления на саморезы или заклепки и автоматическим выравниванием листов при их укладке. Материал можно использовать многократно. Для монтажа - большой выбор комплектующих и отделочных элементов. Значительно удешевляет строительство. Для строительных организаций и постоянных и клиентов действует гибкая система скидок. Все стальные оцинкованные профили в должны быть с лакокрасочным покрытием |
^ ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Общие требования к выполнению работ:
Электромонтажные работы в действующих электроустановках необходимо выполнять после снятия напряжения со всех токоведущих частей, находящихся в зоне производства работ, их отсоединения от действующей части электроустановки, обеспечения видимых разрывов электрической цепи и заземления отсоединенных токоведущих частей.
Зона, в которой проводятся электромонтажные работы, должна быть отделена от действующей части электроустановки таким образом, чтобы была исключена возможность доступа учащихся к токоведущим частям, находящимся под напряжением. Опасные зоны, где проводятся электромонтажные работы, должны быть ограждены, обозначены плакатами, знаками безопасности по ГОСТ 12.4.026-76 и надписями или снабжены средствами сигнализации.
Ограждения - по ГОСТ 12.4.059-89 и ГОСТ 23407-78. Лица, допускаемые к работам на оборудовании с электроприводом, должны иметь квалификационную группу по технике безопасности (электробезопасности) по правилам технической эксплуатации электроустановок потребителей и правилам техники безопасности при эксплуатации электроустановок потребителей, утвержденным Главгосэнергонадзором.
Лица, участвующие в электромонтажных работах, должны иметь Удостоверение о проверке знаний норм и проводимые работы у ЭУ (МПБЭЭ 1.2.5. примечание №2) пройти инструктаж по безопасности труда согласно ГОСТ 12.0.004-90, при этом - повторный инструктаж не реже одного раза в три месяца.
Требования к электрощитовым:
Применяемое в электроустановках электрооборудование, электротехнические изделия и материалы должны соответствовать требованиям Государственных стандартов или технических условий, утвержденных в установленном порядке. Конструкция, исполнение, способы установки, класс и характеристика изоляции электрооборудования, кабелей и проводов соответствовать параметрам сети или электроустановки, режимам работы, условиям окружающей среды и требованиям соответствующих глав ПУЭ.
Шкафы навесные, фирма "авв" или эквивалент, пластиковые, на 36 модулей, степень защиты ip 31, без клеммных блоков, с металлической дверью а370, размеры 510х295х110 мм, тип а330.
Для цветового и цифрового обозначения отдельных изолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ РS0462 «Идентификация проводников по цветам или цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, а также нулевые проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольным или поперечным полосам одинаковой ширины (для шин 15 до 100 мм) желтого цветов. Нулевые рабочие (нейтральные) проводники обозначаются N и голубым цветом.
Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от метных условий) механической прочностью. При напряжении до 1 кВ толщина металлических ограждающих устройств должны быть не менее 1 мм.
Времонтируемыхэлектрощитовых должен быть выполнен комплекс противопожарных мероприятий: замена противопожарных дверей, окраска стен и потолков огнезащитным составом, а так же выполнены сопутствующие строительные и отделочные работы.
^ Требования к изменениям параметров электросетей:
Проведение контрольных замеров и профилактических испытаний электрооборудования и аппаратов электроустановок потребителей на основании методических указаний ПТЭЭП гл. 3.6., согласно МПБЭЭ, в объеме раздела 5.
В состав технического отчета по проведенным электроизмерениям (испытаниям) входит:
1. Пояснительная записка с кратким описанием объекта, основных электропотребителей ГОСТ Р 50571.1-27-2003.
2. Программа испытаний с краткой методикой выполняемых испытаний и нормируемым величинам, согласно гл. II Рекомендации по проверочным испытаниям "Энергосервис 2006».
- Проверка наличия цепи между заземленными установками и элементами заземленной установки.
- Проверка срабатывания защиты при системе питания с заземленной нейтралью р.3.5 МПБЭЭ; прилож. 3, р. 28ТЭЭП; ГОСТ Р51327.1-99 ГОСТ Р 50345-99.7.
Испытания устройств защитного отключения управляемых дифференциальным током по ГОСТ Р50030.2-99; ГОСТ Р 51327-99; прилож. 3, р. 28 ПТЭЭ.
- Испытание устройств защитного отключения управляемых дифференциальным током по ГОСТ Р50030.2-99; ГОСТ Р 51327-99; прилож. 3, р. 28 ПТЭЭ.
- Проверка согласования параметров цепи «фаза-нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников.
7. Тепловизионный контроль эл. оборудования ГОСТ 8563-96 по РД 34,45-51.300-97;
ПТЭЭП приложение 3 с программным обеспечением, но формированию отчетной документации (ServisPack 2) специально аттестованным персоналом, (лабораторией неразрушающего контроля).
- Определение фактических токовых нагрузок пофазно по ГОСТ 13109-87 ПУЭ гл. 1.2; р. 3 МПБЭЭ, с последующей выдачей рекомендации по устранению перекоса фаз.
- Корректировка однолинейной схемы.
10. Устранение замечаний согласно дефектной ведомости.
Требования к кабелям, используемым при производстве
электромонтажных работ в образовательных учреждениях:
При производстве электромонтажных работ в образовательных учреждениях г. Москвы электропроводка для силовых, осветительных и вторичных цепей до 1 кВ переменного тока должны применяться силовые кабели с медными жилами с поливинилхлоридной изоляцией в оболочке из поливинилхлоридного пластиката.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 оС. Минимальный радиус изгиба при прокладке кабелей одножильных -10 наружных диаметров; кабелей многожильных - 7,5 наружных диаметров. Допустимая температура нагрева жил кабелей при эксплуатации +70 оС. Предельная температура токопроводящих жил кабелей при условии невозгорания кабеля при коротком замыкании +400 оС. Строительная длина кабелей для сечений основных жил:
- от 1,5 до 16 мм2-450 м;
- от 25 до 70 мм2 - 300 м.
Гарантийный срок эксплуатации - 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления). Срок службы кабелей - 30 лет.
Способ прокладки кабелей - непосредственно по поверхностям стен и потолков в коробах (кабель-каналах) с открываемыми крышками, гибких рукавах, на лотках.
При прокладке электропроводки применяются:
- трубы поливинилхлоридные для электропроводок, гладкие, должны быть усиленного типа из отходов пвх, наружный диаметр 25 мм, толщина стенки до 1,5 мм
- трубы поливинилхлоридные для электропроводок, гладкие, должны быть усиленного типа из отходов пвх, наружный диаметр 32 мм, толщина стенки до 1,8 мм
- трубы электротехнические гофрированные, поливинилхлоридные, наружный диаметр 25 мм
- трубы электротехнические гофрированные, поливинилхлоридные, наружный диаметр 32 мм
| Материалы | ^ Сертификат соответствия |
| Труба гибкая гофрированная из электроизоляционного материала с зондом, негорючая Плотность, г /куб. см. 1,4 Расчетная прочность материала, МПа 10 | № РОСС RU.ME04.H00099 |
| Кабель-канал (ПВХ), РАЗМЕР 50Х20 ММ | № РОСС Rи.АЯ 21H14829 |
| Лотки металлические | Справка исх. № 101 КС/052 от 04 г. 16.01. |
При производстве работ на объектах учреждений образования применяются кабели:
- кабели силовые с медными жилами должны быть с поливинилхлоридной изоляцией в оболочке из поливинилхлоридного пластиката пониженной горючести, напряжение не менее 1000 в, марка ввгнг, число жил и сечение, мм2: 3х2,5
- кабели силовые с медными жилами должны быть с поливинилхлоридной изоляцией в оболочке из поливинилхлоридного пластиката пониженной горючести, напряжение не менее 660 в, марка ввгнг, число жил и сечение 3 х 1,5 + 1х1,0 мм2
- кабели силовые с медными жилами, должны быть с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова, напряжение не менее 1000 в, марка ввг, число жил и сечение 3 х 2,5 мм2
- кабели силовые с медными жилами, должны быть с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова, напряжение не менее 1000 в, марка ввг, число жил и сечение 3 х 4 мм2
- кабели силовые с медными жилами, должны быть с изоляцией и оболочкой из поливинилхлоридного пластиката, напряжение 1000 в, марка ввг, число жил и сечение, мм2: 5х4
- кабели силовые с медными жилами, должны быть с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности, с низким дымо - и газовыделением, марка ввгнг-ls, напряжение не менее 1000 в, число жил и сечение, мм2: 3х2,5
Лотки применяются из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми.
В чердачных и подвальных помещениях применяется осветительная арматура по п. 6.5.12 -6.5.14 ПУЭ. Сечение заземляющих защитных проводников применяется с соблюдением требований ПУЭ.
Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.
Соединение жил проводов кабелей производится опрессовкой гильзами (ГОСТ 23469.3-79) в соответствии с действующими инструкциями.
В местах соединения, ответвления и присоединения жил проводов и кабелей предусматривается запас жил, обеспечивающий возможность повторного соединения, ответвления или присоединения.
Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям.
Электропроводка должна соответствовать требованиям электробезопасности и пожарной безопасности и обеспечивать возможность легкого распознавания по всей длине проводников по цветам изоляции:
- голубой цвет - для обозначения нулевого проводника электрической сети;
- зелено-желтый цвет - для обозначения защитного проводника;
-черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый,
бирюзовый цвета - для обозначения фазного проводника.
Изоляция должна соответствоватьноминальному напряжению сети. С учетом этих требований, обусловленных характеристиками, должны быть выбраны ПУЭ п. 2.1.50 и 2.1.51.
Требования к светильникам, используемым при производстве электромонтажных работ в образовательных учреждениях.
Требования освещенности, ограничения слепящего действия светильников, пульсаций освещенности и другие качественные показатели осветительных установок должны приниматься в соответствии с требованиями СНиП 23-05-95 «Естественное и искусственное освещение» и другими нормативными документами, утвержденными или согласованными Госстроем России и министерствами и ведомствами Российской Федерации в установленном порядке.
Данным требованиям наиболее полно соответствуют светильники с электронным ПРА, обладающие следующими характеристиками:
- энергосбережение - 22%;
-отсутствие стробоскопического эффекта (явления искажения зрительного восприятия
вращающихся, движущихся или изменяющихся объектов в мелькающим свете, возникающее при совпадении контрастности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках с газоразрядными источниками света, питаемых переменным током);
- отсутствие пульсации света;
- большой световой КПД;
- коэффициент мощности более 0,95;
- мгновенный старт без мерцания;
- отсутствие мигания в случае перегорания лампы (светильник автоматически
отключается);
- низкая рабочая температура;
- бесшумная работа.
Осветительные системы, снабженные электронным ПРА (вместо традиционных устройств, состоящих из электромагнитных досселей, стартеров, дополнительных стартеров и конденсаторов компенсации коэффициента мощности), обеспечивают работу люминисцентных ламп при высокочастотном напряжении и токе (20-25 кГц). Лампа зажигается приложением стартового напряжения внутри колбы. В отличие от традиционного устройства питания, не требуется фазовой коррекции, так как коэффициент мощности более 0,95.
Преимущества светильников с электронным ПРА:
Люминисцентные лампы работают на высокой частоте, что положительно сказывается на световом КПД (на 10% больше, чем при использовании электромагнитных ПРА), уменьшается потребляемая мощность при сетевой частоте 50 Гц при одинаковом световом потоке. Значительно увеличивается срок службы ламп благодаря работе на высокой частоте (средний номинальный срок службы может увеличен до 50% в зависимости от типа светильников и цикла включений), что приводит к экономии средств на замену ламп.
Светильники с электронным ПРА потребляют меньше энергии, чем традиционные, что сокращает общее потребление энергии системой. Потери мощности при использовании светильников с электронным ПРА составляет всего лишь 8-10 % от мощности ламп. Сведен до минимума раздражающий шум благодаря использованию электроники и работе на высокой частоте.
При монтаже светильников требуется обеспечивать одновременное отключение всех фазных проводов, вводимых в светильник. Это требование распространяется также на введение проводов нескольких фаз системы 220/380 Вв многоламповые светильники с лампами любых типов. При производстве работ должны применяться лампы люминесцентные компактные энергосберегающие со встроенным пра, напряжение 220 в, цоколь е14 или е27, мощность не менее15 вт, спирального типа
Заземление установок электрического освещения должно выполняться согласно требованиям гл. 1.7. ПУЭ. Кабель защищенного провода при вводе в светильник присоединяется к заземляющему винту корпуса светильника. Требование распространяется на аппараты (выключатели, переключатели и втычные соединители) для номинального тока до 10 А и напряжения до 250 В, а также на втычные соединители с заземляющим защитным контактом для номинального тока до 63 А и напряжением до 380 В.
^ Мероприятия обеспечивающие выполнение
и сдачу электромонтажных работ:
Требования к выбору защиты:
Электрические сети должны иметь защиту от токов короткого замыкания, обеспечивающую по возможности наименьшее время отключения и требование селективности. Защита должна обеспечивать отключение поврежденного участка при коротком замыкании в конце защищаемой линии: одно-, двух- и трехфазных – в сетях с изолированной нейтралью.
Надежное отключение поврежденного участка сети обеспечивается, если отношение наименьшего расчетного тока короткого замыкания и номинальному току плавкой вставки предохранителя или расцепителя автоматического выключателя будет не менее расчетного значения.
В качестве аппаратов защиты должны применяться автоматические выключатели ВА 57 ф35 (сертификат соответствия № РОСС RU.АЮ05.В31927) и УЗО, что соответствует требованиям быстродействия, чувствительности и селективности.
Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.
Автоматические выключатели УЗО выполнены в корпусах из не поддерживающей горение пластмассы, снабжены защелками для установки на DIN рейку. Принцип действия УЗО основан на фиксации дифференциального тока (разница между прямым и обратным токами), возникающем при утечке на землю. Датчиком наличия дифференциального тока (тока утечки) служит дифференциальный трансформатор тока, сигналы с которого подаются сразу на катушку устройства отключения токового расцепителя, выполненную на постоянном магните. При этом происходит размагничивание катушки, и токовыйрасцепитель срабатывает без постороннего источника питания.
Медный токовый расцепитель имеет посеребренные контакты и снабжен питяпластинчатойдугогасительной камерой, что дает высокие характеристики коммутационной износостойкости и предельной коммутационной способности. Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводами сечением от 1 до 35 мм2.
Электрооборудование, электротехнические изделия и материалыдолжны соответствовать требованиям Государственных стандартов или технических условий, утвержденных в установленном порядке. Конструкция, исполнение, способы установки, класс и характеристика изоляции электрооборудования, кабелей и проводов должны соответствовать параметрам сети или электроустановки, режимам работы, условиям окружающей среды и требованиям соответствующих глав ПУЭ.
Для цветового и цифрового обозначения отдельных изолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ РS0462 «Идентификация проводников по цветам или цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ (система TN-C-S) с глухозаземленнойнейтралью в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимся продольным или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов. Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом.
Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от местных условий) механической прочностью. При напряжении до 1 кВ толщина металлических ограждающих устройств должны быть не менее 1 мм.
Согласно СНИП 2.08.02-89 и ВСН-5988 в целях обеспечения пожарной безопасности в нижеперечисленных учреждениях г. Москвы необходимо выполнить замену существующих дверей электрощитовыхна противопожарные, с усилием дверных проемов стальной обоймой. А так же установить металлические настилы из рифленой стали на приямок кабельного ввода.
Также требуется выполнить монтаж закладных элементов под оборудование электрощитовых.
При установке наружного освещения на объектах необходимо смонтировать опорные металлоконструкции – кронштейны. Кронштейн предназначен для установкиков с лампами дугоразрядными при открытых электропроводках с заземленнойнейтралью.
^ Требования к измерениям сопротивления изоляции:
Согласно п. 612.3 стандарта МЭК 364-6-61 по окончании электромонтажных работ производятся измерения сопротивления изоляции.
Работа выполняется в соответствии с требованиями действующих «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей», «Правил устройства электроустановок»:
измерение сопротивления изоляции проводов и кабелей до 1000 В;
измерение сопротивления изоляции производится мегаомметром типа ЭС0 210/1-Г.
Величина сопротивления изоляции должна быть не ниже 0,5 Мом.
Результаты измерений сводятся в протокол.
^ Требования к персоналу, выполняющему работы:
Электромонтажные работы должны выполняться исключительно персоналом, обученным по 3-й группе электробезопасности, прошедшим проверку знаний, с применением средств защиты, инструментов и приспособлений, проверенных в соответствии с действующими правилами.
Сотрудники, выполняющие электромонтажные работы, должны иметь квалификационный разряд не ниже 5-го соответствующий Государственным нормативным требованиям, что подтверждается удостоверением.
^ НАРУЖНОЕ ОСВЕЩЕНИЕ
Источники света, установка осветительных приборов и опор
Для охранного освещения территорий предприятий применение разрядных ламп не допускается в случаях, когда охранное освещение нормально не включено и включается автоматически от действия охранной сигнализации.
Осветительные приборы наружного освещения (светильники, прожекторы) могут устанавливаться на специально предназначенных для наружного освещения опорах, опорах воздушных линий до 1 кВ, опорах контактной сети электрифицированного городского транспорта всех видов токов напряжением до 600 В, стенах и перекрытиях зданий и сооружений, мачтах (в том числе мачтах отдельно стоящих молниеотводов), технологических эстакадах, площадках технологических установок и дымовых труб, парапетах и ограждениях мостов и транспортных эстакад, на металлических, железобетонных и других конструкциях зданий и сооружений независимо от отметки их расположения, могут быть подвешены на тросах, укрепленных на стенах зданий и опорах, а также установлены на уровне земли и ниже.
Установка светильников наружного освещения на опорах ВЛ до 1 кВ должна выполняться:
1. При обслуживании светильников с телескопической вышки с изолирующим звеном, как правило, выше проводов ВЛ или на уровне нижних проводов ВЛ при размещении светильников и проводов ВЛ с разных сторон опоры. Расстояние по горизонтали от светильника до ближайшего провода ВЛ должно быть не менее 0,6 м.
2. При обслуживании светильников иными способами — ниже проводов ВЛ. Расстояние по вертикали от светильника до провода ВЛ (в свету) должно быть не менее 0,2 м, расстояние по горизонтали от светильника до опоры (в свету) должно быть не более 0,4 м.
При подвеске светильников на тросах должны приниматься меры по исключению раскачивания светильников от воздействия ветра.
Над проезжей частью улиц, дорог и площадей светильники должны устанавливаться на высоте не менее 6,5 м.
При установке светильников над контактной сетью трамвая высота установки светильника должна быть не менее 8 м до головки рельса. При расположении светильников над контактной сетью троллейбуса — не менее 9 м от уровня проезжей части. Расстояние по вертикали от проводов линий уличного освещения до поперечин контактной сети или до подвешенных к поперечинам иллюминационных гирлянд должно быть не менее 0,5м.
Над бульварами и пешеходными дорогами светильники должны устанавливаться на высоте не менее 3 м.
Наименьшая высота установки осветительных приборов для освещения газонов и фасадов зданий и сооружений и для декоративного освещения не ограничивается при условии соблюдения требований 6.1.15.
Установка осветительных приборов в приямках ниже уровня земли разрешается при наличии дренажных или других аналогичных устройств по удалению воды из приямков.
Для освещения транспортных развязок, городских и других площадей светильники могут устанавливаться на опорах высотой 20 м и более при условии обеспечения безопасности их обслуживания (например, опускание светильников, устройство площадок, использование вышек и т. п.).
Допускается размещать светильники в парапетах и ограждениях мостов и эстакад из несгораемых материалов на высоте 0,9—1,3 м над проезжей частью при условии защиты от прикосновений к токоведущим частям светильников.
Опоры установок освещения площадей, улиц, дорог должны располагаться на расстоянии не менее 1 м от лицевой грани бортового камня до внешней поверхности цоколя опоры на магистральных улицах и дорогах с интенсивным транспортным движением и не менее 0,6 м на других улицах, дорогах и площадях. Это расстояние разрешается уменьшать до 0,3 м при условии отсутствия маршрутов городского транспорта и грузовых машин. При отсутствии бортового камня расстояние от кромки проезжей части до внешней поверхности цоколя опоры должно быть не менее 1,75м.
На территориях промышленных предприятий расстояние от опоры наружного освещения до проезжей части рекомендуется принимать не менее 1 м. Допускается уменьшение этого расстояния до 0,6 м.
Опоры освещения улиц и дорог, имеющих разделительные полосы шириной 4 м и более, могут устанавливаться по центру разделительных полос.
На улицах и дорогах, имеющих кюветы, допускается устанавливать опоры за кюветом, если расстояние от опоры до ближайшей границы проезжей части не превышает 4 м.
Опора не должна находиться между пожарным гидрантом и проезжей частью.
Опоры на пересечениях и примыканиях улиц и дорог рекомендуется устанавливать на расстоянии не менее 1,5 м от начала закругления тротуаров, не нарушая линии установки опор.
Опоры наружного освещения на инженерных сооружениях (мостах, путепроводах, транспортных эстакадах и т. п.) следует устанавливать в створе ограждений в стальных станинах или на фланцах, прикрепляемых к несущим элементам инженерного сооружения.
Опоры для светильников освещения аллей и пешеходных дорог должны располагаться вне пешеходной части.
Светильники на улицах и дорогах с рядовой посадкой деревьев должны устанавливаться вне крон деревьев на удлиненных кронштейнах, обращенных в сторону проезжей части улицы, или следует применять тросовую подвеску светильников.
^ Питание установок наружного освещения
Питание установок наружного освещения может выполняться непосредственно от трансформаторных подстанций, распределительных пунктов и вводно-распределительных устройств (ВРУ).
Для питания светильников уличного освещения, а также наружного освещения промышленных предприятий должны прокладываться, как правило, самостоятельные линии.
Питание светильников допускается выполнять от дополнительно прокладываемых для этого фазных и общего нулевого провода воздушной электрической сети города, населенного пункта, промышленного предприятия.
Осветительные установки городских транспортных и пешеходных тоннелей, осветительные установки улиц, дорог и площадей категории А по надежности электроснабжения относятся ко второй категории, остальные наружные осветительные установки — к третьей категории.
Питание светильников освещения территорий микрорайонов следует осуществлять непосредственно от пунктов питания наружного освещения или от проходящих вблизи сетей уличного освещения, исключая сети улиц категории А, в зависимости от принятой в населенном пункте системы эксплуатации. Светильники наружного освещения территорий детских яслей-садов, общеобразовательных школ, школ-интернатов, больниц, госпиталей, санаториев, пансионатов, домов отдыха, пионерлагерей могут питаться как от вводных устройств этих зданий или от трансформаторных подстанций, так и от ближайших распределительных сетей наружного освещения при условии соблюдения требований 6.5.27.
Освещение открытых технологических установок, открытых площадок производства работ, открытых эстакад, складов и других открытых объектов при производственных зданиях может питаться от сетей внутреннего освещения зданий, к которым эти объекты относятся.
Охранное освещение рекомендуется питать, как правило, по самостоятельным линиям.
Питание осветительных приборов подъездов к противопожарным водоисточникам (гидрантам, водоемам и др.) следует осуществлять от фаз ночного режима сети наружного освещения.
Светильники, установленные у входов в здания, рекомендуется присоединять к групповой сети внутреннего освещения и, в первую очередь, к сети освещения безопасности или эвакуационного освещения, которые включаются одновременно с рабочим освещением.
В установках наружного освещения светильники с разрядными источниками должны иметь индивидуальную компенсацию реактивной мощности. Коэффициент мощности должен быть не ниже 0,85.
При применении прожекторов с разрядными источниками света допускается групповая компенсация реактивной мощности.
При групповой компенсации необходимо обеспечивать отключение компенсирующих устройств одновременно с отключением компенсируемых ими установок.
^ Выполнение и защита сетей наружного освещения
Сети наружного освещения рекомендуется выполнять кабельными или воздушными с использованием самонесущих изолированных проводов. В обоснованных случаях для воздушных распределительных сетей освещения улиц, дорог, площадей, территорий микрорайонов и населенных пунктов допускается использование неизолированных проводов.
По опорам контактной сети электрифицированного транспорта напряжением до 600 В постоянного тока разрешается прокладка кабельных линий для питания установленных на опорах осветительных приборов наружного освещения, допускается использование самонесущих изолированных проводов.
Воздушные линии наружного освещения должны выполняться согласно требованиям гл. 2.4.
Пересечения линий с улицами и дорогами при пролетах не более 40 м допускается выполнять без применения анкерных опор и двойного крепления проводов.
Нулевые проводники сети общего пользования, выполненные неизолированными проводами, при использовании их для наружного освещения следует располагать ниже фазных проводов сети общего пользования и фазных проводов сети наружного освещения.
При использовании существующих опор, принадлежащих электросетевым организациям, не занимающимся эксплуатацией наружного освещения, допускается располагать фазные провода сети наружного освещения ниже нулевых проводников сети общего пользования.
В местах перехода кабельных линий к воздушным рекомендуется предусматривать отключающие устройства, установленные на опорах на высоте не менее 2,5 м. Установка отключающих устройств не требуется в местах кабельных выходов из пунктов питания наружного освещения на опоры, а также переходов дорог и обходов препятствий, выполняемых кабелем.
В целях резервирования распределительных кабельных линий или линий, выполненных самонесущими изолированными проводами, между крайними светильниками соседних участков для магистральных улиц городов рекомендуется предусматривать нормально отключаемые перемычки (резервные кабельные линии).
При использовании указанных перемычек, снижение напряжения у осветительных приборов допускается увеличивать до 10 % от номинального.
Воздушные линии наружного освещения должны выполняться без учета резервирования, а провода их могут быть разного сечения по длине линии.
Ответвления к светильникам от кабельных линий наружного освещения рекомендуется, как правило, выполнять без разрезания жил кабеля.
При прокладке указанных кабельных линий на инженерных сооружениях следует предусматривать меры для удобной разделки ответвлений от кабеля к опоре и возможность замены кабеля участками.
Ввод кабеля в опоры должен ограничиваться цоколем опоры. Цоколи должны иметь размеры, достаточные для размещения в них кабельных разделок и предохранителей или автоматических выключателей, устанавливаемых на ответвлениях к осветительным приборам, и дверцу с замком для эксплуатационного обслуживания.
Допускается использовать специальные ящики ввода, устанавливаемые на опорах.
Электропроводка внутри опор наружного освещения должна выполняться изолированными проводами в защитной оболочке или кабелями. Внутри совмещенных опор наружного освещения и контактных сетей электрифицированного городского транспорта должны применяться кабели с изоляцией на напряжение не менее 660 В.
Линии питающие светильники, подвешенные на тросах, должны выполняться кабелями, проложенными по тросу, самонесущими изолированными проводами или неизолированными проводами, проложенными на изоляторах.
Тросы для подвески светильников и питающих линий сети допускается крепить к конструкциям зданий. При этом тросы должны иметь амортизаторы.
В сетях наружного освещения, питающих осветительные приборы с разрядными лампами, в однофазных цепях сечение нулевых рабочих проводников должно быть равным фазному.
В трехфазных сетях при одновременном отключении всех фазных проводов линии сечение нулевых рабочих проводников должно выбираться:
1. Для участков сети, по которым протекает ток от ламп с компенсированными пускорегулирующими аппаратами, равным фазному независимо от сечения.
2. Для участков сети, по которым протекает ток от ламп с некомпенсированными пускорегулирующими аппаратами, равным фазному при сечении фазных проводников менее или равным 16 мм2 для медных и 25 мм2 для алюминиевых проводов и не менее 50 % сечения фазных проводников при больших сечениях, но не менее 16 мм2 для медных и 25мм2 для алюминиевых проводов.
Коэффициент спроса при расчете сети наружного освещения следует принимать равным 1,0.
На линиях наружного освещения, имеющих более 20 светильников на фазу, ответвления к каждому светильнику должны защищаться индивидуальными предохранителями или автоматическими выключателями
^ Осветительные приборы и электроустановочные устройства
Осветительные приборы должны устанавливаться так, чтобы они были доступны для их монтажа и безопасного обслуживания с использованием при необходимости инвентарных технических средств.
В производственных помещениях, оборудованных мостовыми кранами, участвующими в непрерывном производственном процессе, а также в бескрановых пролетах, в которых доступ к светильникам с помощью напольных и других передвижных средств невозможен или затруднен, установка светильников и другого оборудования и прокладка электрических сетей может производиться на специальных стационарных мостиках, выполненных из несгораемых материалов. Ширина мостиков должна быть не менее 0,6 м, они должны иметь ограждения высотой не менее 1 м.
В общественных зданиях допускается сооружение таких мостиков при отсутствии возможности использования других средств и способов доступа к светильникам.
Светильники, обслуживаемые со стремянок или приставных лестниц.должны устанавливаться на высоте не более 5 м (до низа светильника) над уровнем пола. При этом расположение светильников над крупным оборудованием, приямками и в других местах, где невозможна установка лестниц или стремянок, не допускается.
Светильники, применяемые в установках, подверженных вибрациям и сотрясениям, должны иметь конструкцию, не допускающую самоотвинчивания ламп или их выпадения. Допускается установка светильников с применением амортизирующих устройств.
Для подвесных светильников общего освещения рекомендуется иметь свесы длиной не более 1,5 м. При большей длине свеса должны приниматься меры по ограничению раскачивания светильников под воздействием потоков воздуха.
Во взрывоопасных зонах все стационарно установленные осветительные приборы должны быть жестко укреплены для исключения раскачивания.
Для обеспечения возможности обслуживания осветительных приборов допускается их установка на поворотных устройствах при условии их жесткого крепления к этим устройствам и подводки питания гибким кабелем с медными жилами.
Светильники местного освещения должны быть укреплены жестко или так, чтобы после перемещения они устойчиво сохранили свое положение.
Приспособления для подвешивания светильников должны выдерживать в течение 10 мин без повреждения и остаточных деформаций приложенную к ним нагрузку, равную пятикратной массе светильника, а для сложных многоламповых люстр с массой 25 кг и более — нагрузку, равную двукратной массе люстры плюс 80 кг.
У стационарно установленных светильников винтовые токоведущие гильзы патронов для ламп с винтовыми цоколями в сетях с заземленной нейтралью должны быть присоединены к нулевому рабочему проводнику.
Если патрон имеет нетоковедущую винтовую гильзу, нулевой рабочий проводник должен присоединяться к контакту патрона, с которым соединяется винтовой цоколь лампы.
Провода должны вводиться в осветительную арматуру таким образом, чтобы в месте ввода они не подвергались механическим повреждениям, а контакты патронов были разгружены от механических усилий.
Соединение проводов внутри кронштейнов, подвесов или труб, при помощи которых устанавливается осветительная арматура, не допускается. Соединения проводов следует выполнять в местах, доступных для контроля, например в основаниях кронштейнов, в местах ввода проводов в светильники.
Осветительную арматуру допускается подвешивать на питающих проводах, если они предназначены для этой цели и изготовляются по специальным техническим условиям.
Осветительная арматура общего освещения, имеющая клеммные зажимы для присоединения питающих проводников, должна допускать подсоединение проводов и кабелей как с медными, так и с алюминиевыми жилами.
Для осветительной арматуры, не имеющей клеммных зажимов, когда вводимые в арматуру проводники непосредственно присоединяются к контактным зажимам ламповых патронов, должны применяться провода или кабели с медными жилами сечением не менее 0,5 мм2 внутри зданий и 1 мм2 вне зданий. При этом в арматуре для ламп накаливания мощностью 100 Вт и выше, ламп ДРЛ, ДРИ, ДРИЗ, ДНаТ должны применяться провода с изоляцией, допускающей температуру нагрева их не менее 100 °С.
Вводимые в свободно подвешиваемые светильники незащищенные провода должны иметь медные жилы.
Провода, прокладываемые внутри осветительной арматуры, должны иметь изоляцию, соответствующую номинальному напряжению сети
Ответвления от распределительных сетей к светильникам наружного освещения должны выполняться гибкими проводами с медными жилами сечением не менее 1,5 мм2 для подвесных светильников и не менее 1 мм2 для консольных. Ответвления от воздушных линий рекомендуется выполнять с использованием специальных переходных ответвленных зажимов.
Для зарядки стационарных светильников местного освещения должны применяться гибкие провода с медными жилами сечением не менее 1 мм2 для подвижных конструкций и 0,5 мм2 для неподвижных.
Изоляция проводов должна соответствовать номинальному напряжению сети.
Зарядка кронштейнов осветительной арматуры местного освещения должна соответствовать следующим требованиям:
1. Провода необходимо заводить внутрь кронштейна или защищать иным путем от механических повреждений; при напряжении не выше 50 В это требование не является обязательным.
2. При наличии шарниров провода внутри шарнирных частей не должны подвергаться натяжению или перетиранию.
3. Отверстия для проводов в кронштейнах должны иметь диаметр не менее 8 мм с допуском местных сужений до 6 мм; в местах вводов проводов должны применяться изолирующие втулки.
4. В подвижных конструкциях осветительной арматуры должна быть исключена возможность самопроизвольного перемещения или раскачивания арматуры.
Присоединение прожекторов к сети должно выполняться гибким кабелем с медными жилами сечением не менее 1 мм2 длиной не менее 1,5 м. Защитное заземление прожекторов должно выполняться отдельной жилой
^ Требования к безопасности.
Безопасность выполнения работ и безопасность результатов работ должна соответствовать требованиям СНИП 21-01-97* «Пожарная безопасность зданий и сооружений», Постановлением главного государственного санитарного врача РФ от 28.11.2003г. №44 «Введение в действие санитарно- эпидемиологических правил и нормативов» СанПин 2.4.1178-02.
Федеральный закон от 21.12.1994 г. № 69-ФЗ «О пожарной безопасности»;
Федеральный закон РФ от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
СНиП 12-03-2001 – «Безопасность труда в строительстве. Часть 1.Общие требования»
СанПиН 2.4.1.1249-03 – «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных учреждений»;
СанПиН 2.4.2.1178-02 – «Гигиенические требования к условиям обучения в общеобразовательных учреждениях»;
СанПиН 2.4.4.1251-03 – «Санитарно-эпидемиологические требования к учреждениям дополнительного образования детей (внешкольные учреждения)»;
СанПиН 2.2.3.1384-03 - «Гигиенические требования к организации строительного производства и строительных работ»
Работы предусматривают замену горючих материалов в местах массового пребывания людей и на путях эвакуации на материалы, имеющие огнестойкость в соответствии с правилами противопожарной безопасности.
- На путях эвакуации не допускается применять материалы с более высокой пожарной опасностью, чем:
- КМ0 (НГ, -, -, -) Г1, В1, Д2, Т2 - для отделки стен, потолков и заполнения подвесных
потолков в вестибюлях, лестничных клетках, лифтовых холлах;
- КМ1 (Г1, В1, Д1, Т1) Г2, В2, ДЗ, ТЗ или Г2, ВЗ, Д2, Т2 - для отделки стен, потолков и заполнения подвесных потолков в общих коридорах, холлах и фойе;
- КМ1 (Г1, В1, Д1, Т1, РП1) Г2, РП2, Д2, Т2 - для покрытий пола в вестибюлях, лестничных клетках, лифтовых холлах;
- КМ2 (Г1, В1, Д3+ (Д<1000 м2/кг), Т2, РП1) В2, РГТ2, ДЗ, Т2 - для покрытий пола в общих коридорах, холлах и фойе.
В помещениях класса Ф5 категорий А, Б и В1, в которых производятся, применяются или хранятся легковоспламеняющиеся жидкости, полы следует выполнять из негорючих материалов или материалов группы горючести П.
Каркасы подвесных потолков в помещениях и на путях эвакуации следует выполнять из негорючих материалов. При снятии панелей, закрепленных на каркасах, необходимо учитывать демонтаж и монтаж линий электроснабжений, связи, телефона, пожарной сигнализации с укладкой в короба по стенам. При относе горючей облицовки более 5 см от стен, предусмотреть замену полового покрытия с учетом ширины путей эвакуации.
- При выполнении работ, в объеме стоимости контракта, учитывается необходимый демонтаж и восстановление АПС с предъявлением их работоспособности обслуживающей организации.
- Коридоры длиной более 60 м следует разделять противопожарными перегородками 2-го типа на участки, длина которых определяется по СНиП 2.04.05, но не должна превышать 60 м.
5. В полу на путях эвакуации не допускаются перепады высот: менее 45 см и
выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6. При высоте лестниц более 45 см следует предусматривать ограждения с перилами.
При выполнении работ следует руководствоваться требованиями главы СНиП по технике безопасности в строительстве и нормативно-технической документации. Выполнение работ должно производиться квалифицированными специалистами, прошедшими необходимую подготовку и имеющими разрешение на проведение указанных работ. К работе допускаются лица не моложе 18 лет, прошедшие предварительный медицинский осмотр и инструктаж по технике безопасности.
Не допускайте попадания сухой смеси внутрь организма, при работе должны быть использованы рукавицы, т.к. при попадании на чувствительную кожу она может вызвать ее раздражение. Не допускается попадания порошка в глаза и длительного контакта с открытыми участками кожи.
В целях защиты кожного покрова, органов дыхания и глаз от возможного вредного воздействия необходимо обеспечение всех работающих средствами индивидуальной защиты в соответствии с действующими государственными и отраслевыми нормами.
Запрещается прием пищи, и курение в местах проведение работ.
Остатки материалов, а также пришедшие в негодность специальная одежда и средства защиты должны быть утилизированы в местах, исключающих вымывание вредных веществ в почву и водоемы.
Требования к контролю качества работ:
Система контроля качества должна соответствовать ГОСТ Р ИСО 9001 – 2001 (ISO 9001 - 2000), СНиП 3.01.01-85, а так же CНиП 12-01-2004. Работы должны выполняться квалифицированными специалистами Исполнителя, имеющего право на их проведения, необходимое оборудование и нормативно-техническую документацию на оборудование.
^ Условия выполнения работ:
На все материалы до выполнения работ должны быть представлены сертификаты, подтверждающие их соответствие по применению в общественных зданиях - детских учреждениях.
Исполнитель может принять на себя по договору обязанность выполнить работу, отвечающую требованиям к качеству, более высоким по сравнению с установленными обязательными для сторон требованиями, в пределах суммы, оговоренной Государственным контрактом.
Исполнитель обязан безвозмездно устранить по требованию Заказчика все выявленные недостатки, если в процессе выполнения работ Исполнитель допустил отступление от условий Контракта, ухудшившее качество работ, в согласованные сроки.
Исполнитель обязан соблюдать правила привлечения и использования иностранной и иногородней рабочей силы, установленные законодательством Российской Федерации нормативными правовыми актами г. Москвы.
Исполнитель за 2 рабочих дня до начала выполнения работ с целью обеспечения безопасности в образовательном учреждении, обязан предоставлять руководителю учреждения:
- Сведения о подрядной организации руководитель, телефон/факс;
- Ответственное лицо обеспечивающее соблюдение техники безопасности и контроль над ходом осуществляемых ремонтных работ и выполнения требований по антитеррористической защищенности образовательного учреждения;
- Списки сотрудников, выполняющих работы на объекте, а так же лиц осуществляющих доставку материалов и выполняющих погрузочно–разгрузочные и другие работы;
- Марки и номера автотранспортных средств, на которых будет доставляться материалы на объекты;
- Продолжительность рабочего дня, исключая возможность круглосуточного пребывания на территории учреждения.
К работе допускаются лица не моложе 18 лет, прошедшие предварительный медицинский осмотр и инструктаж по технике безопасности на рабочих местах в соответствии с требованием Трудового Кодекса РФ (ст. 214) и ППБ-01-93.
Проживание рабочих, выполняющих работы на объекте, в местах выполнения работ категорически запрещено. Запрещается прием пищи, и курение в местах проведения работ.
Исполнитель обязан предусмотреть установку бытовок, раздевалки, прорабской и т.д.
Исполнитель обязан выполнять работы только в отведенной зоне минимально необходимым количеством технических средств и механизмов, что необходимо для сокращения шума, пыли, загрязнения воздуха.
Исполнитель обязан материалы и оборудование складировать в определенных местах, согласованных с администрацией учреждения образования (в закрытых отдельных помещениях). Не допускается складирование строительного материала в образовательных учреждениях в местах доступных детям.
Исполнитель обязан после выполнения работ производить ежедневную уборку помещений, в которых проводились работы. Складирование мусора на территории образовательного учреждения допускается только при наличии бункера.
Исполнитель обязан после окончания работ ликвидировать рабочую зону, произвести уборку мусора, материалов, инструментов.
Качество работ должно соответствовать СНиПам, график производства работ учитывает режим ведения учебного процесса.
^ Требования по выполнению сопутствующих работ:
По окончании выполнения работ, организация, осуществляющая работы на объектах, обязана произвести погрузку и вывоз строительного мусора и строительных материалов.
^ Ответственность при выполнении работ:
Ущерб нанесенный третьему лицу в результате выполнения работ на объекте по вине Исполнителя возмещается исполнителем. При производстве работ Исполнитель должен обеспечить сохранность имущества третьих лиц, инженерных коммуникаций, принадлежность третьим лицам, а так же не допускать загрязнения, ухудшения и порчи существующих конструкций. В случае причинения ущерба имуществу и (или) инженерным коммуникациям третьих лиц Исполнитель самостоятельно в полном объеме возмещает причиненный ущерб или восстанавливает повреждения.
^ Порядок сдачи и приемки результатов работ:
Работы принимаютсякомиссионно в полном объеме, в соответствии с условиями Государственного контракта и Техническим заданием. Поэтапная приемка работ не предусматривается.
Уполномоченным представителем Государственного заказчика на объекте является представитель Дирекции по эксплуатации, движению и учету основных фондов Департамента образования города Москвы.
Уполномоченный представитель Государственного Заказчика выполняет функции технического надзора.
Исполнитель имеет право приступить к работам только после открытия объекта совместно с уполномоченным представителем Государственного Заказчика в строгом соответствии с Сетевым графиком производства работ с оформлением Акта открытия.
Уполномоченный представитель Государственного Заказчика осуществляет постоянный контроль за ходом работ на объекте, результаты проверок фиксируются в Журнале производства работ в соответствии с Государственным контрактом.
Исполнитель обязан приглашать письменно уполномоченного представителя Заказчика для приемки и освидетельствования скрытых работ.
Приемка завершенных работ осуществляется в соответствии с Государственным контрактом.
Обязательное подписание унифицированных форм КС-2 в УГПС МЧС ЮЗАО г. Москвы.
^ Требования к выполнению работ по благоустройству:
