Рекомендуемые размеры монтажных зазоров.

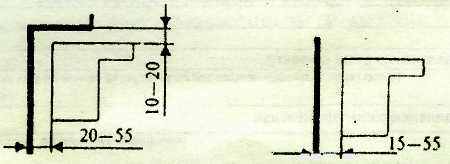

1. При монтаже деревянных оконных блоков
2. При монтаже оконных блоков из алюминиевых и ПВХ профилей

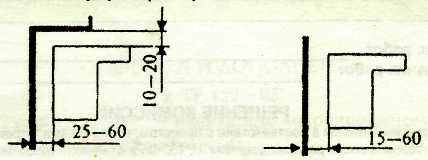

а) оконные блоки из алюмиевых сплавов при размере стороны до 200 мм

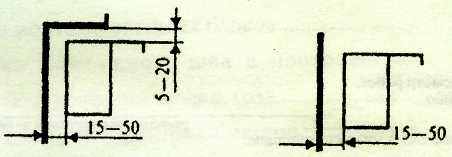

б) оконные блоки из ПВХ профилей белого цвета при размере стороны до 2000 мм, а также алюминиевые оконные блоки при размере стороны от 2000 мм до 3500 мм

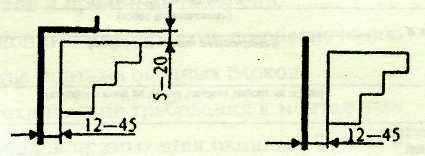

в) оконные блоки из ПВХ профилей белого цвета при размере стороны от 2000 мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000 мм
^
Технология производства монтажных работ окон из ПВХ:
Установку, крепление и утепление окон в наружных стенах следует производить в нижеследующей последовательности.
1. Очистить оконные откосы от раствора, штукатурки, строительного мусора.
2. Опорными клиньями выровнять блок в вертикальной и горизонтальной плоскостях.
3. Установить несущие и дистанционные прокладки.
4. Закрепить коробку к конструкциям здания: к стенам, к закладным деревянным пробкам или к бетону.
5. Установить оконные сливы, при этом верх листа оконного слива должен быть заведен в нижний фальц оконной коробки, а боковые поверхности отогнуты и заведены в канавки боковых поверхностей наружных откосов.
6. Нанести с наружной стороны стыка слой мастики Бутепрол толщиной не более 5 мм или силиконового герметика толщиной не более 3 мм; при температуре ниже +2 °С - слой тиоколовой мастики толщиной не более 3 мм.
При использовании ленты ПСУЛ (компрессионных саморасширяющихся лент) ее необходимо устанавливать с наружной стороны стыка в сжатом состоянии на глубину не менее 5 мм. В построечных условиях допускается нанесение герметизирующего слоя после выполнения операций для защиты от атмосферных воздействий с наружной стороны.
7. Заполнить (утеплить) стык по контуру блока однокомпонентной пенополиуретановой системой.
8. После утепления произвести установку подоконника. Для исключения протекания влаги через щели между подоконником и оконной коробкой пространство между коробкой и подоконником рекомендуется заполнить силиконовым герметиком, обжимаемым при установке подоконника.
9. С внутренней стороны (со стороны помещения) стыки для обеспечения высокого сопротивления паропроницаниюзагерметизировать полиэтиленовым уплотнительным шнуром из Вилатерма СП и силиконовым герметикой либо установить пароизоляционную уплотнительную ленту (ПУЛ).
10. Установить наличник.
К работам по монтажу оконных и дверных блоков допускают лиц, достигших 18-летнего возраста, прошедших инструктаж по технике безопасности, ознакомленных с санитарными требованиями, а также с мерами пожарной безопасности. Все работающие должны быть обеспечены хлопчатобумажной спецодеждой, защитными очками и перчатками.
Дверная или оконная коробка крепится в стены дюбелями, гвоздями, шурупами, строительной пеной. К коробке створки окон и полотна дверей крепятся на петлях разных модификаций, обеспечивающих открывание их в вертикальной плоскости, а створки дополнительно еще и в горизонтальной.
К входным дверям предъявляются требования повышенной надежности от вскрытия. Нормативными документами они подразделяются на 13 классов надежности в зависимости от назначения здания и опасности. В этом плане, входные двери оборудуются надлежащей фурнитурой и запорными устройствами.
Блоки металлические, противопожарные устанавливаемые в образовательных учреждениях должны быть покрыты эпоксидно-полиэфирной порошковая краской; сплошного типа исполнения, открывание полотна: правое или левое, тип дверной коробки: угловая; охватывающая; предел огнестойкости не менее 90 (EI90)мин- с угловой коробкой, 60 (EI60)мин - с охватывающей коробкой,, с заполнением минеральной ватой.
Так же могут быть установлены противопожарные металлические двери с тепло и газоизолированной базальтовой плитой и термоуплот, лентой.
Окна и двери должны отвечать соответствующим требованиям, таким как: непродуваемость, надежность, освещенность, удобство эксплуатации, сохранение тепла, долговечность, звукоизоляция.Данные требования могут быть выполнены в совокупности качественного устройства подоконных досок, оконных отливов и козырьков.
^ Основные условия установки:
В помещениях, в которых должны устанавливаться двери, должна быть закончена внутренняя отделка (произведены просушка и проветривание помещений до эксплуатационных показателей температуры и влажности). Двери, для акклиматизации, рекомендуется хотя бы на неделю внести в помещение, где они будут установлены. Нельзя оставлять двери вблизи отопительных систем.
^ Хранить дверные полотна можно:
— в горизонтальном положении, в пачке одного типа и размера — не более 20 полотен;
— вертикально, с наклоном не более 5 градусов и опорой в трех точках (две крайние нижние и верхняя по середине), в пачке одного типа и размера — не более 50 полотен;
— на ребре (любом) с наклоном не более 5 градусов и опорой в трех точках (две крайние нижние и верхняя по середине), в пачке одного типа и размера — не более 50 полотен.
^ Необходимо убедиться в правильности размеров дверных проемов (+ 70–100 мм по ширине и высоте к размерам полотна)
- дверной замок для филёнчатых дверей должен быть шириной не более 80 мм, для дверей с формованой филёнкой и гладких под остекление не более 105 мм, для гладких дверей не более 250 мм;толщиной тела (для врезных замков) 16—18 мм, шириной накладной части замка (для врезных замков) 22—25 мм; ответная часть замка должна иметь язычок; расстояние от декоративной накладки ручки до края дверного полотна не должно превышать 100 мм (кроме гладких дверей);
- дверные петли могут быть: разъемными (правыми или левыми), неразъемными (универсальными) длиной 70–150 мм, шириной 22–30 мм, накладными для полотна 35 мм типа ПН8 (ГОСТ 5088–94);
- ручки, декоративные накладки, санузловые завертки, цилиндры (в том числе с маховиком), шпингалеты должны подбираться с учетом толщины полотна — 35 мм и ширины вертикальной стойки полотна — 102 мм;
- рамы должны быть подобраны с учетом рациональных, функциональных и декоративных требований.
^ Порядок подготовки к установке:
-Распаковать и подготовить к установке дверные полотна и коробки.
-Выбрать сторону открывания двери.
-Разметить дверное полотно под врезку замка (1 м от низа полотна до ручки) и двух петель (250 мм от низа (верха) полотна) согласно открыванию двери.
-Произвести выборку гнезд и отверстий согласно разметке, ручным или электроинструментом.
-Удалить древесную пыль и стружку, наметить шилом отверстия (при необходимости просверлить отверстия сверлом меньшего диаметра резьбы шурупа или самореза).
-Установить петли и замок на полотно.
-Для дверей без порога вымерить длину коробки по проему с тем, чтобы при установке возникал зазор между низом полотна и поверхностью финишного пола 6–15 мм.
-Отрезать вертикальные стойки коробок, согласно разметке.
-В горизонтальной планке коробки высверлить по два отверстия с каждой стороны под гвозди или саморезы (4 (6)×75 (100) мм).
-Собрать коробку и отрегулировать зазоры между полотном петлевой части и стоевой коробки — 2,5–3 мм. Зазор между полотном замковой части и стоевой коробки — 3 мм.
-Вложить полотно в коробку с целью разметки ответной части петли с учетом зазора верха полотна и горизонтальной планки коробки — 2–3 мм.
-Разметить коробку под петли и произвести выборку гнезд, согласно разметке.
-Удалить пыль и стружку, наметить шилом отверстия (при необходимости просверлить отверстия крепления сверлом меньшего диаметра резьбы шурупа или самореза).
-Установить петли на коробку и собрать блок.
^ Порядок установки:
-Становить дверной блок в проем и расклинить его с нелицевой стороны полотна. Выровнять по уровню петлевую часть.
-Высверлить и отзенковать под заглушку диаметром 14 или 12 мм (толщина выступающей части заглушки не более 2 мм) отверстия под саморезы (6×100–150 мм) в стоевых коробки в притворную часть не менее чем в трех местах по всей длине (если дверной блок без порога, то нижняя точка крепления располагается не выше 70 мм). Отметить места сверления проема.
-Вынуть блок из проема и высверлить отверстия в проеме под дюбель (пластмассовая пробка). -Установить дюбели.
-Установить блок в проем. Расклинить и выровнять по уровню дверной блок. Закрепить с помощью саморезов так, чтобы саморезы надежно закрепились в проеме.
-Установить ручки, цилиндры, санузловые завертки, шпингалеты, накладки по необходимости и проверить открывание.
-Отметить места врезки ответной части замка.
-Вырезать под ответную планку гнездо. Закрепить с помощью саморезов ответную планку.
-Через мягкую прокладку распереть в трех местах стоевых коробки (по всей длине) с помощью бруска во избежание заклинивания полотна двери после применения монтажной пены.
-Смочить откосы водой из распылителя. С помощью монтажной пены закрепить (изолировать) в проеме дверной блок. Полотно должно находиться в закрытом состоянии.
-Через сутки срезать вышедшую пену ножом и убрать распорки. Проверить закрывание двери. -Установить декоративные заглушки.
-При необходимости, установить доборный брус и обналичить проем (закрыть стыки между коробкой и откосом с помощью наличника).
-В случаях обрезки наличника и расширителя обработать срезанные поверхности лакокрасочными материалами.
Рекомендации: Необходимо тщательно вымерять все выборки и места сверления.
Требования к замене дверей:
1. Выполнение работ включает в себя замену дверей пожароопасных помещений и путей эвакуации на пожаростойкие, согласно СНиП 21.01.97. Устанавливаемые двери должны соответствовать типу (EI 30). Замена дверей в помещениях, электрощитовых, складских и др. выполняется строго согласно строительным и противопожарным СНиПам и ГОСТам.
Двери устанавливаются 2-х видов:
а) с остеклением более 25%;
б) металлические, со световым окном из армированного стекла.
Стекло должно иметь маркировку класса огнестойкости, с указанием производителя. Коробка двери сварная, из профильных труб. Все внутренние полости заполняются теплоизолирующим материалом. Высота от уровня пола монтажного проема не более 30мм. Двери могут быть укомплектованы замками врезного типа. На торцевые поверхности дверных полотен по контуру должен быть наклеен термовспучивающийся уплотнитель.
При монтаже дверей необходимо установка световых указателей по направлению выхода. Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.
2. Высота эвакуационных выходов в свету должна быть не менее 1,9м, ширина не менее: 1,2м - из помещений класса Ф1.1 при числе эвакуирующихся более 15 человек. 0,8 м - во всех остальных случаях. Ширина наружных дверей лестничных клеток и дверей из лестничных клеток в вестибюль должна быть не менее ширины марша лестницы.
3. Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе,
вестибюлей и лестничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа. В зданиях высотой более 15 муказанные двери, должны быть глухими или с армированным стеклом.
Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними.
Лестничные клетки, как правило, должны иметь двери с приспособлениями для самозакрывания и с уплотнением в притворах.
4. Двери должны быть установлены с соответствующими пределами
огнестойкости и предоставлением сертификатов. Выполнение работ
предусматривает оформление акта открытия и закрытия объекта.
| ^ Общие характеристики дверей | |
| Предел огнестойкости, мин., не менее | 30 |
| Масса двери в сборе кг, не более | 105 |
| Максимальные размеры проема, мм | до 1150 х 2325 мм |
| Максимальный размер остекления | до 25% от площади дверного проема |
| Звукоизоляционные свойства | до 35 Дб |
| Сертификат пожарной безопасности | ССПБ.RU.ОП019.В00569 |
| Сертификат соответствия | РОСС RU.ББ02.Н00833 |
Материал полотен: для типов ДГ (глухие) - ДВП
Необходимая комплектация дверей:
- Терморасширяющаяся уплотнительная лента
- Врезной цилиндровый замок-защелка
- Евроцилиндр с комплектом ключей
- Нажимные ручки черного или белого цвета на декоративной планке
- Монтажный комплект (анкерные винты)
- Покрытие: эпоксидно-полиэфирная порошковая краска
Типы ДГ укомплектованы накладными петлями ПН-110, Отделка: грунтование и окраска акриловой вододисперсионной краской любого цвета по выбору заказчика
Противопожарные двери должны быть изготовлены в искронедающем исполнении с применением во всех трущихся элементах двери деталей из латуни, в соответствии с рекомендациями ВНИИПО МЧС РФ и типовыми чертежами - "Серия 1.436.2 - 30.93 Двери металлические противопожарные искронедающие для промышленных зданий и сооружений", разработанными ЦНИИ Промизданий.
лестничных клеток.
Общие сведения о доводчиках, подлежащих установке и требования к выполнению работ:
| Модель доводчика** | Усилие (КГ) | Евростандарт* | Габаритные размеры | Масса (кг.) | Ширина двери (мм.) |
| ^ DORMA TS\68 | 90 | EN 2 – 4 | 220х55х45 мм | 1,4 | до 1100 мм |
- Параметры доводчика полностью соответствуют европейскому стандарту EN 1154.
- ** Может быть предоставлен «эквивалент» требуемого оборудования. Характеристики «эквивалента» должны быть не ниже требуемых.
- Корпус доводчиков должен быть из литого алюминиевого корпуса.
- Доводчики должны иметь две регулировки начальной и конечной скоростей закрывания.
- Плавная регулировка скорости закрывания в двух диапазонах 180°-20° и от 20° до 0°
- Двери металлические должны быть окрашены с помощью порошковой краски и иметь врезной либо навесной замок закрытого типа.
- Плавная регулировка скорости захлопывания двери (с помощью рычага)
- Фиксация двери в открытом положении (опция, по согласованию с учреждением)
- Термостабильность доводчика в интервале температур от -10..+40
- Возможные цвета для установки по согласованию с образовательным учреждением: белые эмалевые, серебряные анодированные, золотые, коричневые анодированные.
- Замена наружных дверных блоков производится с использованием раствора цементно-известкового - М 75, краски МА 25
- Металлические дверные блоки должны быть оснащены доводчиком марки "Nora-M".
- Максимальный угол открывания 180°
- Подходит для большинства деревянных и металлических дверей, открывающихся наружу и вовнутрь, право- и левосторонних
- Качество доводчиков должно соответствовать требованиям DIN ISO 9001, EN 29001, BS 5750.
- Сертифицирование и надзор BSI QualityAssuranceReg-NrQ 6423, FM 10756 52, ISO 9001, ТЕМПЕРАТУРНЫЕ ИСПЫТАНИЯ "РОСТЕСТ".
- Соответствие ГОСТ 538-2001, ГОСТ 5091-78, п.4
- Предоставление инструкции по монтажу и регулировке доводчика на русском языке, а так же установочного шаблона.
Стены
1.Перегородки
Устройство внутренних перегородок может осуществляться из кирпича, керамзитобетонных или пенобетонных блоков, пазогребниевых плит и с применением комплектных систем из гипсокартонных листов «КНАУФ».
