Приложение 18
НОРМЫ
браковки стальных канатов из круглой проволоки
для АМС, находящихся в эксплуатации более одного года
Канаты из круглой проволоки со стальным сердечником подлежат браковке и срочной замене, если у них число оборванных проволок, коррозия или другие дефекты на длине шага свивки превышают нижеуказанные нормы:
а) 10 % и более оборванных проволок от общего числа проволок в канате;
б) 50 % и более оборванных проволок в одной пряди каната (для многопрядных канатов);
в) при поражении проволок стальных канатов коррозией норма браковки, указанная в пп. "а" и "б", должна быть уменьшена на процент, принимаемый по таблице:
| Поверхностная коррозия проволок по диаметру, % | Число оборванных проволок, %, от нормы браковки |
| До 5 | 85 |
| До 10 | 70 |
| До 19 | 50 |
г) коррозия канатов, уменьшающая суммарный первоначальный диаметр проволок на 20 % и более;
д) канаты, имеющие заломы по полному сечению канатов (после затянутых петель или подобные им);
с) канаты с выпученным числом проволок 10 % и более от общего числа проволок в канате (фонарь) или одной и более выпученных прядей, для многопрядных канатов;
ж) насечки, забои и сплющивание проволок каната числом более 10 % от общего числа проволок в канате или 50 % в проволоках одной пряди для многопрядных канатов.

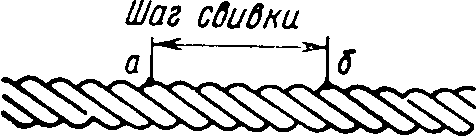

Шаг свивки каната определяют следующим образом. На поверхности какой-либо пряди (рис. П18.1) наносят метку (точку а), от которой отсчитывают вдоль центральной оси каната столько прядей, сколько их имеется в сечении каната (например, 6 в шестипрядном канате) и наносят вторую метку (точка б). Расстояние между метками (точками а и б) принимается за шаг свивки каната. У многопрядных канатов шаг свивки определяется по числу прядей в наружном слое (например, у каната 18х19 + сердечник имеется 6 прядей во внутреннем слое и 12 в наружном. Шаг свивки принимается 12).
Рис. П18.1. Схема определения шага свивки шестипрядного каната
Приложение 19
АКТ
проверки монтажных натяжений в оттяжках
город (населенный пункт) ___________ « » __________ 19 ________ г.
Настоящий акт составлен мачтовиком ___________________________________________________________________при
участии ________________________________________________________________в том, что сего числа на радиоцентре
__________________________________________________________ была произведена проверка монтажного натяжения
оттяжек мачты _____________________________________ метров.
Натяжение проверялось натяжными приспособлениями типа __________________________________________________
с динамометром (индикатором) тип________________________________________________ терированным в 19_______г.
заводом (лабораторией) ______________________________________
Измерения показали:
| Яруса оттяжек | Направление | Данные о канатах | Показатели динамометра (индикатора) в тоннах | Температура воздуха | Примечание |
| 1 | I | | | | |
| 2 | II | | | | |
| 3 | III | | | | |
| 4 и т. д. | IV | | | | |
Подписи:________________________________________________________________________________
(занимаемая должность, инициалы, фамилия)
Приложение 20
ПЕРЕЧЕНЬ
основных исходных данных по опоре,
представляемых проектной организации эксплуатирующим предприятием,
в составе технического задания на реконструкцию опоры.
1. Заказчик проекта в составе задания на реконструкцию опоры должен представить сведения по опоре, указанные в прилагаемой форме 1А и передать проектной организации во временное пользование комплект следующей исполнительной документации: а) генплан площадки; б) чертежи металлоконструкции опоры (КМ); в) заводские чертежи металлоконструкции опоры (КМЛ); г) чертежи оттяжек мачты; д) рабочие чертежи фундаментов; е) чертежи установки дополнительных конструкции; ж) ведомость предварительных натяжений оттяжек мачты или раскосов опоры.
2. Проектная организация может дополнительно потребовать от эксплуатирующей организации (в случае необходимости) сертификаты на материал конструкций (сталь, канаты, метизы, электроды и т.д.), акты приемки скрытых работ, акты пи приемке опоры в эксплуатацию и т. д.
Форма 1А
Материалы по существующей опоре высотой Н-
в городе _________________________________________________, входящей в состав объекта_____________
___________________________________________, станция № ____________ по заказу №_________________
1.Высота опоры ..………………….. м. Тип опоры (мачта, башня)
2. Основной проект _____________________________________ КМ.
3. Проект привязки…………………………………………………………………………….
4. Организация, производившая привязку________________________________________________________
________ __________________________________________год_____________________________________
5. Исполнительные чертежи (КМД) опоры:
а) завод-изготовитель ___________________________________________________________________
б) № проекта___________________________________________________________________________
6. Исполнительные чертежи (Р) фундаментов:
а) разработчик проекта___________________________________________________________________
б) № проекта___________________________________________________________________________
7. Перечень антенн, установленных на опоре.
Таблица 1
| Тип антенны | Номер чертежа | Диапазон | Отметка установки | Количество | Примечание |
I. Установленные в соответствии с проектом
II. Установленные дополнительно.
III. Демонтированные в процессе эксплуатации
Дополнительно указать:
а) кто давал разрешение на дополнительную установку антенн
б) кто производил монтаж _______________________________
в) № проекта дополнительных площадок _______________________________и наименование орга-
низации-разработчика________________________________________________
8. Перечень проводок от антенн (волноводов, фидеров и т. д.), кабель ЗОЛ, подогрева антенны, электроинструмента
Таблица 2
| Наименование проводки | Сечение | Количество | Отметки установки от до | Примечание |
I. Установленные в соответствии с проектом
II. Установленные дополнительно
III. Демонтированные в процессе эксплуатации
9. Требования по допускаемой деформации опоры
10. Данные по лифту:
а) тип и когда установлен .................................................................................................................................
б) условия эксплуатации ..................................................................................................................................
11. Обоснования причин всех отступлений от проекта, допущенных во время монтажа и согласования этих отступлений с проектной организацией.
12. Состояние конструкций: наличие повреждений, появившихся в процессе эксплуатации или не устраненные дефекты строительства: а) коррозия; б) трещины основного металла или швов; в) изгиб стержневых элементов; г) вмятины, выпуклости, коробление листовых элементов; д) затяжка фланцевых, стыковых и анкерных болтов; е) плотность соединений; ж) прочие дефекты.
Примечание. В трубчатых стволах (оболочках) особое внимание обращать на цилиндричность оболочки, отмечая все отклонения более 0,5 толщины листа. Деформированный участок должен быть эаэскизирован и привязан по высоте к основным осям в плане. На эскизе указать глубину деформации и основные размеры деформированного участка по кольцу и образующей.
13. Состояние грунта около фундаментов и анкеров:
а) сохранность отмостки_____________________________________________________________________
б) трещины и осадки (величина и расположение)_________________________________________________
в) размывы, скопление воды__________________________________________________________________
14. Состояние фундаментов и анкеров:
а) трещины в штукатурке или бетоне
б) осадки или выпучивания, перекосы
15. Схемы опоры с указанием расположения существующего и вновь устанавливаемого оборудования по вертикали и в поперечных разрезах по стволу опоры; указать ориентацию опоры и площадок с антеннами по истинному азимуту.
16. Исполнительная схема вертикальности ствола опоры не позже полугодовой давности, отражающая действительное состояние опоры в данный момент.
17. Исполнительная схема расположения центральных и анкерных фундаментов опоры с указанием допущенных отклонений от проекта __________________________________________________________________
| Подпись руководителя предприятия, эксплуатирующего опору | __________________________ (инициалы, фамилия) | |
| Место печати | ||
| «____»________________________19_____года | | |
| | | |
Приложение 21.
АКТ
на проведение инструктажа лиц, выполняющих работу на высоте.
Инициалы, фамилия и должность работника, выполняющего сложную работу на высоте____________________
______________________________________________________________________________________________
Инициалы, фамилия и должность проводившего инструктаж___________________________________________
Тема инструктажа ______________________________________________________________________________
Дата проведения инструктажа_____________________________________________________________________
Место проведения инструктажа____________________________________________________________________
______________________________________________________________________________________________
(на рабочем месте, на участке, в цехе и т. п.)
Подпись лица, проводившего инструктаж___________________________________________________________
Подпись лица, получившего инструктаж_____________________________________________________________
Разрешение на проведение работ тов.______________________________________________________________
(инициалы, фамилия)
Разрешается допуск к работе в качестве____________________________________________________________
Дата________________________
Подпись ответственного лица______________________
Приложение 22
С П И С О К
нормативно-технической документации и литературы,
рекомендуемой при эксплуатации ЛМС
Основной
1. Инструкция по проектированию молниезащиты радиообъектов BCH-l-77/Минсвязи СССР. - М.: Связь, 1978. - 30 с.
2. Правила пожарной безопасности на объектах Министерства связи СССР. - М.: Связь, 1975.-79 с.
3. Правила техники безопасности при сооружении и эксплуатации радиорелейных линий связи. - М.: Связь, 1978. - 104 с.
4. Правила технической эксплуатации радиорелейных линий связи. - М.: Связь, 1975.-33с.
5. Правила технической эксплуатации радиотелевизионных передающих станций. - М.:
Связь, 1970. - 56 с.
6. Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей. - М.: Атом-издат, 1975. - 352с.
7. Правила устройства и безопасной эксплуатации грузоподъемных кранов. (Утверждены 30 декабря 1969 г.). - М.: Недра, 1970. - 206 с. Металлургия, 1979 и др.
8. Правила устройства и безопасной эксплуатации лифтов. - М.: Недра, 1971. - 95 с.
9. СНиП III-4-80. Техника безопасности в строительстве.
10. СНиП III-15-76. Бетонные и железобетонные конструкции монолитные.
11. СНиП III-16-80. Бетонные и железобетонные конструкции сборные.
12. СНиП III-18-75. Металлические конструкции.
13. СНиП III-23-76. Защита строительных конструкций и сооружений от коррозии.
14. Положение о проведении планово-предупредительного ремонта сооружений связи. / /Минсвязи СССР. М., 1965. - 29 с.
Дополнительный
15. Савицкий Г. Л. Антенные устройства. - М.: Связьиздат, 1961. - 480с.
16. Савицкий Г. А. Основы проектирования антенных конструкций. -М.: Связь, 1973.-113с.
17. Савицкий Г. А. Расчет антенных сооружений. - М.: Связь, 1978. - 151 с.
18. Соколов А. Г. Металлические конструкции антенных устройств. - М.: Стройиздат, 1971. - 239 с.
19. Соколов А. Г. Опоры линий передач. - М.: Стройиздат, 1961. - 170 с.
20. СНиП II -A.6-72. Строительная климатология и геофизика. Основные положения проектирования.
21. СНиП II-6-74. Нагрузки и воздействия.
22. СНиП II-A.12-69. Строительство в сейсмических районах. Нормы проектирования.
23. СНиП II-15-74. Основания зданий и сооружений.
24. СНиП II-21-75. Бетонные и железобетонные конструкции.
25. СНиП II В.3-72. Стальные конструкции. Нормы проектирования.
