УТВЕРЖДАЮ









__________


«_____» ___________2004 г.



Инструкция по эксплуатации и техническому обслуживанию оборудования Cisco Systems моделей

Cisco AS5300/3640


Самара


2004 г.

1. Введение




    1. Настоящая инструкция по эксплуатации и техническому обслуживанию предназначена для проведения работ по эксплуатации и техническому обслуживанию маршрутизаторов Cisco AS5300/3640, находящихся в эксплуатации на сети передачи данных ОOО "Эквант".



  1. Назначение



    1. Cisco AS5300/3640 – сервер доступа и маршутизатор высокой производительности, предназначенный для организации доступа клиентов телефонной сети к услугам телематических служб и передачи данных – коммутированному доступу в Интернет и IP-телефонии.
    2. Cisco AS5300/3640 рассчитан на круглосуточную работу.



3. Технические характеристики


3.1.1 Основные технические характеристики сервера доступа Cisco AS5300

Серия универсальных серверов доступа AS5xx0 - это серия гибридных серверов доступа, предоставляющих доступ по асинхронным и ISDN линиям для мобильных, удаленных и надомных пользователей. За счет одновременной поддержки аналоговых и ISDN подключений в рамках одного и того же устройства через единую общую линию подключения (trunk), серверы доступа AS5x00 позволяют поставщикам услуг Интернет и менеджерам корпоративных сетей обеспечить как традиционный доступ в сеть с использованием аналоговых линий, так и обеспечить поддержку растущих потребностей в использовании линий ISDN.

Устройства AS5xx0 сочетают в рамках одного шасси функциональность устройств окончания цифровых каналов (CSU), мультиплексоров, коммуникационных серверов, коммутаторов, маршрутизаторов и содержат интегрированные модемы. Все это делает устройства серии AS5x00 идеальным решением для сред со смешанной средой передачи.
  • Уменьшение стоимости за счет обеспечения универсального доступа через одну общую линию (trunk) для всех типов соединений (аналоговых, ISDN, V.90, V.110, V.120)
  • Обеспечивает защиту вложений за счет модульного дизайна устройств
  • Обеспечивает защиту ваших вложений в ранее установленные системы за счет поддержки широкого спектра протоколов и технологий в рамках ПО Cisco IOSTM
  • AS5350 может также выступать в качестве решения для центральных офисов по передаче голоса и факсимильных сообщений через глобальные сети

Основные возможности

  • Поддержка всех функций ПО Cisco IOSTM
  • Обслуживает и принимает асинхронные и цифровые (ISDN) в рамках одного устройства с использованием одного серийного телефонного номера
  • Возможность передачи голоса (телефонии) и факсов через сети TCP/IP, обеспечивая при этом соединение телефонов, офисных телефонных станций, передачу факсов в реальном времени и в режиме их маршрутизации через общую сеть IP. Голосовые модули поддерживают стандарты ITU G.729, G.726, G.711 и G.723.1 для обеспечения качества голоса и факсов, и стандарт H.323 для поддержки приложений мультимедиа
  • Поддержка всех асинхронных протоколов и сервисов, таких как асинхронная маршрутизация, Telnet и т.п.
  • Обеспечение полного управления модемами, в том числе и во время соединения
  • Полное удаленное и локальное управление с использованием интерфейса командной строки, протокола SNMP или графического интерфейса пользователя CiscoView
  • Модульный дизайн обеспечивает легкость внедрения будущих технологий.



Варианты программного обеспечения

  • Маршрутизация IP (IP Feature Set)
  • Маршрутизация IP, IPX, Apple Talk (AT) и DEC (IP/IPX/AT/DEC Feature Set)
  • Полный набор сетевых протоколов (Enterprise Feature Set)
  • Функции трансляции адресов (NAT), протокола резервирования ресурсов (RSVP), виртуальные частные сети (VPDN), протокола объединения серверов доступа в стек (Multichassis Multilink Point-to-Point Protocol - MMP) и протоколов управления модемами.

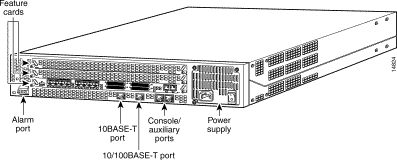

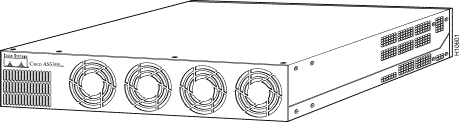

Внешний вид AS5300

Спереди




Сзади






Параметр

Значение

Размеры (ВхШхГ)

3.4 x 17.5 x 18.25 дюймов


Вес

19 kg

Процессор

150-MHz R4700


Рабочая температура

0-40 С

Нерабочая температура

-40-85 С

Влажность

5-95 %

Уровень шума

55 Дб на расстоянии 1м

Напряжение питания при переменном токе

100-240 В

Частота тока при переменном токе

50-60 Гц

КПД

0.80 –0.95

Мощность входящего переменного тока

200-400 Вт

Максимальная сила тока при переменном токе

2 А макс, 1 А

Защита

Предел тока, избыточная мощность

Напряжение питания постоянного тока (при установленном блоке питания DC)

-48 to -60 В

Мощность входящего постоянного тока (при установленном блоке питания DC)

300 Вт

Максимальная сила тока постоянного тока

(при установленном блоке питания DC)

9 А макс, 2 А

WAN - интерфейсы

8PRI, RJ-45, 4 Serial , SmartSerial 26 pin

LAN - интерфейсы

1х100,1x10 Base-T

Консоли и вспомогательные порты

Асинхронный последовательный (RS-232,RG-45), консольный (RS-232,RG-45)

Электромагнитная совместимость

FCC Part 68




3.1.2 Основные технические характеристики маршрутизатора Cisco 3640


Мультипротокольный модульный маршрутизатор, может работать как сервер доступа среднего уровня плотности.

Основные возможности

  • Поддержка всех функций ПО Cisco IOSTM
  • Обслуживает и принимает асинхронные и цифровые (ISDN) в рамках одного устройства с использованием одного серийного телефонного номера
  • Возможность передачи голоса (телефонии) и факсов через сети TCP/IP, обеспечивая при этом соединение телефонов, офисных телефонных станций, передачу факсов в реальном времени и в режиме их маршрутизации через общую сеть IP. Голосовые модули поддерживают стандарты ITU G.729, G.726, G.711 и G.723.1 для обеспечения качества голоса и факсов, и стандарт H.323 для поддержки приложений мультимедиа
  • Поддержка всех асинхронных протоколов и сервисов, таких как асинхронная маршрутизация, Telnet и т.п.
  • Обеспечение полного управления модемами, в том числе и во время соединения
  • Полное удаленное и локальное управление с использованием интерфейса командной строки, протокола SNMP или графического интерфейса пользователя CiscoView
  • Модульный дизайн обеспечивает легкость внедрения будущих технологий.



Варианты программного обеспечения

  • Маршрутизация IP (IP Feature Set)
  • Маршрутизация IP, IPX, Apple Talk (AT) и DEC (IP/IPX/AT/DEC Feature Set)
  • Полный набор сетевых протоколов (Enterprise Feature Set)
  • Функции трансляции адресов (NAT), протокола резервирования ресурсов (RSVP), виртуальные частные сети (VPDN), протокола объединения серверов доступа в стек (Multichassis Multilink Point-to-Point Protocol - MMP) и протоколов управления модемами.

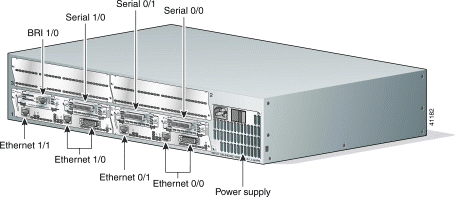

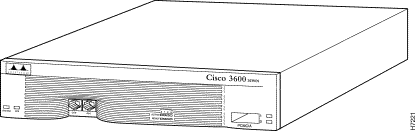

Внешний вид Cisco 3640


a)





б)





Параметр

Значение

Размеры (ВхШхГ)

8.7 x 44.5 x 40.0 cm

Вес

13.6 kg

Процессор

R4700

Рабочая температура

0-40 С

Нерабочая температура

-40-85 С

Влажность

5-95 %

Уровень шума

52 Дб на расстоянии 1м

Напряжение питания при переменном токе

100-240 В

Частота тока при переменном токе

50-60 Гц

КПД

0.80 –0.95

Мощность входящего переменного тока

300 Вт

Максимальная сила тока при переменном токе

2 А макс, 1 А

Защита

Предел тока, избыточная мощность

Напряжение питания постоянного тока (при установленном блоке питания DC)

-48 to -60 В

Мощность входящего постоянного тока (при установленном блоке питания DC)

300 Вт

Максимальная сила тока постоянного тока

(при установленном блоке питания DC)

5 А макс, 4 А

WAN - интерфейсы

Модульная конструкция

LAN - интерфейсы

Модульная конструкция

Консоли и вспомогательные порты

Асинхронный последовательный (RS-232,RG-45), консольный (RS-232,RG-45)

Электромагнитная совместимость

FCC Part 68



  1. Меры безопасности


4.1. При работе с Cisco AS5300/3640 должны соблюдаться правила, изложенные в “Правила технической эксплуатации и безопасности обслуживания электроустановок промышленных предприятий “.

4.2. К работе с оборудованием Cisco AS5300/3640 допускается технический персонал, имеющий не ниже третьей группы электробезопасности и изучивший принцип работы оборудования Cisco AS5350.

4.3 Запрещается работа с оборудованием при отключенном защитном заземлении.

4.4 Запрещается работа с оборудованием при подключенном питании и снятой верхней крышке.

4.5 Запрещается замена сетевых модулей и карт при включенном питании, кроме явно указанных производителем как "Hot Swappable".

4.6 Разрешается присоединение кабелей к сетевым интерфейсам при включенном питании только при заземлении работника с помощью наручного браслета заземления.

4.7 При работе с включенным оборудованием необходимо находиться на резиновом заземляющем коврике.

4.8 Запрещается извлекать оборудование из стойки 19” при подключенных кабелях к сетевым модулям и разъемам питания.

4.9 При извлечении и замене сетевых модулей, сетевых интерфейсов, модулей памяти необходимо заземление работающего с помощью наручного браслета заземления для предотвращения электростатического повреждения оборудования.

4.10 При извлечении и замене сетевых модулей, сетевых интерфейсов, модулей памяти необходимо соблюдать меры предосторожности для предотвращения механических повреждений частей оборудования.


Дополнительные рекомендации по безопасности от производителя

  • Предохраняйте устройство от пыли и грязи до и после установки
  • Убирайте снятый кожух устройства в безопасное место
  • Не кладите инструменты в места, где кто-нибудь может на них наступить
  • Не носите одежду со свисающими частями во время работы с устройством. Застегните рукава и снимите шарфы и т.д.
  • Наденьте защитные очки при работах, могущих быть опасными для глаз.
  • Не выполняйте действий, могущих быть опасными для персонала и оборудования







Предупреждение

При работе с устройствами, подключенными к линиями электропитания, снимайте металлические ювелирные изделия и наручные часы, могущие причинить серьезные ожоги при контакте с линиями питания и заземления, а также при электростатических наводках.

Используйте следующие правила при работе на подключенном к линиям питания оборудовании
  • Перед началом работы определите, где находится аварийный рубильник выключения питания в помещении. При инциденте на линиях питания вы сможете быстро обесточить оборудование.
  • Перед работой на оборудовании отсоедините кабель питанияю.
  • Отсоедините все кабеля питания перед:
    • Установкой/ удалением шасси
    • Работой около источников питания





Предупреждение При установке устройства всегда сперва подсоединяйте заземление и отсоединяйте его последним. Не работайте в одиночку при наличии опасности поражения электрическим током.


  • Никогда не делайте предположения о том, что питание выключено. Всегда проверяйте.





Внимательно ознакомьтесь с инструкцией по установке перед установкой оборудования


  • Тщательно обследуйте рабочее место на предмет обнаружения неисправных и незаземленных какбелей питания, влажных поверхностей, отсутствия защитного зазамления.





Этот продукт расчитан на то, что система питания в помещении имеет зашиту от короткого замыкания.. Убедитесь, что предохранитель на входных цепях не мощнее 240 VAC, 10A


Защита от статического электричества


Электростатический разряд может безвозватно повредить оборудование. Разряд может быть вызван неправильным обращением с оборудованием или его частями.

Всегда соблюдайте меры защиты от статическог разряда при замене или установке частей системыУбедитесь в заземлении корпуса оборудования. Одевайте электростатический заземляющий браслет, обеспечивайте надежный контакт с кожей..





 Периодически проверяйте сопртивление заземляющего браслета, оно должно быть 1-10 МОм


Необходимые иструменты


The Следующие иструменты и оборудование включены в комплект поставки:
  • 19- и 24-дюймовые наборы для крепления в стойку
  • Резиновые ножки для установки на столе
  • RJ-45--DB-9 female DTE adapter (labeled TERMINAL)
  • RJ-45-to-DB-25 female DTE adapter (labeled TERMINAL)
  • RJ-45-to-DB-25 male DCE adapter (labeled MODEM)
  • RJ-45-to-RJ-45 rollover console cable
  • Электростатический браслет
  • Нейлоновый хомут для кабелей
  • Держатель хомута
  • Проушина заземления

Может также понадобиться следующее оборудование
  • Прямой патч-корд RJ-45-to-RJ-45
  • 1-4 E1 кабеля для соединений Е1
  • Крестообразные отвертки



Подготовка к работе и порядок работы




    1. Перед началом работ необходимо убедиться, что оборудование надежно заземлено.

4.2 Установить все необходимые сетевые модули, произвести подключения интерфейсных кабелей и кабелей питания, промаркировать кабели.

4.3 Присоединить сервер терминалов или управляющий компьютер к консольному порту. Запустить и настроить программное обеспечение терминала. Рекомендуется использовать Гипертерминал из поставки Windows или Minicom для Unix. При подключении ПО терминала ОБЯЗАТЕЛЬНО включить запись протокола обмена.

4.4 Включить питание оборудования.

4.5 Проверить ход загрузки ПО с помощью терминальной программы. При появлении сообщений об ошибках проанализировать их, устранить неполадки в программном обеспечении, конфигурации или оборудовании руководствуясь сообщениями об ошибках или выводом диагностических команд.

4.6 Настройку программного обеспечения производить в соответствии с техническим решением для конкретной задачи, руководствуясь документацией для текущей версии программного обеспечения ( источник – www.cisco.com или Cisco UniverCD).

4.7 Перед изменением конфигурации или заменой версии ПО ОБЯЗАТЕЛЬНО сохранять текущую конфигурацию и предыдущие версии ПО на TFTP/FTP сервере для обеспечения быстрого отката изменений при неудаче.

4.8 Изменения в конфигурацию, замену и тестирование ПО и модулей производить таким образом, чтобы нанести наименьший урон работоспособности системы, минимизировать время отказа в услугах.

4.9 Обо всех работах, могущих вызвать отказ в услугах, извещать техническую поддержку и руководителя структурного подразделения.

5. Проверка технического состояния


5.1 Текущее состояние сервера доступа и маршрутизатора проверяется средствами системы мониторинга, которая генерирует сообщения службе технической поддержки и администратору о возникающих проблемах.

5.2 Раз в три месяца необходимо визуально проверять техническое состояние оборудования и производить очистку его от пыли с помощью пылесоса или мягкой кисти при снятом кожухе и отключенном питании.

5.3 Раз в три месяца необходимо визуально проверять техническое состояние разъемов оборудования, проверять надежность крепления разъемов и при необходимости очищать контакты разъемов от окислов с помощью мягкой ветоши, смоченной в спирте.


6. Возможные неисправности и методы устранения


При возникновении неисправностей, не могущих быть устраненными непосредственно технической службой и не имеющими причиной ошибки в конфигурации ПО (не могущих быть исправленными с помощью изменения конфигурации и версии ПО), необходимо извещать техническую поддержку и руководителя структурного подразделения о возникших неисправностях и немедленно запрашивать поставщика оборудования о возможных мерах по устранению неисправности или замене неисправных частей оборудования.
