Приложение 2
Журнал технического осмотра и ремонта антенных опор и антенно-волноводных трактов
| № пп | Месяц, число, год | Наименование работ | Подпись исполнителя | Оценка работ | Отметка технического руководителя о приемке работ | Дата и подпись лица, производившего проверку | Примечание |
| | | | | | | | |
Приложение 3
ТАБЛИЦА СИЛЫ ВЕТРА ПО МЕЖДУНАРОДНОЙ ШКАЛЕ (ШКАЛА БОФОРТА)*
| Скорость, м/с | Баллы по шкале, Б | Характеристика ветра | Характер действия ветра |
| 0 | 0 | Штиль | Дым из труб поднимается отвесно |
| 0,9 | 1 | Тихий | Дым слегка отклоняется |
| 2,4 | 2 | Легкий | Листья шелестят, движение воздуха ощущается лицом. Начинают шевелиться флаги |
| 4,4 | 3 | Слабый | Колеблются тонкие ветки, развеваются флаги, начинается легкий перенос снега по поверхности покрова |
| 6,7 | 4 | Умеренный | Поднимается пыль, колеблются небольшие сучья, снегопад переходит в метель |
| 9.3 | 5 | Свежий | Колеблются средней толщины сучья, дым срывается при выходе из трубы, на воде появляются волны |
| 12,3 | 6 | Сильный | Качаются большие сучья, раскачиваются гонкие стволы деревьев, гудят провода, шум ветра слышен в домах |
| 15,5 | 7 | Крепкий | Гнутся большие сучья, раскачиваются небольшие деревья, затрудняется движение. На море видны пенящиеся волны |
| 18,9 | 8 | Очень крепкий | Колеблются средние деревья, ломаются сучья. Трудно идти против ветра |
| 22,6 | 9 | Шторм | Ломаются толстые сучья и небольшие деревья, разрушаются дымовые трубы, сбрасывается черепица |
| 26.4 | 10 | Сильный шторм | Деревья вырывает с корнем, ломаются телеграфные столбы. Значительные разрушения |
| 30,5 | 11 | Жестокий шторм | Большие разрушения |
| 34,8 | 12 | Ураган | Производятся опустошительные действия |
___________________________________________
* Метеорологический словарь. - М.: Гидрометеоиздат, 1963.
Приложение 4
РЕКОМЕНДАЦИИ ПО ГАШЕНИЮ ВИБРАЦИИ
Для гашения вибрации оттяжек применяются виброгасители. Типы виброгасителей, их количество и расположение на оттяжке подбираются расчетом и предусматриваются, проектом опоры.
Успешное гашение "пляски" обледенелых оттяжек мачт достигается с помощью двух дополнительных боковых расчалок небольшого диаметра, закрепленных в разных местах на оттяжке, на доступном для осмотра с земли расстоянии от анкера (рис П 4.1,а) или одноя расчалки, но с грузом (рис. П 4.1, б).

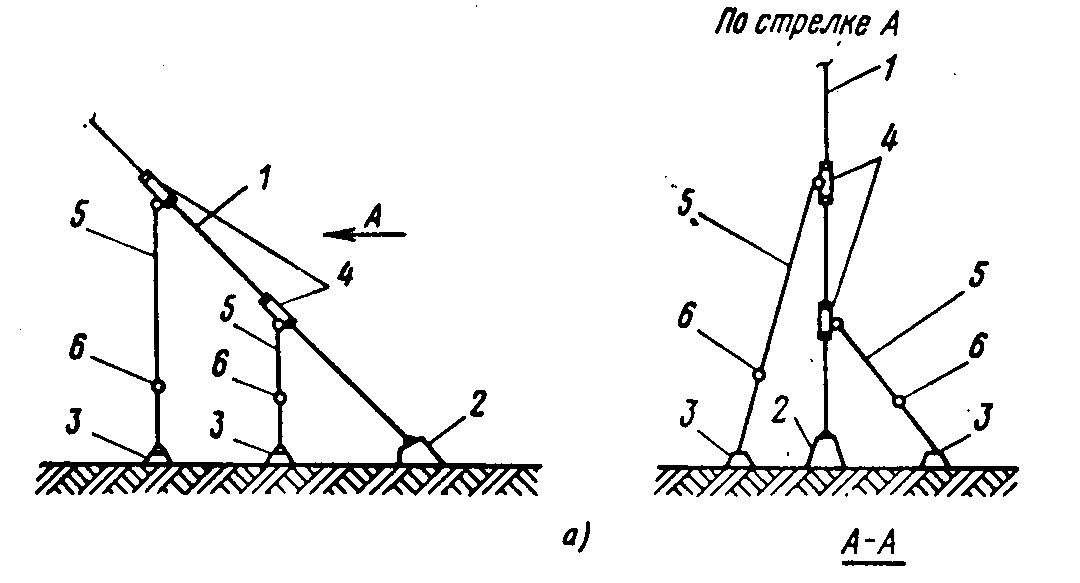

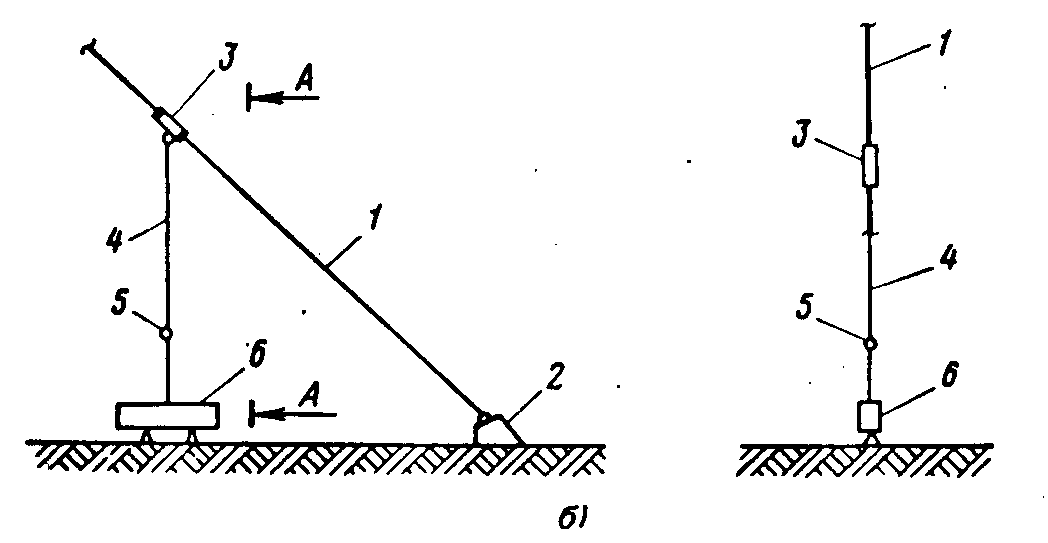

Рис. П 4.1. Схема гашения "пляски" оттяжки мачты: а) боковыми расчалками: 1-оттяжка, 2-анкер оттяжки, 3-анкер расчалки, 4-зажим, 5-боковая расчалка диаметром 8-12 мм, 6-соеди-нительное звено; б) расчалкой с грузом: 1-оттяжка, 2-анкер оттяжки, 3- зажим, 4-канат диаметром 8-12 мм, 5-соедини-тельное звено, 6-груз
Приложение 5
Скоростные напоры ветра и соответствующие им скорости ветра по СНиП II-6-74
Скоростные напоры ветра
на высоте 10 м над поверхностью земли и соответствующие им скорости ветра
принимаются по приведенной таблице в зависимости от ветровых районов.| Ветровые районы | I | II | III | IV | V | VI | VII |
| Скоростной напор ветра, Па, (  ) | 270(27) | 350(35) | 450(45) | 550(55) | 700(70) | 850(85) | 1000(100) |
| Скорость ветра, м/с (км/ч) | 21(75) | 24(85) | 27(97) | 30(107) | 34(121) | 37(133) | 40(144) |
Как правило, в проекте опоры или в проекте привязки типового проекта опоры указывается ветровой район для конкретного радиопредприятия. В случае отсутствия таких данных определения ветрового района производят по карте СНиП II-6-74.
Для обозначенных на карте горных и малоизученных районов скоростной напор ветра допускается уточнять по данным Справочника по климату СССР, данным Гидрометеорологической службы, а также по результатам обследования районов строительства с учетом опыта эксплуатации.
Зависимость между скоростным напором
и скоростью ветра выражается формулой
,где
- скоростной напор ветра на высоте 10 м над поверхностью земли, - скорость ветра на высоте 10 м над поверхностью земли (при двухминутном интервале осреднения), превышаемая в среднем один раз в 5 лет, а = 0,75 + 5/ - коэффициент к скоростям ветра, полученный в результате обработки наблюдений по югеру, и принимаемый не более единицы, при использовании малоинерционных анемометров коэффициент а принимается равным единице.Приложение 6
СПРАВОЧНЫЕ ДАННЫЕ ПО ГОЛОЛЕДНЫМ НАГРУЗКАМ
Гололедный район площадки, где установлена опора, принимается по карте 4 СНиП II-6-74 "Нагрузки и воздействия" и указывается в пояснительной записке к проекту.
Значение расчетной величины толщины стенки гололеда для I-V гололедных районов можно принимать по расчету к проекту и по табл. П 6.1 , а для горных и особых районов - только по расчету.
Таблица П 6.1
| Гололедный район | I | II | III | IV | V |
| Нормативная толщина стенкигололеда на высоте 10 м в соответствии СНиП II-6-74, мм | Не менее 3 | 5 | 10 | 15 | Не менее 20 |
| Расчетная толщина стенки гололеда на высоте 10 м, мм | 4 | 6,5 | 13 | 19,5 | Не менее 26 |
| То же на высоте 5 м, мм | 3 | 5 | 10 | 15 | Не менее 21 |
