Использование охладителей испарительного типа в теплицах


Регулирование температуры в теплицах в течение летнего периода является необходимым моментом для сбора высоких урожаев. Температура может оказывать отрицательное воздействие на рост растений в теплицах, поскольку она оказывает влияние на процессы, которые происходят в самих растениях. Температуру и относительную влажность в теплицах можно РЕГУЛИРОВАТЬ с помощью охладителей испарительного типа. Наиболее важной проблемой, которую нужно решить в применении к созданию системы охлаждения испарительного типа для теплиц, является определение солнечного тепла, которое оказывает основное воздействие на микроатмосферу внутри теплиц.


На границе земной атмосферы солнечная энергия имеет уровень 1 355 Ватт/кв.м., в то время как на уровне моря в полдень она составляет примерно 630 Ватт/ кв.м.

В районах, где много пыли, смога, дыма или высокая облачность, реальные показатели солнечной радиации могут отличаться от вышеприведенных показателей. При этом в самих теплицах постоянное повышение температуры можно поставить под контроль.

Случайные же и повышения температуры временного характера не могут нанести вреда растениям.

Не вся солнечная радиация, которая проникает в теплицу, становится вредной.

Солнечная радиация преобразуется:

  1. В теплоту испарения
  2. В химическую энергию
  3. В ощущаемое тепло


Вторая позиция (фотосинтез) составляет не более 2% всей радиации. Первая позиция различается от урожая к урожаю, однако в среднем составляет примерно 48 % всей солнечной радиации. Оставшуюся часть радиации (50%) можно устранить с помощью охлаждения испарительного типа.





Выгоды использования охладителей испарительного типа в тепличных хозяйствах:




- Снижение температуры внутри теплиц в летнее время на 10-15 С ;


- Улучшение качественных и количественных характеристик выращиваемых ягод, растений, цветов, грибов (в ряде случаев достигается увеличение урожайности до 48%);


- Удлиняет период использования теплиц в летнее время, когда стоит сильная жара (обычно в условиях сильно жары выращивание в теплицах становится невозможным);


- Все растения в теплицах растут одинаковыми (то есть, нет слабых растений среди сильных);


- Увеличение влажности в теплицах увеличивает гибкость растений и предотвращает их ломку, растрескивание и т.д.);


- Охладители испарительного типа создают в теплицах более равномерную температуру во всем помещении теплицы, чем просто вытяжная вентиляция, что способствует более равномерному росту растений;


- Охладители испарительного типа способствуют самоопылению растений (помидоры, перец и др.), в то время как другие вытяжные системы удаления излишков тепла из теплиц (например, вытяжная вентиляция) не в состоянии этого сделать (и приходится опыление растение производить вручную).


При использовании в теплицах охладителей испарительного типа желательно, чтобы подаваемый воздух имел пробег в теплице не более 15 метров. Нагрев охлажденного воздуха в процессе его пробега ограничивается именно этим расстоянием. В некоторых случаях желательно снизить пробег воздуха до этого предела. В ряде же случаев этот лимит должен быть снижен до 9 метров. Воздух должен поступать в теплицу с относительно небольшой скоростью, чтобы не повреждать растения (что регулируется аппаратами). В целом, она не должна превышать 0,5 м/сек. Возможно, использование гибких воздуховодов для равномерной подачи воздуха. Подача в теплицу охлажденного, увлажненного воздуха с помощью охладителей испарительного типа создает, ко всему прочему, дополнительный парниковый эффект, который во многих случаях полезен выращиваемым растениям. Использование данных охладителей в теплицах требует определенных практических навыков, поскольку различные растения требуют различного подхода в создании приемлемого и максимально комфортного для них микроклимата.


В жаркую погоду отсутствие охлаждения и вентиляции может привести к падежу животных и птицы. Чтобы сохранить уровень своей прибыли и капвложений, животноводы и птичники должны обеспечить все вместе: достаточную изоляцию помещений, вентиляцию и охлаждение в летнее время. Однако, охлаждение обычного компрессорного типа является чрезмерно дорогим. Обычно необходимые специальные здания и охлаждающее оборудование не экономичны для короткого жаркого периода года, когда необходимо охлаждение. Ввиду этого, большинство фермеров традиционно уповают на прохладное лето и мирятся с потерями, возникающими в жаркое лето. Поэтому, охлаждение компрессорного типа экономически выгодно только для охлаждения небольших ферм по выращиванию животных с ценными видами мехов, как например, лис, норок и шиншилл. И только испарительное охлаждение по экономии затрат на электроэнергию вне конкуренции, по сравнению с другими системами, при этом давая максимальный перепад температур.


Примеры установки охладителей испарительного типа

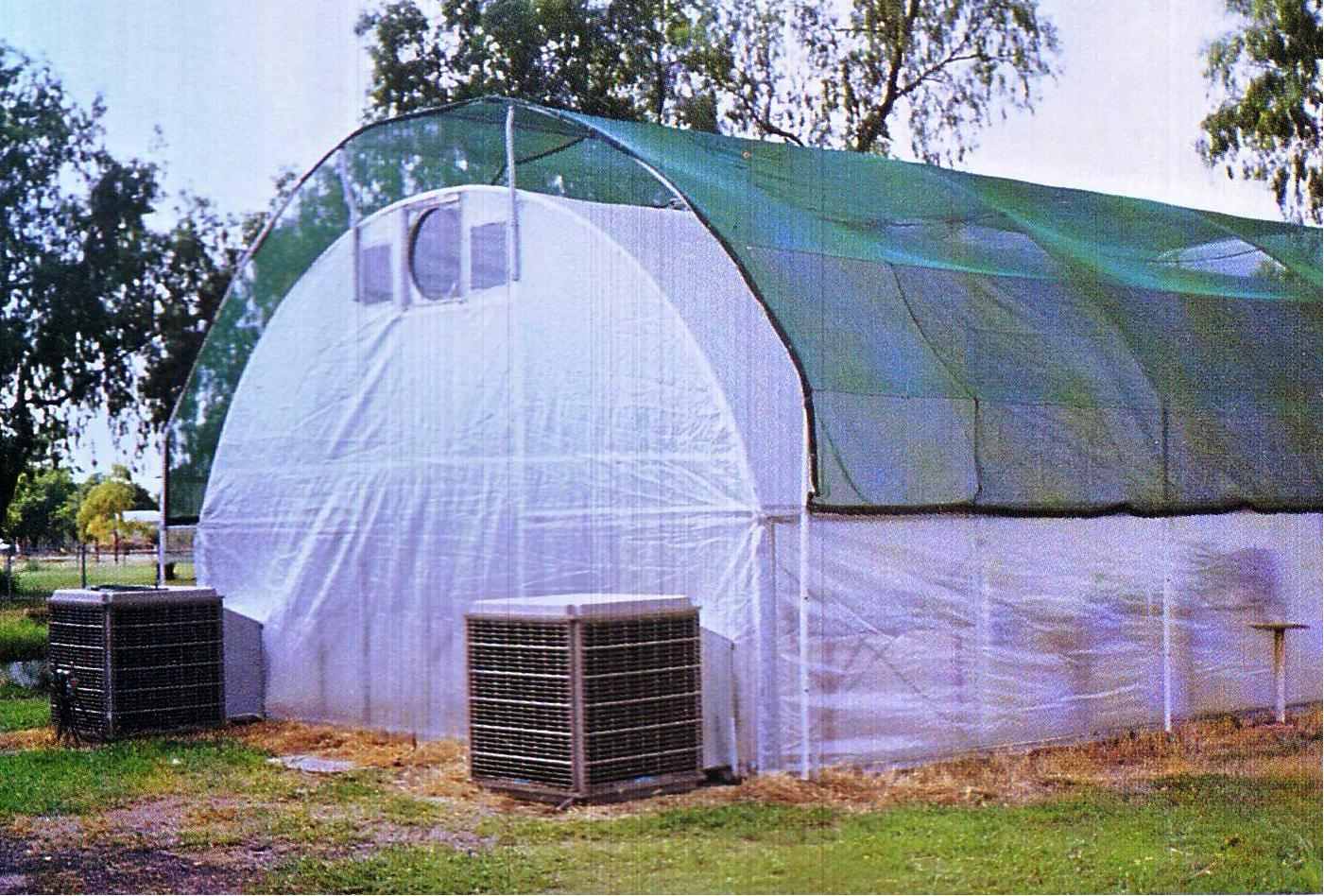

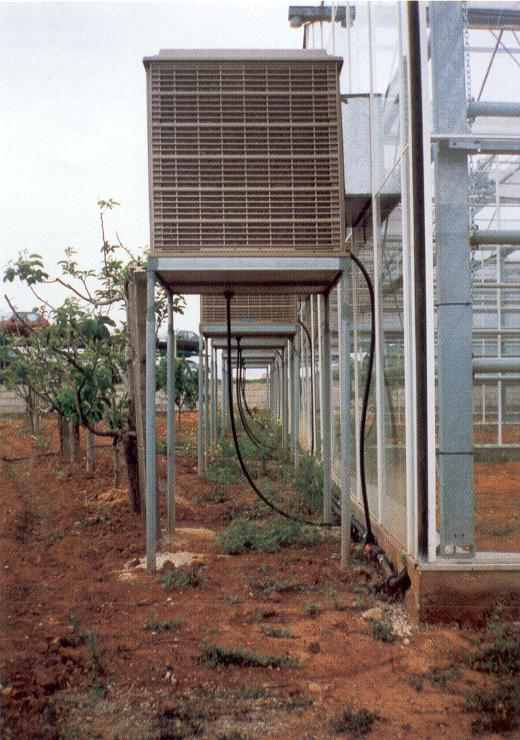

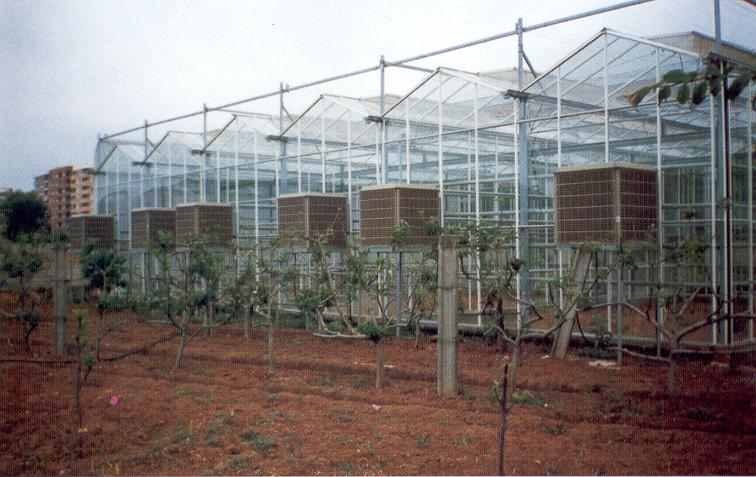

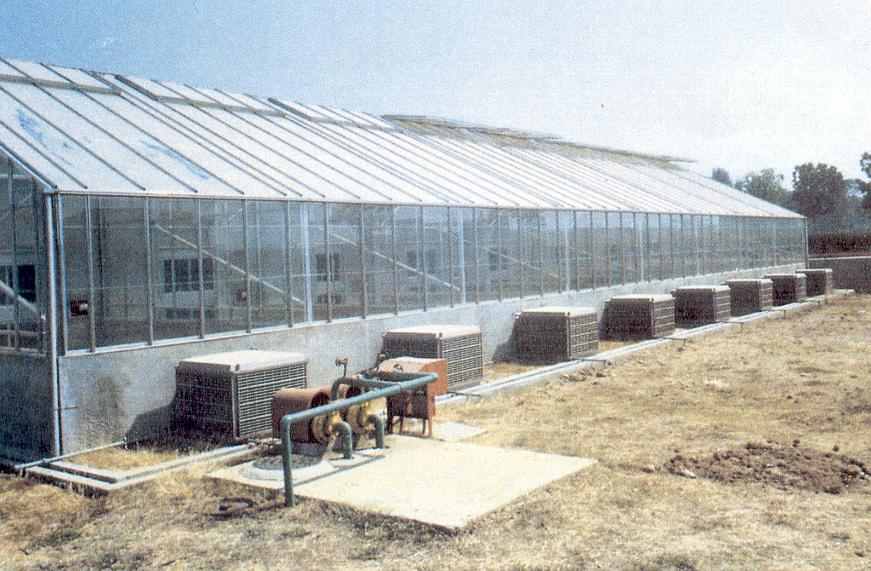

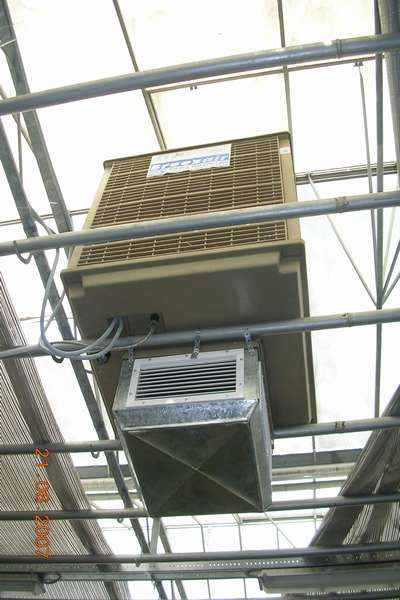

Завод по выращиванию рассады на Юге Франции.


Семена прорастают в маленьких горшках на постаментах, поднятых от пола здания. Прорастание находится в двух фазах, 6 дней каждый, давая полное время 12 дней.




Температурой и функциями влажности управляет гидро-термостат. Он непосредственно связан с охладителем, который регулирует вентиляционную струю и распределение воды. Управления охладителями в ручном режиме, 5 уровней контроля скорости вентиляционной струи с охлаждением или только способ вентиляции если вы отключите подачу воды.

При внешней температуре воздуха 35 С, температура внутри помещения снижается до 25 C, и уровень влажности – 60-80 %. Без системы охладителей испарительного типа температура превысила бы 35 C. Установка охладителей привела к сокращению времени первой фазы на 2 дня и второй фазы два на 4 дня, таким образом уменьшилось полное время проращивания наполовину. В том числе огромная выгода и экономия в цене на аппараты и экономии энерго- затрат.

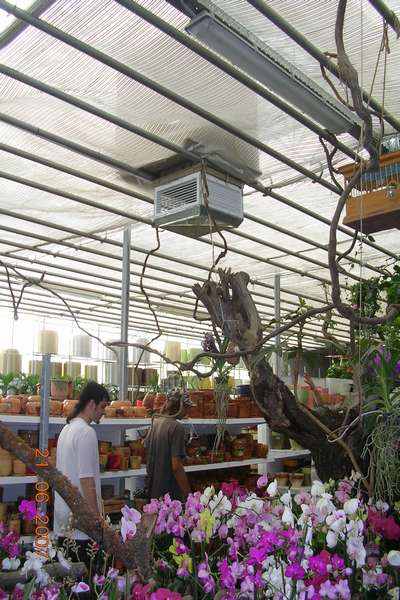

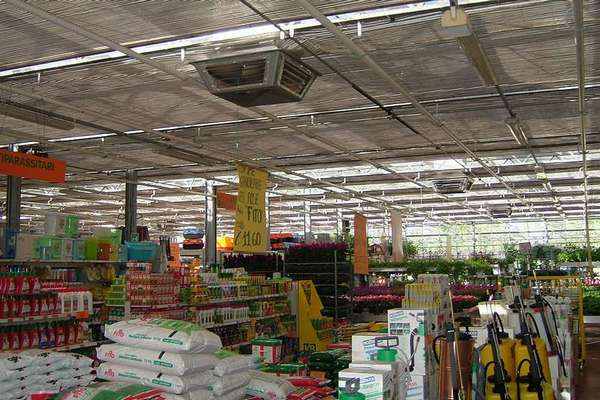

Садовый центр MARCHAGAY (Франция).

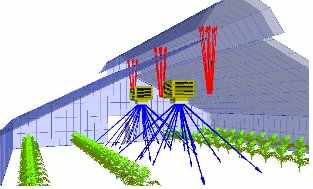

В этом центре "все для сада и огорода" четыре внутренних испаряющих охладителя установлены на структуру стальных конструкций здания. В течение дня эти внутренние охладители берут свежий воздух, поставляемый естественной вентиляцией здания и используют это, чтобы обеспечить охлаждение для людей и растений. В течение ночи вентиляция закрыта, и они выполняют роль увлажнителей воздуха, чтобы произвести лучшие условия для растений. Охладители оснащены круглыми рассеивателями воздуха, которые направляют воздух вниз, чтобы создать зону комфорта на низком уровне.

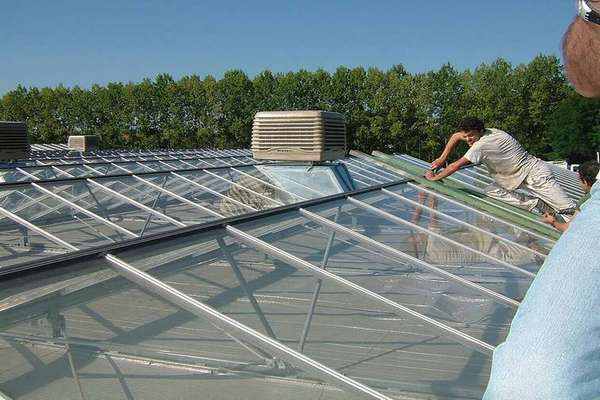

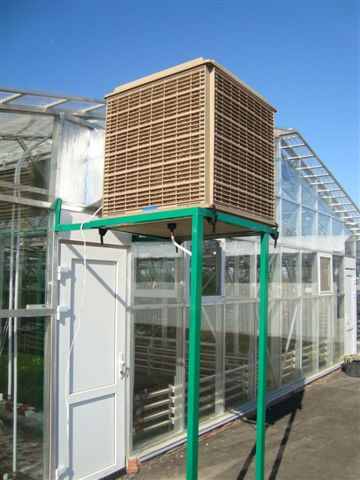

Садовый центр. г.Краснодар, ул.Атарбекова, 1 (ФМР) Площадь 800 кв.м.
Установлено 6 шт. охладителей модели ЕА 145 D внутри помещения, содержание и выращивание декоративных растений и цветов.

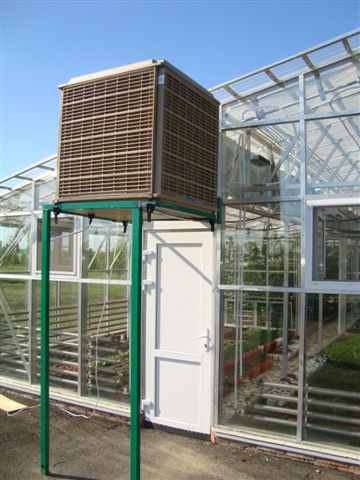

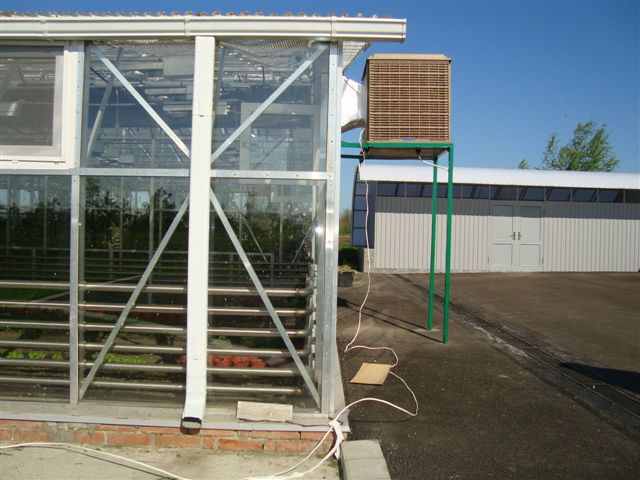

Установка в ст.Выселки, частная теплица

для выращивания огурцов и зелени.

Модель ЕА 120 SV.



Технические характеристики

Модель

Параметры

ICON EXH 210

ICON EXH 170

TBA 550

ЕА 145 D (нижняя подача)

ЕА 120 S/SV/SVM (боковая подача)

EA 70 D (нижняя подача)

Охлаждаемая площадь

м2

210-230

170-200

180-200

145-180

120-150

70-100

Воздушный поток

Максимальная скорость при 80 Ра л/сек (м куб/час)

10030

2319 (8350)

3010 (10840)

2430 (8750)

2100 (7560)

2140 (4464)

Охлаждающая способность

кВт

15,5

12,6

14,7

15,5

14

5,3

Потребляемая мощность

Вт max

2145

1350

1360/пер

1440

1150

630

Вт min

70

70

Максимальная сила тока

ампер

9

5,8

7,3

6,5

5,4

2,6

Вентилятор

Диаметр х длина

460 х 380

460 х 380

541

460х380

460х380

380х280

Переменная скорость об/мин

170-613

170-556



230-530

175-420

190-500

Эл. мотор

Мощность Ватт max/min Напряжение вольт

1500/60 @ 200-264

750/60 @ 200-264



950/265

750/225

370/110

Тип

Прямая передача

Прямая передача

Прямая передача

Прямая передача

Прямая передача

Прямая передача

Переменная скорость об/мин

170-613

170-556

1360/var

1380/900

1400/960

1400/960

Блок управления

Напряжение Вольт/К-во фаз/Частота тока Гц (на входе)

240/1/50

230/1/50

230/1/50

230/1/51

230/1/51

230/1/51

Напряжение Вольт/К-во фаз/Частота тока Гц (на выходе)

(75-220)/3/(28-110)

(75-220)/3/(28-110)

(75-220)/3/(28-110)

(75-220)/3/(28-110)

(75-220)/3/(28-110)

(75-220)/3/(28-110)

Насос

Тип

Центробежный

Центробежный

Центробежный

Центробежный

Центробежный

Центробежный

Эл.мотор

Синхронный

Синхронный

Синхронный

Синхронный

Синхронный

Синхронный

Номинальная мощн. на входе (Вт)

30

30

30

40

40

40

Скорость подачи воды л/мин

23

23

23

19

19

19

Напряжение Вольт/кол-во фаз/Частота тока Гц

240/1/50

230/1/50

230/1/50

230/1/50

230/1/50

230/1/50

Охлаждающие фильтры Chillcel TM (или Аспеновое дерево)

Размер мм

2х90х800х635 2х100х800х635

90х800х635

90x850x525

870х800

870х800

570х600

Кол-во фильтров

4

4

4

4 (Аспен)

4 (Аспен)

3 (Аспен)

Площадь фильтров

2,05

2,05

1,8

2,8

2,8

1,1

Макс.скорость прохода воздуха м/сек.

1,36 (при 80 Ра)

1,26 (при 80 Ра)

1,7

0,86 (при 80 Ра)

0,80 (при 80 Ра)

1,0 (при 80 Ра)

Эффективность насыщения водой %

89,1

88,5

89

93,6

94,8

83

Вода

Вместимость резервуара для воды в литрах

11

11

23

25

25

10

Входное отверстие для подачи воды в дюймах

1/2 BSP

1/2 BSP

1/2 BSP

1/2 BSP

1/2 BSP

1/2 BSP

Дренажный канал мм

40 BSP

40 BSP

40 BSP

40 BSP

40 BSP

40 BSP

Транспортировка

Габариты (с паллетой)

1160х1160х975

1160х1160х975

1150х1150х902

945х1005х1185

945х1005х1185

745х805х885

Объем куб.м

1,31

1,31

1,2

1,13

1,13

0,53

Вес при транспортировке кг

77

76

66

83

83

61

Вес нетто самого охладителя

69

68

66

83

83

61

Вес в рабочем состоянии кг

85

84

89

110

95/102М

70-80

Выходное отверстие

Воздуховод мм

555 х 555

555 х 555

550х550

552 х 552

506 х 385

450 х 450

Испытание охлаждающей способности произведено по австралийскому стандарту AS 2913-2000 с внешней температурой шарика сухого термометра 38 С и температурой шарика влажного термометра 21 С, при температуре воздуха на выходе из помещения 27,4 С




Климатическое оборудование испарительного типа: консультации, поставка, монтаж, обслуживание

ЗАО «Машпромснаб» г.Краснодар (861) 210-25-29, 210-25-24 доб. 116. E-mail: breezair@mail.ru www.breezair.ucoz.ru
