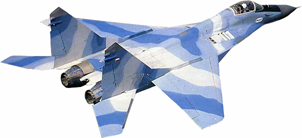

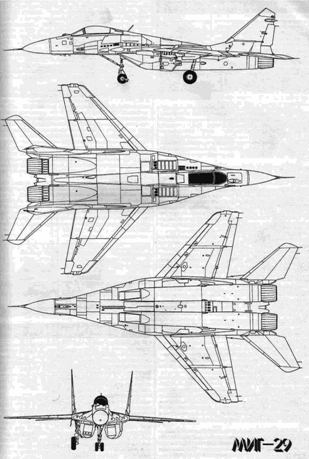

КОНСТРУКЦИЯ. Истребитель МиГ-29 выполнен по нормальной аэродинамической схеме с плавным сопряжением низкорасположенного крыла и фюзеляжа, двумя разнесенными двигателями, установленными в хвостовой части, и двухкилевым вертикальным оперением.

Планер выполнен в основном из алюминиевых сплавов и стали. В лонжеронах крыла, хвостовой части фюзеляжа и ряде других элементов использованы титановые сплавы. Доля КМ (по массе) составляет около 7%.

Крыло имеет развитые корневые наплывы, обеспечивающие высокие несущие свойства на больших углах атаки. Угол стреловидности по передней кромке консолей крыла 42°, корневых наплывов (у борта фюзеляжа) 73,5°. Каждая консоль крыла имеет трехсекционные отклоняемые носки, элероны и щелевые закрылки.

Фюзеляж — цельнометаллический, типа полумонокок, с плоскими боковыми стенками в районе кабины летчика и резким уменьшением площади поперечного сечения за кабиной. Между соплами двигателей расположены расщепляющиеся тормозные щитки и контейнер тормозного парашюта.

Кабина МиГ-29 гораздо просторнее, чем на предыдущих «мигах».

Козырек фонаря—односекционный беспереплетный.

Катапультируемое кресло К-36ДМ имеет угол наклона спинки 16° и обеспечивает аварийное покидание самолета во всем диапазоне высот и скоростей, включая режимы движения по земле. Угол обзора из кабины «вперед—вниз» — 14°.

Хвостовое оперение установлено на балках, служащих продолжением гондол двигателей. Кили отклонены наружу от вертикали наугол 6°. Их обшивка изготовлена из углепластика. С 1984 года все самолеты оснащены рулями направления, имеющими увеличенную хорду и выступающими за заднюю кромку килей. На истребителях МиГ-29С перед форкилями расположены гребни, в которых размещаются блоки выброса ложных целей.

Стабилизатор — цельноповоротный дифференциально отклоняемый. Шасси трехопорное с одноколесными основными и двухко-

- 4 -

лесной носовой опорами. Основные опоры убираются вперед по полету в ниши корпуса самолета с поворотом на 90°, передняя опора — назад в отсек между воздухозаборниками. Передняя опора — управляемая в пределах ±31 ° при рулении и ±8" — при взлете и посадке.

СИЛОВАЯ УСТАНОВКА. На самолете МиГ-29 установлены два ТРДЦФ РД-33 (2 х 5040/8340 кгс). Имеется стартер-энергоузел ГТДЭ-117 (66,2 кВт).

Основные воздухозаборники — регулируемые. Для исключения повреждения двигателей при взлете и посадке посторонними предметами они могут закрываться подвижными защитными панелями. В этом случае поступление воздуха к ТРДДФ осуществляется через открываемые пятисекционные верхние входы.

Топливо размещается в пяти фюзеляжных и двух крыльевых баках общей емкостью 4300 л (на самолетах «9-13» и «9-13С» — 4540 л). Под фюзеляжем возможна подвеска ПТБ на 1500 л, а под крылом — двух ПТБ по 1150 л.

БОРТОВЫЕ СИСТЕМЫ И ОБОРУДОВАНИЕ. Имеется система автоматического управления САУ-451 и система ограничительных сигналов СОС-ЗМ, настроенная на срабатывание при достижении углов атаки 26° (на МиГ-29С, МиГ-29СЭ и МиГ-29СД—28°).

Самолет МиГ—29 оснащен комплексной системой управления вооружением СУВ-29, включающей импульсно-доплеровский радиолокационный прицельный комплекс РЛПК—29 (НО— 19 «Сапфир-29») с цифровым вычислителем серии Ц 100, а также оптико-электронный прицельно-навигационный комплекс ОЭПрНК-29 (С-31). БРЛС массой 350 кг с параболической антенной, имеющей механическое сканирование по азимуту и углу места, способна обнаруживать цели типа «истребитель» (ЭПР порядка 3 м2) в передней полусфере (в том числе и на фоне земли) на дальности 60 км и в задней полусфере — на дальности 35 км. Диапазон углов обзора по азимуту ±70°, по углу места +60°/—40° Станция способна одновременно сопровождать до 10 целей.

На истребителе МиГ-29С установлена СУВ-29М с усовершенствованным РЛПК-29М (НО-19М) массой 380 кг, оснащенная цифро-

- 5 -

вым вычислителем серии Ц101М. Дальность обнаружения воздушных целей увеличена до 70 км в передней полусфере и 40 км — в задней полусфере. Возможен одновременный пуск ракет по двум воздушным целям.

ОЭПрНК-29 включает оптико-электронную прицельную систему ОЭПС-29, которая, в свою очередь, состоит из лазерной оптико-локационной станции КОЛС (ИК датчик и коллимированный с ним лазерный дальномер) и автономной нашлемной системы целеуказания «Щель-ЗУМ»; систему навигации СН-29; систему управления оружием СУО-29М; цифровой вычислитель серии Ц 100; систему единой индикации и фотоконтрольный прибор. Зона обзора воздушного пространства посредством КОЛС ±30° по азимуту и ± 15° по углу места, дальность обнаружения воздушной цели типа истребитель в задней полусфере 15 км, дальность устойчивого сопровождения 12 км, дальность действия лазерного дальномера 6,5 км.

Имеется аппаратура командной радиолинии управления (КРУ) Э502—20 «Бирюза», обеспечивающая взаимодействие с наземными автоматизированными системами наведения и система автоматического управления САУ-454.

Самолет МиГ-29 оснащен станцией предупреждения о радиолокационном облучении СПО—15ЛМ «Береза», имеющей круговой обзор. Для создания активных радиолокационных помех истребители МиГ-29 «9-13» и МиГ-29С оборудованы встроенной станцией «Гардения-1 ФУ» (на МиГ-29СЭ — «Гардения-1 ФУЭ»), обеспечивающей защиту самолета в задней полусфере в диапазоне углов ±60° по азимуту и ±30° по углу места.

Для защиты от ракет с ТГС имеется система выброса ложных целей ППИ-26 (в двух блоках выброса помех размещается 60 патронов).

ВООРУЖЕНИЕ. Имеется встроенная пушечная установка ТКБ-687 с 30-мм пушкой ГШ-301 (30 мм, боекомплект 150 патронов). Ракетное вооружение МиГ-29 включает две УР класса «воздух—воздух» средней дальности Р-27Р (на экспортных модификациях Р-27Р 1) с радиолокационным полуактивным наведением (две едини-


- 6 -

цы) и УР малой дальности Р-73 (на экспортных самолетах — Р-73Э) или Р—60М с ТГС (до шести единиц).

Комплекс вооружения истребителя МиГ-29С (МиГ-29СЭ, МиГ-29СД) дополнен ракетами средней дальности с активным самонаведением РВВ-АЕ (до шести единиц) и УР Р-27Т с ТГС, а также УР увеличенной дальности типа Р-27РЭ и Р-27ТЭ (две единицы).

Неуправляемое вооружение включает блоки НАР С-8 (80 мм, 40 или 80 ракет) или две-четыре НАР С-24Б (240 мм), свободнопадающие бомбы калибром 250 и 500 кг, КМГ-У и другие авиационные средства поражения.

ХАРАКТЕРИСТИКИ САМОЛЕТОВ ТИПА МИГ-29


Тип самолета

МиГ-29 «9-12»

МиГ-29 «9-13»

МиГ-29С «9-1ЗС»

Размах крыла, м

11,36

11,36

11,36

Длина самолета, м

17,32

17,32

17,32

Высота самолета, м

4,73

4,73

4,73

Площадь крыла, м2 3

38,10

38,10

38,10

Пустого самолета, кг

10.900

11.200

11.200

Нормальная взлетная масса, кг

15.300

15.300

15.600

Максимальная взлетная, кг

18.100

18.480

19.700

Боевая нагрузка, кг

2000

3000

4000

Запас топлива с ПТБ, л

5800

8340

8340

Максимальная скорость, км/ч:

на высоте

2450

2450

2450

у земли

1500

1500

1500

Практический потолок, м

18.000

18.000

18.000
