Система телемеханики газорегуляторных пунктов ГРП, ПГРП.

Система, построенная на программно-технических средствах СИРИУС, предназначена для непрерывного оперативного контроля технологических параметров ГРП, ПГРП с целью комплексного решения задачи централизованного управления газоснабжением города:

• Давление – измерение текущих значений давления на входе и выходе;

• Регистрация и фиксация экстремумов на графиках давления;

• НКПР - наличие и величина загазованности помещений;

• Срабатывания предохранительного клапана;

• Доступ в помещения – открытие/закрытие дверей;

• Контроль величины защитного поляризационного потенциала на газопроводе;

• Измерение температуры в технологических помещениях;

• Измерение температуры и контроль минимального уровня воды в системе отопления ГРП;

• Учёт потребления природного газа промышленными потребителями с использованием различных приборов учета (типа СПГ-706, СГ-ЭК, SuperFlo);

• Телеуправление и телерегулирование технологическим оборудованием.


В состав системы телемеханики входит:

1. ПТС верхнего уровня: SCADA-система СИРИУС, управляющий контроллер верхнего уровня ВИКОНТ, радиостанция;

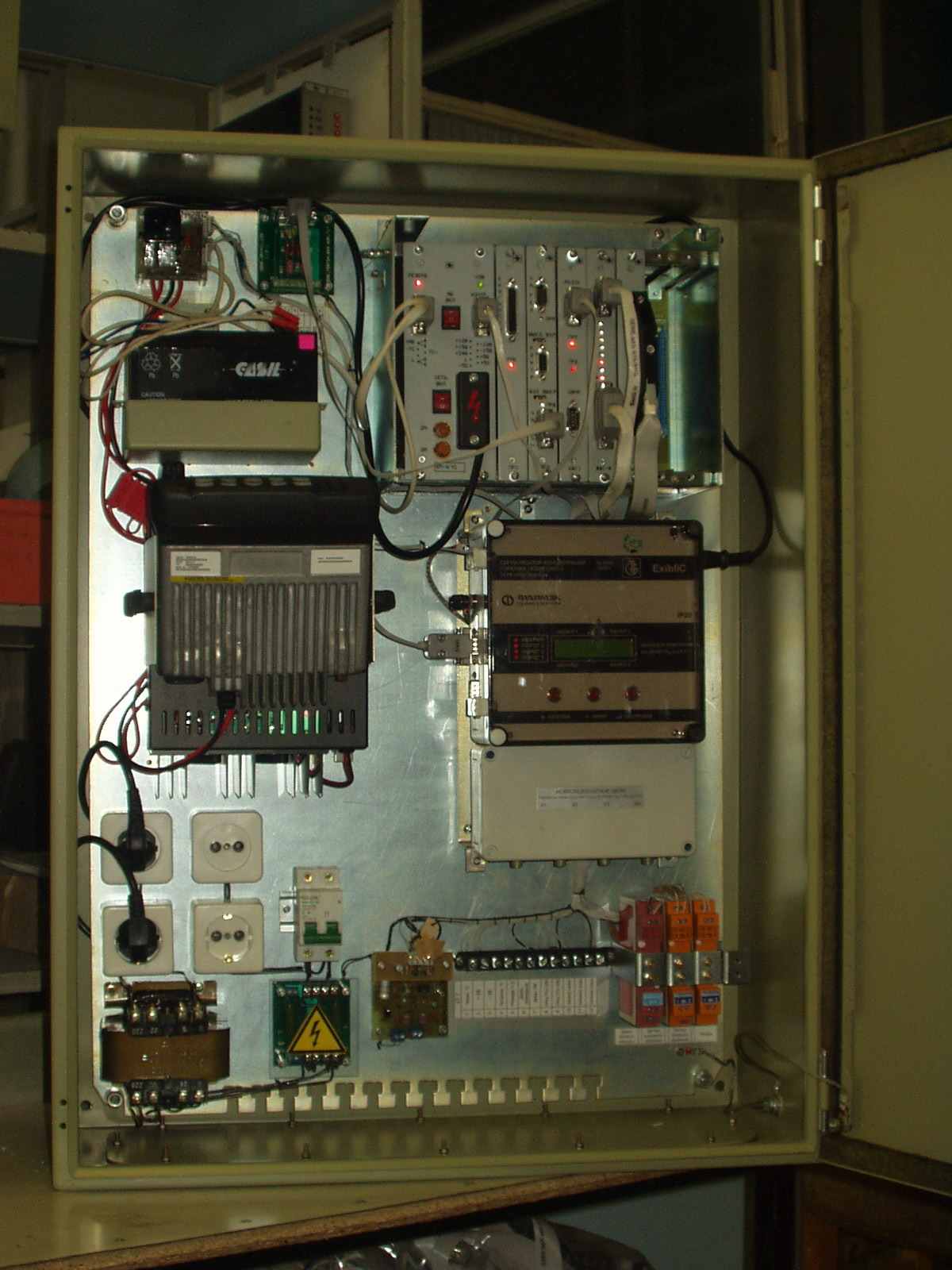

2. ПТС нижнего уровня (КП): шкаф, с микропроцессорным контроллером Миконт, блоки ввода/вывода (ТС, ТИТ, ТУ), блоки питания датчиков давления, барьеры искрозащиты, сигнализатор загазованности, радиостанция. Шкаф укомплектован электротехническим оборудованием, монитором сети, аккумулятором 12В/10АЧ. Шкаф имеет съемную монтажную панель для установки приборов, запираемую дверь. Все подводы – кабелей снизу, через уплотнение. Габариты шкафа 800х600х255. Степень защиты шкафа IP54. Блоки контроллера изготавливается с применением технологии поверхностного монтажа.


Отличительные особенности системы:

• Проектная компановка, сертификат качества ИСО, невысокая стоимость, удачные эксплуатационные характеристики;

• Наличие программного кода SCADA-системы позволяет ввести в инструментальную среду множество механизмов тонкой настройки под конкретный объект автоматизации;

• Связь по радиоканалу, наличие возможности устанавливать режим переприема для радиозакрытых объектов. В то же время встроенный универсальный модем, позволяет организовать связь и по выделенным проводным каналам в многоточечном соединении;

• Многоканальный блок питания контроллера обладает функциями гарантийного питания и запитывает датчики давления. При понижении, повышении или пропадании сетевого питания, КП переходит на работу от аккумулятора и продолжает передавать информацию в течение 8 часов;

• Совмещение телеметрического канала с каналом передачи данных по расходу газа получаемого с приборов учета установленных на промышленных предприятиях;

• Дистанционная программируемая запись апертур (уставок) для аналоговых каналов с верхнего уровня позволяет оптимально подобрать загрузку канала связи;

• Диапазон рабочих температур от – 40 до + 60°С, без применения принудительной вентиляции.


В настоящее время телемеханизировано более 220 ГРП на объектах УП «Витебскоблгаза». Система разработана на основе аппаратных средств серийно выпускаемых Новополоцким «Заводом «Измеритель».
