Курсовое проектирование по ЭНГМ 43
нефти характеризуются вязкостью при 20°С - 167,3 мПа-с, при 50°С - 98,8 мПа-с. Содержание серы, парафина, асфальтеиов соответственно составляет 4,6%, 2,6% и 10,5%. Давление насыщения пластовой нефти равно 2,7 МПа, рабочий газовый фактор 5,5 м3т, объемный коэффициент 1,0314.
Башкирский ярус
Из нефтей башкирского яруса отобрано и проанализировано 10 поверхностных проб. Кинематическая вязкость при 50°С изменяется от 1 15,0 до 333,3 мПа-с, среднее значение - 173,7 мПа-с. Содержание серы - 4,2%, асфальтеиов -10,7%, парафинов - 2,7%. Выход легких фракций до 300°С - 27,6%.
Бобриковский горизонт
Из пластов бобриковского горизонта отобраны и проанализированы 5 поверхностных и 5 пластовых проб. Вязкость кинематическая при 20°С - 180,0 мПа-с, при 50°С - 145,3 мПа-с. Содержание серы изменяется от 4,2 до 5,3%, среднее 4,8%, парафинов от 2,5 до 3,1%, среднее 2,8%, асфальтеиов от 11,2 до 15,0%, среднее 13,1%.
Физические свойства пластовой нефти характеризуются следующими параметрами: давление насыщения изменяется от 2,8 до 3,5 МПа, среднее 3,2 МПа; газовый фактор 5,2 м3т, объемный коэффициент равен 1,0144.
Турнейский горизонт
Турнейский горизонт характеризуется 4 поверхностными пробами. Содержание серы изменяется от 3,8 до 4,8%, среднее значение 4,4%, парафинов от 2,5 до 3,7%, среднее 3,0%, асфальтеиов от 5,0 до 12,8%, среднее 8,4%.
В заключение можно сказать, что нефти всех горизонтов имеют близкие физико-химические свойства. Они тяжелые, сернистые, парафинистые, вязкие, тракторизуются невысокими газовыми факторами.
Зависимость газового фактора, объемного коэффициента и вязкости от Давления ниже давления насыщения приведена на рис. 2
44 Билалова Г.М.

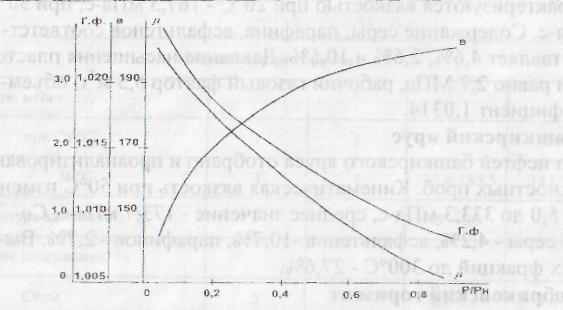

Рис. 2. Зависимость вязкости нефти (цн), объемного коэффициента (В) и газового фактора (г.ф.) от давления ниже давления нагнетания
В разрезе турнейского яруса водоносными являются трещиноватые и кавернозные известняки и доломиты. Дебит скважин колеблется от 0,03 до 42 т/сут. пои динамическом уровне 800-1220 м.
Пластовое давление 12,0 МПа., температура воды 23-25°С. Режим залежи упруговодонапорный. По химическому составу подземные воды относятся к хлоркальциевому типу (по В.А.Сулину). Общая минерализация составляет 225,35-250,60 г/л, плотность 1146,0-1166,Окг/м3, вязкость 1,58-1,73 мПа-с, рН-5,6-6,3 (табл.5-6).
Состав газа метаново-азотный. Газонасыщенность 0,12-0,8 мЗт. Упругость газа 1,0-10,0 МПа. Объемный коэффициент 0,9982.
В бобриковских отложениях водонасыщены песчаники и алевролиты. Во-дообильность скважин колеблется от 0,5 до 18,7 т/сут. при динамических уровнях 750-1258 м. Состав воды хлор-кальциевого типа (по В.А.Сулину). Общая минерализация составляет 213,5-239,2 г/л, плотность! ] 53.4-1165,0 кг/'мЗ, вязкость 1,64-1,73 мПа-с, рН равно 4,8-6,1.
Состав газа метано-азотный. Газонасыщенность от 0,17 до 0,7 м3т. Упругость газа 2,0-6,0 МПа. Объемный коэффициент 0,9980.
В верейско-башкирских отложениях водо-насыщенными являются карбонатные породы. Дебит скважин колеблется в пределах 0,68-39,0 т/сут. при динамических уровнях 500-750 м. Состав воды хлоркальциевого типа. Общая минерализация составляет 186,4-228,4 г/л, плотность 1129,4-1157,6 кг/мЗ, вязкость 1,43-1,67 мПа-с, рН равняется 4-7.
Газовый состав подземных вод - азотный. Газопасыщен-- тюсть вод ОДЗ-ОргЗ м /т. Упругость газа 1,0-2.5 МПа. Объемный коэффициент 0,9979.
Курсовое проектирование ни ли ,
В каширских отложениях водо-насыщенными являются карбонатные породы. Дебит скважин колеблется в пределах 0,1-24 м3сут. Общая минерализация составила 185,8-191,0 г/л, плотность 1130,4-1132,6 кг/мЗ, вязкость 1,50-1,51 мПа- с, рН равняется 4,9-6,5.
Газовый состав подземных вод - азотный.

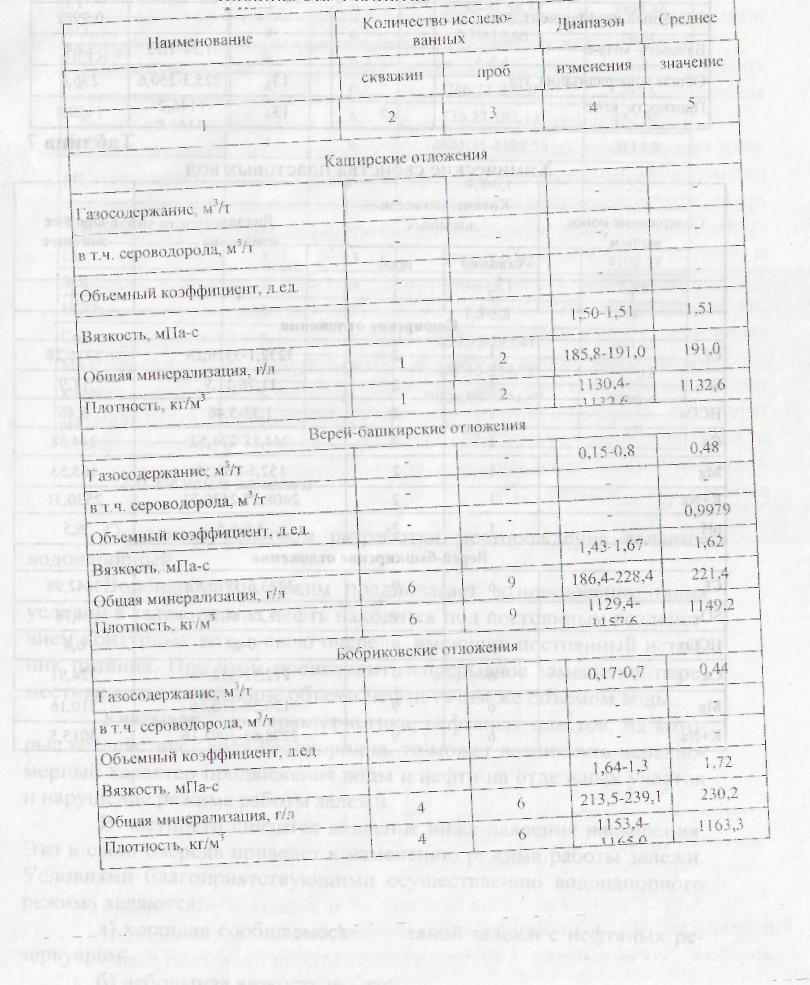

Таблица 6
46 Билалова Г.М.
Продолжение таблицы 6
Курсовое проектирование по ЭНГМ 4/
Продолжение таблицы 7
| | Турнейские отложения | | | |||||||
| | Газосодержание. м7т | | | 0,12-0,8 | 0,46 | | ||||
| | в т.ч. сероводорода, м /т | | | - | - | | ||||
| | Объемный коэффициент, д.ед. | | | - | 0,9982 | | ||||
| | Вязкость, мПа-с | | | 1,58-1,73 | 1,64 | | ||||
| | Общая минерализация, г/л | 5 | 13 | 225,3-250,6 | 236,6 | | ||||
| | Плотность, кг/м' | 5 | 13 | 1146,0- 1 1/./; П | 11 53,8 | | ||||
| | | Химические свойства пластовых вод | Таблица 7 | |||||||
| | Содержание ионов, МрЛЬ/М | Количество исследованных | Диапазон изменения | Среднее | ||||||
| | скважин | проб | | | ||||||
| | 1 | 2 | 3 | 4 | 5 | | ||||
| | Каширские отложения | | ||||||||
| | С1 | 1 | 2 | | 516,28 | 3316,28 | ||||
| | 3232,1-3 | |||||||||
| | 804 | 1 | 2 | 11 76-1! 9 | 1-1,9 | |||||
| | НСОз | 1 | 2 | 1,33-5,46 | 5,46 | |||||
| | Са | 1 | 2 | 244,88-274,52 | 244,88 | |||||
| | М1 | 1 | 2 | 152,5-165,53 | 165,53 | | ||||
| | К+Ыа | 1 | 2 | 2408,27-2530,31 | 2530,31 | | ||||
| | рН | 1 | 7 | 4,9-6,5 | 6,5 | |||||
| | Верей-башкирские отложения | | ||||||||
| | С! | 6 | 9 | 3223,6-3975,83 | 3842,98 | |||||
| | 804 . | 6 | 9 | 9,27-14,78 | 14,78 | |||||
| | НСОз | 6 | 9 | 0-64 | 6,4 | |||||
| | Са | 6 | 9 | 212,92-332,46 | 224,91 | |||||
| | м§ | 6 | 9 | 120,38-210,16 | 210,16 | |||||
| | К+№ | 6 | 9 | 2298,65-3092,16 | 3015,5 | |||||
| | | | | | | | | | | |
| рН | 6 | 9 | 4-7 | 7 |
| | Бобриковские отложения | | ||
| С1 | 4 | С) | 37,30-41,58,52 | 3999.86 |
| 504 | 4 | 6 | 2,78-10,66 | 10,66 |
| НСОз | 4 | 6 | 4-4,4 | 1,2 |
| Са | 4 | 6 | 246,72-292,6 | 292.6 |
| м§ | 4 | 6 | 136,27-192,13 | 162,57 |
| К+Ыа | Л | 6 | 2845,35-3399.56 | 31 17,8 |
| пН | 4 | 6 | 4,8-6,1 | 5,5 |
| Турнейские отложения | | |||
| С1 Г~ | 5 | 13 | 3943,6344,92 | 4106,18 |
| 504 | 5 | .13 | 36-10.1 | 6.88 |
| НСОз | 5 | 13 | 1,5-5,8 | 3 |
| Са | 5 | 13 | 250,98-285,41 | 269,25 |
| Мд | 5 | 13 | 147,15-214,78 | 147.15 |
| К+Иа | 5 | 13 | 3024,95-3494,57 | 3298,4 |
| рН | 5 1 | 13 | 5,6-6,3 | 5 9 |
