5.4.7 Общие сведения об алгоритмах и алгоритмизации


Основой перевода решения любой задачи на ЭВМ является раз­работка алгоритма. Под алгоритмом следует понимать определенную, строго предписанную последовательность выполнения процесса, нап­равленного на. получения желаемой информации определенного вида и объема. Алгоритм характеризуется следующими понятиями - детерми­нированностью, дискретностью, массовостью и формализацией.

Наиболее распространены следующие формы представления (опи­сания) алгоритма как документа:

1 Словесное описание представляет собой общее описание на естественном языке.

2 Операторное описание заключается в подробном описании процесса, расчлененного на отдельные формулы или даже отдельные арифметические• операции со словесным или символьным указанием последовательности действий.

3 Описание в виде таблиц принятие решений .

4 Описание в виде математических зависимостей .

5 Описание в виде блок-схем, являясь по содержанию опе­раторной формой, вместе с тем существенно отличается от нее по форме представления, ибо использует графику и графические символы для отображения всего процесса. Изображение алгоритмов в виде блок-схем стандартизовано ГОСТ 19.761-90.

Далее представлены некоторые обозначения символов и отображаемые ими функции по ГОСТ 19.701-90.


5.4.7.1 ОПИСАНИЕ СИМВОЛОВ

• Символы данных


• Основные символы данных

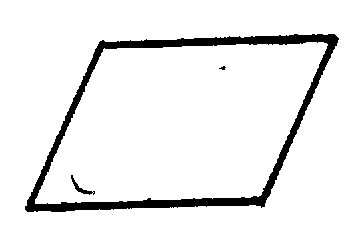

• Данные


Символ отображает данные, носитель данных не определен.

• Запоминаемые данные


Символ отображает хранимые данные в виде, пригодном для обработки, носитель данных не определен.

• Специфические символы данных


• Оперативное запоминающее устройство


Символ отображает данные, хранящиеся в оперативном запо­минающем устройстве.

• Запоминающее устройство с последовательным доступом


Символ отображает данные, хранящиеся в запоминающем ус­тройстве с последовательным доступом (магнитная лента, кассета с магнитной лентой, магнитофонная кассета).

• Запоминающее устройство с прямым доступом


Символ отображает данные, хранящиеся в запоминающем ус­тройстве с прямым доступом (магнитный диск, магнитный бара­бан, гибкий магнитный диск).

• Документ


Символ отображает данные, представленные на носителе в удо­бочитаемой форме (машинограмма, документ для оптического или магнитного считывания, микрофильм, рулон ленты с итоговыми данными, бланки ввода данных).

• Ручной ввод


Символ отображает данные, вводимые вручную во время обра­ботки с устройств любого типа (клавиатура, переключатели, кноп­ки, световое перо, полоски со штриховым кодом).

• Карта


Символ отображает данные, представленные на носителе в ви­де карты (перфокарты, магнитные карты, карты со считываемыми метками, карты с отрывным ярлыком, карты со сканируемыми метками).

• Бумажная лента


Символ отображает данные, представленные на носителе в ви­де бумажной ленты.

• Дисплей


Символ отображает данные, представленные в человекочитаемой форме на носителе в виде отображающего устройства (экран для визуального наблюдения, индикаторы ввода информации).




5.4.8 Выводы


Математическое обеспечение (МО) САПР - это совокупность ма­тематических моделей (ММ) проектируемых объектов, методы и алгоритмы выполнения проектных процедур, используемые при автоматизированном проектировании.

MM - это совокупность математических объектов (чисел, симво­лов, множеств и т. д. ) и связей между ними, отражающих важнейшие для проектировщика свойства проектируемого объекта. К ММ предъ­являются требования универсальности, адекватности, точности и экономичности.

Большинство методов выполнения проектных процедур для авто­матизации технологического проектирования сводится к решению систем уравнений алгебраических и обыкновенных дифференциальных. Это метод Гаусса, метод LV разложения, явные и неявные методы численного интегрирования, итерационные методы, методы линейного программирования, переборные методы, последовательные методы и трансформации описаний.

Под алгоритмом понимают определенную, строго предписанную последовательность выполнения процесса, направленную на получе­ние желаемой информации определенного вида и объема. Распространенной формой представления алгоритмов в автоматизации технологического проектирования является описание в виде блок-схем.
