ГОСТ 19.202-78 ЕСПД. Спецификация. Требования к содержанию и оформлению.
ГОСТ 19-301-79 ЕСПД. Порядок и методика испытаний.
ГОСТ 19.401-78 ЕСПД. Текст программы. Требования к содержанию и оформлению.
ГОСТ 19.402-78 ЕСПД. Описание программы.
ГОСТ 19.404-79 ЕСПД. Пояснительная записка. Требования к содержанию и оформлению.
ГОСТ 19.501-78 ЕСПД. Формуляр. Требования к содержанию и оформлению.
ГОСТ19.502-78ЕСПД. Описание применения. Требования к содержанию и оформлению.
ГОСТ 19.503-79 ЕСПД. Руководство системного программиста. Требования к содержанию и оформлению.
ГОСТ 19.504-79 ЕСПД. Руководство программиста.
ГОСТ 19.505-79 ЕСПД. Руководство оператора.
ГОСТ 19.506-79 ЕСПД. Описание языка.
ГОСТ 19.508-79 ЕСПД. Руководство по техническому обслуживанию. Требования к содержанию и оформлению.
ГОСТ 19.604-78 ЕСПД. Правила внесения изменений в программные документы, выполняемые печатным способом.
ГОСТ 19.701-90 ЕСПД. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения.
ГОСТ 19.781-90 ЕСПД. Обеспечение систем обработки информации программное. Термины и определения.
ГОСТ 19.002-80 ЕСПД. Схемы алгоритмов и программ. Правила выполнения.
ГОСТ 19.008-80 ЕСПД. Схемы алгоритмов и программ. Обозначения условные графические".
ГОСТ19.701-90(ИСО5807-85) ЕСПД. Схемы алгоритмов, программ, данных и систем".
Выполнение всех графических работ (как внутри текста, так и плакатных) может осуществляться с помощью программ компьютерной графики, в соответствии со стандартами ЕСКД:
ГОСТ 2.605-68 ЕСКД. Плакаты учебно-технические. Общие технические требования;
ГОСТ 2.304-81 ЕСКД. Шрифты чертежные;
Нумерация формул, рисунков и таблиц должна быть порядковой, сквозной внутри раздела, вестись арабскими цифрами (номер раздела указывается первым). Номер формулы ставится с правой стороны листа на уровне формулы в круглых скобках. Ссылки на литературные источники нумеруются с указанием их номера в списке используемой литературы. Распечатки с ЭВМ должны быть разрезаны да формата не более А-2, помещены в конце пояснительной записки и пронумерованы.
Основные надписи в пояснительной записке выполняются в соответствии с ГОСТ 2.104-68 «ЕСКД. Основные надписи». Ссылки на литературу оформляются в соответствии с ГОСТ 7.1-84 «Система информационно-библиографической документации. Библиографическое описание произведений печати». Текст пояснительной записки представляется на листах формата А4 по ГОСТ 2.301-68.
При оформлении текста пояснительной записки допускается следующее отступление от стандартов: если пояснительная записка содержит чертежи и рисунки, то их вычерчивают на листах формата А4 с соблюдением стандартов и норм ЕСКД. Вместе с пояснительной запиской может быть подшит и другой текстовый материал, например, технологические карты, спецификации, перечни элементов, таблицы, результаты патентно-информационного поиска, программы для расчетов на ЭВМ, а также машинные распечатки результатов расчетов. При работе над дипломным проектом необходимо изучение всех перечисленных стандартов и нормативных документов, так как указанные выше стандарты содержат взаимные ссылки.
8.1.1. Требования к оформлению таблиц
Цифровые данные в дипломном проекте, если их много или они подлежат аналитической обработке, рекомендуется сводить к табличному виду и оформлять в виде таблиц. Цифровая информация, размещаемая в таблицах, должна быть достоверна. Табличная форма представления данных позволяет выявить существующие закономерности или тенденции. Таблицу следует помещать после первого упоминания о ней в тексте, либо на следующей странице, либо в приложении. На следующую страницу допускается переносить таблицу лишь в том случае, если на странице, на которой имеется ссылка на таблицу, могут быть размещены только заголовок таблицы и/или головка таблицы. В приложение выносятся таблицы, содержащие данные, имеющий дополнительный характер и не относящиеся напрямую к основной теме работы. Допускается размещение таблицы с поворотом по часовой стрелке на 90.
Каждая таблица должна иметь содержательное название (заголовок), размещаемый над таблицей. Название таблицы должно отражать ее содержание, быть точным и кратким.
Название помещают непосредственно над самой таблицей, а справа над названием располагают слово «Таблица» и ее порядковый номер без знака «№» и точки после него (рисунком 1).
Таблица 7
Название таблицы
| Головка таблицы | Заголовок | Заголовок | ||
| | Подзаголовок | Подзаголовок | Подзаголовок | Подзаголовок |
| 1 | 2 | 3 | 4 | 5 |
  | | |||
| Боковик | Графы | |||
Рисунок 1. Элементный состав таблицы
Слова «Таблица» и заголовок начинают с прописной буквы. Таблицы нумеруются только в том случае, если их несколько. Таблицы нумеруются арабскими цифрами. В пределах всего текста нумерация таблиц является сквозной, например: Таблица 7 (седьмая таблица в тексте РПЗ). Если по тексту встречается только одна таблица, то слово «Таблица» не пишется, и номер ей не присваивается.
При переносе таблицы на следующую страницу головку таблицы следует повторить, и над ней помещают о «Продолжение таблицы 7» с указанием номера. Если головка таблицы громоздкая, допускается ее не повторять; в этом случае пронумеровывают графы и повторяют их нумерацию на следующей странице. Название таблицы не повторяют.
Внутри таблицы основные заголовки пишутся с прописной буквы. Подзаголовки пишутся двояко. Подчиненные подзаголовки пишутся со строчной буквы. Если подчинения нет, и подзаголовок имеет самостоятельное значение, то такие подзаголовки пишутся с прописной буквы. Заголовки записываются параллельно строкам таблицы. Но допустимо и перпендикулярное расположение заголовков.
Если повторяющийся в графе текст состоит из одного слова, его допускается заменять кавычками. Если повторяющийся текст состоит из двух слов и более, то при первом повторении его заменяют словом “то же”, а далее - кавычки. Ставить кавычки вместо повторяющихся цифр, знаков, математических и химических символов не допускается. Если цифровые или иные данные, в какой либо строке таблицы не приводят, в ней ставят прочерки. Цифры в графах таблицы следует проставлять так, чтобы числа или иные данные во всей колонке располагались один под другим.
На все таблицы должны быть приведены ссылки в тексте. При ссылке следует писать слово «таблица» с указанием ее номера, например: «... приведено в таблице 7».
8.1.2. Требования к написанию формул
Формулы, имеющие большое значение или представляющие собой громоздкое выражение, должны располагаться на отдельных строках. Небольшие формулы, не имеющие самостоятельного значения, могут располагаться внутри текстовых строк.
Формулы, на которые нет ссылок в тексте, не нумеруются, напрмер:
G
(s)=
e-st dG
(t) ; F
(s)=e-st dF
(t) ; Формулы, на которые имеются ссылки в тексте, должны нумероваться арабскими цифрами. Номер формулы заключается в круглые скобки. Размещаются номера формул у правого края листа в строке формулы, например:
W(1) =
F
/(2(1+F
)) , W(2) = F
/(3(1+F)) , (1)где
- интенсивность отказов; F
, F , F - первые три момента функции распределения времени восстановления системы после отказов.Если номер не умещается в строке формулы, то он располагается строкой ниже, у правого края листа. При переносе формулы на несколько строк, номер формулы располагается на уровне последней строки, например:
где
и полагается
.Для формулы-дроби номер располагается справа на линии основной дроби. Если формула находится внутри рамки, то номер формулы располагается вне рамки справа, на основной строке формулы, например:
 | (13) |
Для нумерации группы формул, расположенных друг за другом на разных строках, и объединенных фигурной скобкой, производится справа по центру, напротив острия скобки, например:
 | (10) |
Значения символов и числовых коэффициентов должны приводиться в разъяснении непосредственно под формулой в той последовательности, в какой они даны в формуле.
Значение каждого символа и числового коэффициента следует давать с новой строки. Первую строку экспликации начинают со слова «где», двоеточие после него не ставят.
Размерность одного и того же параметра в пределах проекта должна быть постоянной.
В формулах, а также в математических выражениях, в качестве символов следует применять обозначения, установленные соответствующими стандартами. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле (математическом уравнении). Ссылки в тексте на порядковые номера формул (математических уравнений) дают в круглых скобках, например, «... по формуле (1)».

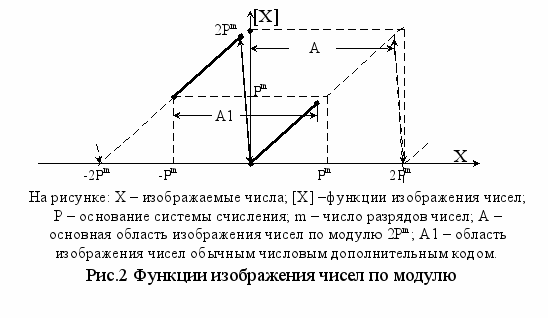

8.1.3. Требования к оформлению иллюстраций
Включать иллюстрации в дипломный проект следует для наглядного представления важнейших положений в теме, для придания тексту ясности и конкретности. Работа не должна быть перенасыщена иллюстративным материалом, количество которого зависит от содержания текста. Представляемые иллюстрации должны полностью соответствовать тексту.
Все иллюстрации (диаграммы, гистограммы, фотографии, схемы, чертежи и т. п.) называют рисунками. Рисунки нумеруются сквозной нумерацией по всему тексту дипломного проекта арабскими цифрами. Если рисунок единственный, то он нумерации не подлежит.
Рисунки должны размещаться сразу после ссылки на них в тексте проекта. При ссылке на рисунок в тексте следует указывать его номер, например: «…как указывалось ранее (рис. 7) » или «… как видно из рис.7».
Каждая иллюстрация должна содержать подрисуночную подпись, в состав которой входят: сокращение «Рис.», номер и наименование рисунка, иногда ещё и экспликация, например (рис. 2):
В случае недостаточности места на странице, оставшегося после упоминания, для расположения иллюстрации, то изложение текста следует продолжать на этой странице, а иллюстрацию следует перенести на следующей странице. Изложение текста продолжается непосредственно после иллюстрации на той же странице, если имеется место достаточное хотя бы для одной строки, или продолжается на следующей странице.
Разрешается иллюстрации с поворотом вправо по часовой стрелке на 90.
Наименования, приводимые в тексте документа и на иллюстрациях должны быть одинаковые.
Между текстом и рисунком, между рисунком, подрисуночным текстом (если таковой имеется) и наименованием, а также между наименованием и текстом оставляется пустая строка.
8.1.4. Требования к оформлению приложений
Приложения оформляются как продолжение пояснительной записки после списка литературы. При большом объеме приложения оформляются в виде отдельной книги, со своим титульным листом.
Каждое приложение должно начинаться с новой страницы. Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.
Номера приложений имеют сквозную нумерацию. В правом верхнем углу помещается слово «Приложение» и номер арабскими цифрами, например: «Приложение 1». Допускается обозначение приложений буквами латинского алфавита, за исключением букв I, O, например: «Приложение А».
Если одно приложение занимает несколько страниц, то на каждой странице (кроме первой) в верхнем правом углу пишутся слова «Продолжение приложения 1».
Каждое приложение должно иметь содержательный заголовок. Текст каждого приложения при необходимости может быть разделен на разделы, подразделы, пункты, подпункты. Рисунки, таблицы и формулы, помещаемые в приложении, нумеруются сквозной нумерацией. Распечатки результатов, включаемые в пояснительную записку, размещают в приложении. Включенные в приложение результаты должны быть выполнены в формате А4.
В тексте документа на приложения должны быть даны ссылки. Приложения размещаются в порядке ссылок на них в тексте документа.
В содержании все приложения должны быть перечислены в содержании с указанием их номеров и заголовков.
8.1.5. Требования к оформлению графического материала
Под графическими материалами принято понимать: фотографии, чертежи, плакаты и т.д. Перечень графических материалов с указанием конкретных наименований и объема в листах должен приводиться в «Задании на дипломное проектирование». Графическая часть дипломных проектов содержит 8 листов формата А1.
Фотографии наклеиваются на стандартный лист А4 и сопровождаются необходимой надписью.
Схемы и чертежи выполняются в соответствии с ГОСТ 2.109-96 ЕСКД «Основные требования к чертежам» и ГОСТ 2.701-84 ЕСКД «Схемы. Виды и типы. Общие требования к выполнению»на стандартных форматах согласно ГОСТ 2.301-68 с основной надписью (штампом) по ГОСТ 2.104-68 ЕСКД «Основные надписи» в правом нижнем углу листа. Плакаты выполняются по ГОСТ 2.605-68 ЕСКД «Плакаты учебно-технические. Общие технические требования».
Каждый плакат должен содержать: заголовок; изобразительную часть; пояснительный текст и иметь рамку. Если плакатов несколько, то в левой части каждого из них над рамкой приводится: наименование работы (проекта), общее количество плакатов, номер данного плаката, общее количество листов, номер плаката, количество листов в данном плакате (например, плакат 1 на 2 листах). Заголовок плаката должен быть размещен вверху, посередине и соответствовать содержанию плаката.
В изобразительной части могут быть размещены:
- схемы,
- таблицы,
- формулы,
- графики,
- диаграммы различного назначения,
- указания по техническому обслуживанию,
- правила эксплуатации.
Пояснительный текст размещается на свободном поле плаката и должен выделяться от основного текста. В состав пояснительного могут входить: наименования объектов, диаграмм, функций, модулей, схем и т.д.
На плакате могут использоваться линии выноски с номерами позиций, следующих по возрастанию слева направо и сверху вниз. При выполнении заголовка плаката, пояснительного текста и всех надписей на его изобразительной части следует руководствоваться документами: ГОСТ 2.304-81 (Шрифты технические) и ГОСТ 2.31-68 ЕСКД (Правила нанесения на чертежах надписей, технических требований и таблиц).
Плакаты, выносимые на защиту, могут выполняться с помощью графических пакетов и специализированного оборудования на ватманской бумаге формата А1 (594х841) в соответствии с ГОСТ 2.301-68 «Форматы». При этом должна быть обеспечена высокая контрастность линий. Количество цветов на плакате должно быть, как правило, не более шести, включая чёрный.
Алгоритмы программ плакатами быть не могут. Алгоритмы должны оформляться в соответствии с ГОСТ 19.701-90 ЕСПД.
Конкретное содержание графической части дипломного проекта зависит от темы проекта, согласуется с руководителем проекта и фиксируется в техническом задании на дипломное проектирование. Один-два листа графического материала должны отражать общую часть дипломного проекта.
По специальной части дипломного проекта рекомендуется представлять чертежи схем функционирования объектов управления, информационных схем, алгоритмов, структуры программного обеспечения и т. д. Объем чертежей по специальной части должен быть не менее 5 листов.
Один лист графического материала отводится под экономическую часть проекта. Конкретное содержание его согласовывается с консультантом по экономической части.
Выполнение графических материалов для последующего отображения через проекционные системы и защита дипломного проекта с мультимедийным проектором допускается по согласованию с заведующим кафедрой или его заместителем. В этом случае графические листы должны выполняются средствами графических редакторов, в формате А4. Наличие штампов, подписей исполнителя и руководителя являются обязательными. Графические материалы подшиваются в пояснительную записку.
Схемы (структурные, функциональные, принципиальные) могут подразделяться на алгоритмов и программ. Структурная схема определяет построение и состав объекта управления системы, алгоритма, программы. Функциональная схема определяет назначение элементов системы, алгоритма и программы. Принципиальная схема определяет полный состав элементов и связей между ними и даёт детальное представление о принципах работы изделия, алгоритма, программы. Схемы могут выполняться в виде CASE-диаграмм.
Блок-схемы алгоритмов и программ ГОСТ 19.701-90 (взамен ранее использовавшегося ГОCТ 19.002-80 и 19.003-80). выполняются с использованием условных графических обозначений-символов, используемых для изображения схем технологических процессов и схем программ (Приложение ).
Символы в схеме программы должны размещаться равномерно. Символов соединяются при помощи не пересекающихся соединительных линий потока, в направлении слева направо и сверху вниз. При стандартном направлении соединения применяются стрелки. Расстояние между параллельными линиями потока должно быть не менее 3 мм, а расстояние между отдельными символами схемы – не менее 10 мм.
Внутри символа размещается текст, обозначающий функцию данного символа. Текст пишется слева направо, вертикальная ориентация текста не допускается. Символу можно присвоить идентификатор, с целью возможности использования ссылок на данный символ.
Основные надписи на чертежах и схемах располагают в правом нижнем углу листа Содержание, расположение и размеры граф основной надписи, а также размер рамок на чертежах и схемах должны в соответствии с требованиям ГОСТа 2.104-68 «Основные надписи» (Приложение ).
В графу 1 вписывается наименование схемы. Наименование должно быть кратким, в именительном падеже единственного числа. Если наименование состоит из нескольких слов, на первое место помещают имя существительное. например: "Схема системы структурная ".
В графу 2 – обозначение документа. Для дипломных проектов принято следующее обозначение: «Д»
В графу 4 – буквенное указание «У».
В графы 7 и 8 – порядковый номер листа и количество листов в дипломном проекте. Порядковый номер листов устанавливается в порядке разработки.
В графу (9) – наименование института и группы, например, «МГИРЭА ВУА-7-99».
В графы 10 и 11 – характер работы, выполняемой студентом.
В строку «Разработал» вписывается фамилия студента, «Проверил» вписывается фамилия руководителя дипломного проекта. Далее вписываются консультанты.
8.1.6. Требования к оформлению библиографического списка
Библиографический список литературы, использованной при дипломном проектировании, оформляется в соответствии с ГОСТ 7.1.84 «Библиографическое описание документа» и с учетом СТП-205-002-81 « Составление библиографического описания».
В библиографический список не включаются те источники, на которые нет ссылок по тексту, энциклопедии, справочники, научно-популярные издания. Источники следует располагать в порядке появления ссылок в тексте. Допускается алфавитный способ группировки литературных источников. Список использованных источников представляется на языке оригинала, размещается в конце дипломной работы. Все перечисленные в списке работы нумеруются.
Описание источника должно включать: фамилию и инициалы автора (авторов), заглавие книги, место издания, издательство и год издания, количество страниц.
Если книга написана двумя или более авторами, то их фамилии с инициалами указывают через запятую в той последовательности, в какой они напечатаны в книге.
Заглавие книги следует приводить идентично заглавию на титульном листе. Наименование места издания приводиться полностью, за исключением допустимых сокращений: Москва (М.) и Ленинград (Л.).
Сведения о статье из периодического издания должны включать: фамилию и инициалы автора (авторов), заглавие статьи, наименование издания (журнала), наименование серии (если таковая имеется), год выпуска, том (при необходимости), номер издания (журнала), страницы.
При ссылке в тексте на источники документальной информации следует приводить порядковый номер по списку литературы, заключенный в квадратные скобки, например: «... [1]» .
