Реферат

по Черчению.


Выполнил: Ученик 9 класса

Пысин Максим.

Учитель: Шувалова О.В.


Содержание.

1. – Введение. Цели и Задачи. Проблема.________3

2. – Раздел № 1. _____________________________ 4

3. – Раздел № 2. _____________________________8

4. – Раздел № 3. ____________________________25

5. – Вывод. ________________________________ 28

6. – Источники.______________________________29


Введение.

В наш прогрессивный век мало какие профессии не требуют умений пользоваться предоставленными нам прогрессом. Особенно, конечно же профессии связанные с разработкой зданий или каких либо деталей. Именно такой программой и является КОМПАС-3D. Конечно это не единственная программа такого типа, но она, во первых российская, а во вторых с богатой историей.

Рассматривая её я также знакомлюсь с принципом подобных программ, и в дальнейшем освоение любой подобной программы будет для меня пятиминутным делом. А вас я постараюсь заинтересовать дабы, так сказать, вы подались в эту область знаний и умений.

«КОМПАС-3D» — система автоматизированного проектирования разработанная компанией «АСКОН». Система позволяет реализовать классический процесс трехмерного параметрического проектирования — от идеи к ассоциативной объемной модели, от модели к конструкторской документации.

Проблемма.

Перспективно ли переводить черчение на ПК через программы.

Задачи.

Основная задача – 1 познакомиться с программой.

Второстепенные: 1. Узнать историю программы

2. Узнать о преимуществах программой.

3. Найти и оценить аналоги программы.


Я считаю что без первой второстепенной задачи бессмысленно изучать остальные, и исходя из этого я начну с нее.


Раздел № 1: «Узнать История программы».

Маленькая предыстория.


Началось все гораздо раньше, еще в XII веке. В то стародавнее время в русском городе Коломне было широко развито глиняное трехмерное моделирование и прототипирование.

Затем на протяжении нескольких веков отечественные технологии проектирования испытывали взлеты и падения, пока в 80-х годах прошлого века не наступила эра персональных компьютеров, или, как теперь принято называть, «информационных технологий».

В начале 1980-х и вновь в Коломне (Московская обл.) в «Конструкторском бюро машиностроения» начали свой профессиональный путь Александр Голиков и Татьяна Янкина.

Официальная история АСКОН начинается в 1989 г., когда А. Голиков переехал из Коломны в Ленинград и основал там компанию...

Рис. 1 Фотография первого состава компании

1989 г. – Разработка первой версии КОМПАС для IBM PC(рис.2). Первый контракт на поставку КОМПАС для «Ленинградского Металлического завода»

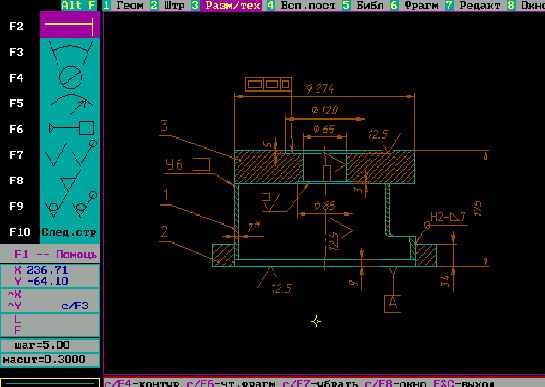

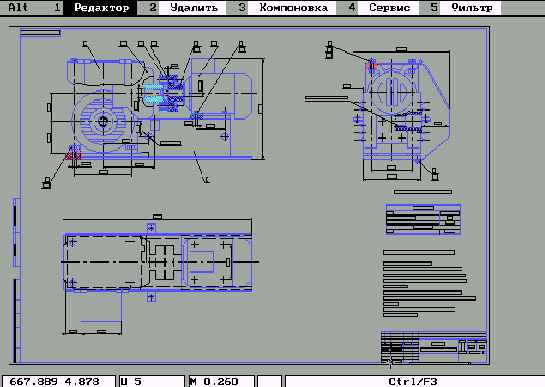

Рис. 2 Первая часть программы.

Каждый год выходила в свет новая версия КОМПАС с дополнительным функционалом и более удобными инструментами проектирования.

Рис. 3 следующая версия.

1994 г. – Открытие центра разработки систем управления инженерными данными (КОМПАС-Менеджер) в Кургане

1997 г. – Мир не стоит на месте, и АСКОН выбирает новые направления своего развития.
Начало поставок КОМПАС 5.0 под Windows.


А дальше и начинается история КОМПАС 3D.



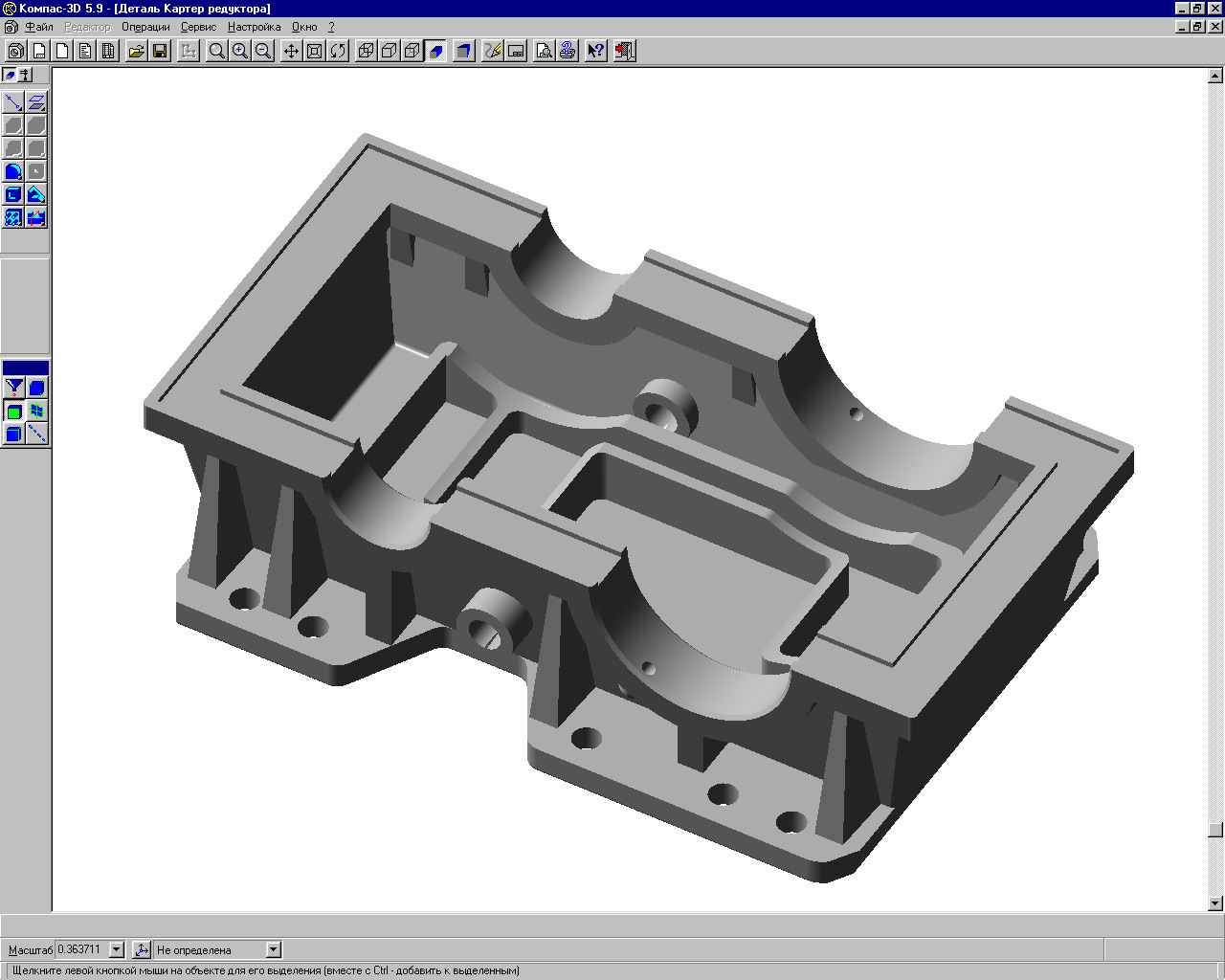

Рис.4 Первая версия КОМПАС 3D.

Осенью 1999 года компания "АСКОН", на протяжении уже целого десятилетия известная как поставщик чертежно-графического редактора КОМПАС-ГРАФИК и семейства продуктов под маркой КОМПАС, выпускает на рынок свою систему твердотельного трехмерного моделирования КОМПАС-3D.

Новое название не означает выпуска отдельного продукта, совершенно независимого от уже привычного пользователям пакета КОМПАС-ГРАФИК. Речь идет о дополнении существующей среды проектирования КОМПАС 5 новым модулем. Его создание качественно изменило облик системы и вызвало возникновение новой торговой марки – КОМПАС-3D.

Ключевой особенностью КОМПАС-3D является использование собственного математического ядра и параметрических технологий, разработанных специалистами АО "АСКОН".

Среди причин, повлиявших на принятие решения о работе с уникальным графическим ядром и параметризатором, можно выделить две основные.

1. Использование уже существующих компонентов системы (КОМПАС-ГРАФИК) позволяет работать в единой среде проектирования. При этом чертежно-графический модуль не претерпевает принципиальных изменений, а система трехмерного моделирования становится полностью совместимой с ним. В результате можно напрямую использовать существующие наработки (на основе ранее созданных чертежей и фрагментов формировать трехмерные модели).

2. При усовершенствовании системы и внесении исправлений разработчики обладают большей свободой. При этом возможности и ограничения "покупного" трехмерного ядра и параметризатора не становятся фактором, определяющим качества КОМПАС-3D.


Далее развитие идет полным ходом. Новые усовершенствованные версии выходили очень часто. На данный момент используется уже одиннадцатая версия КОМПАС.

Поскольку КОМПАС коммерческий проект, и не смотря на большую для отдельного человека, но сравнительно дешевую стоимость для предприятия, число его пользователей неумолимо росло. По официальным данным к 2009 году было уже 5000 официальных пользователей программы, а сколько нелегалов подсчитать невозможно, так как народные умельцы сумели взломать защиту программы, и сделали её бесплатной, распространяя по интернету.


Раздел № 2 «Узнать о преимуществах программы»

Многие из людей прежде чем попробовать какие либо программы слушают отзывы о них, узнают преимущества перед другим ПО. Так решил поступить и я. Вот то ,что можно вывести из всех отзывов.

Нередко между пользователями различных программных пакетов для трехмерного моделирования, как отечественных, так и зарубежных, возникают споры о том, какая система лучше. Каждый пытается доказать, что именно та, которой пользуется он сам, поскольку она предоставляет проектировщику наибольший выбор функций и методов для скорейшего достижения поставленной цели. Как правило, такие споры ограничиваются попытками убедить оппонента, что с помощью такой-то системы можно построить такую-то деталь проще, быстрее, с меньшим количеством операций и т.д. и т.п. Но ведь не в этом дело!
Сегодня класс редактора трехмерной графики определяется не только предложенным пользователю набором команд для создания и редактирования трехмерных моделей или чертежей и даже не возможностями и функциями каждой отдельно взятой команды, так как базовые подходы к созданию моделей (выдавливание, вращение, операция по сечениям и пр.) и их реализация в большинстве современных инженерных систем моделирования мало отличаются друг от друга.
Поэтому важнейшей характеристикой любой современной CAD-системы, наряду с инструментальными средствами моделирования, является возможность автоматизации с помощью различных вспомогательных средств процессов создания типовых элементов и их последующего применения. Это, во-первых, предполагает наличие подсистем, расширяющих стандартные возможности программы, которые позволяют ускорить проектирование собственно объекта (агрегата, механизма, здания), а не отдельно взятой его детали или составляющей. Чаще всего такие подсистемы представляют собой подключаемые модули (библиотеки), функционирующие только в среде «родительского» графического редактора и позволяющие на основе его базовых функций быстро создавать и использовать различные стандартные элементы. Во-вторых, пользователю должна быть предоставлена возможность пополнять такие подсистемы с учетом специфики конкретной отрасли промышленности. Ведь какой бы многочисленной и профессиональной ни была команда разработчиков программного обеспечения, ей все равно не под силу охватить все существующие направления в машиностроении, строительстве, энергетике и удовлетворить разнообразные запросы заказчиков.
Очевидно, что качество любой программы для трехмерного инженерного моделирования определяют отнюдь не только базовые инструментальные средства. Зачастую как раз наоборот: чем больше отдельных разноплановых приложений, ускоряющих разработку чертежей и документации, тем выше система котируется предприятиями-заказчиками.

И именно таких вот приложений очень много предоставляет компания АСКОН, и стоит рассмотреть несколько таких программ способствующих решать конструктору задачи наивысшего уровня сложности.


Приложение № 1.


Прежде всего следует рассмотреть конструкторскую библиотеку, без которой не обойтись ни одному инженеру, что бы он ни проектировал. Библиотека содержит более 200 параметрических двумерных изображений различных типовых машиностроительных элементов: болтов, винтов, гаек, заклепок и другого крепежа, подшипников, профилей, конструктивных мест, элементов соединений трубопроводов, манжет и т.д. (рис. 6). Предусмотрено также создание и размещение на листе готовых крепежных соединений (пакетов), состоящих из болтов (винтов или шпилек), гаек и шайб, что еще более ускоряет создание сборочных чертежей. Библиотечный элемент можно легко редактировать, перемещать по чертежу или изменять угол его наклона; причем элемент не нужно удалять с листа или из фрагмента, если вы желаете заменить его другим. Важно, что любые детали, создаваемые с помощью конструкторской библиотеки, тесно связаны с модулем проектирования спецификаций. Следовательно, не требуется вручную заполнять огромное количество граф, содержащих информацию о крепеже сборки, — библиотека все это сделает сама.




Рис. 6 Конструкторская библиотека, раздел «Крепежный элемент»


Приложение № 2

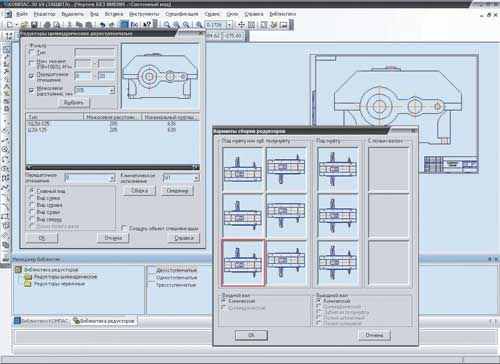

Большую помощь в автоматизации проектно-конструкторских работ оказывает библиотека редукторов (рис. 7). Приложение включает чертежи серийных редукторов двух типов: цилиндрические (одно-, двух- и трехступенчатые) и червячные (одно- и двухступенчатые). В состав библиотеки входит очень удобная система поиска, при помощи которой за считаные минуты можно подобрать редуктор с необходимыми параметрами и вариантом сборки и вставить его в чертеж в любой проекции. Модуль основан на обширной базе данных, в которой представлена не только полная информация о характерных параметрах редукторов (передаточные числа, габаритные размеры, номинальные вращающие моменты и пр.), но и сведения о заводах-изготовителях, что избавляет специалистов от поиска в каталоге выбранного и вставленного в чертеж редуктора.




Рис. 7. Библиотека редукторов


Приложении № 3.


Библиотека редукторов редко используется отдельно от библиотеки электродвигателей, содержащей изображения и технические данные асинхронных электродвигателей переменного и постоянного тока (рис. 8). Для каждой марки двигателя в библиотеке имеются данные о мощности, частоте вращения, коэффициенте полезного действия, массе и диаметре выходного конца вала. Кроме того, приводятся краткие данные о предприятии-разработчике и о производителях конкретных моделей электродвигателей. Изображение двигателя, вставленного в чертеж, полностью соответствует габаритным и присоединительным размерам изделия, приводимым в каталогах фирм-производителей. Как и в большинстве других библиотек системы КОМПАС-3D, в библиотеках редукторов и электродвигателей предусмотрена возможность автоматической передачи информации о вычерченных изделиях в спецификации.

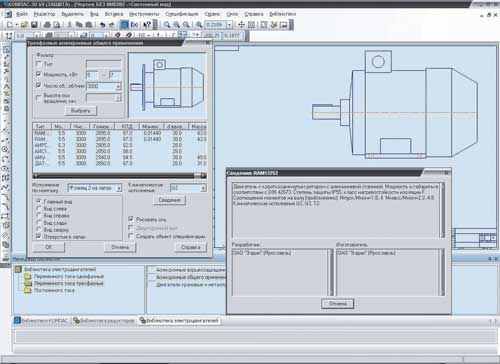

Рис. 8 Библиотека электродвигателей






Приложение № 4 и 5


Учитывая все вышесказанное, несложно представить, какую помощь при проектировании электромеханических приводов оказывает конструктору комплекс из двух этих библиотек.

Все задачи, которые в 2D решает конструкторская библиотека, при трехмерном моделировании распределяются между несколькими приложениями.

Для сборочных чертежей часть функций конструкторской библиотеки перенимает на себя библиотека крепежа (уже упоминавшаяся). Она содержит трехмерные параметрические модели всех основных крепежных элементов: болтов, винтов, гаек и шайб, охватывая при этом более 60 ГОСТов (рис. 9).

Раздел конструктивных элементов в 3D представлен библиотекой канавок. Ее назначение состоит в создании канавок и проточек на наружных и внутренних цилиндрических поверхностях трехмерных твердотельных моделей. Конструктор может добавлять на свои модели канавки различных форм (прямоугольные, трапециевидные, сферические), а также стандартизованные для уплотнительных колец, выхода шлифовального круга, выхода долбяка и пр.

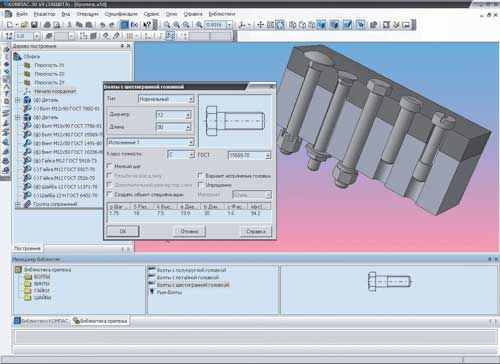

Рис. 9 Трехмерные модели крепежных элементов, созданные при помощи библиотеки крепежа


Приложение № 6


Библиотеку канавок использует в своей работе система проектирования и трехмерного твердотельного моделирования тел вращения и механических передач КОМПАС-Shaft 3D — без сомнения, самый мощный вспомогательный модуль, созданный компанией АСКОН для работы с трехмерными моделями. Простой и удобный интерфейс, широкий набор функций, позволяющий строить ступени вала различной конфигурации (конические, цилиндрические и многогранные), встроенный модуль расчета зубчатых передач внешнего и внутреннего зацеплений, по результатам которого нажатием всего одной кнопки можно получить готовую 3D-модель прямозубого колеса, — все это делает Shaft-3D незаменимым при создании машиностроительных сборочных чертежей любой сложности и назначения. Все модели, рассчитанные и созданные с помощью этого модуля, доступны для редактирования стандартными средствами КОМПАС. Результат работы приложения представлен на рис. 10. Построение приведенного на рисунке вала не заняло и двух минут; шлицы, шпоночный паз и центровое отверстие также сгенерированы средствами КОМПАС-Shaft 3D.

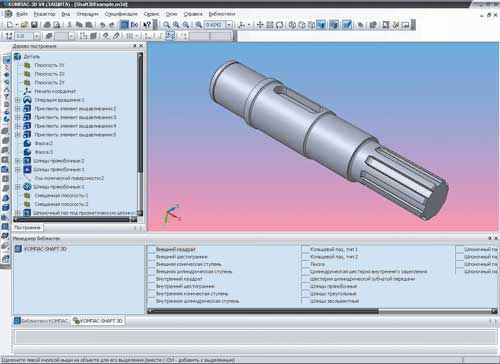

Рис. 10 Вал, созданный средствами КОМПАС-Shaft 3D


Приложение № 7


Аналогом КОМПАС-Shaft 3D для двумерного проектирования служит библиотека КОМПАС-Shaft 2D (не совсем, кстати, двумерного — с помощью Shaft 2D можно генерировать и трехмерные модели). Модуль Shaft 2D обеспечивает параметрическое построение чертежей шлицевых, резьбовых и шпоночных участков на ступенях моделей, построение валов и втулок, цилиндрических и конических колес, червячных колес и червяков (рис. 11). С помощью данной библиотеки могут быть созданы и другие конструктивные элементы: канавки, проточки, пазы, лыски и т.д. Эта библиотека, как и КОМПАС-Shaft 3D, включает модуль расчета механических передач, который производит геометрические и проверочные расчеты всех известных механических передач (цилиндрических и конических зубчатых, цепных, червячных, ременных). А самое главное — Shaft 2D поддерживает связь с КОМПАС-3D, предоставляя возможность по построенным чертежам автоматически создавать трехмерные модели. Таким образом, без каких-либо особых усилий со стороны пользователя можно получить, например, модели шкивов для ременных передач или звездочек для приводных цепных передач по их плоским чертежам (сам чертеж, разумеется, тоже создается инструментами КОМПАС-Shaft 2D). Хорошо продуманный способ общения с пользователем посредством коротких диалогов и отлично развитая система помощи способствуют быстрому освоению пользователем как КОМПАС-Shaft 3D, так и КОМПАС-Shaft 2D.

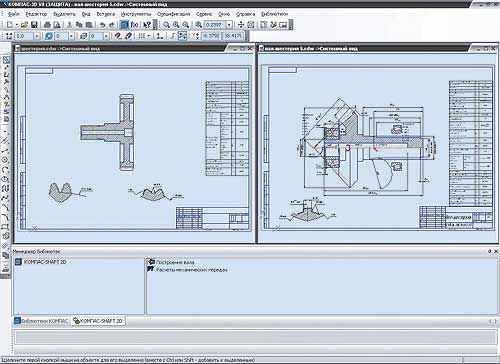

Рис. 11 Примеры чертежей, выполненных в КОМПАС-Shaft 2D


Приложение № 8


Еще одним мощным и многофункциональным расчетным приложением системы КОМПАС-3D является модуль проектирования пружинКОМПАС-Spring. Согласитесь, что создание сборочных чертежей или трехмерных сборок высокой сложности, с большим количеством пружин доставляет немало хлопот проектировщику. При этом пружины могут быть далеко не самыми главными элементами сборки или сборочного чертежа. Очень остро этот вопрос встает при формировании трехмерных моделей винтовых пружин. Мало того что создание такой, казалось бы, несущественной детали отнимает много времени, особенно когда количество рабочих витков — не целое число, из-за чего приходится подгонять размещение цилиндрических спиралей для опорных (поджатых) витков с обеих сторон пружины, так ведь есть еще такие модификации, которые не сразу можно смоделировать. Библиотека КОМПАС-Spring легко решает эти проблемы, обеспечивая проектный и прочностной расчеты пружин растяжения и сжатия, конических и фасонных, тарельчатых пружин и пружин кручения. Расчеты производятся согласно ГОСТ 13764-86, ГОСТ 13765-86 и ГОСТ 3057-90, а их результаты можно записать в файл или использовать для последующего построения чертежей либо моделей. Отличительной особенностью библиотеки является возможность варьировать параметры пружины для получения наилучшего результата, причем гарантируется, что при проектном расчете будет получено несколько вариантов пружин с наименьшим весом и наилучшими критериями прочности для введенных исходных данных (рис. 12). Кроме двумерных чертежей, в которых можно автоматически проставлять размеры, строить выносные виды и создавать диаграммы деформаций или усилий, почти для всех типов пружин КОМПАС-Spring может генерировать и трехмерные модели (рис. 13).

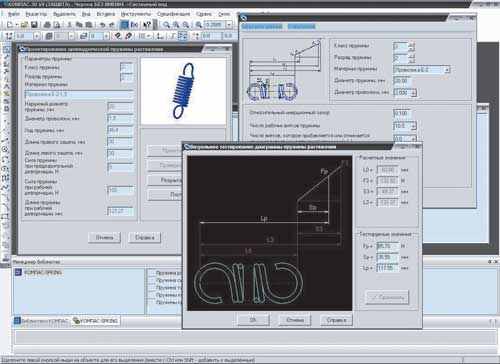

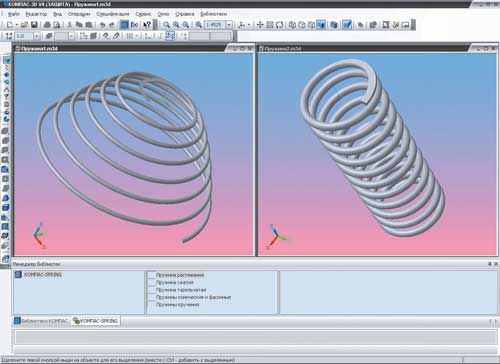

Рис. 12 Библиотека КОМПАС-Spring в работе




Рис. 13 Результат работы проектно-расчетного модуля КОМПАС-Spring




Приложение № 9


Нельзя не упомянуть и еще о двух важных приложениях из арсенала прикладных программ системы КОМПАС-3D, расширяющих ее возможности при проектировании технологической оснастки, — 3D-библиотека деталей штампов и 3D-библиотека деталей пресс-форм. Модули содержат твердотельные параметрические модели деталей штампов и пресс-форм, наиболее часто используемых при холодной штамповке и при конструировании пресс-форм для различных способов изготовления деталей (литья, прессования).

О применении этих двух библиотек написано уже много поэтому не буду повторяться; не стоит также говорить, каким подспорьем они являются для инженера-конструктора технологической оснастки.


Приложение № 10


Библиотеки моделей деталей штампов и пресс-форм, как и другие прикладные приложения системы КОМПАС-3D, в своей работе активно используют библиотеку материалов и сортаментов, о которой пойдет речь дальше.

При подготовке конструкторской документации инженеру необходима информация о материалах, из которых будут изготовляться детали сборки. Без точных сведений о физических, физико-механических, химических свойствах, способах термообработки, назначении и области применения материала, указанных в документации к изделию, выпуск любой продукции становится невозможным. Библиотека материалов и сортаментов (или ее корпоративная версия — справочник «Материалы и сортаменты») представляет собой обширную базу данных, содержащую указанные сведения и предназначенную для централизованного хранения и использования этих сведений в различных подразделениях предприятия (рис. 14). Различия между библиотекой и справочником состоят в том, что библиотека локальна — она не функционирует в сетевом режиме, а кроме того, работает только с базой данных формата Microsoft Access. Во всем остальном приложения идентичны.

Библиотека материалов и сортаментов содержит прочностные характеристики большого количества сталей различных марок и их сплавов, припоев, флюсов, пластмасс, резины и кожи, клеев, лаков, красок и множества других материалов. С ее помощью можно подбирать требуемый материал или другой объект из справочника по нескольким критериям: по назначению, свойствам, наименованию. В приложении реализована возможность автоматического поиска материалов-заменителей с выводом оперативной информации об условиях замены, если выбранный материал чем-то не устраивает пользователя или его невозможно достать. Опытным пользователям не составит большого труда сформировать собственные наборы материалов. Это позволит избежать путаницы при оформлении документации и выпуске продукции. В случае необходимости в базу данных можно добавлять новые материалы или корректировать свойства уже имеющихся.

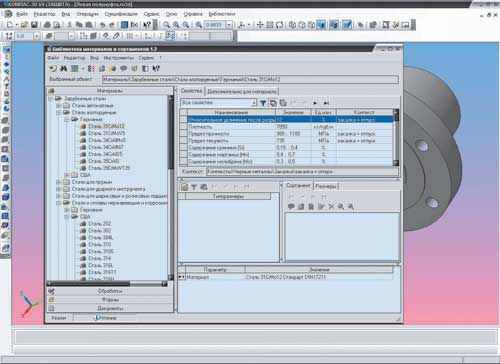

Рис. 14 Библиотека материалов и сортаментов




Приложение № 11

Еще один полезный справочник, разработанный в лабораториях АСКОН для упрощения обработки и использования информации о стандартизированных элементах, — справочник стандартных изделий, созданный на основе объектно-ориентированного подхода к моделированию и представляющий собой удобный инструмент для создания единого рабочего пространства стандартных изделий на предприятии. Справочник обеспечивает доступ к обобщенным и упорядоченным данным о стандартных изделиях и дает возможность конструктору выбирать конкретное изделие как из общего списка, так и по специально заданным принципам классификации, облегчающим поиск с конкретного рабочего места, с последующим использованием выбранного элемента в интегрированной внешней программе (КОМПАС, ВЕРТИКАЛЬ). Выбранный элемент может применяться в моделях, чертежах, фрагментах или спецификациях, хотя при желании справочник можно использовать и как самостоятельное приложение. Как и в справочнике материалов и сортаментов, здесь можно создавать собственные пакеты из часто применяемых изделий для последующего быстрого доступа к ним. Справочник стандартных изделий может работать практически с любым из популярных сегодня форматов баз данных, а его наличие на предприятии значительно сокращает время на поиск и обработку информации специалистами разных служб.


Приложение 12


Кроме прикладных библиотек конструкторского направления и информационных справочников, система КОМПАС-3D располагает еще несколькими приложениями для интеграции с другими графическими системами. Для любой системы трехмерного твердотельного моделирования огромное значение имеет возможность обмена данными с другими САПР, используемыми заказчиками.

При проектировании и расчете особо сложных и больших объектов (транспортных средств, энергетических агрегатов) некоторые машиностроительные компании часто применяют сразу несколько программных пакетов, и для них весьма актуальна задача обмена данными, и компания АСКОН уделяет большое внимание ее решению. В КОМПАС-3D возможно чтение графических файлов форматов DXF, DWG и IGES; можно открывать и записывать файлы моделей форматов STEP, IGES и Parasolid; есть отдельное приложение — библиотека поддержки формата model (CATIA), — для чтения файлов MODEL системы CATIA 4 в КОМПАС-График. К примеру, можно легко импортировать модель или поверхность, созданную в Solid Edge или в Unigraphics, и использовать ее в сборке.

Но всего этого бывает недостаточно, поскольку не всегда модели, созданные другими конструкторами и в других системах, подходят для вашей сборки. Перед использованием их часто приходится редактировать. Можно, например, отредактировать модель в «родительском» редакторе, заново сохранить и потом перекинуть в КОМПАС. Но если на рабочем месте проектировщика в данный момент нет того графического редактора, в котором модель создавалась, то можно редактировать средствами КОМПАС. Однако, поскольку модель не имеет базовой операции, эскизов и пр., эта задача становится нелегкой и наверняка отнимет много времени. И в этом случае значительную помощь конструктору может оказать еще один подключаемый модуль для КОМПАС-3D — система распознавания 3D-моделей.


 Главное назначение этого приложения состоит в том, чтобы распознать элементы детали, импортируемой в среду КОМПАС-3D, и создать ее трехмерный аналог, сформированный инструментами моделирования КОМПАС, то есть, в том, чтобы отобразить дерево построения для импортированной детали. Система ориентирована на распознавание деталей средней сложности с учетом определенных ограничений: не распознаются тела, имеющие грани, образованные NURBS-поверхностями, тела вращения должны иметь угол 360°, операции выдавливания не должны иметь уклона и пр. Но даже если она не может корректно отобразить все операции, то эскизы, параметры которых не удалось определить до конца, все равно будут отображены. Это позволит без проблем доделать деталь вручную.

Пример того, как работает система распознавания 3D-моделей, приведен на рис. 15, где изображена модель ступицы роликовой обгонной муфты: справа — созданная в одном из редакторов трехмерной графики и открытая в КОМПАС через формат STEP (в дереве построений операция без истории), слева — распознанная деталь с полностью сформированным деревом построения. Хотя сами операции и их порядок в дереве далеки от оптимального решения, но распознать такую деталь (что заняло всего три-четыре секунды) значительно проще, нежели создавать ее самостоятельно, как говорится, с нуля. Более того, при распознавании все эскизы параметризируются, после чего можно легко изменять и редактировать конфигурацию детали.

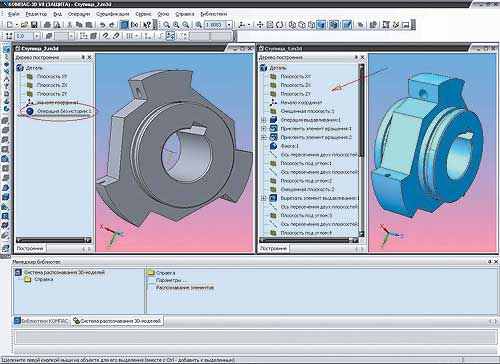

Рис. 15 Результат работы системы распознавания 3D-моделей




Перечисленные выше приложения — далеко не всё, чем система КОМПАС-3D облегчает жизнь инженеру. Есть много других приложений, которые входят в стандартную поставку или распространяются отдельно и ориентированы на применение в разных отраслях промышленности. Это, в частности, библиотеки трубопроводной арматуры, проектирования систем вентиляции, энергетического оборудования, контрольно-измерительных приборов и автоматики, архитектурных элементов, элементов электротехнических устройств, система проектирования металлоконструкций и пр. Перечислять их можно очень долго…

Но и это еще не всё — в запасе у КОМПАС-3D есть обширный комплект библиотек, распространяемых бесплатно и решающих большой круг различных задач — от рисования осевых линий до моделирования сложнейших 3D-сборок. Все эти модули созданы и предоставлены теми пользователями системы, которые разрабатывали их для своих нужд, а потом решили сделать достоянием общественности. Скачать эти библиотеки можно с сайта технической поддержки ссылка скрыта (рис. 16).

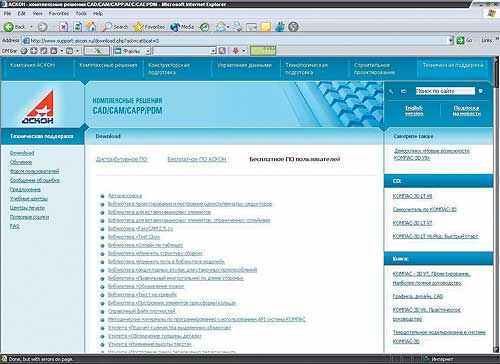

Рис. 16 Библиотеки на сайте технической поддержки, раздел «Бесплатное ПО пользователей»



На сайте представлены разноплановые библиотеки, которые можно разделить на две группы. Первая — библиотеки фрагментов (как параметризованных, так и непараметризованных), наполненные изображениями разных приспособлений и техники. Вторая — конструкторские библиотеки, как правило, небольшие по объему и выполняющие ограниченное количество операций с чертежами или моделями, но зачастую очень полезные.

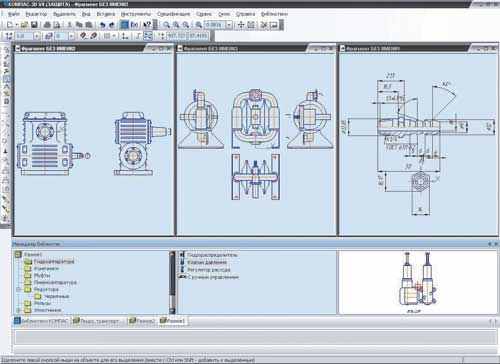

В качестве примеров первой группы рассмотрим библиотеку фрагментов «Элементы трубопроводной арматуры», состоящую из изображений клапанов, ниппелей, конической дюймовой резьбы и труб, библиотеку фрагментов элементов пневмогидроаппаратуры, червячных редукторов, электродвигателей и пр., а также библиотеку фрагментов изображений насосов, редукторов, выключателей путевых и пр. Некоторые изображения из этих библиотек показаны на рис. 17.




Рис. 17 Библиотеки фрагментов

Но наиболее интересными и полезными из бесплатных приложений, выложенных на сайте, являются библиотеки второй группы. Созданные пользователями, они автоматизируют или расширяют стандартные инструменты графического редактора, удобно настраивая их в соответствии с потребностями проектировщика

В частности, неплохие возможности предоставляет библиотека «Текст на кривой», которая может создавать объект «текст» в КОМПАС-График, используя в качестве направляющих любые кривые. Ее можно применять при оформлении архитектурных чертежей или при нанесении текстовых логотипов произвольной формы на спроектированную деталь. На рис. 18 показана объемная надпись, созданная в КОМПАС-3D с помощью этой библиотеки.

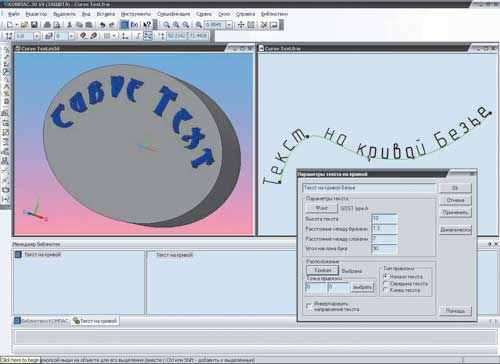

Рис. 18 Применение библиотеки «Текст на кривой»



Не менее полезна небольшая утилита «Размер для справок», которая позволяет добавить символ «*» после размерных надписей для группы выделенных размеров, вследствие чего вам не придется редактировать каждый размер по отдельности.

Значительно сэкономить время при оформлении чертежей поможет утилита «Изменение высоты текста», с помощью которой можно за один раз изменить высоту шрифта для нескольких выделенных текстовых объектов.

Последнее добавление на сайте — модуль «Автораскраска», предназначенный для работы с трехмерными сборками КОМПАС-3D. С его помощью можно легко менять цвета деталей сборки по ее уровням или выбирая деталь по имени. Это приложение незаменимо для работы с уже сформированными большими сборками.

Стоит, правда, отметить, что часть конструкторских библиотек с сайта технической поддержки создавалась еще под версию КОМПАС 5.11. Естественно, при попытке подключить их в более поздних версиях система сообщит об ошибке — о некорректной структуре файла библиотеки. Но тут уж мы с вами ничего поделать не можем: поскольку библиотеки некоммерческие, то появление их обновлений под каждый новый релиз системы зависит только от желания их создателей.

Ну что ж, пора подвести итоги. Можно с уверенностью сказать, что любая система проектирования и моделирования, претендующая на титул современной, не может считаться системой высокого уровня без солидного багажа подключаемых модулей, глубоко и всесторонне расширяющих ее стандартный инструментарий. КОМПАС-3D обладает таким багажом. Помимо этого система предоставляет большое количество способов расширения возможностей за счет новых приложений, созданных силами (и средствами) заказчиков для решения возникающих перед ними нетипичных профильных задач. Большое количество бесплатных библиотек, разработанных потребителями и размещенных на сайте технической поддержки, — несомненное тому подтверждение.

А также как вы можете видеть что преимуществ у программы хоть отбавляй, при помощи всех Приложений вы можете сделать практически все что захотите

.


Раздел № 3

На самом деле третья задача невыполнима впринципи так как конкурирующих фирм у АСКОН много, вот их краткий список:

ABAQUS Abvent AceCad Aceri Actify ADEM ADW Agilent Aldec Alma Altium AMPSA Ansoft ANSYS ApliteMicroTeam AppliedWaveResearch AshlarASKSoft Aspen Autodesk auto•des•sys AVLLIST Bentley Bercher&Partner BlueCielo Blueridgenumerics bocad Bricsys Cadence CADIAN SOFTCadmatic Camnetics Carlson CD-adapco CEA CGS CGTech Cimatron CIMCO Cimmetry CIM-TEAM CNC COADE Concepts ETI CSoftDevelopment Coventor Cyco Dassault DataM Defcar DELCAM DelftGeoSystems DEM Solutions DeskArtes DIAL DigitalImmersion Discreet DownStream DpSCAD-center DSC DynamicSoftAnalysis EasyTraceGroup ElectronixWorkbench EMSoftware&Systems EMCoS EPLAN ESIGroup ESS(Nemetschek) ESTECO FCC FiniteSolutions FliteSoftware FlowMaster FlowScience FormingTechnologies FreeStyleTeam GeeTeeSoft GeometricTechnologies Graitec GraphisoftGreatStar Technology GTX HewletPackard ICEM IGE+XAO IMAGINE IMS IMSI Ingeciber INRE Intergraph Inutech IronCAD KONEKT Kubotek LicomLMS LPKF LSS LSTC MaestroGroup Magma MathSoft (PTC) Mecsoft MentorGraphics Metalix MICIAN Moldflow MSCSoftwareNationalInstruments Nawisworks Nemetschek Nika NOESIS NoranEngineering NumberOneSystems OPTIS Orbotech PTC Pathtrace PaulinResearchGroup Phiplastic Team Pit PlanitHoldings Plaxis PoyntingSoftware Predator Priware Progman Quantic R&B Relex ReliaSoft REMCOM ResearchEngin. RoboBAT RWP SAInternational(SAi) Samtech SarSoft SCAD Scanvec-Amiable ScientificForming Siemens SigmaTechnology SigritySimtra Simufact SmartSoftwareSolut. SolidCAM(CadTech) SolidWorks SPI SpringTechnologies SRAC SunriseSystems Surfware Teksoft TheMathworksthink3 TraceParts Transcat UGS Varatech VASCi VCT Vsystem WSCAD Xilinx ссылка скрыта ZelandSoftware Zuken-RedagGroup ZWCadSoftware



cyr

22ЦНИИИ АДЕМ АЛЕКСОФТ Анатех АПМ АрхиСофт АСКОН Базис-Центр БЕЛПРОМПРОЕКТ Блик Вектор-Альянс Гектор ГеММаГеокадплюс ГЕОКАДЧП Геоника ГеоС ГЕТНЕТКонсалтинг Глосис-Сервис ГРАЦИЯ Евразия ЕВРОСОФТ ЕМТ Импульс Индорсофт ИнСАТ ИНТЕАР ИНТЕКС Интеграл Интермех ИНТЕХ ИНФАРС Информатика ИПН Камея Комтенс Конструктор Кредо-Диалог ЛИРАНанософт НЕОЛАНТ НИИАСС Литаформ ЛКТ ЛОГУС ЛоцияСофт МКМ Модуль НИЦАСК НТЦДТ ПОИНТ ПолигонСофт ПРАЙД ПроПро ПРОТекнолоджиз Ребис РАША РПК Румб САПР-Альфа САПРЛЕГПРОМ Сапротон СЗМА СиТех СПРУТ-Технология СтаДио СТАПРИМ Стройэкспертиза Сударушка ТЕСИС Технос ТЕХНОСОФТ ТЕХСОФТ Топ-Системы ТОР ПКТРиАНАgroup Трубопровод ЦНИИМ Элеандр ЭлекранСофт Юнисервис



Поэтому я лишь слегка познакомлюсь с несколькими из этих компаний и их прордуктами прочитав отзывы о них на сайте ссылка скрыта.

ADEM – программное обеспечение для промышленности и образования

Отечественная интегрированная CAD/CAM/CAPP система ADEM предназначена для автоматизации конструкторско-технологической подготовки производства. Это единый программный комплекс, в состав которого входят инструменты для автоматизации:

• проектирования, конструирования и моделирования изделий

• оформления чертежно-конструкторской документации в соответствии с требованиями ЕСКД

• проектирование техпроцессов и оформления технологической документации в соответствии с требованиями ЕСТД

• программирования оборудования с ЧПУ

• управления архивами и проектами

• реновации накопленных знаний (бумажных чертежей, перфолент)


Можно сказать, что ADEM эквивалентен комплексу из шести профессиональных специализированных систем, которые имеют единые математическое ядро и инфраструктуру.

На самом деле, если и можно скомпоновать аналог ADEM из нескольких систем, то, скорее всего, это получится очень дорогостоящий и значительно более сложный в обучении и внедрении продукт. Причем такой степени интеграции между составляющими как в системе ADEM вряд ли удастся достичь.

Еще одной важной компонентой системы является более чем тридцатилетний опыт автоматизации отечественных и зарубежных машиностроительных предприятий, который в сплаве с современными информационными технологиями определяет высокую надежность и эффективность системы.

В части проектирования и конструирования система ADEM имеет самый современный инструментарий объемного и плоского гибридного моделирования. Система содержит обширные библиотеки отечественных и зарубежных стандартов оформления конструкторской документации и стандартных изделий.

Благодаря постоянному сотрудничеству с передовыми производителями и поставщиками станков и инструментов, такими как: HANDTMANN, TRUMPF, KUKA Robot Group, УМК «ПУМОРИ-СИЗ», СФТехнологии, HAIMER, ISCAR, SANDVIK, Скиф-М, Rost Group, и др. в системе постоянно совершенствуются методы подготовки ЧПУ программ для самого современного отечественного и зарубежного оборудования.

А ведь это всего лишь одна компания, а уже смотрите какие отзывы. Конкуренция в этой сфере просто невероятная. Вот еще один представитель.


Американская фирма SolidWorks- ядро интегрированного программного комплекса автоматизации предприятия, с помощью которого осуществляется поддержка жизненного цикла изделия в соответствии с концепцией CALS-технологий. Решаемые задачи: проектирование: деталей и сборок без ограничения сложности, изделий из листового металла, сварных конструкций, оснастки; проектирование "от концепции", промышленный дизайн, сложные поверхности, проверка сборок на "собираемость"; выпуск чертежей в соответствии с требованиями ЕСКД.
В зависимости от класса решаемых задач заказчикам предлагается три базовых конфигурации системы: SolidWorks Standard, SolidWorks Professional и SolidWorks Premium.

Конечно же я посмотрел всего лишь два отзыва о конкурентах, но уже отсюда видно что конкуренты очень-очень сильны. Но и копания АСКОН не сидит на месте выводя в свет все новые и более усовершенствованные модели программного обеспечения.


Вывод:


В наш век когда уже фактически начился переход к постиндустриальному миру, технологии приобретают все больше информационный характер. Скоро не нужны будут толпы рабочих которые седят за станком или выплавляют различные изделия или выполняют т.п. работу, их заменят роботы и различные механизмы, и тогда нужны будут толпы программистов и операторов, которые будут кардинировать их работу, а в особенности инженеры разрабатывающие детали именно при помощи подобных программ. Таким образом можно сказать лишь одно: «Дорогие друзья да здравствую технологии, облегчающие нашу жизнь». Технологический прогресс не надо бояться надо просто идти с ним в ногу и тогда никто и никогда ни в чем не будет нуждаться. И именно для таких людей существует программа КОМПАС 3D, предоставляющая массу возможностей, которые не только можно но и нужно осваивать, и пользоваться. Вот и ответ на поставленный вопрос, конечно нужно и чем скорее тем лучьше.


Спасибо за внимание.
