Заполнение спецификаций

Спецификация явля­ется основным документом для комплексов и сбо­рочных единиц. Спецификации составляют на от­дельных листах формата А4 с заполнением по ГОСТ 2.108, по разделам в такой последователь­ности: документация, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы.

В раздел «Документация» для комплекса могут входить: сборочный чертеж для набора корпусной мебели; габаритный чертеж для набора мебели из отдельно стоящих изделий (например, набора мяг­кой мебели для отдыха). В этом разделе для сбо­рочных единиц обязательным документом являет­ся сборочный чертеж.

В раздел «Сборочные единицы» сначала вносят сборочные единицы, непосредственно входящие в специфицируемое изделие, а затем – заимствован­ные из других изделий в порядке возрастания обо­значений.

В разделе «Детали» для деталей, не имеющих чертежей (БЧ), в спецификации указывают данные в такой последовательности: наименование дета­ли, материал, стандарт или другой нормативно-технический документ на материал, размеры. Де­тали БЧ записывают в спецификацию в порядке технологической последовательности их изготов­ления, например, вначале основу щита, затем об­лицовку пластей, кромок. Для деталей БЧ одного наименования, из одного материала, различаю­щихся размерами, записывают их общее наимено­вание, материал и стандарт на него один раз, а под этой общей записью указывают размеры всех де­талей.

В разделе «Стандартные изделия» записывают изделия, применяемые по государственным и отрас­левым стандартам. Их записывают в алфавитном порядке, а в пределах одного наименования и од­ного ГОСТа – от меньшего размера изделия к боль­шему, например шуруп 3x25, затем 4x25.

В разделе «Прочие изделия» сначала записыва­ют изделия по техническим условиям (ТУ), затем по руководящим техническим материалам (РТМ), потом по каталогам мебельной фурнитуры.

В раздел «Материалы» могут быть записаны погонажные и другие изделия, потребное количе­ство которых определяется конструктором. Если количество материала не может быть определено, его записывают в технических требованиях черте­жа (нитки, скобы и т. д.). Изделия из древесины, древесных, настилочных и облицовочных матери­алов в данный раздел записывать не следует.

На однотипные изделия, имеющие два и более исполнения для сборочных единиц и три и более исполнения для составных частей изделия, состав­ляют групповую спецификацию (соответственно разрабатывают и групповые чертежи).

Пример выполнения спецификации дан в Приложении 3.


Приложение 3

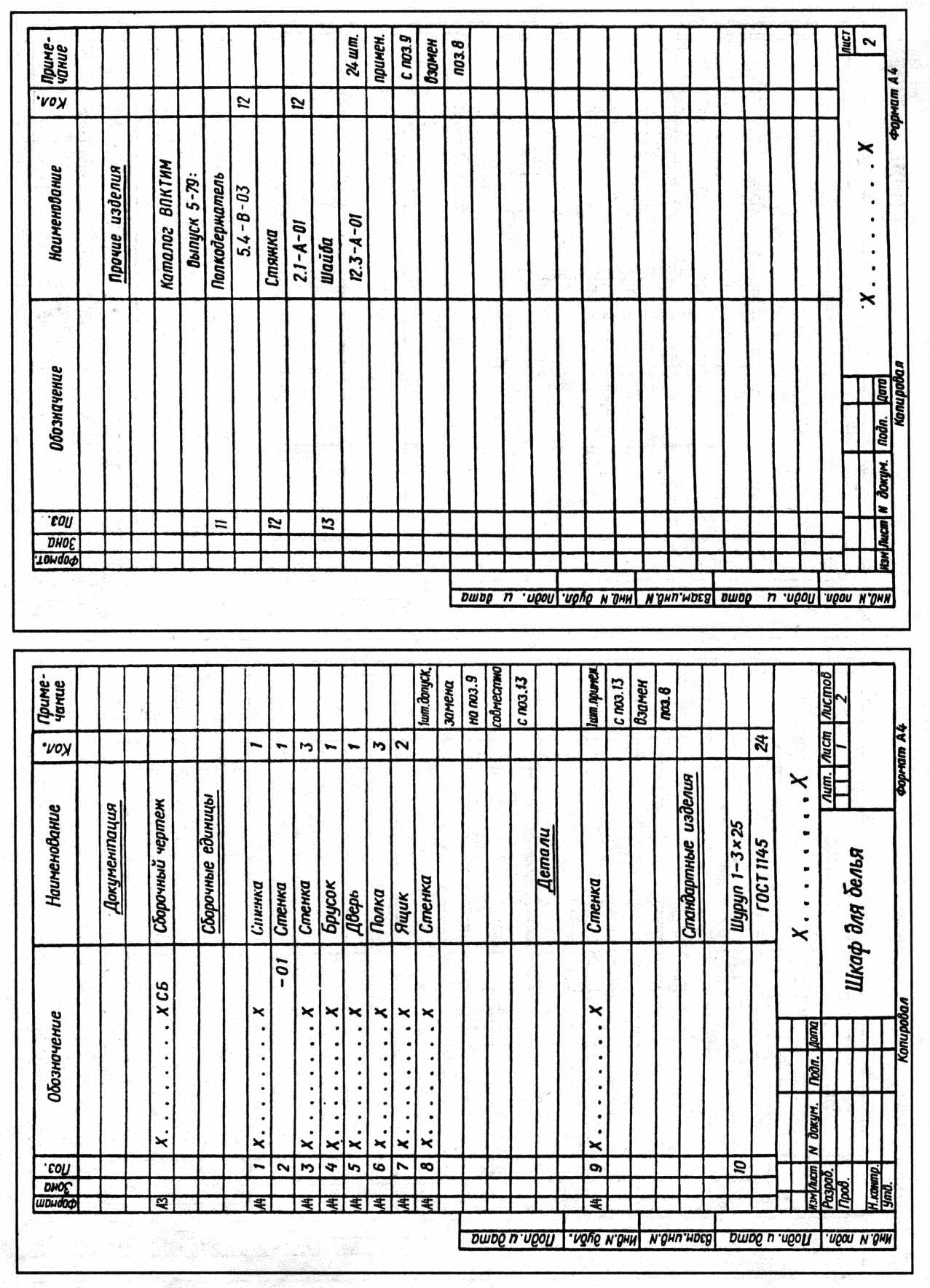

Пример выполнения спецификации
