Правила выполнения конструкторской документации на мебель

Конструкторские документы на изделие под­разделяют на графические и текстовые. В совокуп­ности они определяют состав и устройство изде­лия и содержат необходимые сведения для его раз­работки, изготовления, контроля, приемки и экс­плуатации.

К графическим документам относят все виды чертежей, к текстовым – различные ведомости, спецификации, пояснительную записку, техничес­кое описание, технические условия и др.

На стадии разработки проектной документации (то есть технического предложения, эскизного про­екта) могут быть выполнены дополнительно: чер­теж архитектурный (в проекциях или в перспективе, в масштабе или без его соблюдения); чертеж интерьера; чертеж планов помещений (когда необ­ходимо обосновать планировочное решение, кон­структивно связать мебель с коммуникациями, строительными элементами); чертежи компоновок (при их многовариантности).

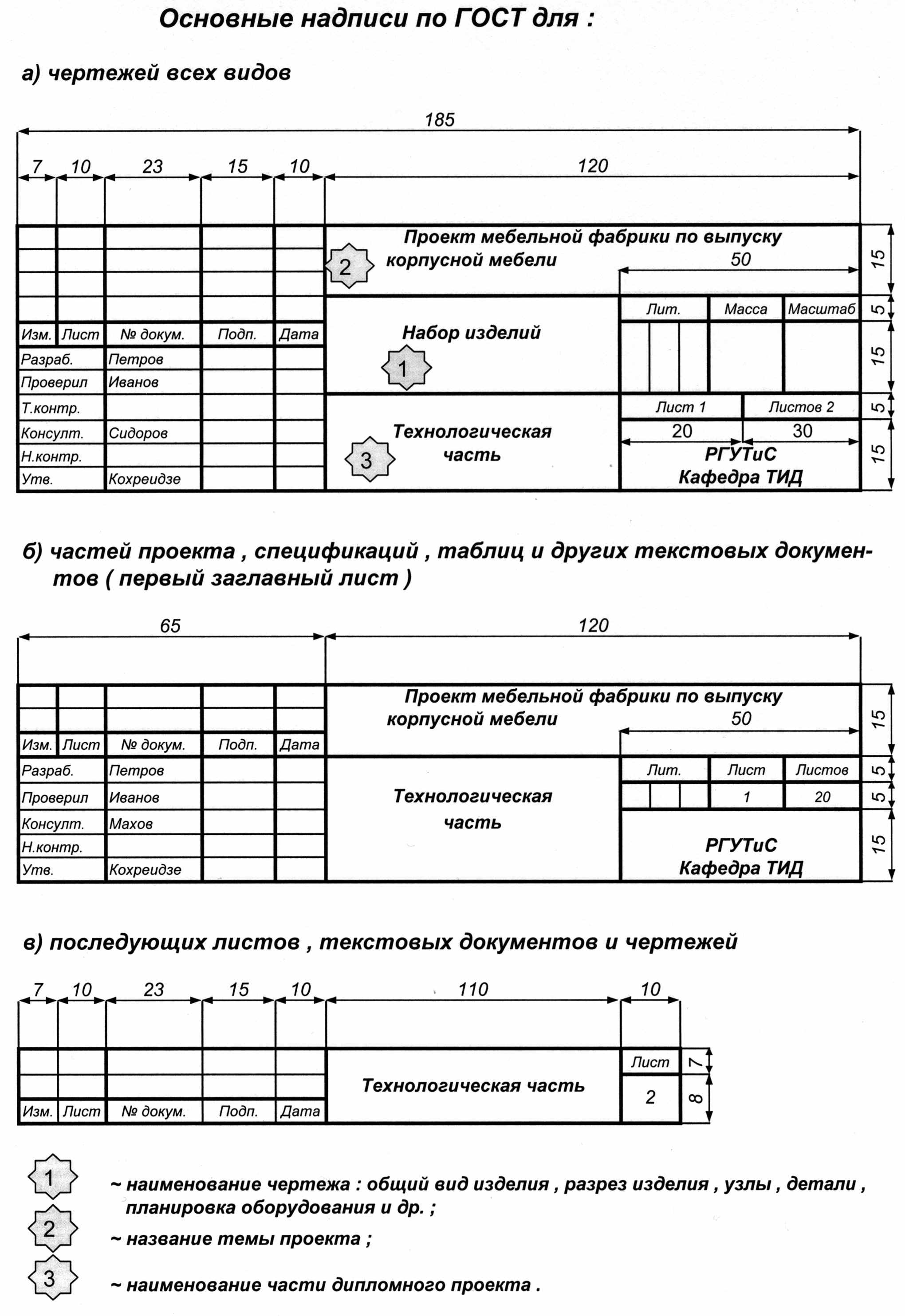

Основные надписи на чертежах и текстовых документах по содержанию, форме, размерам граф и расположению выполняют в соответствии с ГОСТ 2.104.

Наименование изделий, комплексов и сбороч­ных единиц в конструкторскую документацию за­писывают в соответствии с ГОСТ 20400 «Продук­ция мебельного производства. Термины и опреде­ления».

Наименование составных частей изделий (дета­лей), например ножка, царга, проножка, стенка, ло­ток и т. д., записывают в соответствии с ОСТ 13-139 «Детали мебели. Термины и определения». В наиме­нование детали не включают, как правило, сведения о ее назначении и месте расположения. Например, в определении «стенка боковая», «стенка зад­няя» достаточно записать только имя существи­тельное, то есть «Стенка». На практике чаще всего записывают и место расположения детали, что не является ошибкой.

Детали – составные части сборочных единиц – именуют так: брусок (продольный, поперечный, средний, ходовой); основа (плита столярная, дре­весностружечная, древесноволокнистая, фанера); щит (деталь из древесностружечной плиты и т. д., не подлежащая облицовыванию); дно (ящика, ко­робки); заглушина (рамок и коробок, не выходя­щих на лицевую поверхность); филенка; расклад­ка; облицовка (лицевой и черновой слои шпона, пленки, мебельной ткани); настилочный слой (все настилочные материалы); слой (шпона в гнутоклее-ных элементах).

Система обозначений изделий состоит из трех частей. Первая часть включает две прописные (или одну) буквы русско­го алфавита, которые обозначают назначение из­делия. Вторая часть включает порядковый номер проекта в пределах организации-разработчика.

Третья часть состоит из шести цифр, при этом каж­дые две цифры разделяются точками и содержат обозначение составных частей изделия. В конце обозначения указывается шифр документа, напри­мер, СБ – сборочный чертеж и т. д.

Примеры обозначений:

БН.250.00.00.00.00 – бытовой набор мебели;

БН.250.01.00.00.00 – изделие из набора;

БН.250.01.01.00.00 – составная часть изделия;

БН.250.01.01.01.00 – составная часть состав­ной части;

БИ. 152 00.00.00. – бытовое изделие



1-я 2-я 3-я

часть часть часть


Для выполнения конструкторской документа­ции на мебель предпочтительными являются сле­дующие форматы: основные - А4, A3, А2, А1, АО; дополнительные - А4хЗ, А4х4, АЗхЗ, А3х4, А2хЗ. Дополнительные форматы образуются увеличени­ем коротких сторон основных форматов на вели­чину, кратную их размерам.

Масштабы чертежей выбирают в зависимости от сложности и размеров изображаемых изделий или их составных частей, а также видов чертежей. Наиболее распространенные масштабы указаны в таблице 1.

Если основные виды и разрезы на чертеже вы­полнены в одном масштабе, а дополнительные виды, сечения или выносные элементы – в другом, то в основной надписи указывают масштаб основ­ных видов, а масштаб дополнительных изобра­жений, если он отличается от масштаба, указанно­го в основной надписи, записывают непосредствен­но над ними, например А(1:2); Б–Б(1:5); А(1:1) и т. д.


Таблица 1

Предпочтительные масштабы чертежей

Вид документа	Определение	Масштаб
	Детали стульев, кресел, столов, шкафов, диванов-кроватей и т. д.	1:2,1:1
Чертеж детали	Аналогичные детали больших размеров	1:2,1:4
	Аналогичные детали малых размеров	2:1,5:1
	Виды, разрезы: стульев, кресел, столов, шкафов и т.д.	1:5,1:10
Сборочный	Аналогичные изделия больших размеров	1:20
чертеж	Виды, разрезы: стенок, ящиков, дверей, полок и т.д.	1:2, 1:5, 1:10
	Выносные элементы, сечения	1:1
	Виды, разрезы: стульев, кресел, столов, шкафов и т.д.	1:5,1:10
Чертеж	Аналогичные изделия больших размеров	1:20
общего вида	Выносные элементы, сечения, шаблоны	1:1
	Детали металлические и пластмассовые	1:2,1:5,2:1,5:1
Габаритный чертеж	Виды изделий: стульев, кресел, столов, шкафов и т.д.	1:10,1:20
Монтажный	Виды, разрезы изделий	1:5,1:10,
чертеж	Выносные элементы, сечения	1:1
Техническое	Компоновки вариантных решений групп мебели	1:10,1:20
описание	Общие виды изделий	1:5,1:10
Планировка помещений	Планировка помещений с расстановкой мебели	1:50, 1:100

Линии на чертежах должны быть в пределах ГОСТ 2.301. Их толщина должна быть: не менее 1,2 мм – для обозначений клеевых швов, разомк­нутых линий разрезов и сечений, условных обозна­чений стяжек и шкантов; 0,6 – 0,8 мм – сплошная основная (линии видимого контура); 0,5 мм – штри­ховая (линии невидимого контура); 0,2 – 0,3 мм – линии контура наложенного сечения, размерные, выносные, полки линий-выносок, линии обрыва, штрихпунктирные. Размерные линии, выносные элементы, позиции следует наносить вне контура изображений, группируя их в колонку или строч­ку, по возможности на одной линии.

Размеры шрифтов по высоте должны быть сле­дующими: 2,5 мм – для заполнения граф в основ­ных надписях (кроме наименования и обозначения); 3,5 мм – для размерных чисел, предельных откло­нений, обозначений шероховатости, строчных букв в спецификациях и на чертежах; 5 мм – для пропис­ных букв (в том числе наименования изделий в ос­новной надписи), обозначения шероховатости в правом углу чертежа, обозначения изделий в основ­ной надписи, номеров ГОСТ, рисунков и вариан­тов, нумерации пунктов в технических требовани­ях, буквенных обозначений в таблицах и чертежах, масштабов в основных надписях чертежей; 7 мм – для буквенных и цифровых обозначений видов, разрезов, сечений, выносных элементов, обозначе­ния клеевых швов и позиций.

Для обозначения величин следует применять сле­дующие буквенные обозначения: длина – L, l; ши­рина – В, b; толщина – S, s; высота – H, h; диаметр – D, d; радиус – R, r; межосевые и межцентровые рас­стояния – А, а; количество одинаковых шагов – п.

Для обозначения габаритных и суммарных разме­ров рекомендуется использовать прописные бук­вы латинского алфавита.

Для обозначения видов, разрезов, сечений, вы­носных элементов, а также поверхностей, размеров и других элементов изделия применяют прописные буквы русского алфавита (кроме Й, О, X, Ы, Ъ, Ь). Буквенные обозначения присваивают в алфавит­ном порядке без повторений и пропусков. Величи­на шрифта буквенных обозначений на изображе­ниях одного чертежа должна быть в 1,5 – 2 раза боль­ше величины цифр размерных чисел.

При выполнении чертежей симметричного из­делия можно соединять в одном изображении по­ловину общего вида с соответствующей половиной разреза. Разделяющей их линией служит ось сим­метрии – тонкая штрихпунктирная линия. Соеди­нять таким образом части несимметричного из­делия нельзя. В этом случае изделие необходимо полностью изображать в разрезе или давать мес­тный разрез.

Выносные элементы могут содержать информа­цию, не приведенную на изображении, а также от­личаться от него (например, изображение является видом, а выносной элемент – разрезом). Место вы­носного элемента на виде, разрезе или сечении от­мечают замкнутой сплошной линией (окружностью или овалом), от которой проводят линию-вынос­ку, заканчивающуюся полкой с обозначением на ней порядкового номера элемента прописной бук­вой русского алфавита. Над изображением вынос­ного элемента проставляют ту же букву с указани­ем масштаба, например В (1:1).

На сборочных чертежах и чертежах общих ви­дов можно не показывать фаски, скругления, углуб­ления, выступы, зазоры между стержнем и отвер­стием, шканты, соединительные рейки и другие мелкие детали (они изображаются на выносных элементах и сечениях).


На сборочных чертежах изделий и их составных частей стандартные детали и фурнитуру можно изоб­ражать нерассеченными, а также не показывать за­зоры между этими элементами и отверстиями.

На сборочных чертежах с несколькими одина­ковыми составными частями (ящиками, лотками, пружинами и т.п.) можно вычерчивать по общим правилам одну из составных частей, а остальные изображать упрощенно или условно. Если изделие имеет несколько одинаковых, равномерно распо­ложенных отверстий или крепежных элементов, то на изображении показывают один элемент или от­верстие, а остальные – центровыми или осевыми линиями.

Технические требования помещают над основ­ной надписью первого листа сборочного чертежа или чертежа детали. Для сборочных единиц (шка­фа, стула и т.д.) технические требования запи­сывают в такой последовательности: 1) размеры для справок; 2) ссылка на технологические режи­мы изготовления мебели; 3) вид облицовочного материала и покрытия; 4) ссылка на другие доку­менты, содержащие общие технические условия; 5) прочие технические требования. Для составных частей изделия (сборочных единиц, деталей) по­следовательность записи технических требований следующая: 1) требования к материалам; 2) раз­меры, предельные отклонения размеров, допуски формы и расположения поверхностей; 3) требо­вания к покрытиям; 4) прочие технические требо­вания.

Клеевые швы и условный знак ( К ) показыва­ют в тех случаях, когда применение клея вызыва­ется конструктивной необходимостью.

Размеры на чертежах наносят в соответствии с ГОСТ 2.307. Различают справочные, установочные, присоединительные и габаритные размеры.

Справочные размеры не подлежат выполнению по данному чертежу, их указывают для большего удобства пользования чертежом. Справочные раз­меры на чертеже отмечают знаком « * », а в техни­ческих требованиях записывают: * «Размеры для справок». Если все размеры на чертеже справочные, знаком их не отмечают, а в технических требова­ниях записывают: «Размеры для справок».

В сборочных чертежах изделий справочными яв­ляются все размеры, за исключением размеров тех деталей, чертежи которых не делаются, а также привязочных (например, места установки кронштей­на и т. д.), то есть те размеры, которые невозмож­но показать на составных частях изделия.

В сборочных чертежах составных частей изде­лия (коробки, ящики, рамки и т. д.) справочные раз­меры следующие: габаритные размеры, перенесен­ные с чертежей деталей; один из размеров замкну­той размерной цепи; габаритные размеры, являю­щиеся суммой размеров нескольких деталей; раз­меры деталей из стандартных материалов, приве­денных в спецификациях в разделах «Детали» и «Материалы».

В чертежах деталей справочными размерами являются: один из размеров замкнутой размерной цепи; размеры деталей из стандартных материалов, приведенных в основной надписи в графе «Мате­риалы».

Установочные и присоединительные размеры определяют величины элементов, по которым дан­ное изделие устанавливают на месте монтажа или присоединяют к другому изделию.

Габаритные размеры определяют предельные внешние очертания предмета. На чертежах деталей указывают также все размеры элементов обработ­ки.

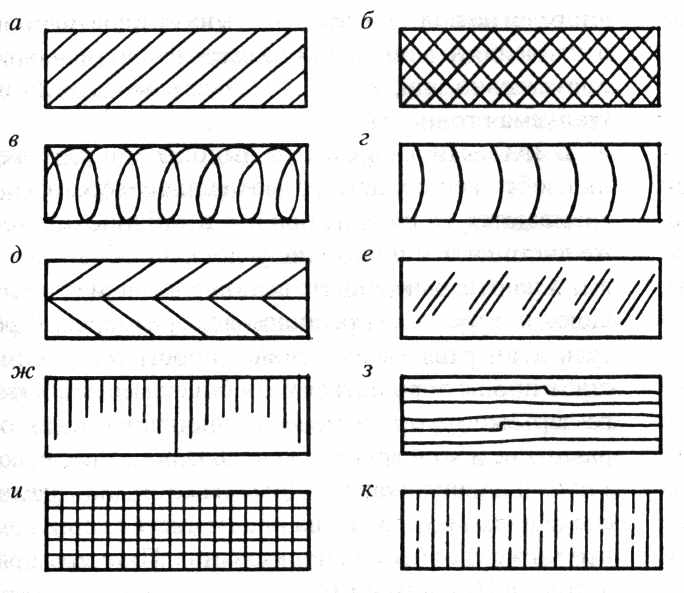

Графическое изображение материалов в сечени­ях в соответствии с требованиями ЕСКД приведе­но на рис. 1.

Рис. 1. Графическое обозначение материалов по ЕСКД: а – металлические изделия; б – неметаллические (плиты, пластмассы, картон и т. п.); в – настилочные (латекс, пенорезина, вата, ватин и т. п.); г – древесина; д – фанера; е – стекло; ж – металлы на виде (фасаде) изделия; з – текстура древесины; и – ткань мебельная; к – стекло на виде (фасаде) изделия

При масштабах 1:5, 1:10, 1:20 дается общее гра­фическое обозначение материалов (такое же, как и для металлических; штриховка под углом 45°). Штриховку или зачернение материалов из шпона, пластика, мебельных тканей, кожзаменителя и дру­гих подобных материалов не производят, а обозна­чают их двумя линиями при масштабах 1:1 и 1:2 и одной при масштабах 1:5, 1:10 и т. д. Материалы толщиной 3–10 мм в разрезах, масштабы которых менее 1:2, также не штрихуют.

В сечениях и разрезах изделий, склеенных из древесины или древесных материалов, штриховку делают так же, как для аналогичных монолитных материалов.

На видах, разрезах, сечениях и выносных эле­ментах сборочных чертежей и чертежей общего вида допускается выполнять штриховку частично (чтобы не загромождать чертеж).

Чертежи общего вида изделия (то есть виды, раз­резы, сечения, выносные элементы) должны иметь следующие размеры: габаритные, функциональ­ные, присоединительные, проемов, платиков, све­сов, составных частей сборочных единиц. На этих чертежах не указывают допуски и посадки, шеро­ховатость поверхности, клеевые слои, межцентро­вые расстояния для отверстий под шканты, стяж­ки и шурупы.
