4.2. Расход сжатого воздуха
Сжатый воздух применяют для обдувки станков от стружки, деталей после мойки, изделий при сборке, обдувки корпусов и радиаторов от пыли, для пневматических зажимных устройств, пневматических инструментов, пневматических прессов, пневматических подъемников, дробеструйных автоматов, распылителей краски, перемешивания растворов и др. устройств.
Давление в сети сжатого воздуха принимают равным 0,3-0,7 МПа. Средний теоретический часовой расход сжатого воздуха определяется (в м3) по формуле:
(20)где Qнепр - расход при непрерывной работе приемника, м3 (табл. 12);
- число сопел в воздухоприемнике, подбирается исходя из исходных данных по табл. 2;Кив - коэффициент использования воздухоприемника. Коэффициент использования воздухоприемника определяется по формуле:
(21)где
- продолжительность работы воздухоприемника в смену;
- продолжительность рабочей смены. Значения Кив приведены в таблице 12.Средний расход сжатого воздуха для всех воздухоприемников с учетом поправочного коэффициента (К = 1,5) равен:
(22)Таблица 12. Расход сжатого воздуха воздухоприемниками
| Воздухоприемники | Расход сжатого воздуха одним потребителем Qнепр, м3 | Коэффициент использования воздухоприемников, Кив |
| Ручной пневматический инструмент | 36-60 | 0,2 |
| Пневматические зажимы и прочие приспособления к станкам и стендам | 3-5 | 0,1-0,3 |
| Пневматические подъемники грузоподъемностью 70-170 кг | 0,07-0,4 на один подъем | 0,1 |
| Распылители краски | 12-18 | 0,4-0,5 |
| Сопла для обдувки деталей | 0,15-0,85 | 0,1 |
| Установки для очистки косточковой крошкой | 60-90 | 0,4-0,6 |
4.3. Расчет потребляемого количества воды
Вода употребляется на производственные и бытовые нужды; давление воды в водопроводе 0,2-0,3 МПа.
Вода, расходуемая на производственные нужды, идет на приготовление охлаждающих смесей, промывку деталей, испытание агрегатов и изделий, для гидрофильтров распылительных камер и т. д.
Расход воды для промывки деталей в баках зависит от вместимости бака и габаритных размеров деталей. Для баков вместимостью 1,5-2,5 м3 средний часовой расход воды составляет 10-13 литров. Расход воды для промывки деталей в моечных машинах принимают по паспортным данным машин. Ориентировочно можно считать средний часовой расход воды 0,12-0,5 м3 на 1000 кг промываемых деталей. Например, при мощности установки 15-30 кВт средний расход воды составит 2-4 м3/ч, при 60-100 кВт 4-6, свыше 100 кВт - 6-8 м3/ч; среднечасовой расход воды в установках токов высокой частоты зависит от мощности установки.
Воду применяют также для осаждения распыленной в воздухе краски. В этом случае количество расходуемой воды берут из паспортных данных камер. При укрупненных расчетах можно принимать расход воды в гидрофильтрах 0,01-0,02 м3 на 1 м3 объема распылительной камеры.
В гальваническом цехе воду используют на составление и корректировку растворов, а также технологические нужды (промывку деталей).
Промывка деталей происходит в нескольких последовательно установленных ваннах. Расход воды можно определить исходя из сменяемости ванн. При определении расхода воды по сменяемости учитывают, что для холодной промывки требуется 1-2 объема ванны в течение 1 ч; для горячей промывки - 0,5-1 объема ванны в течение 1 ч.
Расход на бытовые нужды установлен в следующих размерах:
- для хозяйственно-питьевых нужд - 25 л в смену на каждого работающего;
- для групповых умывальников: при загрязненных производствах - 5 л, при чистых производствах - 3 л на процедуру.
Для сервисных предприятий ориентировочный расход воды можно рассчитать по формуле:
, (23)где
- число работающих в фирме.4.4. Расчет потребляемого количества тепла для отопления

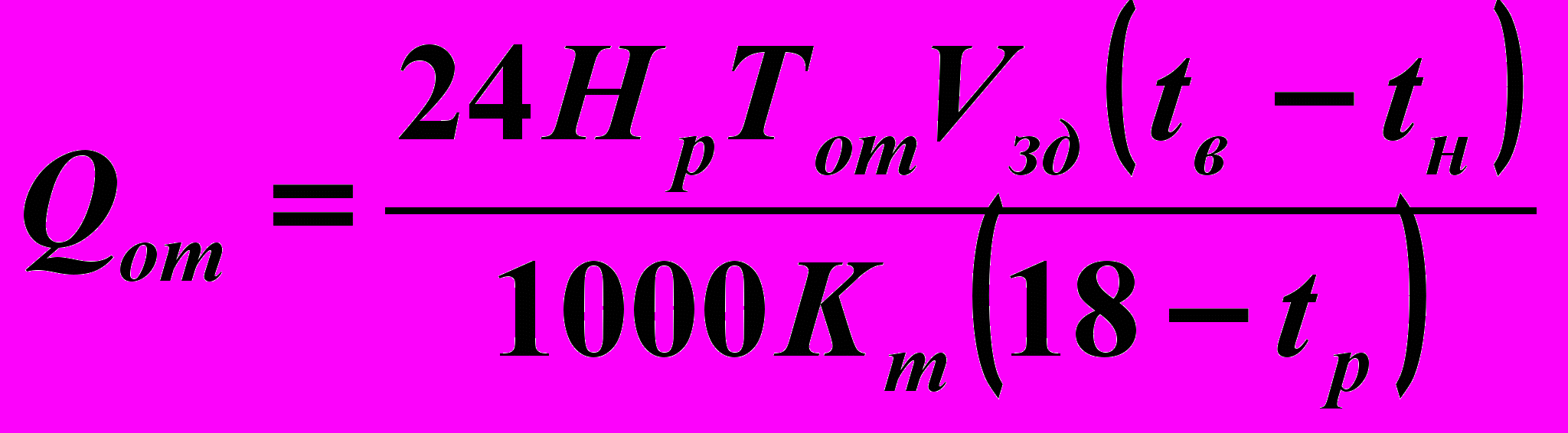

Количество тепла для отопления рассчитывается по формуле:
(24)где
- количество тепла для отопления, МДж;
- норма расхода условного топлива на 1000 кубометров объема здания, выбирается из табл. 13 для г. Саранска;
- продолжительность отопительного сезона, суток (табл .13);
- объем отапливаемых помещений, м3;
- средняя температура наружного воздуха, С (табл .13);
- средняя температура внутри здания, С ( = 18 – 22 С);
- расчетная температура наружного воздуха, С (табл .13);
- коэффициент условной теплотворности 1 кг условного топлива
.Объем отапливаемых помещений рассчитывается по формуле:
, (25)где
- высота помещения, м. = 2,5 – 3 м.Таблица 13. Нормы расхода топлива на отопление жилых и общественных зданий
| Город | Отопительный период | Расчетная температура наружного воздуха | Норма расхода условного топлива на отопительный период | Норма часового расхода условного топлива на 1000 м3 при расчетной температуре наружного воздуха , кг у.т./ (1000 м3 ч) | |||
| продолжительность , сут. | средняя температура наружного воздуха , C | для отопления , C | для вентиляции зданий постройки до 1985 г., C | на 1000 ккал/ч максимальных проектных теплопотерь здания, кг у.т./ (1000 ккал/ ч) | на 1000 м3 здания по наружному обмеру, кг у.т./ 1000 м3 | ||
| Москва | 213 | -3,6 | -26 | -15,0 | 358,50 | 3731,3 | 1,487 |
| Нижний Новгород | 218 | -4,7 | -30 | -16,0 | 353,47 | 3800,5 | 1,536 |
| Казань | 218 | -5,7 | -32 | -18 | 369,40 | 4251,2 | 1,644 |
| Саранск | 210 | -4,9 | -30 | -17 | 343,50 | 3693,3 | 1,536 |
| Пенза | 206 | -5,1 | -29 | -17,0 | 347,13 | 3705,8 | 1,525 |
| Саратов | 198 | -5 | -27 | -16,0 | 346,97 | 3644,4 | 1,500 |
| Рязань | 212 | -4,2 | -27 | -16,0 | 358,58 | 3766,3 | 1,500 |
| Санкт- Петербург | 219 | -2,2 | -26 | -11 | 344,71 | 3587,7 | 1,487 |
| Пермь | 226 | -6,4 | -35 | -20,0 | 371,93 | 4444,7 | 1,707 |
| Екатеринбург | 228 | -6,4 | -35 | -20,0 | 375,22 | 4484,1 | 1,707 |
| Владивосток | 201 | -4,8 | -24 | -16,0 | 374,11 | 3822,3 | 1,460 |
| Владикавказ | 175 | -0,4 | -18 | -5 | 306,67 | 2942,8 | 1,371 |
| Омск | 220 | -9,5 | -37 | -23,0 | 390,38 | 4775,0 | 1,747 |
| Тюмень | 220 | -7,5 | -37 | -21,0 | 363,91 | 4451,3 | 1,747 |
| Вологда | 228 | -4,8 | -31 | -16 | 380,13 | 4316,5 | 1,622 |
| Самара | 206 | -6,1 | -30 | -18,0 | 354,61 | 3812,8 | 1,536 |
| Новосибирск | 227 | -9,1 | -39 | -24,0 | 383,87 | 4799,2 | 1,786 |
| Архангельск | 251 | -4,7 | -31 | -19 | 416,79 | 4732,8 | 1,622 |
| Астрахань | 172 | -1,6 | -23 | -8 | 281,91 | 2853,2 | 1,446 |
| Благовещенск | 212 | -11,5 | -34 | -25 | 424,00 | 5005,6 | 1,687 |
| Волгоград | 182 | -3,4 | -25 | -13 | 310,55 | 3200,6 | 1,472 |
| Ростов-на-Дону | 175 | -1,1 | -22 | -8,0 | 286,50 | 2869,9 | 1,431 |
С. Организационная часть
В организационной части необходимо разработать положение о структурном подразделении и должностную инструкцию в соответствии с вариантом задания (табл. С).
Таблица С. Варианты должностных инструкций
| Вариант | Должностная инструкция |
| 1 - 8 | финансового директора |
| 9 - 16 | исполнительного директора |
| 17 - 24 | главного бухгалтера |
| 25 - 32 | бухгалтера |
| 33 - 41 | начальника АХО |
| 42 - 50 | секретаря |
