Тема: "Применение трафаретной печати в библиотеках"

Цель работы

1. Ознакомиться с устройством и назначением аппаратов трафарет­ной печати.

2. Освоить технологию изготовления печатных Форм различными спо­собами (ручной, машинописный, электронно-искровой).

3. Овладеть практическими навыками размножения документов на ротаторе,

4. Изучить возможности использования аппаратов трафаретной пе­чати (ротаторов) в практике работы библиотек и органов НТИ.


Общие сведения

Для оперативного размножения текстовых и графических доку­ментов небольшими тиражами методом трафаретной печати использу­ются специальные устройства - ротаторы: РС-А4 (СССР), "Циклос" (ЧССР), "Хунгария" (ВНР) и др.

Сущность трафаретной печати заключается в том, что красящее вещество поступает на бумагу через печатную форму (трафарет).

Печатные формы для ротаторов могут быть изготовлены ручным, машинописным л электронно-искровым способами.

1. При ручном способе используют металлическую пластину, обтянутую шелковой сеткой, на которую кладется восковка (шелковина, пропитанная воском). Пользуясь острым предметом (карандаш, шариковая ручка и т.д.), на восковку наносят рисунок, чертеж и надписи к ним. В результате нажима воск разрушается в этих мес­тах и обнажает шелковину - получается трафарет (печатная форма). Ручной способ малопроизводителен и не обеспечивает высокого ка­чества.


2. Машинописный способ может быть применен только для тек­стовых документов, В каретку пишущей машинки закладывается восковка, на которой печатается текст без использования красящей ленты; яри ударе печатающей литеры о восковку воск по контуру буквы разрушается и шелковина в этих местах обнажается. Наиболее высокое качество получается при применении электрических пишущих машин, обеспечивающих равномерный удар.

3. Электронно-искровым способом печатная форма изготовля­ется на эдектроротационной пленке непосредственно с оригинала. Для изготовления печатных форм применяются электронно-копиро­вальные аппараты различного типа: ЭКА-2, "Молния", "Элика" и т.д.

В процессе подготовки печатной Формы считывающее устройст­во электронно-копировального аппарата "просматривает" разверну­тый оригинал. Различные точки оригинала последовательно отража­ют падающий на них световой поток, который через систему линз направляется на фотодиод, фотодиод преобразует падающий на него световой поток в электрический сигнал, который после усиления и преобразования передается на электроискровое устройство, выжигаю­щее на электроротопленке трафарет (время изготовления печатной формы 7 мин.).

Задание

1. Изготовить одну печатную форму ручным и машинописным спосо­бами и. одну печатную форму электронно-искровым способом.

2. На ротаторе РС-А4 получить по Ю оттисков с каждой печатной формы.

3. Ответить на контрольные вопросы в письменном виде и предста­вить для проверки копил документов.


Указания мер безопасности при работе с аппаратами "Элика", "РС - А4"

1. Запродается снимать кожух с аппарата, включенного в сеть.

2. Запрещается дотрагиваться до вращающихся частей аппарата во время его работы.

3. Не разрешается класть на аппарат посторонние предметы.

4. Необходимо регулярно проверять состояние всех элементов ап­парата, крепление деталей и т.д.


Порядок выполнения лабораторной работы

Изготовление печатных форм


1. Ручной и машинописный способы подготовки печатных форм (см. общ. сведения).

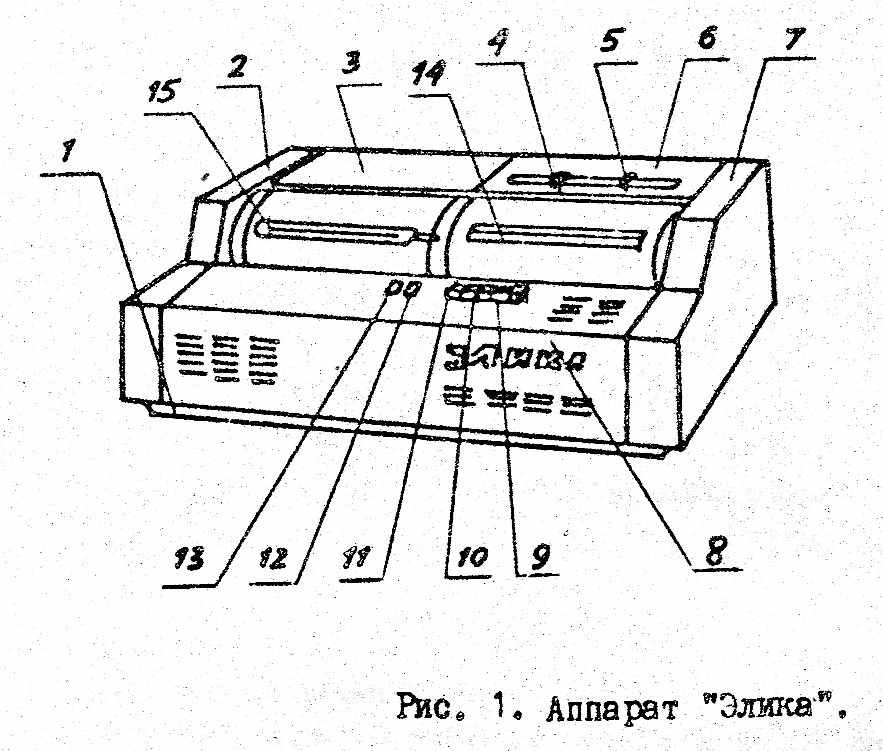

2. Электронно-искровой способ подготовки печатной формы на аппарате "Элика".



- Вставить вилку шнура питания аппарата в штепсельную розетку и нажать белую клавишу 11 (см. рис.1).

- Придерживая барабан левой рукой, освободить зажим 14 оригиналодержателя, находящегося на правой стороне барабана, потянув его к себе.

- Поднять оригиналодержатель и медленно поворачивать барабан к себе до тех нор» пока рейка, крепящая оригиналодержатель, не окажется в верхней части барабана.

- Положить оригинал изображением вверх по меткам на барабане и поворачивая его от себя, закрепить зажим оригиналодержателя.

- Отодвинуть вправо защелку зажима электроротопленки на левой

стороне барабана и снять зажим 15.

- Вставить перфорированный конец алектроротопленки в паз бараба­на (пленкой вверх). Поворачивая барабан от себя, вставить вто­рой конец плешей в паз барабана. Придерживая оба конца пленки, вставить в паз зажим 15 и зафиксировать его.

- Ручкой 4 установить каретку левее изображения на поле оригина­ла, а ограничитель ширины копирования 5 - правее изображения на поле оригинала.

- Нажать черную клавишу 10 пуска аппарата.

Процесс изготовления трафарета автоматически прекращается в том месте, где был установлен ограничитель ширины копирования 5 или нажатием на красную клавишу 9.

- После прекращения работы аппарата, отвести защелку зажима пленки вправо, вынуть зажим из паза барабана и снять трафарет с аппарата.

- Отделить пленку от бумажной подложки, оставив неотделенными приблизительно 4 см. у перфорации, визуально проверить качест­во изготовления трафарета.

Выключить аппарат повторным нажатием белой клавши.

При изготовлении трафаретов с особо контрастных оригиналов рекомендуется регулятор "Чувствительность" 13 повернуть к себе, а при изготовлении трафаретов с недостаточно контрастных оригиналов - от себя,

При необходимости получения более контрастных оттисков с из­готовленных трафаретов, регулятор "Напряжение" 12 повернуть от себя, а при необходимости получения менее контрастных оттисков - к себе.

Получение копий с печатных форм на ротаторе РС-А4

Вставьте вилку шнура питания аппа­рата в штепсельную розетку.

Уложите бумагу для копий на стол подачи, придвинув ее вплотную к передней стенке.

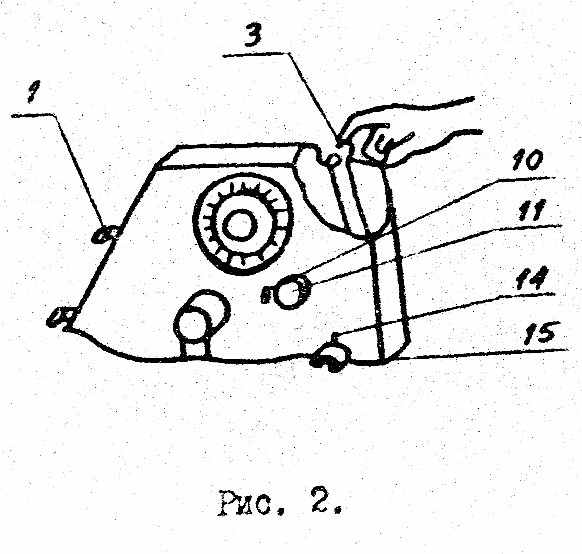

Поверните рукоятку зоны подачи краски 11 (рис 2) в любую сторону до появления в окошке указания зоны 10 сплошного белого поля.



Поверните рукоятку кол. краски 15 до появления в окошке указа­теля 14 цифры 6.

Пустите ротатор в ход поворотом рукоятки 1 вверх до отказа. Подайте в ротатор краску, медленно и равномерно передвигая ру­коятку 5 взад и вперед.

Остановите ротатор поворотом рукоятки 1 вниз, когда краска бу­дет равномерно распределена по сетке. Отключите ротатор от сети питания.

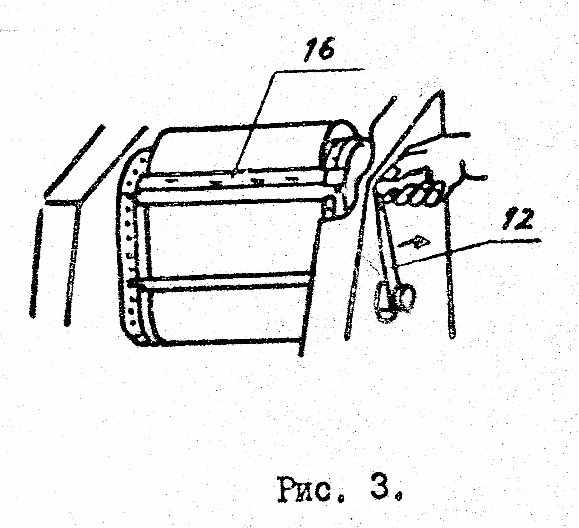

Поверните рукоятку ручного при­вода 12 (Рис.3) в направлении часовой стрелки до положения, при котором замок 16 крепления печатной формы будет находиться в верхней части цилиндров рота­тора.

Снимите планку замка, наденьте подготовленную печатную форму на штифты замка (сторона формы с текстом должна быть повернута к сетке) и установите планку замка на прежнее место.

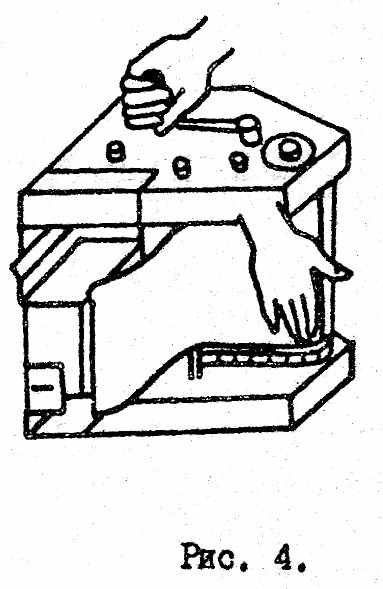

Приложите ладонь правой руки к середине подложки печатной формы немного ниже замка и медленно вращайте рукоятку руч­ного привода в направлении ча­совой стрелки, прижимая все вре­мя подложку к форме. (Рис.4).



Поворачивайте рукоятку до тех пор, пока правая рука не достиг­нет конца Формы. Затем поднимите подложку и оторвите ее на расстоя­нии 50-60 мм. от замка. Если фор­ма окажется смятой, то осторожно разгладьте ее пальцами рук.

На программном счетчике поворотом рукоятки единиц против часовой стрелки установите необходимое количество копки.

Подключите ротатор к сети электропитания и пустите в ход поворотом рукоятки включения 1 (Рис.2) вверх. Установите необ­ходимую скорость печатания поворотом рукоятки регулировки ско­рости 16. Поворотом рукоятки 2 вверх включите подачу листов.

После окончания работы поверните рукоятки включения элек­тродвигателя и включения механизма додачи листов в крайнее ниж­нее положение. Отключите ротатор от сети питания.

Снимите прижимную планку. Возьмите печатную Форму за края со стороны перфорации и снимите ее со штифтов. Поворачивая ру­коятку ручного привода в направлении часовой стрелки, снимите печатную форму с сетки.


Контрольные вопросы

1. Сущность трафаретной печати,

2. Назначение и принцип работы аппаратов трафаретной печати.

3. Опишите существующие способы подготовки печатных форм.

4. Применение метода трафаретной печати в библиотеках и органах НТИ.

5. Достоинства и недостатки трафаретной печати.


Перечень оборудования и материалов,

необходимых для выполнения работы одному студенту.

1. Ротатор РС-А4.

2. Пишущая машинка.

3. Восковка 1 шт,

4. Электроротопленки 2 шт,

5. Бумага для копий 20 листов, формат 11.


Лабораторная работа № 7


Тема: "Оперативное размножение документов способом гектографической печати.

Цель работы:

1. Ознакомиться с устройством и назначением аппаратов гектогра­фической печати.

2. Освоить технологию изготовления печатных форм.

3. Овладеть практическими навыками размножения документов на гектографе.

4. Изучить возможности использования аппаратов гектографической печати в практике работы библиотек и органов НТИ.

Общие сведения

Для оперативного размножения текстовых и графических доку­ментов (до 100 экземпляров с одной печатной формы) способом спиртовой гектографической печати служат гектографы "Янтарь", "ЭВГА-12", ГС-А4 и др.

Сущность гектографической печати заключается в изготовлении печатной Формы с большим запасом краски и постепенном ее переносе на бумагу для копий документов.

Материалом для печатной формы при спиртовой печати служит односторонняя мелованная или полумелованная бумага. Печатная форма образуется на обороте оригинала благодаря применению спе­циальной гектографической копировальной бумаги. Красочный слой, наносимый на гектографическую бумагу, изготавливается на основе анилиновых красителей, растворяемых в спирте.

Печатные Фермы могут быть подготовлены следующими способами

1. Ручной способ.

Под лист мелованной бумаги подкладывается гектографическая копировальная бумага красочным слоем вверх, затем оба листа ук­ладываются на гладкую ровную поверхность. Твердым карандашом или шариковой ручкой при равномерном нажиме наносится на мело­ванной бумаге требуемое изображение или текст. При этом на обо­ротной стороне листа получится зеркальное красочное изображение,

2. Машинописный способ.

Листы мелованной и копировальной бумаги складываются выше­указанным способом. Сложенные листы закладываются в пишущую ма­шинку и на мелованной бумаге производится печатание текста. Для изготовления наиболее четкой формы целесообразно использо­вать пишущие машинки с электроприводом.

3. В настоящее время разрабатываются электрографический, термокопировальный и другие способы изготовления печатных форм. Внедрение этих методов позволит расширить область применения гектографической печати.

Принцип работы гектографических копировальных аппаратов заключается в следующем:

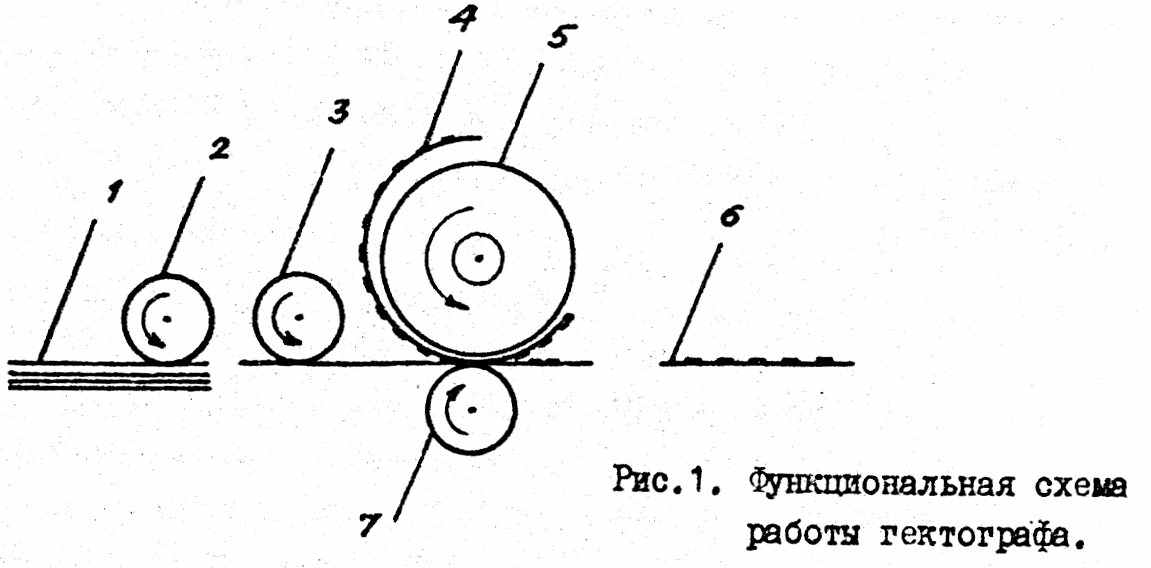

На вращавшийся печатающий барабан (Рис, 1) надевается печатная форма 4 зеркальным (красящим) изображением наружу. Листы бумаги 1 для копий подаются в аппарат с помощью валика 2. Каждый лист бумаги при вводе его в аппарат проходит под устрой­ством 3, где слегка увлажняется спиртовым раствором. При после­дующем соприкосновении листа с печатной формой с каждой ее бук­вы или знака переходит на бумагу тонкий слой анилиновой краски, Таким образом, за один оборот печатающего барабана получается оттиск 6. Бумага прижимается к печатной форме валиком 7.

Задание

1. Изготовить одну печатную форму ручным и машинописным спосо­бами.

2. На гектографе ГС-А4 или "Янтарь" получить 10 оттисков с пе­чатной формы.

3. Ответить на контрольные вопросы в письменном виде и предста­вить для проверки изготовленную печатную форму и копии доку­ментов.

Указание мер безопасности при работе с аппаратом

1. Запрещается включать гектограф в электрическую сеть с напря­жением, не соответствующим - 220_Бг 10% -15%,

2. Запрещается включать в электрическую сеть гектограф со снятым кожухом,

3. Запрещается открывать верхнюю крышку гектографа при его рабо­те.


Порядок выполнения работы

Каждый студент получает по 4 библиографических описания на литературу, лист мелованной бумаги разменом 210х297, лист гекто­графической копировальной бумаги и 10 листов бумаги для копий документов.

1. Подготовить одну печатную форму на четыре библиографичес­ких описания машинописным и ручным способами (см. общие сведения),

2. Подготовить гектограф к работе и получить по 10 оттисков с печатной формы, для чего:

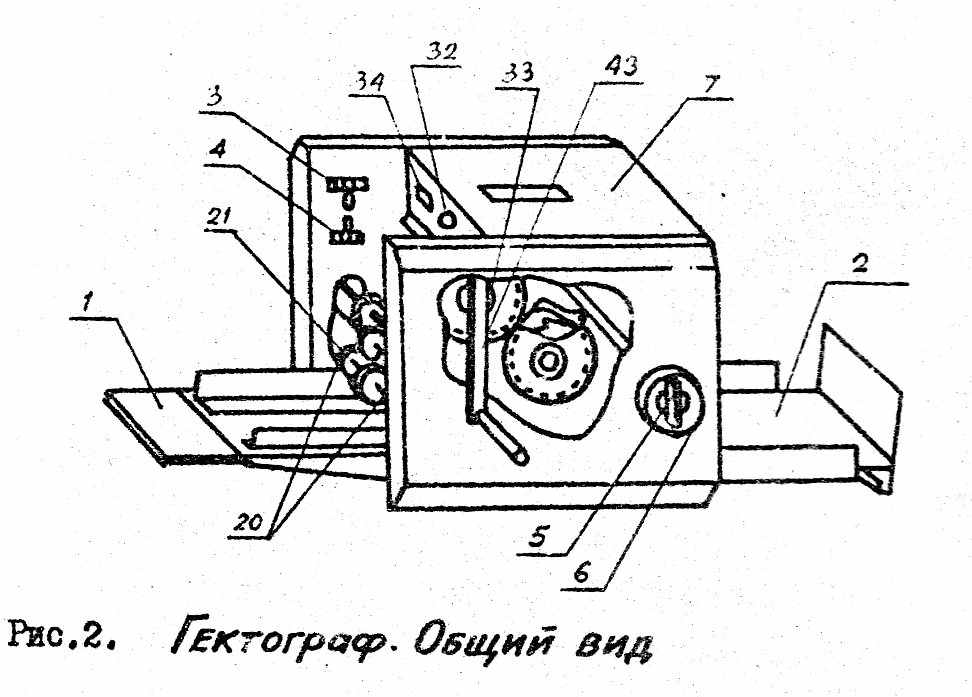

- установить столы 1 и 2 в рабочее положение (см. рис,2),

- установить указатель 3 (дозировка подачи спирта) и указатель 4 (положение печатающего вала) в среднее положение;

- подключить гектограф к электрической сети;

- включите электродвигатель поворотом рукоятки 5 по часовой стрелке до положения "электродвигатель";

- поворотом рукоятки 6 включить аппарат и после 30-40 циклов подать лист вручную для определения степени увлажнения,

Лист должен выходить слегка и равномерно смоченным. Поворотом рукоятки 6 в исходное положение выключить аппарат;

- открыть крышку 7, рукоятку 6 повернуть против часовой стрелки;

- установить в щель печатающего вала подготовленную форму для размножения и, придерживая ее, рукоятку 6 установить в исход­ное положение (форма закреплена); крышку 7 закрыть;

- на стол 1 уложить 20 чистых листов бумаги, установить листоподающие ролики в рабочее положение;

- включить аппарат на размножение, повернув рукоятку 6 по часо­вой стрелке;

- по окончании работы аппарат выключить, столы 1 и 2 установить в исходное положение.


Контрольные вопросы

1. Сущность гектографической печати,

2. Назначение и принцип работы гектографа,

3. Описать существующие способы подготовки печатных форм,

4. Применение метода гектографической печати в библиотеках и ор­ганах НТК.

5. Достоинства и недостатки гектографического метода размножения документов.


Перечень оборудования и материалов необходимых

для выполнения работы одном студенту

1. Гектограф ГС-А4 или "Янтарь".

2. Пишущая машинка.

3. Мелованная бумага - 1 лист, формат 11.

4. Гектографическая копировальная бумага - 1 лист, формат 11.

5. Бумага для копий - 10 листов, формат 11.

6, Растворитель: спирт гидролизный ректификованный - 60 гр.


Лабораторная работа № 8.


Тема: "Копирование документов методом термографической печати.

Цель работы:

1. Ознакомиться с устройством и назначением термокопировальных аппаратов.

2. Освоить процесс копирования документов на термокопировальных аппаратах.

3. Изучить возможности использования аппаратов термографической печати в практике работы библиотек и органов НТИ.

Обще сведения:

Для термографического копирования используются термокопиро­вальные аппараты ("Молния", "Тека-11", "Тека-12").

Термокопировальные аппараты предназначены для оперативного изготовления копей контактным способом на термореактивной бумаге (прямой способ) с листовых одно- и двухсторонних оригиналов, выполненных карандашом, тушью, машинописным или типографическим способами.

Применяя специальные термокопировальные бумаги (косвенный способ), можно изготовить копки на обычной бумаге, офсетные пе­чатные формы на гидрофильной бумаге, гектографические печатные формы и печатные формы для трафаретной печати.

Сущность термографической печати заключается в том, что инфракрасные лучи, проходя через термореактивную бумагу, накла­дываемую на оригинал, полагаются в темных местах изображения оригинала и отражаются с пробельных участков. При поглощении инфракрасных лучей, в темных местах изображения оригинала повы­шается температура, что приводит к потемнению термореактивного слоя термореактивной бумаги. Отраженные же лучи от пробельных участков проходят сквозь бумагу, не вызывая при этом потемнения термореактивного слоя.

Задание

1. Изготовить по 10 копий с оригиналов различной контрастности прямым способом.

2. Ответить на контрольные вопросы в письменном виде и предста­вить для проверки копии документов.

Указание мер безопасности при работе с аппаратом

1. Аппарат включать в сеть переменного тока напряжением 220в. частотой 50 гц.

2. Работать только с закрытой крышкой.

3. Запрещается вставлять в аппарат нерасшитые тонкие брошюры, оригиналы с металлическими скрепками и т.п.


Порядок выполнения работы

1. Включить вилку кабеля аппарата "Молния" в сеть.

2. Нажать на кнопку, при этом должны включиться электродвигате­ли привода и вентилятора.

3. Установить регулятор скорости копирования в среднее положение.

4. Проверить качество получаемой копии, для чего на оригинал по­ложить лист термореактивной бумаги, термореактивным слоем вниз и вставить в щель аппарата.

При получении копил со слабой контрастностью, уменьшить скорость копирования, для чего головку регулятора скорости повернуть влево.

При получении копии с увеличенной контрастностью, головку регулятора скорости поворачивать вправо.

Примечание: при продолжительной работе на аппарате инфра­красная лампа, а также контактный валик сильно нагреваются, контрастность копий постепенно увеличивается, поэтому для поддержания нормальной контрастности необходимо увеличивать скорость копирования, для чего головку регулятора скорости по­ворачивать вправо.

5. После окончания работы, не выключая аппарат, открыть крышку а в течении 10-15 минут дать аппарату остыть.


Контрольные вопросы

1. Назначение аппаратов термографической печати.

2. Сущность термографической печати.

3. Существующие способы термографической печати.

4. Применение термокопировальных аппаратов в библиотеке и орга­нах НТИ.

5. Достоинства и недостатки термографического метода копирования документов.


Перечень оборудования и материалов, необходимых

для выполнения работы одному студенту

1, Термокопировальный аппарат "Молния".

2. Термореактивная бумага 10 листов.


Лабораторная работа № 9.


Тема: "Передача машинописного текста на расстояние"

Цель работы:

1. Ознакомиться с устройством и назначением телетайпов (телеграфных аппаратов),

2. Изучить принципы кодирования информации на перфолентах,

3. Овладеть практическими навыками работы на телеграфных аппа­ратах,

4. Изучить возможности использования телетайпов в практике ра­боты библиотек и органов НТИ.

Общие сведения

Для оперативной передачи машинописного текста на расстоя­ние служат специальные аппараты-телетайпы.

Телетайп - буквопечатающий телеграфный аппарат, В процессе передачи и воспроизведения текста на расстояние (передача чита­тельских требований внутри библиотек, передача заявок по МБА, передача новейшей информации и т.п.) участвуют. Два или несколь­ко телетайпов. Текст, печатаемый на аппарате-передатчике вос­производится на бумажной ленте или рулонной бумаге другим теле­тайпом- приемником.

Принцип работы телеграфного аппарата.

При передаче буквы, цифры или другого знака, механические элементы передающего аппарата занимают то или иное определенное положение и, тем самым, вызывают замыкание и размыкание электри­ческих цепей. Это позволяет получить различные комбинации пяти импульсов тока.

В принимающем аппарате механические элементы приемника под действием принятых импульсов тока принимают то же положение, что и на передающем аппарате, благодаря чему переданный знак печа­тается приемным аппаратом на бумажной ленте или рулонной бумаге.

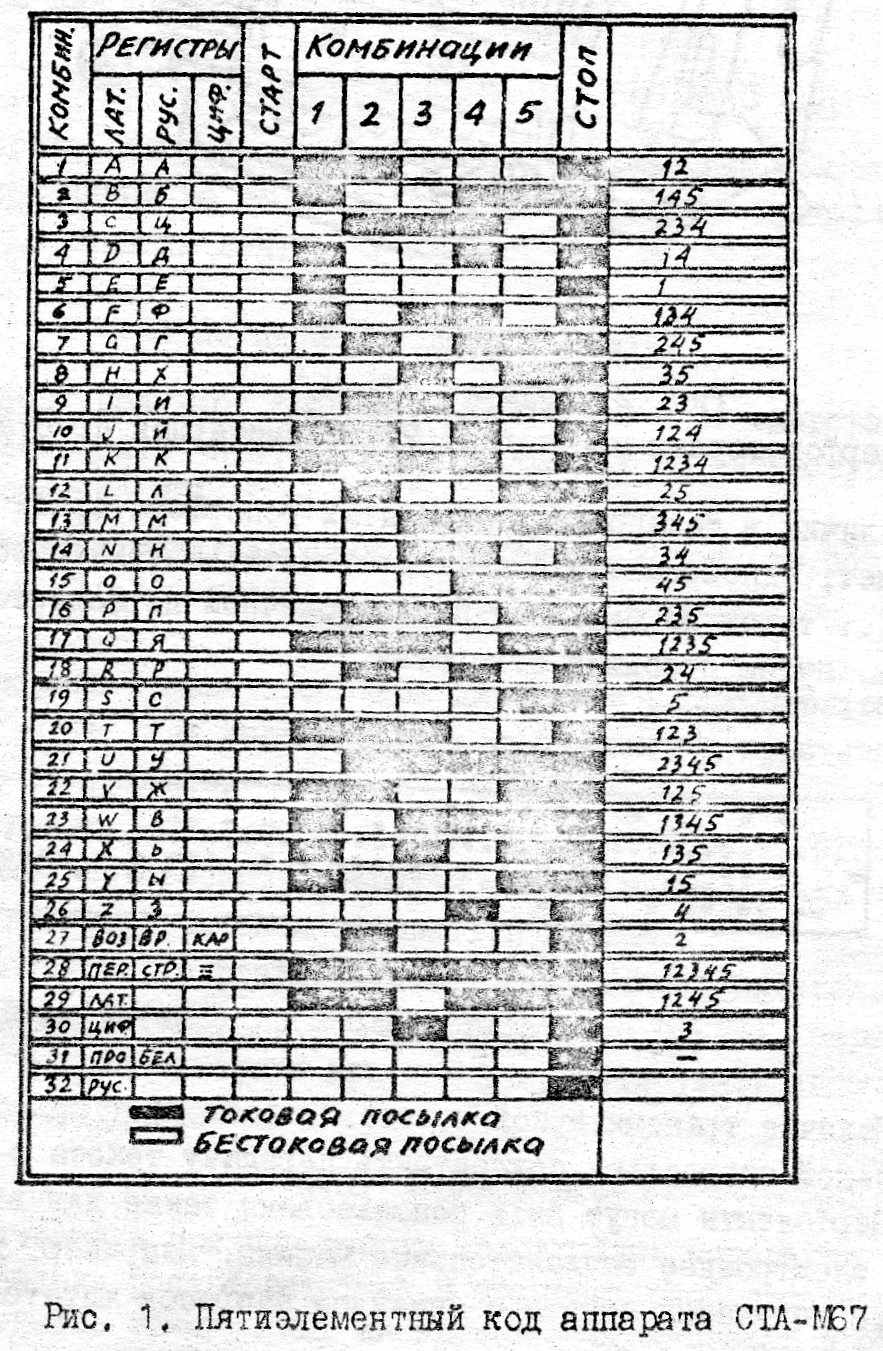

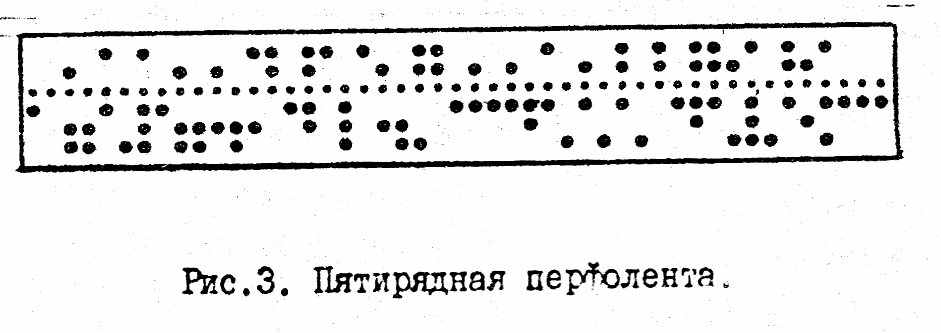

Для каждого знака существует своя комбинация пяти импульсов тока, зафиксированных в международном телеграфном коде (см. рис. 1).





В настоящее время отечественной промышленностью выпуска­ются ленточный телеграфный аппарат СТА-М57 (текст принимается на бумажной ленте шириной 10 мм.) и рулонные телеграфные аппа­раты РТГЛ-51, РТА-70, "Риони" (печать знаков осуществляется на рулонной бумаге шириной 215 мм.).

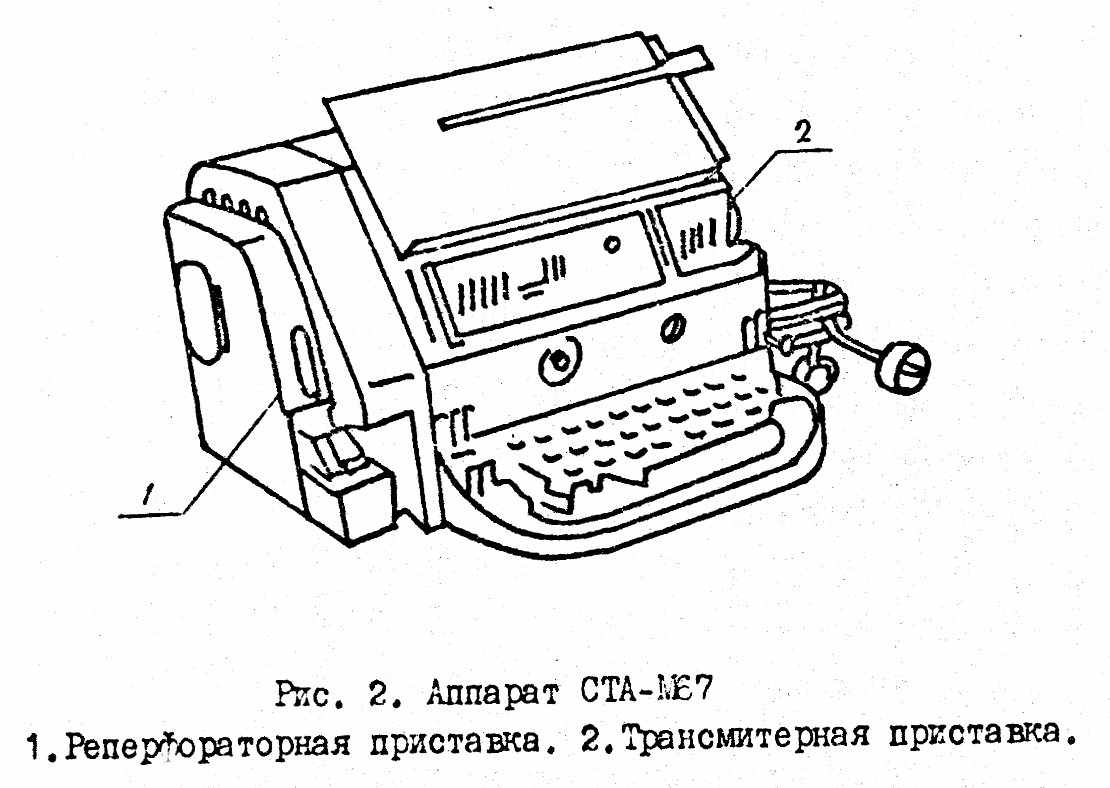

Наличие в телеграфных аппаратах реперфораторной приставки позволяет, одновременно с печатью текста, автоматически кодиро­вать этот текст на бумажной пятидорожечной перфоленте шириной 17,5 мм. путем пробивки отверстий.



Наличие трансмитерной приставки позволяет автоматически (с большой скоростью) осуществить передачу текста с перфоленты.

Перфолента могут быть использованы также для ввода информа­ции в электронные вычислительные машины. Например, для автомати­ческого получения отчета с анализом запросов читателей на лите­ратуру и т.п.

Задание

1, Декодировать текст о перфоленты.

2, На телеграфном аппарате осуществить передачу текста с чита­тельских требований и бланков-запросов по МБА.

3, Ответить на контрольные вопросы в письменном виде и предста­вить для проверки.
