«Безопасность жизнедеятельности»

1   2   3   4   5

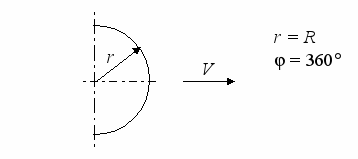

Изображение зон

1. Скорость ветра V < 0,5 м/с


2. V = (0,5  1) м/с


3. V > 1 м/с


Изображение эллипса пунктиром соответствует зоне фактического заражения на фиксированный момент времени.

Говоря о зависимости зон заражения АХОВ от характера АХОВ, метеорологических условий и местности, надо отметить следующее:

• при распространении АХОВ наибольшие концентрации будут наблюдаться при прохождении первичного облака. Они обусловят и наибольшее количество поражённых. Поэтому наибольшую опасность будут представлять сжиженные и сжатые газы, которые в основном и формируют первичное облако АХОВ;

• масштабы при химически опасных авариях очень сильно зависят от метеорологической обстановки и условий хранения АХОВ. Из всех степеней вертикальной устойчивости атмосферы инверсия наиболее благоприятна для устранения облака АХОВ. Глубина распространения облака АХОВ при изотермии будет в 5 раз меньше, чем при инверсии, а при конвекции в 5 раз меньше, чем при изотермии. Средняя скорость ветра (приземного h=2 м ) V = 1м/с наиболее благоприятно для увеличения глубины заражения ( при этом учитывается скорость переноса АХОВ воздушным потоком до высоты h = 20 м от поверхности земли ).Большая скорость ветра быстро рассеивает поражающие концентрации АХОВ, а меньшая скорость уменьшает глубину заражения;

• глубина распространения облака АХОВ на закрытой местности (в населённых пунктах со сплошной застройкой, в лесных массивах ) будет примерно в 3,5 раза меньше, чем на открытой, при соответствующей степени вертикальной устойчивости воздуха и скорости ветра;

• температура воздуха влияет на глубину распространения облака АХОВ, т.к. при более высокой температуре большая часть АХОВ переходит в атмосферу;

• температура также влияет на испаряемость АХОВ с подстилающей поверхности и увеличивает ( или уменьшает ) количество АХОВ во вторичном облаке.


Очагом химического заражения называют территорию, на которой образовался источник химического заражения или участок аварийного разлива АХОВ(R_охз). Его радиус зависит от вида АХОВ и условий хранения. При аварийном разливе АХОВ в поддон или обваловку, внешние границы очагов химического заражения соответствуют границам обваловки или диаметру поддона. При свободном разливе АХОВ на подстилающей поверхности толщина слоя (в) жидкости принимается равной 0.05м по всей площади разлива. Для этих условий радиус очага химического заражения (R_охз) может быть рассчитан по формуле


R_охз = 2,52 √ Q_о/d (м),


где Q_о – количество разлившегося вещества, т,

d - плотность вещества, т/м³,

S_охз=ПR² (м²) – площадь очага химического заражения.


Зона смертельных токсодоз – это территория, на внешней границе которой 50% людей получают смертельную токсодозу. Здесь облако АХОВ обладает наибольшими поражающими возможностями. Часто за радиус смертельных токсодоз принимают радиус района аварии, который зависит от вида АХОВ и условий его хранения. Район аварии представляет круг, его радиус при выполнении практических расчётов (прогнозировании) рекомендуется для низкокипящих АХОВ, находящихся в жидком состоянии, принимать равным:

• при разрушении технологических ёмкостей до 100т - 0,5км;

• при разрушении технологических ёмкостей более 100т – 1км.


Для высококипящих АХОВ:

• при разрушении ёмкостей до 100т – 0,2-0,3км;

• при разрушении ёмкостей более 100т – 0,5км.


При возникновении пожара в ходе химической аварии радиус района аварии (R_ра) увеличивается в 1,5-2 раза.

Зона поражающих токсодоз или зона опасного химического заражения – это территория, на внешней границе которой 50% людей получают поражающую токсодозу, вызывающую потерю их трудоспособности (ICt₅₀).Сведения об удалении внешних границ этой зоны от аварийных ёмкостей для 16 различных наиболее распространенных АХОВ даны в приложении СНиП 2.01.51-90 «ИТМ ГО», и приведены в приложении 1(«УС» Борисов, Пьянзин Н.И. 2004г.)

В настоящее время существуют две методики оценки химической обстановки при авариях и разрушениях химически опасных объектов: «Токси» и РД-52-40.


Методика оценки последствий химических аварий («Токси») предназначена для оценки масштабов поражения при промышленных авариях с выбросом ОХВ.

Методика позволяет определить:

• количество поступивших в атмосферу ОХВ при различных сценариях аварии;

• пространственно-временное поле концентраций ОХВ в атмосфере;

• размеры зон химического поражения, соответствующие различной степени поражения людей, определяемой по ингаляционной токсодозе.

•


Методика «Токси» рекомендуется для использования:

• при разработке декларации безопасности опасных производственных объектов, на которых производятся, используются, транспортируются или хранятся ОХВ;

• при разработке мероприятий по защите персонала и населения:

• при разработке планов локализации и ликвидации последствий аварий, сопровождаемых выбросом ОХВ.


Методика реализована в виде компьютерной программы. Разработана методика «Токси» научно-техническим центром по безопасности в промышленности Госгортехнадзора России (НТЦ «Промышленная безопасность»).


Методика прогнозирования масштабов заражения при авариях и разрушениях химически опасных объектов РД-52-40, разработанная совместно Госкомгидрометом и Штабом ГО в 1991г., предназначена для заблаговременного и оперативного прогнозирования масштабов заражения на случай выбросов АХОВ в ОПС при авариях (разрушениях) на ХОО и транспорте. Она позволяет осуществлять прогнозирование масштабов зон разрушения:

• при аварии на технологических ёмкостях и хранилищах;

• при транспортировке по трубопроводам и различным видам транспорта;

• при разрушении ХОО.


Методика предназначена для случаев выброса АХОВ в атмосферу в газообразном, парообразном и аэрозольном состояниях.

Внешние границы зоны заражения рассчитываются по пороговой токсодозе для данного АХОВ при ингаляционном воздействии на организм человека.

Масштабы заражения рассчитываются:

• для сжиженных газов – отдельно для первичного и вторичного облаков;

• для жидкостей, кипящих выше температуры окружающей среды, только для вторичного облака.


При прогнозировании химической обстановки принимаются следующие допущения:

1. емкость, содержащая АХОВ, разрушается полностью;

2. толщина слоя разлившегося свободно по подстилающей поверхности жидкости (h) принимается равной 0,05м по всей площади разлива;

3. при проливе АХОВ в поддон или обваловку толщина слоя жидкости (h) принимается равной h=Н-0,2м, где Н- высота поддона или обваловки в м;

4. при разливах из ёмкостей, расположенных группой, имеющих общий поддон (обваловку) h= Q/Fd;

5. предельное время пребывания людей в зоне химического заражения и продолжительность сохранения неизменёнными метеоусловий (степени вертикальной устойчивости атмосферы, направления и скорости ветра) составляют 4 часа. По истечении указанного времени прогноз обстановки должен уточняться.

6. при авариях на газо- и продуктопроводах выброс АХОВ принимается равным максимальному количеству АХОВ, содержащемуся в трубопроводе между автоматическими отсекателями (например для аммиакопроводов Q₂=275-500т).


При заблаговременном прогнозировании масштабов заражения на случай производственных аварий в качестве исходных данных рекомендуется принимать:

• за количество АХОВ в выбросе (Q₀) – количество АХОВ в максимальной по объёму единичной ёмкости (технологической, складской, транспортной);

• метеорологические условия – инверсия, скорость ветра1м/с.


Для прогноза масштабов заражения непосредственно после аварии должны браться конкретные данные о количестве выброшенного (разлившегося) АХОВ и реальные метеоусловия.


Выявление и оценка химической обстановки в условиях ведения военных действий с применением хим. оружия являются обязательными элементами работы руководителя ГО ОЭ и его отдела по делам ГО и ЧС при организации защиты объекта и населения от ОМП в военное время. Они осуществляются методом прогнозирования и из данных химической разведки.

Первый этап этой работы заключается в выявлении химической обстановки методом прогнозирования. Он проводится на основе информации о применении противником химического оружия, метеорологических условий и топографических особенностей местности. Оценка химической обстановки заканчивается выводами, в которых устанавливается её влияние на функционирование ОЭ и жизнедеятельность населения, определяется наиболее целесообразные действия производственного персонала и населения в условиях химического заражения, намечаются необходимые мероприятия по их защите от поражения ОВ и ликвидации последствий химических ударов.

Второй этап работы заключается в выявлении и оценке фактической химической обстановки. Он проводится на основе данных химической разведки, донесениях о потерях производственного персонала и населения в результате химического нападения противника на ОЭ и населённые пункты и данных химического контроля. Выявление и оценка фактической химической обстановки позволяют руководителям ГО объекта экономики и их отделам по ГО ЧС уточнить принятые по данным прогнозирования решения на дальнейшие действия производственного персонала и населения в зонах заражения, определить возможность занятия районов, намеченных для размещения эвакуируемого производственного персонала, членов их семей и населения, а также уточнить объём работ по ликвидации последствий химического заражения.

Исходными данными для выявления и оценки химической обстановки являются:

1. средства и способы применения противником химического оружия;

2. тип ОВ;

3. районы, объекты экономики и время применения по ним химического оружия;

4. метеорологические условия и топографические особенности местности (района применения);

5. положение и характер действий производственного персонала и населения при применении противником химического оружия, степень их защищённости (наличие убежищ с ФВУ на ОЭ и наличия ИСЗ и медицинских средств защиты).


Выявление химической обстановки включает сбор и обработку данных о районах, где применялось химическое оружие (размеры района, тип ОВ, количество средств применения, способ и время применения), нанесение зон химического заражения на карту.

Под районом, пораженным химическим оружием, понимается площадь, по которой непосредственно нанесён удар химическим оружием. Площадь района применения (S_п) обозначается на карте сплошной линией синего цвета, площадь заражения (Sз) объекта, местности (для Y_х) – штриховкой. Глубина распространения первичного и вторичного облаков указывается стрелкой, под которой имеется цифра 1 (первичное) и 2 (вторичное). Рядом с условным знаком применения противником химического оружия делается подпись, в которой указываются данные о средствах применения, типе ОВ и времени его применения. Площадь поражения и заражения закрашивается жёлтым цветом.

Облако пара и аэрозоля, образованное в момент применения химических боеприпасов (снаряды, авиабомбы, ракеты, мины), называют первичным облаком зараженного воздуха. Поражающее облако паров ОВ, образующееся за счёт испарения ОВ с зараженного участка, называют вторичным облаком зараженного воздуха. Поражающее действие вторичного облака определяется временем полного испарения ОВ в районе применения.


Приложения

Мероприятия по ликвидации последствий аварий на химически опасных объектах

Таблица

Наименование и краткое	Исполнители	Время проведения
содержание мероприятий
1.Оповещение рабочих,	Дежурный диспетчер	1-2 мин
служащих и населения,	(ХОО)
проживающего вблизи ХОО
2. Проведение разведки в	Группа и звено химической	Немедленно
зоне химического заражения	разведки, пост химического
и определение источника	наблюдения
заражения

		Окончание таблицы

Наименование и краткое содержание мероприятий		Исполнители		Время проведения

3.Оценка химической	Территориальная служба	--//--
обстановки и определение	противохимической защиты
параметров зоны заражения
4.Оцепление зоны	Группа ООП
химического заражения		--//--
силами службы охраны
общественного порядка
(ООП)
5.Проведение непрерывного	Учреждения службы	Постоянно
метеонаблюдения и	наблюдения и контроля за
информирование личного	окружающей природной
состава формирования	средой
объекта экономики (ОЭ) и
населения о направлении
ветра
6.Укрытие людей в	Управления, отделы (штабы)	После оценки
защитных сооружениях,	ГО ЧС на ХОО города,	химической
использование средств	района	обстановки
индивидуальной защиты
(СИЗ) или рассредоточение,
эвакуация их
7.Вывод (вынос)
пострадавших из зоны
заражения и оказание им	Сводная команда, группа	В ходе ликвидации
медицинской помощи	радиационной и химической	последствий ЧС
8.Проведение АС и ДНР	защиты (РХЗ);
	территориальные
9.Проведение работ по	медслужбы ГО ЧС; службы
дегазации местности и	ГО ЧС ХОО, района, города
оборудования
10. Другие мероприятия в зависимости от условий обстановки

Технологическая карта № 2

При ликвидации аварии с аммиаком (NН_з)

Идентификационный	Наименование		По ГОСТ 121.007-76		Спор, Mr/M3
номер	АХОВ
1005	Аммиак - газ или жидкость (гидрид азота)				0,2
Основные свойства	Бесцветный газ (жидкость) с резким запахом нашатырного
	спирта. Легче воздуха, хорошо растворим в воде, в
	атмосфере дымит. Давление насыщенного пара 8546 мм рт.ст
	Максимальная концентрация 862 мг/л, плотность относительная
	(по отношению к плотности воздуха) 0,6, температура кипения
	- 33,40 С, плавления - 770С; используется при крашении тканей,
	серебрении зеркал и как хладогент
Пожаро- и	Горюч, взрывоопасен в смеси с ВОЗДУХОМ и водородом.
взрывоопасность	Температура самовоспламенения 6500С
	Средства индивидуальной защиты
Гражданские противогазы - ГП-7, ПДФ-2Д (2Ш), промышленный противогаз с коробками
КД и КД8; дыхательные аппараты ИВА-24М, АП-96, ИП-4М; самоспасатели СПИ-20,
ПДУ - 3; общевойсковые противогазы ПМГ-2, ПМК-2; изолирующие спасательные
костюмы ИК-АЖ, КИХ-4 (КИХ-5), специальные комплекты «Шмель»,У -1
	Обнаружение (разведка)
Приборами СИП «КОРСАР-Х» (на открытом пространстве), СИП «ВЕГ А-М» (в
закрытом помещении), УПГК - СИ «ЛИМБ»
Необходимые действия при обнаружении
Общего характера	Изолировать опасную зону, эвакуировать пострадавших, в
	зону заражения (аварии) входить только в средствах защиты
При разливе	Место разлива засыпать активированным углем или углем
	катализатором, обработать дегазирующим раствором (10 %
	серной и соляной кислот) или большим
	количеством воды. Использовать технические средства -
	авторазливочные станции АРС- 14, АРС- 15, машины ПМ-
	130, комплекты специальной обработки
При возгорании и	Использовать средства пожаротушения - инертные газы,
пожаре	углекислотные огнетушители (при опасности поражения
	электрическим током), воздушно - механическую пену,
	пожарную машину, мотопомпу МП - 800

Окончание таблицы

Идентификационный	Наименование		По ГОСТ 121.007-76		Спор, Mr/M3
номер	АХОВ
Первая медицинская и врачебная помощь Эвакуировать на свежий воздух. Обеспечить покой. Дать увлажненный пары уксусной кислоты. Промыть глаза, кожу большим количеством воды или 2- процентным раствором борной кислоты. В глаза закапать 2-3 капли 30-% раствора альбуцида, в нос - теплое растительное масло. Вызвать скорую помощь

Список литературы

1. Демиденко Г.П. Защита объектов народного хозяйства от оружия массового поражения/ Г.П. Демиденко - Справ. Киев: ВШ, 1989-287с.

2. Аварии и катастрофы. Предупреждение и ликвидация последствий: учеб. пособие в 3- книгах/ под редакцией С.К. Шойгу - М.: АСБ, 1996.

3. Гражданская оборона/ под редакцией Е.П. Шубина– М.: Просвещение, 1991-223с.

4. Шойгу С.К. Катастрофы и государство / С.К.Шойгу, Ю.Л. Воробьев и др. – М.: Энергоатомиздат, 1997.

5. Окружающая среда. Энциклопедический словарь – справочник. М.: Прогресс, 1993-640с.

6. Сильнодействующие ядовитые вещества и защита от них/ под редакцией В.М. Владимирова: Воениздат, 1989.

7. Рекомендации по защите населения на химически опасных объектах// Гражданская защита. 1996, №9, с. 75-86.

8. От СДЯВ к АХОВ// Военные знания, 1998 №5, с.35-36.

9. Методика прогнозирования масштабов заражения СДЯВ при авариях (разрушениях) на химически опасных объектах и транспорте. – М.: Госкомгидромет, 1990.

10. Сильнодействующие ядовитые вещества. Технические жидкости, ртуть. Методическая разработка. Библиотека журнала '' Военные знания ''. – М.:1998. - 72с.

11. Горишний В.А. Безопасность жизнедеятельности. Часть 2. Защита населения и территорий в ЧС: учеб. пособие/ В.А. Горишний, В.Б.Чернецов, В.А. Днепровский; под редакцией профессора К.Н. Тишкова– Н. Новгород, НГТУ, 1998. – 1140с.

12. Белов С.В. Безопасность жизнедеятельности: учебник для вузов/ С.В.Белов, А.И. Ильинская и др.; под общей редакцией С.Б. Белова, М.: Высш. шк., 1999- 448с.

13. Токсикологическая характеристика химических очагов // Гражданская защита. 1999, №11, с.32-34.

14. Внимание: химическая авария. Некот. вопросы ликвидации её последствий // Гражданская защита, 1999, №9, с36-38.
