7. Системы управления и регулирования. Использование структурных схем. Законы управления. Принципы управления, качество.

Структурные схемы САУ.

Структурные схемы САУ это графическое изображение САУ, где динамика процессов представлена в операторной форме в виде передаточных функций.

1. последовательное соединение

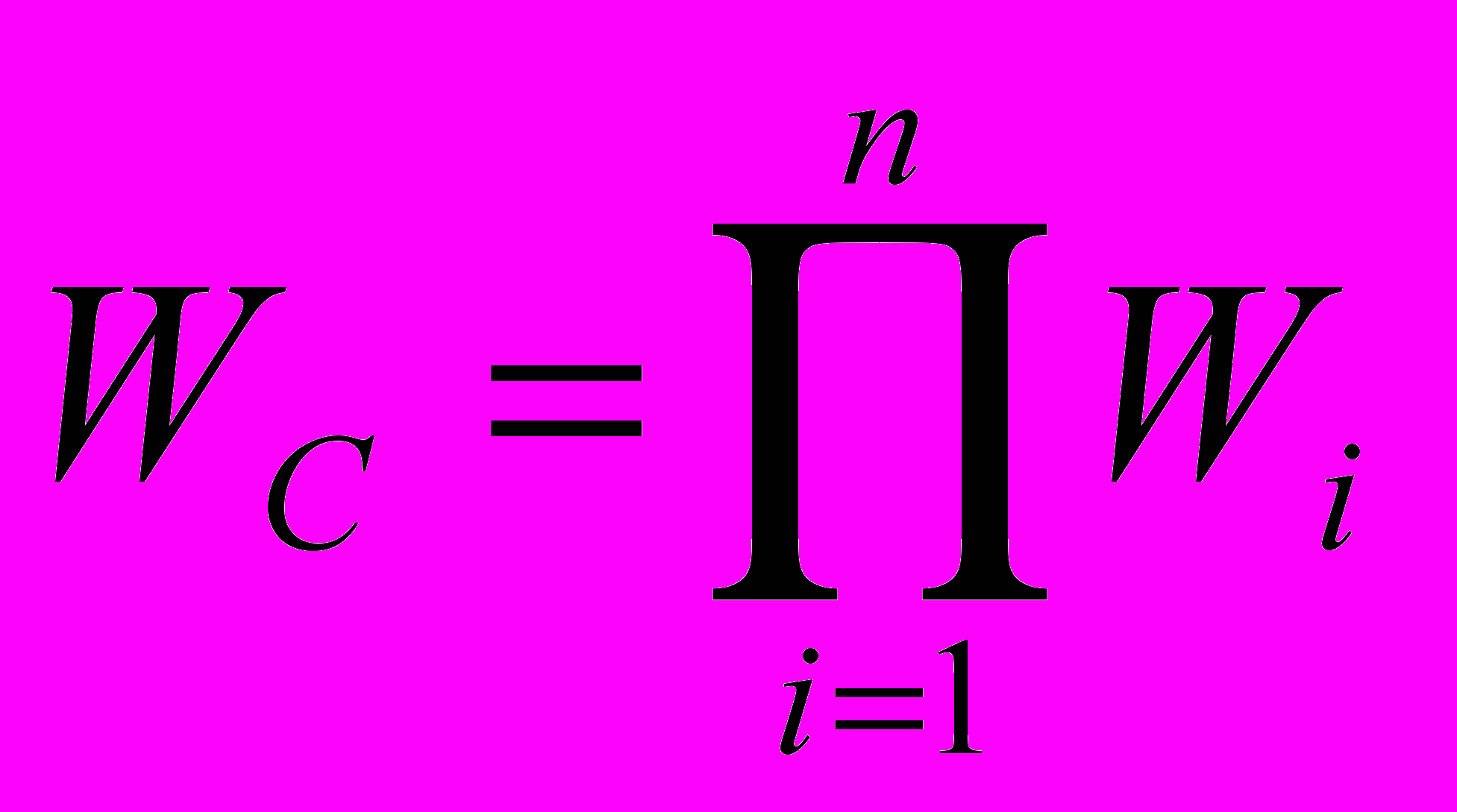

если последовательно соединено i звеньев, то .

2. параллельное соединение


3) передаточная функция системы с обратной связью:

Передаточная функция САУ с обратной связью.

Основные свойства преобразования структурных схем:

а

). Замена звеньев прямой и обратной связи.



б

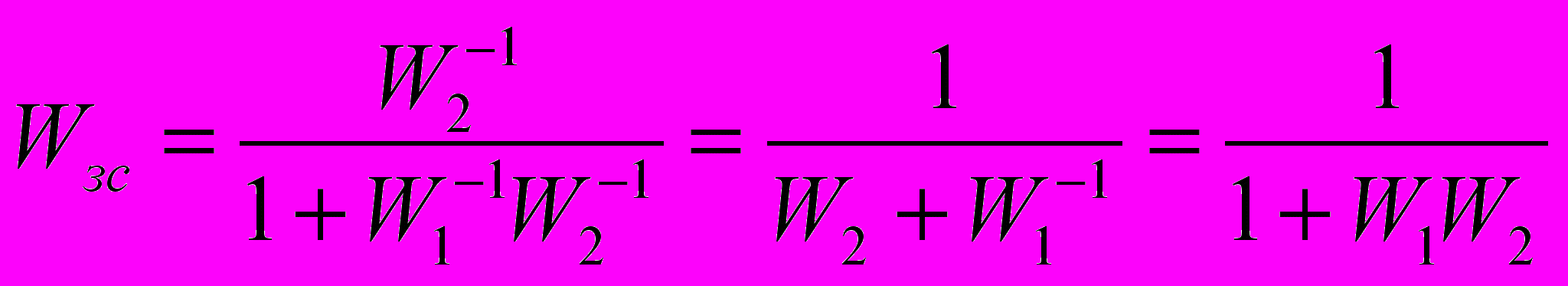

). Переход к единичной обратной связи.

П

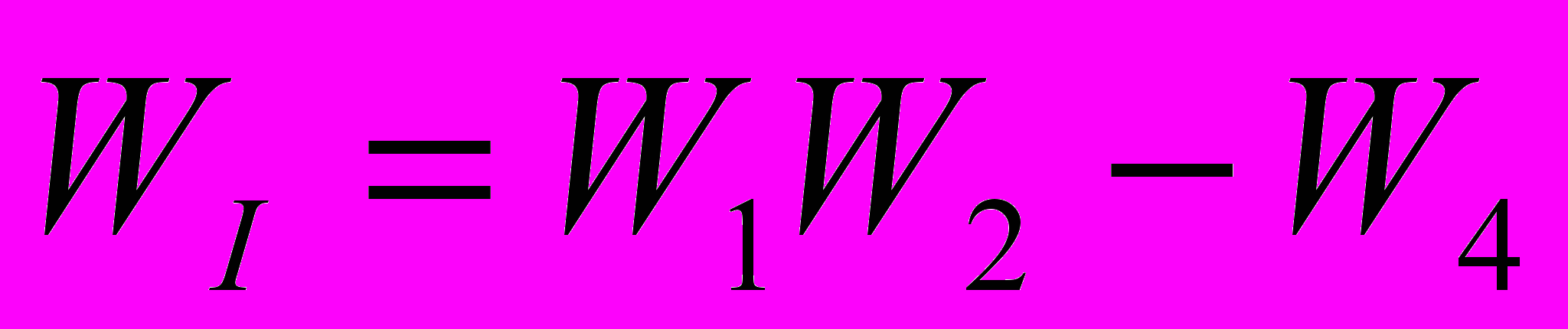

ример.








W₁



W₂











W₃





W₅



W₂








W₄

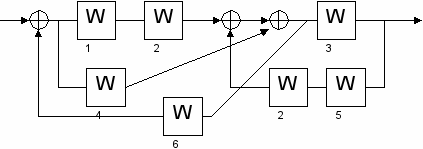

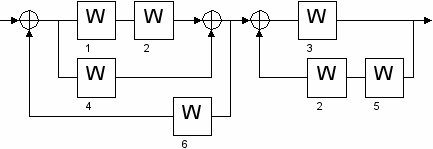

W₆

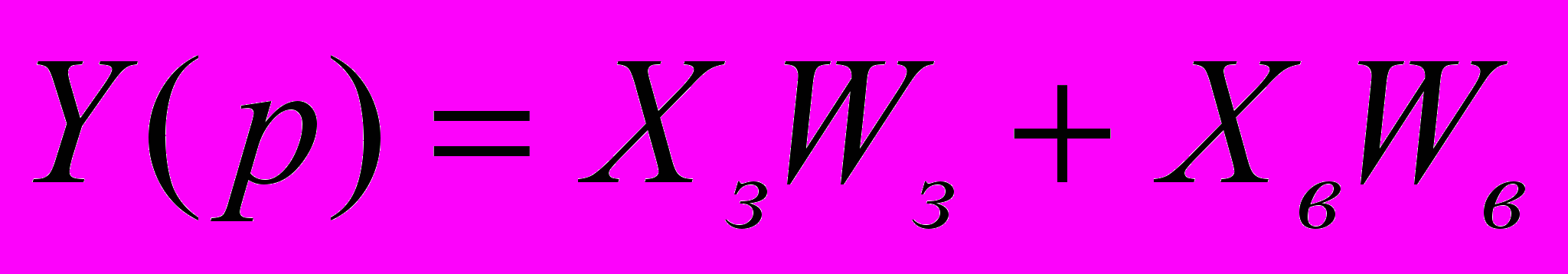

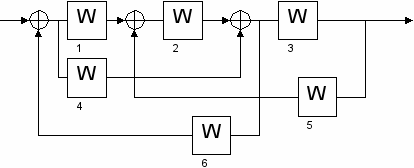

Передаточная функция типовой схемы.

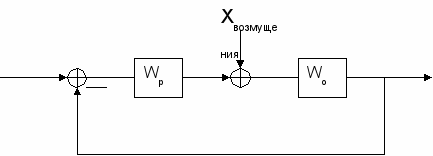

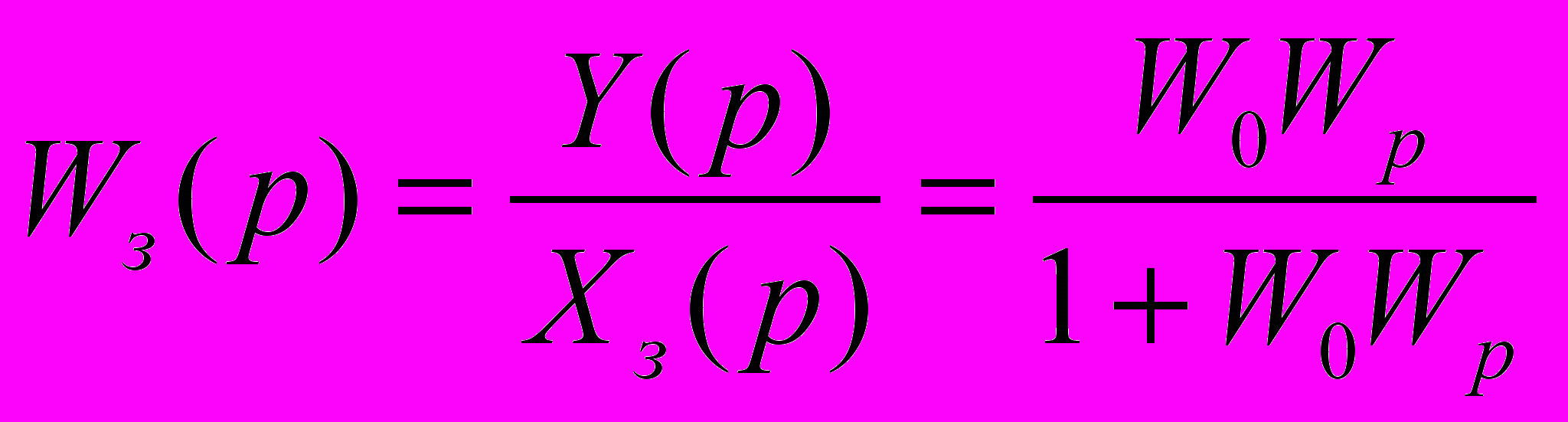

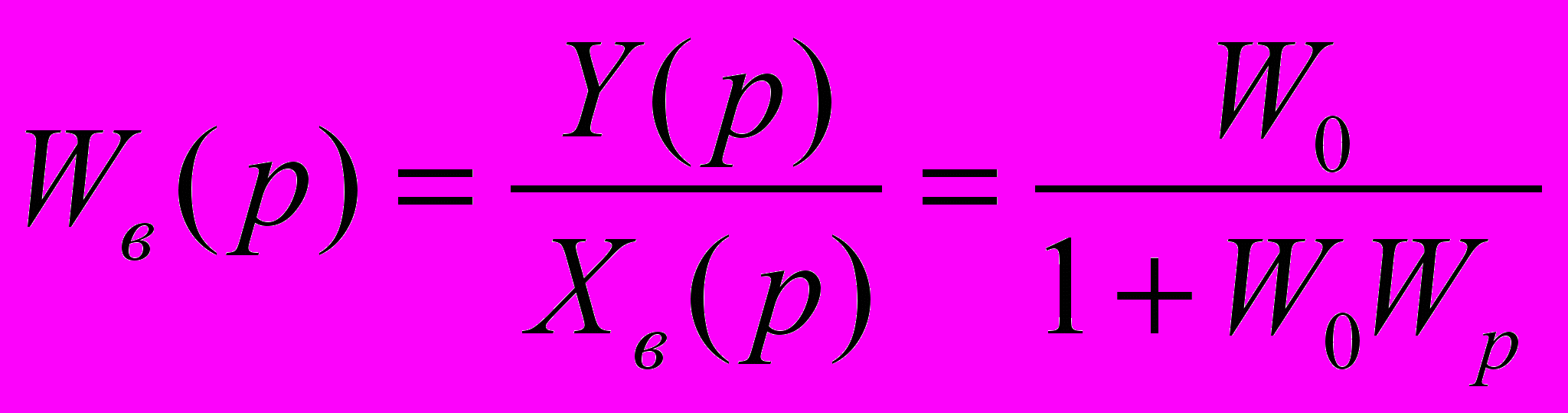

Передаточная функция по задающему воздействию:



Передаточная функция по возмущающему воздействию:

Типовые законы регулирования линейных систем

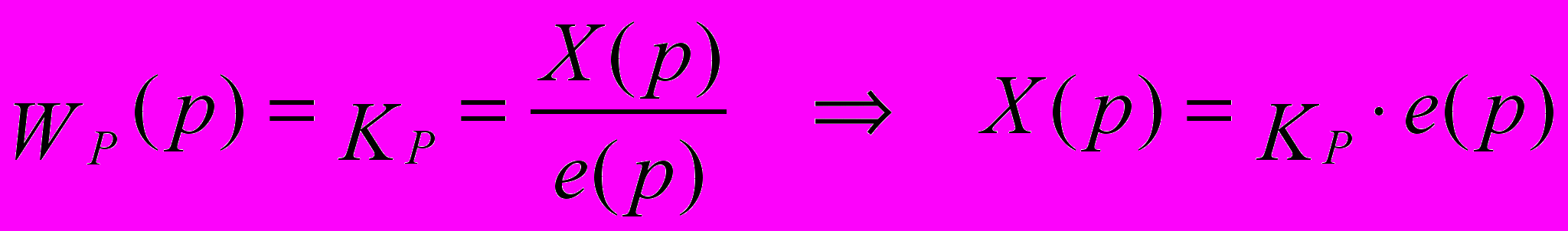

1. П (пропорциональный) – регулятор :


Преимуществами данного регулятора являются простота и быстродействие, а недостатком – ограниченная точность.

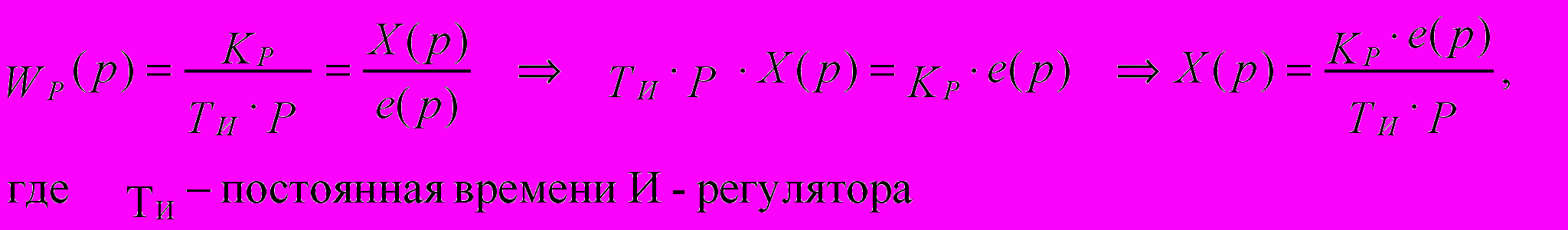

2. И ( интегральный ) – регулятор :


Преимуществом данного регулятора является лучшая по сравнению с П-регулятором точность установки режима, а недостатками – худшие по сравнению с П-регулятором показатели качества, а именно большая колебательность и меньшее быстродействие.

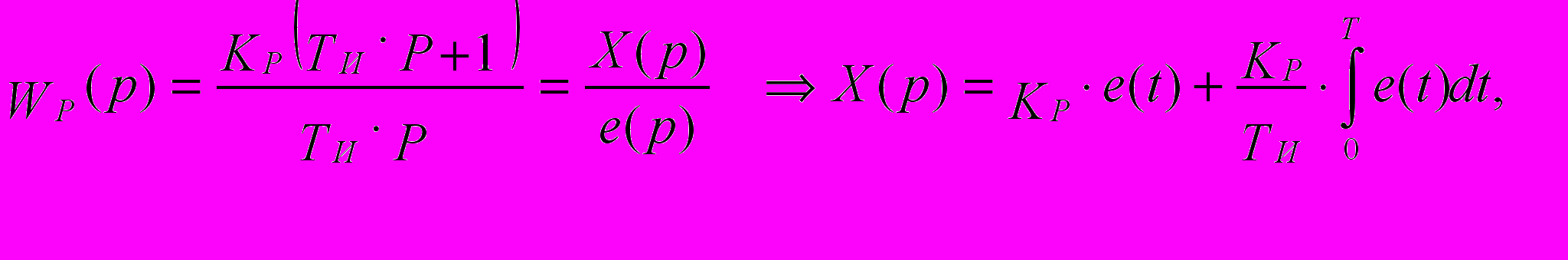

3. ПИ – регулятор :


Объединяет два регулятора П и И, следовательно обладает наилучшими свойствами по сравнению с вышеописанными регуляторами, а именно за счет П-составляющей улучшается показательные качества в переходном процессе, а за счет И-составляющей уменьшается ошибка регулирования  т.е. улучшается точность.

4. Д ( дифференциальный ) – регулятор : Преимуществом данного регулятора является то, что Х(р) зависит от дифференциальной ошибки и регулятор реагирует на малейшее изменение ошибки, однако


Очень большим недостатком является плохая помехоустойчивость(очень чувствительный)

На практике практически не используется в чистом виде , как и идеальное дифференцирующее звено.

Чаще всего используется

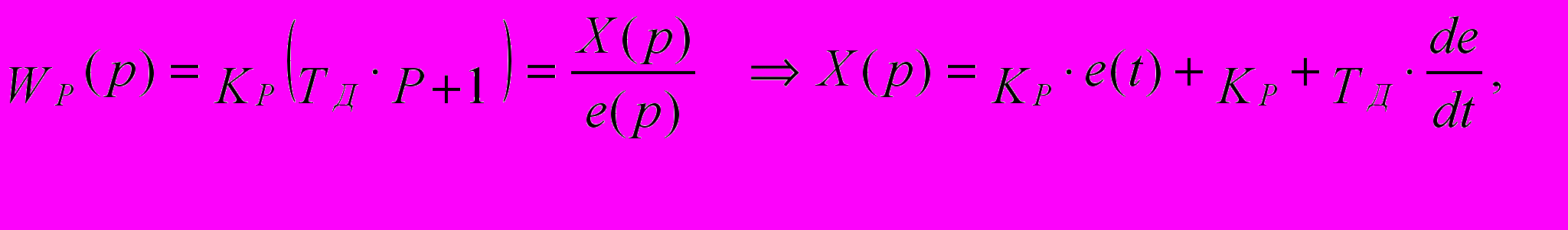

5. ПД – регулятор :


Объединяет два регулятора П и Д, за счет П-составляющей уменьшается чувствительность регулятора, а за счет Д-составляющей – лучшее быстродействие, недостатком является ограниченная точность.

Оценка качества регулирования

Качество любой системы регулирования определяется величиной ошибки:

x(t) = g(t) - y(t) = _x(p) g(t)

Но функцию ошибки x(t) для любого момента времени трудно определить, поскольку она описывается с помощью ДУ системы - _x(p) - высокого порядка, и зависит от большого количества параметров системы. Поэтому оценивают качество САР по некоторым ее свойствам, определяют которые с помощью критериев качества.

Критериев качества регулирования много. Их разделяют на 4 группы:

1. Критерии точности - используют величину ошибки в различных типовых режимах.

2. Критерии величины запаса устойчивости - оценивают удаленность САР от границы устойчивости.

3. Критерии быстродействия - оценивают быстроту реагирования САР на появление задающего и возмущающего воздействий.

4. Интегральные критерии - оценивают обобщенные свойства САР: точность, запас устойчивости, быстродействие.


Существует два основных подхода к оценке качества:

1. Первый использует информацию о временных параметрах системы: h(t), w(t); расположение полюсов и нулей ПФ замкнутой системы (s).

2. Второй использует информацию о некоторых частотных свойствах системы: полоса пропускания; относительная высота резонансного пика; и т.д.
