RAID уровней 4 и 5

RAID 4 исправляет некоторые недостатки технологии RAID 3 за счет использования больших сегментов информации, распределяемых по всем дискам, за исключением диска с информацией четности. При этом для небольших объемов информации используется только диск, на котором находится нужная информация. Это означает, что возможно одновременное исполнение нескольких запросов на чтение. Однако запросы на запись порождают блокировки при записи информации четности. RAID 4 используется крайне редко.

Технология RAID 5 очень похожа на RAID 4, но устраняет связанные с ней блокировки. Различие состоит в том, что информация четности распределяется по всем дискам массива. В данном случае возможны как одновременные операции чтения, так и записи.

Данная технология хорошо подходит для приложений, которые работают с небольшими объемами данных, например, для систем обработки транзакций.

Диск 1	Диск 2	Диск 3	Диск 4	Диск 5
Сегмент четности	Сегмент 1	Сегмент 2	Сегмент 3	Сегмент 4
Сегмент 5	Сегмент четности	Сегмент 6	Сегмент 7	Сегмент 8
Сегмент 9	Сегмент 10	Сегмент четности	Сегмент 11	Сегмент 12

рис. 4. Распределение данных по дискам для RAID 5.

Преимущества и недостатки основных уровней RAID

Уровень RAID	Механизм обеспечения надежности	Эффективная емкость массива	Производительность	Область применения
0	-	100%	высокая	приложения без существенных требований к надежности
1	зеркалирование	50%	высокая или средняя	приложения без существенных требований к стоимости
3	четность	80%	средняя	приложения, работающие с большими объемами данных (графика, CAD/CAM и пр.)
5	четность	80%	средняя	приложения, работающие с небольшими объемами данных (обработка транзакций)

Составные RAID массивы

У основных уровней RAID есть свои достоинства и недостатки. И вполне понятно, почему инженеры стали мечтать о таком RAID, который бы объединял достоинства нескольких уровней. Составной RAID массив – это чаще всего сочетание быстрого RAID 0 с надежным RAID 1, 3 или 5. Итоговый массив действительно обладает улучшенными характеристиками, но и платить за это приходится повышением стоимости и сложностью решения.

Составной RAID строится так: сначала диски разделяются на наборы (set). Затем на основе каждого из наборов строятся простые массивы. А завершается все объединением этих массивов в один мегамассив. Запись типа X+Y означает, что сначала диски объединены в RAID уровня X, а затем несколько RAID X массивов объединены в RAID уровня Y.

RAID 0+1 (01) и 1+0 (10)

RAID 0+1 часто называют «зеркалом страйпов», а RAID 1+0 – «страйпом зеркал» (нормальное русское «чередование» практически не используется, сменившись американизмом). В обоих случаях используются две технологии – чередование и зеркалирование, но результаты разные.

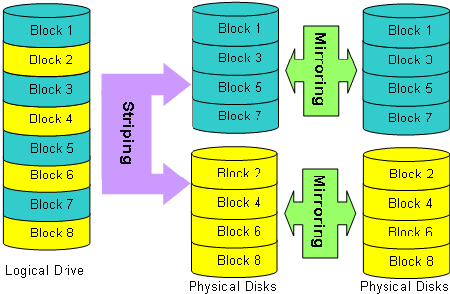

Структура RAID 0+1

RAID 0+1 обладает высокой скоростью работы и повышенной надежностью, поддерживается даже дешевыми RAID контроллерами и является недорогим решением. Но по надежности несколько лучше RAID 1+0. Так, массив из 10 дисков (5 по 2) может остаться работоспособным пи отказе до 5 жестких дисков!

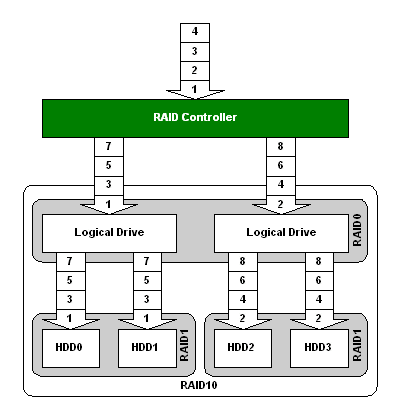

Структура RAID 1+0

Основной недостаток этих массивов – низкий процент использования емкости накопителей – всего 50%. Но для домашних систем именно RAID 01 или 10 может оказаться оптимальным решением.

RAID 0+3 (03) и 3+0 (30)

С этими массивами у производителей наблюдается путаница. Довольно часто вместо 0+3 или 3+0 указывают более привлекательное число 5+3 (53). Не верьте!

По идее сочетание чередования и RAID 3 дает выигрыш в скорости, но он довольно мал. Зато система заметно усложняется. Наиболее простой уровень 3+0. Из двух массивов RAID 3 строится страйп, и минимальное количество требуемых дисков – 6. Получившийся RAID 3+0 с точки зрения надежности лучше, чем 0+3.

Достоинства этих комбинаций в довольно высоком проценте использования емкости дисков и высокой скорости чтения данных. Недостатки – высокая цена, сложность системы.

RAID 0+5 (05) и 5+0 (50)

Что будет, если объединить чередование с распределенной четностью с обыкновенным чередованием? Получится быстрая и надежная система. RAID 0+5 представляет собой набор страйпов, на основе которых построен RAID 5. Такая комбинация используется редко, так как практически не дает выигрыша ни в чем. Широкое распространение получил составной RAID массив 5+0.

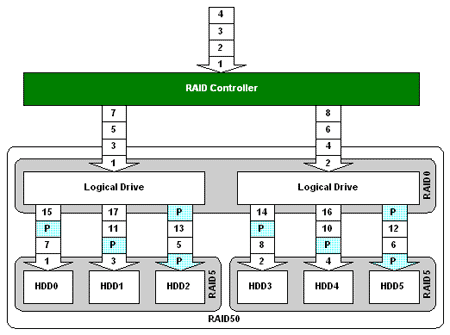

Структура RAID 5+0

Чаще всего это два массива RAID 5, объединенных в страйп. Такая конфигурация позволяет получить высокую производительность при работе с файлами малого размера. Типичный пример – использование в качестве WEB-сервера.

RAID 1+5 (15) и 5+1 (51)

Этот уровень построен на сочетании зеркалирования или дуплекса и чередования с распределенной четностью. Основная цель RAID 15 и 51 – значительное повышение надежности. Массив 1+5 продолжает работать при отказе трех накопителей, а 5+1 - даже при потере пяти из восьми жестких дисков! Платить приходится большим количеством неиспользуемой емкости дисков и общим удорожанием системы.

Чаще всего для построения RAID 5+1 используют два контроллера RAID 5, которые зеркалируют на программном уровне, что позволяет снизить затраты.
