Содержание


Vi.автоматизированная информационная система "абитуриент" 49
Проблемы информатизации образования в регионе и пути их решения
Стратегическая цель
1. Целью первого
1). В области информационного обеспечения
3). В области кадрового обеспечения
5. Цель пятого
При реализации проекта необходимо решить ряд задач
6. Основная цель шестого
ОПЫТ СОЗДАНИЯ И ЭКСпЛУАТАЦИИ РЕГИОНАЛЬНОЙ ОБРАЗОВАТЕЛЬНОЙ СЕТИ ПЕРЕДАЧИ ДАННЫХ КЕМЕРОВСКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА
Исследование состояния телекоммуникационной среды, оценка экономической эффективности использования различных телекоммуникационн
Зао «тск»
Создание интегрированной аналитической системы управления кемгу
Характеристика состояния уже существующей АСУ-ВУЗ
Обзор комплексных систем, предлагаемых сторонними разработчиками
4.4. Принципы построения
Структура полного комплекта отчетных документов в ЖЦ базовой версии сложного ПС на базе стандартов ISO 12207 и ISO 9000-3
Расчет трудозатрат на разработку подсистемы "Кадры сотрудников"
Автоматизированная информационная система "абитуриент"
Формирование плана набора на специальности и расписания экзаменов
...
Полное содержание
Подобный материал:
  1   2   3   4   5   6   7   8


Содержание

I.Введение 5

II.ПРОБЛЕМЫ ИНФОРМАТИЗАЦИИ ОБРАЗОВАНИЯ В РЕГИОНЕ И ПУТИ ИХ РЕШЕНИЯ 6

III.ОПЫТ СОЗДАНИЯ И ЭКСпЛУАТАЦИИ РЕГИОНАЛЬНОЙ ОБРАЗОВАТЕЛЬНОЙ СЕТИ ПЕРЕДАЧИ ДАННЫХ КЕМЕРОВСКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА 12

IV.ИССЛЕДОВАНИЕ СОСТОЯНИЯ ТЕЛЕКОММУНИКАЦИОННОЙ СРЕДЫ, ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ РАЗЛИЧНЫХ ТЕЛЕКОММУНИКАЦИОННЫХ КАНАЛОВ В КУЗБАССКОМ РЕГИОНЕ 18

V.СОЗДАНИЕ ИНТЕГРИРОВАННОЙ АНАЛИТИЧЕСКОЙ СИСТЕМЫ УПРАВЛЕНИЯ КЕМГУ 22

1.Общие положения 22

2.Характеристика состояния уже существующей АСУ-ВУЗ 23

3.Обзор комплексных систем, предлагаемых сторонними разработчиками 24

3.1. Система "Университет" 25

3.2. ИИАС управления вузом 25

4.Назначение, цель и основные принципы построения ИАС 26

4.1. Назначение 26

4.3. Цель. 27

4.4. Требования к современной информационной системе высшего учебного заведения 27

4.4. Принципы построения 28

4.5. Требования к разработке 29

4.6. Требования к интерфейсу пользователя 30

4.7. Требования к документации 30

5.Предлагаемая структура ИАС КемГУ 31

5.1. Характеристика объектов информатизации 31

5.2. Информационно-техническая основа ИАС в КемГУ. 33

5.3. Основные подсистемы и их интеграция. 34

6.Трудозатраты на создание системы 39

7.Заключение 39

Структура полного комплекта отчетных документов в ЖЦ базовой версии сложного ПС на базе стандартов ISO 12207 и ISO 9000-3 41

Этап 1. Системный анализ проекта ПС 41

Этап 2. Предварительное (пилотное) проектирование базовой версии ПС. 41

Этап 3. Детальное проектирование базовой версии ПС 42

Этап 4. Кодирование (программирование), отладка и разработка документации компонентов базовой версии ПС 43

Этап 5. Интеграция (комплексирование) и комплексная отладка базовой версии ПС 43

Этап 6. Испытания и документирование базовой версии ПС 44

Этап 7. Внедрение и поддержка разработчиками процесса эксплуатации версии ПС пользователями 44

Этап 8. Сопровождение и развитие базовой версии ПС 45

Расчет трудозатрат на разработку подсистемы "Кадры сотрудников" 46

VI.АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННАЯ СИСТЕМА "АБИТУРИЕНТ" 49

1.Условия эксплуатации системы 50

2.Настройка на конкретную среду 51

Формирование словарей 51

Формирование списка серии и номеров недействительных аттестатов 52

Формирование плана набора на специальности и расписания экзаменов 53

3.Прием документов 53

Ввод анкеты 53

Проверка подлинности аттестата 54

Просмотр/корректировка сведений об абитуриенте 54

Формирование списков, сводок 55

4.Вступительные испытания 55

Формирование ведомостей 55

Ввод и обработка оценок 55

Формирование справок и сводок 56

Ведение журнала сдачи экзаменов абитуриентом 56

5.Зачисление 56

Формирование списков и предварительных сводок 56

Формирование протоколов и приказов 56

Формирование сводок 57

6.Механизм формирования документов 57

VII.ТЕХНИЧЕСКОЕ ЗАДАНИЕ на разработку подсистемы "Управление кадрами сотрудников" 58

1.Общие сведения о проекте 58

1.1. Полное наименование проекта 58

1.2. Назначение и цель разработки подсистемы 58

1.3. Основание для выполнения и финансирования проекта ПС 58

1.4. Организация-заказчик проекта 58

1.5. Организация-головной исполнитель и соисполнители проекта 58

1.6. Общие сроки выполнения проекта 59

2.Общие технические требования и базовые нормативные документы для выполнения проекта ПС 59

3.Характеристики объекта информатизации 59

3.1. Краткие сведения об объекте информатизации 59

3.2. Сведения об условиях эксплуатации объекта информатизации и характеристиках окружающей среды 60

3.3. Общие требования к информационной системе 60

4.Детальные спецификации требований к функциям, компонентам и эксплуатационным характеристикам подсистемы 64

4.1. Требования к структуре и функционированию подсистемы 64

5.Специальные требования к аппаратной и операционной платформам для реализации подсистемы 72

6.Требования к содержанию, оформлению и обозначениям эксплуатационной и технологической документации 73

7.Требования к составу и содержанию работ по внедрению подсистемы в эксплуатацию 73

8.Этапы, сроки и график выполнения основных работ 73

Приложение 1т 75

Приложение 2т 77

Приложение 3т 78

Приложение 4т 80

Приложение 5т 92

Приложение 6т 94

Приложение 7т 95

Приложение 8т 97

Приложение 9т 98

Приложение 10т 100

Приложение 11т 101

Приложение 12т 103

Приложение 13т 105



  1. Введение

Построение информационной компьютерной сети на основе Интернет-технологий для задач управления университетским образовательным комплексом является задачей трудной и многоплановой. Кроме собственно информационной составляющей, немаловажную, а в некотором смысле и основополагающую роль играет построение региональной образовательной сети. Эту задачу Кемеровский госуниверситет решает начиная с 1997 г., когда по программе правительства РФ и Института Открытое Общество (фонд Сороса) в КемГУ был открыт центр Интернет. В конце 2000 г. сдана в эксплуатацию основная часть высокопроизводительной телекоммуникационной сети, объединяющей все на этот момент открытые филиалы.

В настоящее время КемГУ ставит задачи информатизации региона, опираясь на данную сеть более широко, что нашло отражение в ряде работ, опубликованных в сборниках всероссийских и международных конференций. Часть из этих материалов приведена ниже.


  1. ПРОБЛЕМЫ ИНФОРМАТИЗАЦИИ ОБРАЗОВАНИЯ В РЕГИОНЕ И ПУТИ ИХ РЕШЕНИЯ

Кемеровский госуниверситет является ведущим вузом России по развитию региональной университетской сети. За последние пять лет КемГУ в рамках проекта создания региональной вузовской системы организовал филиалы в городах Новокузнецк, Белово, Анжеро-Судженск и Прокопьевск. Последовательно развивая идею непрерывного образования (являясь головным вузом России), университет сформировал в этих городах центры непрерывного образования, слагающиеся в региональную систему ЦНО. Большое внимание в последние годы уделяется системе дистанционного образования. Создан и успешно развивается институт дистанционного образования.

В Кемеровской области по проектам НСКТ НВШ «Создание Национальной сети компьютерных телекоммуникаций для науки и высшей школы» и «Института открытое общество» «Развитие Интернет – технологий для подключения образовательных, библиотечных, административных структур, музеев и учреждений здравоохранения городов Кемеровской области» была построена региональная высокоскоростная сеть передачи данных с выходом в Интернет для учреждений образования, науки, культуры и медицины. Эта образовательная сеть соединяет все филиалы университета. Важной особенностью этих проектов явилось создание городских точек доступа для подключения к образовательной сети других учреждений.

Поэтому на данный момент назрела необходимость и объективные условия для организации единого информационного пространства крупного учебного и научно – образовательного комплекса на базе Интернет – технологий [1-2]. Это будет являться важным звеном в развитии научно-образовательного процесса Кузбасса, в целом.

Последнее время в КемГУ проводится активная работа по информационному наполнению телекоммуникационной инфраструктуры. Для этого университет принимает участие в различных международных, российских и отраслевых проектах. В рамках проекта Международного Банка Реконструкции и Развития "Формирование организационной структуры и системы управления региональным комплексом непрерывного образования" КемГУ продолжает создание (одного из наиболее крупных в России) образовательного комплекса. Информационное обеспечение процессов управления, образования и научных исследований является одной из важнейших задач этого проекта.

В рамках решения других задач федерального уровня рассматриваются вопросы:
  1. Создания прототипа распределенной системы научно-методического и информационного обеспечения сельских школ Кемеровской области на базе образовательной телекоммуникационной сети.
  2. Развития системы дистанционного образования Кузбасса.
  3. Разработка информационно-аналитической системы управления вузом с филиалами.
  4. Разработки системного проекта и плана создания первой очереди развертывания региональной компоненты (инфраструктуры) федеральной информационно-образовательной среды (на ближайшие 3-5 лет) в Кузбасском регионе.
  5. Создания Интернет-экспозиций научно-исследовательских программ и наукоемких разработок вузов Кузбасса.
  6. Создания научно-образовательного атласа Кузбасса, на основе ГИС технологий.

Стратегическая цель всех проектов состоит в объединении информационно-образовательных и научных ресурсов Кузбасского региона в единое информационно-образовательное пространство. Объединение информационных ресурсов региона создает условия для повышения качества обучения, развития дистанционного образования, снижения затрат на организацию и управление учебным процессом, создание межвузовских, отраслевых и региональных информационных систем, для своевременного принятия решений.

1. Целью первого проекта является преодоление различий в подготовке учащихся городских и сельских школ и в обеспечении учебной, правовой и нормативной документацией преподавателей и руководящих работников общеобразовательных учреждений. Одной из серьезных проблем в области образования является низкий уровень образовательных услуг, который предоставляется как сельским, так и многим городским и малокомплектным школам. Отсутствие компьютерной техники, соответствующих телекоммуникаций лишает преподавателей и учащихся доступа к богатейшим информационным ресурсам, накопленным как в нашей стране, так и за рубежом. Профессиональный рост педагогов в условиях информационного "голода" весьма осложнен. В связи с этим меры, направленные на развитие образовательной сферы, актуальны и заслуживают внимания, как со стороны правительства страны, так и со стороны администраций регионов.

Задачи, которые предлагается решить для достижения поставленных целей в рамках данного корпоративного проекта, состоят в следующем:

1). В области информационного обеспечения:
  • исследование современной типовой (сельской, малокомплектной, городской) школы и выявление проблем, решение которых невозможно без применения современных информационных технологий;
  • создание электронных библиотек учебно-методических, научно-методических и образовательных материалов, созданных в рамках проекта;
  • апробация методик дистанционного обучения, оценка возможностей по широкому внедрению данных методик.

2). В области нормативно-правового обеспечения:
  • разработка нормативных документов, регламентирующих состав, принципы работы и методику создания распределенных образовательных систем;
  • разработка положения по государственному тестированию школьников на базе сети Internet.

3). В области кадрового обеспечения:
  • Разработка и внедрение методики подготовки преподавательских кадров.

Актуальность проекта состоит в том, что затрагиваемые в нем вопросы определены на самом высоком государственном уровне. Это и вопросы развития телекоммуникационной инфраструктуры регионов, и вопросы информатизации сельских школ, и проблемы дистанционного обучения и информационное обеспечение системы образования. Задачи, решаемые проектом, коррелируют с целями и задачами ЮНЕСКО по развитию демократических принципов и созданию открытого информационного общества. Важным шагом в направлении развития образовательных задач стала поддержка ЮНЕСКО по созданию в КемГУ кафедры по новым информационным технологиям для нужд образования и науки в Кемеровской области.

2. Чтобы реализовать права человека в получении знаний, смене профессий в течение жизни необходимо развивать новые формы в системе непрерывного образования. Перспективная система образования должна быть способна не только вооружать знаниями обучающегося, но и, вследствие постоянного и быстрого обновления знаний в наше время, формировать потребность в самостоятельном непрерывном овладении ими, умениями и навыками самообразования, а также самостоятельный и творческий подход к знаниям в течение всей активной жизни человека. Таким образом, образование должно стать таким социальным институтом, который был бы способен предоставить человеку различные виды образовательных услуг, позволяющих учиться непрерывно, обеспечивать широким массам возможность получения послевузовского и дополнительного образования.

Бурное развитие научно-технического прогресса, информатизация общества требуют значительного повышения образовательного уровня работающих, расширения подготовки специалистов высокой квалификации. В связи с этим все более возрастает спрос на получение образования, как узкопрофессионального, так и классического университетского.

Сегодня академической общественностью России признано, что важным и перспективным направлением развития системы образования является широкое внедрение методов дистанционного обучения (ДО) на основе использования современных педагогических, перспективных информационных и телекоммуникационных технологий. Это особенно актуально в условиях стран и регионов, имеющих обширную территорию, например, таких как Кузбасс.

Поэтому целью второго проекта является создание информационно-образовательной среды в сети Интернет и развитие системы дистанционного образования на базе региональной телекоммуникационной сети, которая связывает КемГУ и его филиалы в основных городах Кемеровской области, при главной ориентации на максимальное удовлетворение образовательных потребностей учащихся по самому широкому диапазону учебных курсов, специальностей, уровней образования, учебных заведений, и информационных ресурсов, независимо от места нахождения как учащегося, так и образовательного учреждения, с использованием современных информационных и телекоммуникационных технологий. Эта система ДО должна представлять собой фактически региональное учебное заведение, работающее в среде Интернет, поскольку Интернет-технология является наиболее универсальной и перспективной технологией, обеспечивающей доступ в систему дистанционного обучения как обучающегося, так и преподавателя на любом уровне (внутривузовском, городском, областном и т.д.).

3. Повышение качества образовательного процесса в вузе тесно связано с необходимостью своевременного контроля состояния учебного процесса и социально-бытового обеспечения студентов. Решение указанной проблемы потребует образование информационных ресурсов вуза и создание системы их оперативной обработки и анализа с целью прогнозирования качества образования и социально-бытовых условий в вузе.

Главной целью третьего проекта является создание информационно-аналитической системы (ИАС) управления вузом с филиалами на базе региональной коммуникационной сети. ИАС должна строиться в соответствии с принятой в КемГУ концепцией построения информационно-аналитической системы управления Кемеровским госуниверситетом и должна включать подсистемы “Абитуриент”, “Деканат”, “Учебная часть”, "Управление кадрами сотрудников", "Отдел кадров студентов" и "Планово-финансовое управление" (блок "управление штатным расписанием").

Проблема состоит в интеграции информационных ресурсов вуза, региона и отрасли в единое информационно пространство. Предложенная авторами концепция в области информатизации образования опирается на следующие решения:
  • создание для всех задач управления образовательным процессом в вузе единой базы данных;
  • применение Internet/Intranet технологий в качестве средства использования информационных ресурсов;
  • ориентацию на постепенную интеграцию базы данных вуза в региональные базы данных и в распределенную базу данных Минобразования РФ;
  • открытость системы для разработки новых приложений.

4. Предметом исследований в четвертом проекте являются телекоммуникационные и информационные ресурсы Кемеровской области, предназначенные для интеграции в единую телекоммуникационную структуру России на ближайшую среднесрочную перспективу развития.

Среди приоритетных вопросов рассматриваются:
  • изучение перспектив развития сегментов телекоммуникационной среды (наземный сегмент, спутниковый сегмент);
  • состояние связности внутри Кузбасского региона;
  • использование телекоммуникационных каналов и оценка их экономической эффективности при использовании в Кузбасском регионе (выделенные каналы, коммутируемые каналы, VSAT – технологии, модемные радиоканалы, телевизионные каналы, альтернативные каналы);
  • организационные структуры региона, обеспечивающие предоставление телекоммуникационных услуг (научные учреждения системы образования, организации высшей школы, другие образовательные учреждения и коммерческие организации);
  • нормативно-правовые основы взаимодействия организационных структур с конечными пользователями телекоммуникационной среды.

5. Цель пятого проекта - разработать единую концепцию, технологию и прототип информационного портала, ориентированного на удаленный доступ к банку данных о научных работах и наукоемких разработках Кузбасса.

На базе будущей интернет-экспозиции предполагается организовывать и проводить конкурсы проектов в региональную научно-техническую и научно-гуманитарную программу «Кузбасс», в межрегиональную программу НИР «Алтай-Кузбасс», другие программы и конкурсы проектов.

Основной задачей проекта является обеспечение информационной поддержкой научных коллективов Кемеровской области, представление результатов работ широкому кругу общественности, привлечение инвесторов для выполнения фундаментальных и практических научных исследований.

При реализации проекта необходимо решить ряд задач:
  • создать базу данных о НИР и наукоемких разработках, выполненных ранее и выполняемых в настоящее время вузами Кузбасса, результаты которых могут представлять интерес потребителям научной продукции;
  • создать портал на сервере Кемеровского государственного университета и его зеркало на сервере Новокузнецкого филиала КемГУ с базой данных о НИР и наукоемких разработках вузов Кузбасса;
  • наполнить портал и его зеркало информацией о НИР, выполняемых вузами Кузбасса, о действующих в регионе научных программах, конкурсах проектов, научных конференциях, школах молодых ученых и т.п.;
  • разработать сервер научных конференций и зарегистрировать его в “РОСИНФОРМРЕСУРС”.

Информационный портал позволит информировать научную общественность региона о выполняемых и планируемых научных программах и проектах, проводить конкурсы научных проектов в региональные программы, рекламировать научную продукцию ВУЗов Кузбасса с целью поиска покупателей и инвесторов в создаваемые наукоемкие технологии.

6. Основная цель шестого проекта – дать развернутую картографическую характеристику системы образования Кемеровской области для использования в задачах планирования и управления, на основе современных информационных технологий.

Задачи проекта:
  • составление свода современной статистической информации о состоянии, уровне развития и динамике развития системы образования Кузбасса;
  • представление аналитического материала для разработки федеральных и региональных научно-образовательных и социально-экономических программ;
  • проведение аналитических работ в интересах национального территориального планирования и управления образованием.

Решению поставленных задач во многом способствует то обстоятельство, что Кемеровский госуниверситет является:
  • ведущим вузом России по созданию регионального образовательного университетского комплекса;
  • головным в РФ по развитию системы непрерывного образования;
  • головной организацией Кузбасского научно-образовательного комплекса. Этому же способствует наличие Центра НИТ в составе Кемеровского госуниверситета, оснащенного необходимой техникой и имеющего подготовленных высококвалифицированных специалистов. Кроме того, университетский Центр Интернет обслуживает региональную образовательную сеть передачи данных, ведет активные разработки по созданию информационных ресурсов как областного, так и федерального уровней.



  1. ОПЫТ СОЗДАНИЯ И ЭКСпЛУАТАЦИИ РЕГИОНАЛЬНОЙ ОБРАЗОВАТЕЛЬНОЙ СЕТИ ПЕРЕДАЧИ ДАННЫХ КЕМЕРОВСКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА

Кемеровский государственный университет (КемГУ) является одним из крупнейших учебных заведений Сибирского региона, обладая сетью филиалов, расположенных во всех крупных городах Кузбасса. На сегодняшний день КемГУ выступает инициатором и организатором создания единого информационного пространства в системе высшего образования Кузбасса.

С 1996 года Центр Интернет (УЦИ) и Центр новых информационных технологий (ЦНИТ) КемГУ участвует в реализации федеральных и региональных программ образования единого информационного поля [3] – [6], а именно: федеральной программе - «Создание национальной сети компьютерных телекоммуникаций для науки и высшей школы» (1996), совместной программе правительства РФ и института «Открытое общество», фонд Сороса – «Университетские центры Интернет» (1997), региональной программе – «Развитие Интернет-технологий для подключения образовательных, библиотечных, административных структур, музеев и учреждений здравоохранения городов Кемеровской области» (1998) и других. Основной задачей этих программ является создание и развитие сетей передачи данных, предназначенных для доступа организаций образования, науки, культуры, здравоохранения, средств массовой информации в Российские и международные информационные сети, совершенствование сетевой инфраструктуры и информационного наполнения, создание условий для доступа широкого круга граждан к мировым информационным ресурсам на базе Интернет/Интранет – технологий.

Одним из основных этапов становления информационного пространства Кемеровской области являлось построение магистральной сети передачи данных, связывающей города Анжеро-Судженск, Кемерово, Ленинск-Кузнецкий, Белово и Новокузнецк. В этих городах предусматривалось создание опорных точек доступа во всемирную сеть Интернет и дальнейшее самостоятельное развитие городских сетей передачи данных, основанных на технологии Radio Ethernet (2/11 Мбит/сек). Применение технологии Radio Ethernet позволяет использовать новейшие программные средства для обмена различной информацией от данных в текстовом виде до видеоконференций. Опорные точки доступа в Интернет планировалось располагать в филиалах КемГУ городов Анжеро-Судженск, Белово, Новокузнецк. В качестве пользователей городской сети должны выступать: администрации городов, учебные заведения, библиотеки, учреждения здравоохранения и др.

Сданная в эксплуатацию в августе 1999 года областная сеть передачи данных [7] – [8] имеет пропускную способность 2 Мбит/с, объединяет городские сети городов Кемерово, Новокузнецк, Анжеро-Судженск, Белово и подключена к Интернет через магистральный канал сети RBNet пропускной способности 256 Кбит/с (Рис. 1). Региональные магистральные каналы базируются на аналоговых радиорелейных линиях, покрывающих всю Кемеровскую область и принадлежащих федеральному государственному предприятию связи «Областной радиотелевизионный передающий центр» (ОРТПЦ), с использованием отечественных модемов MD-DAV, которые позволяют передавать данные со скоростью до 2 Мбит/с по аналоговым радиорелейным линиям путем их доуплотнения. Технологическая схема построения магистральных каналов представлена на рисунке 2.

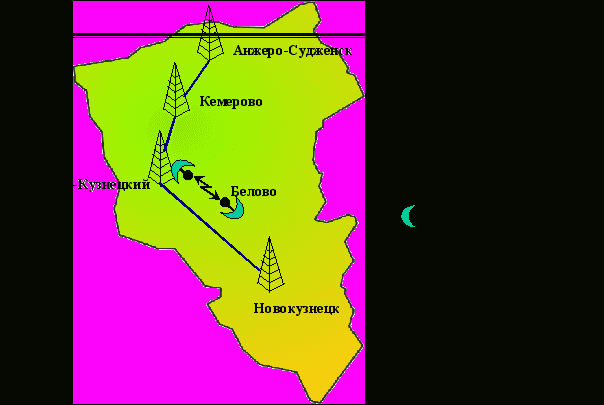

Рис. 1. Схема региональной сети передачи данных

Областная магистраль построена на следующем оборудовании:
  1. Маршрутизаторы Cisco Systems – модели Cisco 4500 M, Cisco 3640, Cisco 2611.
  2. Мультиплексоры E1 RAD FDC – 24.
  3. Радиорелейные модемы E1 MD-DAV-01 отечественного производства с пропускной способностью 2 Мбит/сек.
  4. Модемы для выделенных линий Cronyx PCM2D отечественного производства с пропускной способностью 2 Мбит/сек и возможностью ограничения скорости.
  5. Радиомодемы Arlan производства компании AiroNet. Устройства являются мостами, работают по протоколу Ethernet с пропускной способностью 2 (11) Мбит/сек.

В областной магистрали для передачи данных используется протокол TCP/IP. Маршрутизаторы работают со статическими таблицами маршрутов и протоколами динамической маршрутизации RIP, OSPF и BGP. Возможно физическое разделение потоков данных с помощью маршрутизаторов и мультиплексоров.

В каждом городе организована точка доступа (Рис. 3) к областной сети на территории ОРТПЦ, на базе модульных маршрутизаторов фирмы Cisco Systems и радиоустройств Arlan BR2000 (2 Мбит/с), BR500 (11 Мбит/с) или радиомаршрутизаторов Revolution 210 (2Мбит/с). Радиоустройства и антенны установлены на площадках телебашен (отметка 140 метров). Таким образом, радиосвязь доступна практически из любой части этих городов. Точка доступа города Белово подключена к областной сети через радиомосты Arlan BR2000, один из которых находится на телебашне города Ленинск-Кузнецкий. Расстояние между телебашнями этих городов 40 км, пропускная способность такого соединения 500 Кбит/с. Филиалы КемГУ подключены через радиоустройства к городским точкам доступа.

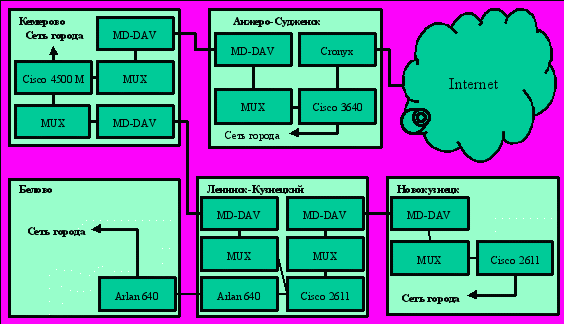

Рис. 2. Технологическая схема областной магистрали

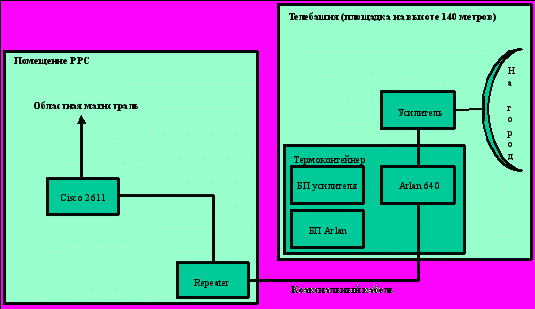

Рис. 3. Типовая схема точки доступа

В городе Кемерово беспроводная сеть эксплуатируется уже пятый год [9]. Удаленные сегменты локальной сети КемГУ связаны между собой радиомостами на базе устройства Arlan (Рис. 4). Через радиоточку на телебашне к городской и региональной сетям подключены: ОАО Центр Новых Технологий Глубокой Переработки Углей и Сертификации «Уголь - C», Областной Центр Занятости населения, Кемеровский Технологический институт пищевой промышленности, Центр независимой журналистики, газета «Кемерово», Городской классический лицей, Естественнонаучная гимназия N62, Экономико-математическая гимназия №1, Офтальмологическое отделение Кемеровской областной клинической больницы, Кемеровский горнотехнический колледж, удаленные факультеты КемГУ.

В Новокузнецке к городской и региональной сетям КемГУ подключены: Новокузнецкий филиал КемГУ, Горздравотдел, Сибирский государственный индустриальный университет, ОРТПЦ. В Анжеро-Судженске - Анжеро-Судженский филиал КемГУ, школа № 11, Администрация города, казначейство города, Государственный земельный комитет, Геодинамический полигон ВНИМИ, ОРТПЦ. В Белово - Беловский филиал КемГУ, администрация города. Точками доступа также являются коммуникационные узлы КемГУ. В КемГУ через коммуникационный узел к городской и региональным сетям подключены: Кузбасский государственный технический университет, областная научная библиотека, организация «Красный крест», газета «С тобой», офис Геодинамического полигона ВНИМИ, журнал «После 12» и др.

На основании пятилетнего опыта работы по созданию и обслуживанию сетей на базе беспроводных устройств типа Arlan можно сделать следующие выводы:
  1. Беспроводные технологии организации сетей передачи данных хорошо зарекомендовали себя как достаточно надежный, высокоскоростной и относительно недорогой способ объединения удаленных сетевых сегментов в единое сетевое пространство, однако указанная производителем пропускная способность радиомоста Arlan явно завышена.
  2. Беспроводные технологии являются удобной альтернативой для построения городских (районных) сетей передачи данных оборудованию, предлагаемому другими компаниями, предоставляющими услуги связи (например, «Электросвязь», городские и междугородние телефонные станции и др.).
  3. Для обеспечения устойчивой связи между удаленными сетевыми сегментами обосновано использование сотовой структуры соединений. Следует отметить, что разделение радиочастот для устройств, стоящих на общедоступном и выделенном каналах, значительно влияет на качество связи.
  4. Применение фильтров для неиспользуемых протоколов и статической регистрации устройств значительно повышает безопасность и производительность радиосети.
  5. Использование отечественных маршрутизаторов Revolution, созданных на базе радиомостов Arlan, более удобно и надежно, но имеет ряд существенных недостатков, например, отсутствие мультикастовой маршрутизации.

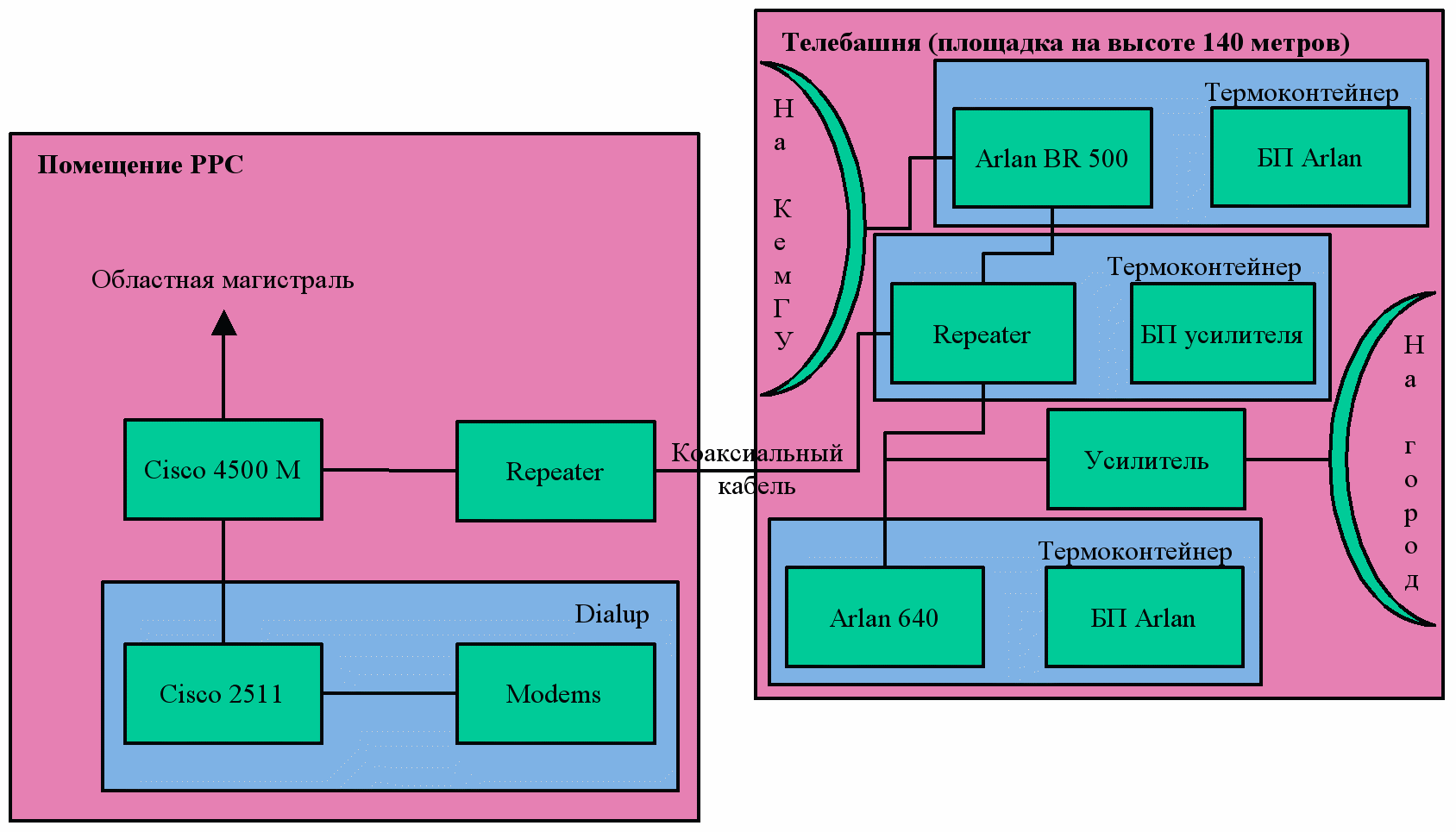

Рис. 4. Схема точки доступа города Кемерово

Обслуживанием и мониторингом областной магистрали занимаются сотрудники ЦНИТ КемГУ, обслуживанием и мониторингом точек доступа к магистрали в городах занимаются сотрудники филиалов КемГУ. Для мониторинга, сбора статистики и обслуживания областной магистрали используются:
  • протоколы telnet, SNMP (на маршрутизаторах и радиомодемах), SMPP (для организации технологической связи);
  • сервера мониторинга и статистики для сбора технической информации о работе мультиплексоров (соединение через консоль);
  • сервера мониторинга и статистики для сбора информации о трафике, проходящем через маршрутизаторы;
  • программное обеспечение Tivoli NetView, WhatsUp, MRTG и пр.;
  • автоматическое уведомление на пейджер и по электронной почте о технических проблемах, возникших на основных устройствах магистрали.

В настоящее время в КемГУ ведутся работы по расширению областной и городских сетей, удовлетворяются заявки на подключение, поданные от образовательных учреждений городов Кемерово, Новокузнецк, Анжеро-Судженск, Белово. В ближайшее время планируется переход на устройства нового поколения типа Revolution и оптоволоконные технологии.

С начала 2000 года в развитии информационного пространства Кузбасса наступает новый важный этап – информационное наполнение существующей сети. Первыми шагами в этом направлении служат: разработка и внедрение распределенной информационно-аналитической системы управления университетом, а также усилия КемГУ и других провайдеров городов Кемеровской области по объединению своих информационных ресурсов.
