Задание 5. Определение зависимости шага траектории от величины угла влета частицы в магнитное поле
Таблица 1.4.
Значения шага траектории как функции угла влета
-
α, град
70
72
74
76
78
80
82
84
86
88
L (см)
90° - α
График зависимости величины шага спирали L от
значения угла влета частицы в магнитное поле.
Объяснение полученной зависимости.
Контрольное задание. Рисунок формы траектории движения заряженной частицы в неоднородном магнитном поле, для которого величина индукции поля В убывает вдоль вертикальной оси.
Самостоятельная работа
Задание 1. 1. Движение в сонаправленных магнитном и электрическом полях
Описание формы траектории движения заряженной частицы в совмещенных полях. Объяснение наблюдаемого сложного движения и нелинейности шага спирали.
Задание 1. 1. Траектории движения в скрещенных магнитном и электрическом полях
Ответы на вопросы. Расчет скорости дрейфа. Объяснение наблюдаемого движения.
Контрольные вопросы для проверки усвоения темы лабораторной работы:
1. Чему равна и как направлена сила, действующая на отрицательный электрический заряд, движущийся в магнитном поле?
2. Чему равна работа силы Лоренца при движении протона в магнитном поле? Ответ обосновать.
3. Как, будет двигаться заряженная частица, влетевшая в магнитное поле под углом π/2?
4. Когда заряженная частица движется в магнитном поле по спирали? От чего зависит шаг спирали?
5. Как влияет на движение в магнитном поле заряженной частицы, электрическое поле, сонаправленное с вектором B?
6. Как влияет на движение в магнитном поле заряженной частицы, электрическое поле,
вектору B?7. Как повлияет на радиус спирали и шаг спирали неоднородность магнитного поля, для которого величина индукции поля В убывает вдоль вертикальной оси?
Лабораторная работа № 3. ОПИСАНИЕ
Гармонические колебания.

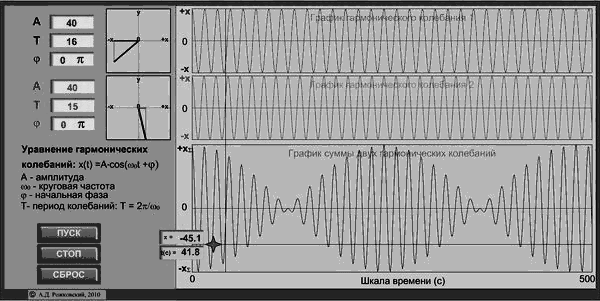

Рабочее окноВид рабочего окна приведен на Рис. 1.1. В верхней правой части рабочего окна приведены графики двух гармонических колебаний. Под ними график суммы этих колебаний. Слева от графиков, для исходных гармонических колебаний приведено их изображение методом вращающегося вектора амплитуды.
В верхней левой части рабочего окна, в соответствующих полях, можно менять параметры гармонических колебаний:
A (амплитуда), T (период), φ (начальная фаза). При изменении параметров графики очищаются, и изображения колебаний методом вращающегося вектора амплитуды меняются в соответствии с новыми значениями.
В левой части рабочего окна расположены кнопки управления. Кнопка Стоп останавливает движение. Кнопка Пуск запускает движение после его остановки. Кнопка Сброс восстанавливает начальные параметры движения и очищает графики.
 |
| Рисунок 1.1. |
Два желтых поля со звездочкой - перемещаемый в пределах графиков измеритель. В верхнем поле отображается значение отклонения x, а в нижнем время t (с). Измерения можно проводить только после полной прорисовки графиков. При перемещении измерителя вдоль шкалы времени, на векторных диаграммах изображается направление векторов амплитуд исходных сигналов, и проекция этих амплитуд на ось x.
Все графические изображения гармонических колебаний, которые расположены выше, можно перемещать вниз и сравнивать с нижними графическими изображениями.
Измерения проводятся с использованием перемещаемого, при помощи мыши, измерителя. Предварительно необходимо увеличить рабочую область окна. Увеличение и уменьшение рабочей области осуществляется при нажатой правой клавиши мыши.
Для открытия рабочего окна нажмите на его изображение.
Лабораторная работа № 3. Теория
