АННОТАЦИЯ
на научно – образовательный материал
учебное пособие «Акустический контроль частичных разрядов в изоляции», 2011 г., авторы Кошелев М.А., Рощупкин М.Д., Цветаев С.К., Хренов С.И.
Акустический контроль частичных разрядов во внутренней изоляции электроаппарата основан на регистрации звуковых сигналов, генерируемых частичными разрядами, в ультразвуковом диапазоне частот с помощью акустических датчиков, устанавливаемых на поверхности электроаппарата рис.1.

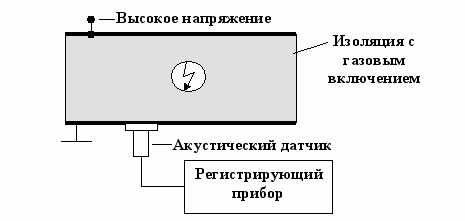

Рис.1 Акустический контроль частичных разрядов во внутренней изоляции электроаппарата
Акустические датчики устанавливаются обычно на заземленной части поверхности электроаппарата, например, на баке силового трансформатора. Измерения проводят в режиме нагрузки и в режиме холостого хода. Сигнал с акустического датчика передается на регистрирующий прибор по соединительному кабелю.
У некоторых электроаппаратов, например, трансформаторов тока типа ТФРМ 330 – 750 кВ, бак находится под высоким напряжением. В этом случае для акустического контроля следует использовать специальные акустические датчики, которые позволяют проводить измерения под высоким потенциалом и передавать полученные данные по радиоканалу.
Современные ультразвуковые акустические датчики для контроля разрядных процессов в изоляции обладают высокой чувствительностью, они способны регистрировать звуковое давление порядка 10-2 Па. Этого достаточно для обнаружения частичных разрядов интенсивностью, измеряемой единицами пикокулон. Акустические датчики не чувствительны к высокочастотным электромагнитным помехам, возникающим при коронных разрядах на ошиновке и элементах конструкций электрооборудования. Рабочий частотный диапазон датчиков находится как правило в пределах от 20 кГц до 350 кГц.
Следует отметить, что акустические сигналы шумов и акустические сигналы от частичных разрядов синхронизированы с частотой рабочего напряжения. Отличить акустические сигналы частичных разрядов от механических шумов можно по спектральным характеристикам. Стилизованная амплитудно-частотная характеристика механического шума и акустического сигнала от частичного разряда приведена на рис. 2.

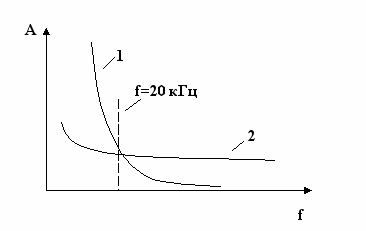

Рис. 2. Спектр акустического сигнала механического шума 1 и акустического сигнала частичного разряда 2
В лаборатории кафедры ТЭВН для обучения акустическому методу контроля частичных разрядов имеется специальный стенд рис.3.

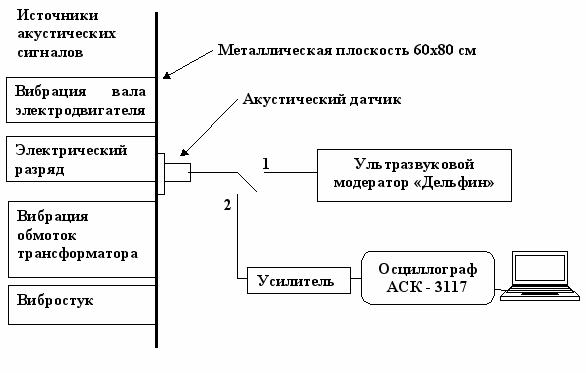

Рис. 3. Схема лабораторного стенда
В состав стенда входит прибор «Дельфин» рис.4, который позволяет обнаруживать частичные разряды во внутренней изоляции по их звуковому образу.

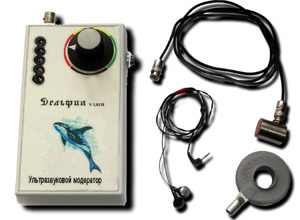

Рис. 4. Ультразвуковой модератор «Дельфин»
Особенностью акустического метода является то, что этот метод позволяет определить в изоляции область, где происходят частичные разряды. Определение местоположения частичных разрядов называют локацией частичных разрядов. В учебном пособии рассмотрены вопросы амплитудной и трехмерной акустической локации.
