ПЛАН УРОКА
Тема:
ОБЛИЦОВКА СТЕН ГЛАЗУРОВАННЫМИ КЕРАМИЧЕСКИМИ ПЛИТКАМИ
Цели:
Образовательная: Ознакомить с технологией облицовки стен
глазурованными керамическими плитками.
Воспитательная: Воспитывать чувство товарищества, взаимовыручки,
навыки общения в коллективе
Развивающая: Побудить учащихся к высказыванию суждений по
рассматриваемым вопросам, показать способы
преобразования прежних представлений учащихся в
новые знания.
Метод обучения: Словесный, наглядный.
Учебное пособие: Александровский А.В. Строительное дело.
Стенд «Облицовка стен глазурованной керамической плиткой.
Раздаточный материал по теме: карточки-задания и карточки-
пояснения. Образцы плиток из различных материалов.
ХОД УРОКА.
1. ОРГАНИЗАЦИОННЫЙ МОМЕНТ. 1мин.
2. ОПРОС ПО РАНЕЕ ИЗУЧЕННОМУ МАТЕРИАЛУ.
А) Работа по карточкам. 5 человек
Б) Назовите область применения облицовочных материалов.
В) Дайте характеристику облицовочных плиток. (Строительное материало-
ведение)
Г) Какими достоинствами или недостатками обладает поверхность
облицованная керамической плиткой?
Д) Чем крепятся плитки на бетонную и кирпичную поверхность?
Е) Чем крепятся плитки к гипсовой поверхности?
Ж) Какой вид работ называется - настилкой?
З) Какой вид работ называется облицовкой?
И) В каком направлении ведется настилка пола?
К) Проведите сравнительный анализ керамической плитки и плитки
из пенополистирола.
Л) Какие инструменты применяются при облицочных работах?
М) Через какое время можно приступать к заполнению швов?
Н) Каким инструментом проверяется горизонтальность настилки?
О) Работа у доски.
Определите, в каком помещении какую плитку можно использовать?
П) Расскажите о технологической последовательности настилки пола.
1. ПОДГОТОВКА ОСНОВАНИЯ.
2. РАЗМЕТКА ОСНОВАНИЯ И ВЕРХА ПОКРЫТИЯ.
3. УСТРОЙСТВО МАЯКОВ.
4. УКЛАДКА РАСТВОРА.
5. РАЗРАВНИВАНИЕ РАСТВОРА.
6. НАСТИЛКА ПЛИТКИ.
7. КОНТРОЛЬ КАЧЕСТВА РАБОТ.
8. ЗАДЕЛКА ШВОВ.
Р) Назовите виды маячной плитки.
РЕПЕРНЫЕ- направляющие- у стены по вынесенной отметке чистого
пола. ФРИЗОВЫЕ- угловые- располагают по углам и линии фриза-
рисунок пола. ПРОМЕЖУТОЧНЫЕ- применяют в помещениях с
большой площадью (более двух метров).
С) Работа у доски.
Распределите маячные плитки по местам их назначения.
3. ИЗУЧЕНИЕ НОВОГО МАТЕРИАЛА.
А. ПОДГОТОВКА ПЛИТКИ.
Для облицовки стен применяют плитки размером 150х150 мм.200х300 и 500х500мм. Более мелкие плитки называются мозаичными. плитки могут быть гладкие и шероховатые, различных цветов с рисунком и без него, глазурованные и матовые. Подготовка плиток состоит в сортировке по цвету, оттенку, размеру, рисунку, замачивании.
Б. ПРОВЕШИВАНИЕ ПОВЕРХНОСТИ.
Перед облицовкой поверхность провешивают, проверяют ее вертикальность и горизонтальность с помощью отвеса и уровня. Затем устанавливают марки из раствора и на них маячные плитки на расстоянии 100-200 см. друг от друга.
В. ПОРЯДОК ОБЛИЦОВКИ.
По расположению швов различают облицовку: ВРАЗБЕЖКУ, ШОВ В ШОВ, ПО ДИАГОНАЛИ.
Облицовку начинают с нижнего маячного ряда и ведут снизу вверх с соблюдением вертикальности и горизонтальности швов.
Маячный ряд устанавливают по рейке выровненной с помощью уровня.
Постоянную толщину швов фиксируют инвентарными скобами или уголками.
Полимерцементный раствор наносят тонким слоем на тыльную сторону плитки после чего ее прижимают и постукивают.
Для соблюдения горизонтальности рядов облицовки в каждом ряду плиток натягивают шнур- причалку по стальным штырям.
Швы между плитками заполняют раствором через одни - двое суток после их установки. Облицованную поверхность протирают ветошью, раствор смывают водой.
Г. РАБОТА С УЧЕБНИКОМ.
Стр. 186.
Д. РАБОТА С КАРТОЧКАМИ.
Учащимся раздаются карточки-пояснения после изучения которых они должны
дать название плитке находящейся на стенде.
Е. ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ОБЛИЦОВКИ
СТЕН ГЛАЗУРОВАННЫМИ КЕРАМИЧЕСКИМИ ПЛИТКАМИ.
1. ПОДГОТОВКА ПЛИТКИ.
2. ПРОВЕШИВАНИЕ ПОВЕРХНОСТИ.
3. УСТАНОВКА РЕЙКИ.
4. УКЛАДКА МAЯЧН ОГО РЯДА.
5. НАТЯГИВАНИЕ ПРИЧАЛКИ.
6. НАНЕСЕНИЕ НА ПЛИТКУ РАСТВОРА.
7. УКЛАДКА ПЛИТКИ.
8. КОНТРОЛЬ КАЧЕСТВА.
9. ЗАПОЛНЕНИЕ ШВОВ.
Ж. РАБОТА В ДИНАМИЧНЫХ ПАРАХ.
Учащимся раздаются карточки с технологической последовательностью, облицовки глазурованными керамическими плитками. Они их внимательно изучают и пересказывают друг другу. По просьбе преподавателя учащиеся оценивают товарищей, после чего несколько человек пересказывают содержимое карточек перед группой
4. ЗАКРЕПЛЕНИЕ ИЗУЧЕННОГО МАТЕРИАЛА.
А) Расскажите о технологической последовательности облицовки стен
глазурованными керамическими плитками.
Б) Каким образом подготавливается плитка к облицовке?
В) Каким инструментом провешивается стена?
Г) для чего керамическую плитку опускают в воду?
Д) Каким образом накладывается раствор на плитку?
Е) Для чего натягивается причалка?
Ж) С какими видами облицовки вы познакомились?
З) Для чего используются скобы или крестики?
5. ВЫСТАВЛЕНИЕ ОЦЕНОК
6. ДОМАШНЕЕ ЗАДАНИЕ: Строительное дело. Стр. 186-191
КРОССВОРД
Тема: ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ
ДЛЯ ОБЛИЦОВОЧНЫХ РАБОТ
| l. К | И | Я | Н | К | | A | | | ||
| Е | | | | | | | | | ||
| 2. Л | О | П | А | Т | | К | А | | ||
| Ь | 2. Б | . | ||||||||
| 3. М | О | Л | 3. 0 | Т | | I О | 4. К | | ||
| А | Р | | | Т | | | О | | ||
| | Д | | | В | | | В | | ||
| | Ю | | | Е | | | Ш | | ||
| | Р | | 4. С | К | | I О | Б | А | ||
По горизонтали.
1. Инструмент для пристукивания плитки.
2. Инструмент для накладывания раствора.
3. Инструмент для забивания штырей.
4. Приспособление для соблюдения толщины швов.
По вертикали.
1. Инструмент для намазывания раствора.
2. Узкая плитка с рисунком.
3. Инструмент для провешивания поверхности.
4. Инструмент для набрасывания жидкого раствора.
КАРТОЧКА № 1
Для опроса учащихся.
1. Что представляют собой облицовочные материалы?
А) рулонные материалы.
Б) мелкоштучные изделия;.
В) объемные листы.
2. Чем крепится плитка к кирпичной поверхности?
А) гипсом.
Б) цементно-известковым раствором.
В) мастикой.
3. Каким инструментом проверяется горизонтальность настилки? А) отвесом.
Б) правилом.
В) уровнем.
4. Какая плитка боится воды?
А) стеклянная.
Б) керамическая.
В) гипсовая.
5. Через какое время приступают к заполнению швов?
А) через 1 час.
Б) через 1-2 суток.
В) через 3-4 дня.
Карточка для изучения нового материала.
ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ОБЛИЦОВКИ СТЕН
ГЛАЗУРОВАННЫМИ КЕРАМИЧЕСКИМИ ПЛИТКАМИ.
1. ПОДГОТОВКА ПЛИТКИ.
2. ПРОВЕШИВАНИЕ ПОВЕРХНОСТИ.
3. УСТАНОВКА РЕЙКИ.
4. УКЛАДКА МАЯЧНОГО РЯДА.
5. НАТЯГИВАНИЕ ПРИЧАЛКИ.
6. НАНЕСЕНИЕ НА ПЛИТКУ РАСТВОРА.
7. УКЛАДКА ПЛИТКИ.
8. КОНТРОЛЬ КАЧЕСТВА.
9. ЗАПОЛНEНИЕ ШВОВ.
КАРТОЧКА-ПОЯСНЕНИЕ

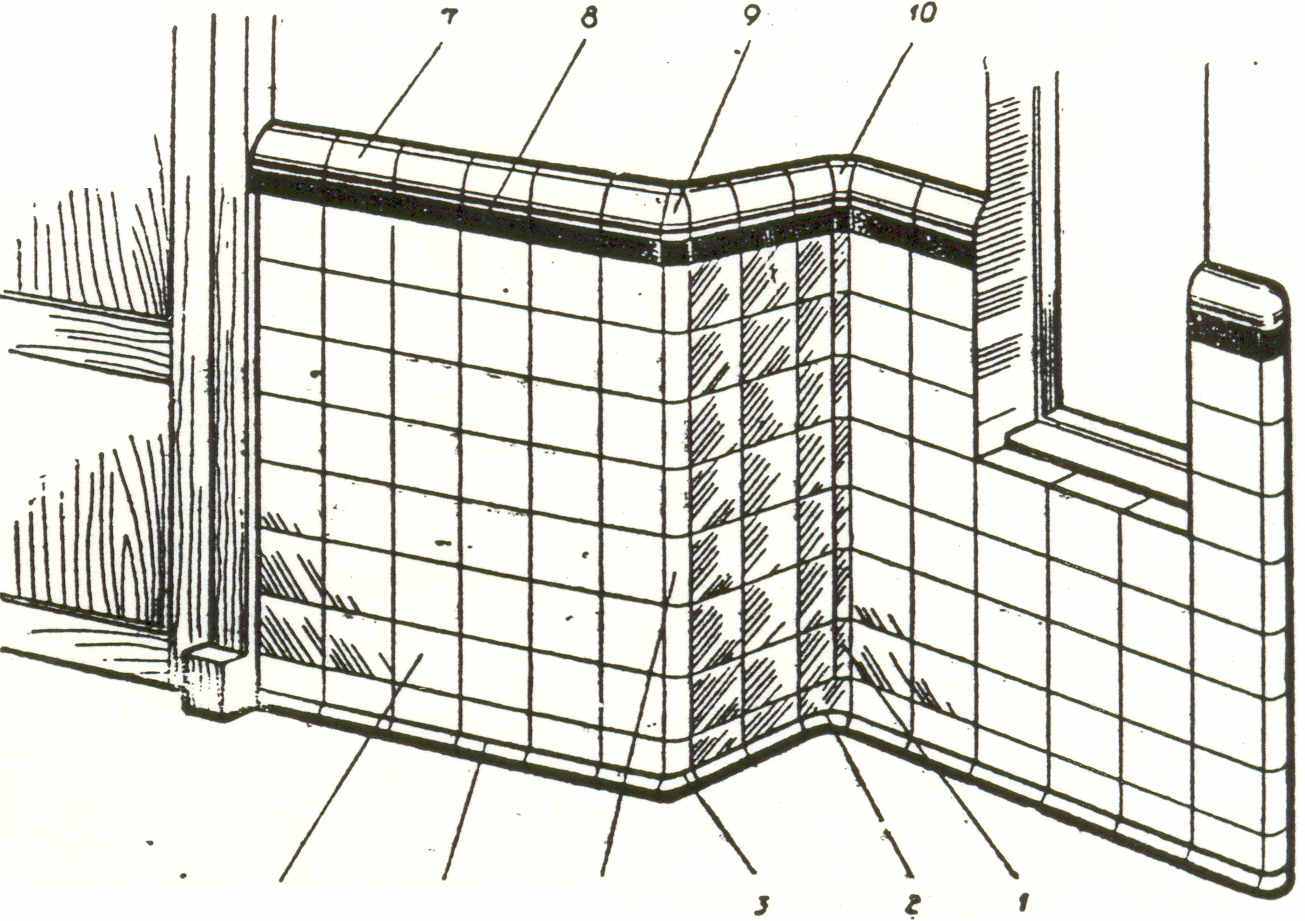

Рис. 1. Облицовка стен плитками:
1 - внутренний угол; 2. 3 - плинтусовые уголки; 4 - внешний уголок;
5 – плинтусовая плитка; 6) - квадратная рядовая плитка; 7- карнизная плитка; 8 - поясок; 9. 10 - уголки карниза.

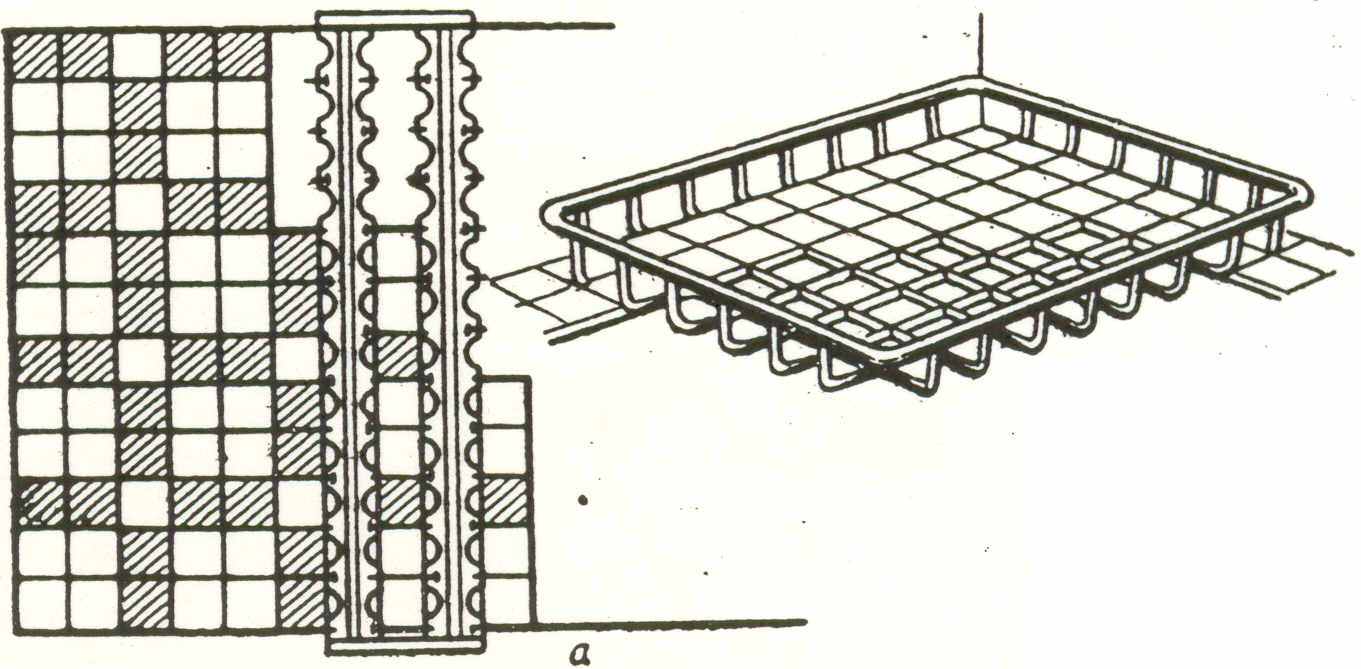

Рис. 2. Шаблоны для плиточных работ:
а - .для облицовки вертикальных поверхностей; б - для укладки керамических плиток на полы.
