Коммутационное оборудование СКС
Коммутационные блоки
Основным компонентом, предназначенным для терминирования кабелей и проводников
-в телекоммуникационных шкафах и на рабочих местах, является коммутационный (термина-
ционный) блок. Коммутационные блоки могут иметь самые разнообразные формы и конст-
рукции и за годы своего развития они превратились в довольно сложный "системный" компо-
нент. Коммутационный блок может быть интегрирован и в пэтч-панель.
Существует два основных типа коммутационных блоков - блок типа 66 и блок типа 110.
Оба типа в настоящее время предлагаются большим количеством производителей и многие
версии терминационных блоков интегрированы в такие компонеты, как коннекторы розеток и
пэтч-панели. Эти два типа доминируют в установленных системах и на новых развивающихся
рынках сбыта, поэтому им будет уделено детальное внимание. Кроме того, рассмотрены пара
"частных" терминационных систем, которые производятся только одним производителем и
распространены не так широко (BIX и KRONE). На рынке можно найти несколько других типов
блоков, но вне зависимости от типа, все они используют один и тот же метод создания кон-
такта путем смещением изоляции - проводник проталкивается между двумя металлическими
поверхностями контакта (обычно с помощью специального терминирующего инструмента) и
изоляция либо удаляется, либо прорезается, либо смещается.
Наиболее часто применяются четыре типа терминационных блоков - 66, 110, BIX, и
KRONE.
Стандарт EIA/TIA-568-A предписывает использование коммутационных блоков с типом
контакта ЮС - "контакт со смещением изоляции" (IDC - Insulation Displacement Connection).
Блоки 110, KRONE и BIX используют контакты ЮС. Тип 66, несмотря на соответствие требо-
ваниям категории 5, использует более старый тип контакта - технологию разрушения изоля-
ции.
Метод создания контакта путем смещения изоляции (ЮС), в общем случае, признается
как более быстрый и более надежный способ терминирования проводников по сравнению с
методом намотки проводника на штыревой контакт. При методе ЮС изоляция не удаляется с
проводника, а сам проводник проталкивается в двухсторонний терминирующий нож с остры-
ми внутренними краями, который прорезает изоляцию и создает прочное электрическое и
механическое соединение. Проводник плотно сидит между двумя металлическими контактами
и, таким образом, формируется вакуумно-плотная изоляция места соединения. Большинство
систем ЮС требует применения специальных терминирующих инструментов.
Вакуумно-плотное IDC-терминирование исключает вероятность биметаллической корро-
зии, возникающей при использовании резьбовых контактов, когда оголенный медный провод-
ник и контактный винт, изготавливаемый из другого материала (обычно оцинкованного), со-
единяются в присутствии атмосферного кислорода.
Все IDC-типы разработаны для применения относительно постоянных соединений. Если
требуется внесение изменений в систему, проводник должен быть сначала удален, коннектор
очищен от всех остатков металла и пластика, а затем проводник подрезается и перетермини-
руется.

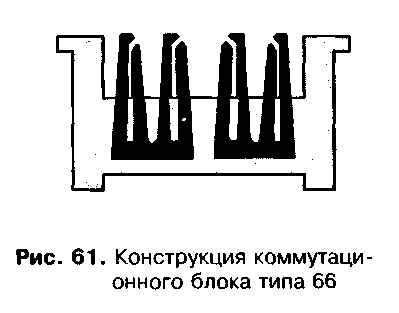

Коммутационные блоки типа 66М. Самым первым терминационным блоком, нашед-
шим применение в телекоммуникационных системах, был коммутационный блок типа 66, изо-
браженный на рис. 61. Этот вид конструкции использовался на протяжении десятилетий и на
сегодняшний день его роль в телефонной промышленности весьма значительна.
Существует несколько видов блоков 66, но наиболее распространенным является 66М
1-50. Этот блок имеет 50 горизонтальных рядов контактов для терминирования проводников.
Каждый ряд состоит из четырех вилкообразных контактных ножей. Каждый такой контакт, носящий название "вилка", штампуется из одного куска металла. Четыре вилки в каждом ряду сгруппированы в две группы 1-2 и 3-4, в котором каждая пара контактов соединена механически и электрически. Некоторые варианты блоков 66М имеют все четыре контакта соединенными, а некоторые - все четыре независимыми друг от друга. На рынке можно найти блоки 66 с подсоединенными 50-контактными коннекторами. В таких блоках вилки имеют контактный штырь, на который наматыва-
ются проводники, соединенные с 50-контактными telco-коннекторами, установленными на боковой или задней стороне блока. Коннектор может иметь конфигурацию "гнездо" или "вилка". Блоки 66 в сборе могут поставляться с одним или с двумя telco- коннекторами. Коннекторы могут быть использованы для подключения 25-парных кабельных узлов.
Горизонтальные или магистральные кабели прокладываются под монтажными рамами
блоков 66, а затем выходят на внешнюю сторону через специальные проемы в монтажных
рамах. Внешняя оболочка кабеля удаляется. Пары разводятся в соответствии с цветовой ко-
дировкой и укладываются в щели, расположенные на боковых сторонах блока и соответст-
вующие определенному контакту. Как правило, проводники пары проходят через щель, рас-
положенную выше контакта, а затем заходят в его нож. Контакт оборудован крюком для об-
легчения фиксации проводника во время терминирования. Боковые щели служат только для
позиционирования проводников - они не обеспечивают ни крепления, ни ослабления натяже-
ния проводников. После раскладки и фиксации проводников они терминируются в коннекто-
рах с помощью специального терминирующего инструмента.
Блок 66 имеет маркировку "ВЕРХ" ("ТОР") для ориентации при монтаже. При присоеди-
ненных коннекторах пары нумеруются сверху вниз. При монтаже блока без коннекторов ори-
ентация не имеет значения. Все проводники кабеля должны быть терминированы вне зависи-
мости от их дальнейшего использования. Если же по каким-либо причинам необходимо тер-
минировать число пар меньшее, чем число пар в кабеле, лишние пары должны быть подреза-
ны до уровня края внешней оболочки кабеля или немного глубже.
Блоки 66 предназначены для терминирования одножильных медных проводников раз-
мером от 20 до 26 AWG в пластиковой изоляции. Использование многожильных проводников
не рекомендуется. При терминировании проводник запрессовывается в щель между двумя
лезвиями контакта с помощью специального терминирующего инструмента, изоляция разре-
зается (смещается) и создается вакуумноплотный контакт между медным проводником и кон-
нектором из фосфорной бронзы. Пружинное действие луженого коннектора удерживает про-
водник. Терминирующий инструмент также удаляет и излишек проводника. Допускается тер-
минирование только одного проводника в одном коннекторе. После удаления проводника из
контакта контакт может быть использован повторно при условии, что вновь терминируемый
проводник будет такого же или большего размера. Использование проводников размером
меньше допустимого, многократное использование коннектора и терминирование двух про-
водников в одном коннекторе рано или поздно приведет к деградации качества контакта.
Технология развития пары при терминировании и длина развития пары создают про-
блему использования высших категорий рабочих характеристик, таких как категория 5. Ком-
мутирующие клипсы, представляющие из себя (с точки зрения технологий высокочастотной
передачи сигнала) довольно крупные металлические объекты, также могут вносить значитель-
ный вклад в деградацию согласования импеданса и переходного затухания на высоких часто-
тах. По этой причине стандартные блоки 66М не пригодны для работы с категориями выше
категории 3.
Некоторые производители предлагают блоки 66 с низкими уровнями NEXT, способные
работать в системах категории 5. Стандартный метод разводки проводников "один проводник
на щель" создает высокие уровни перекрестных помех даже на специальных блоках катего-
рии 5. Для обеспечения соответствия требованиям высокоскоростных технологий пары укла-
дываются в щели целиком без развития проводников и укладки их в две щели. Этот метод
позволяет поддерживать пары неразвитыми на минимальное расстояние от точек терминиро-
вания. Единственным незначительным недостатком такой технологии является затрудненное
чтение цветовой кодировки терминированных проводников.
Существует версия блока 66, подобная блокам с telco-коннекторами, но выполненная на
основе 8-позиционных модульных гнезд. Гнезда монтируются на боковых сторонах блока
группами по 4. Такой тип блока устраняет необходимость использования дополнительной
пэтч-панели для подключения к кабельной системе активного оборудования с однопортовыми
модульными коннекторами. При использовании таких систем нужно удостовериться в том, что
конкретный блок специфицирован для работы с высокоскоростными приложениями. Провод-
ники и пары, соединяющие модульные гнезда и контакты блока, могут не обладать достаточ-
ным уровнем рабочих характеристик. В этом случае блок не может быть использован в сис-
темах категорий 4 и 5.
Для монтажа блоков 66М используются несколько методов. Наиболее распространен-
ным является непосредственное крепление на специальных настенных панелях. Обычно такие
панели изготавливаются из листа фанеры или ДСП размерами 2,5 м х 1,5 м х 2 см, крепятся к
стене и покрываются огнеупорными красителями светлого цвета. Блок 66, как правило, со-
стоит из двух частей - передней, содержащей контакты и монтажные щели, и монтажной
рамки, крепящейся на стенной панели. После монтажа рамки на стене блок 66 устанавлива-
ется на нее и фиксируется с помощью защелок, являющимися частью рамки. В блоках с под-
соединенными конекторами коннекторы, как правило, монтируются на рамке и блок может
'быть установлен только как единое целое.
Кроме монтажа на стенных панелях, блоки 66 могут устанавливаться на монтажных ме-
таллических рамах. Рамы затем могут монтироваться на настенных панелях или в стандартных
аппаратных стойках размером 19".
Различные варианты цветового кодирования блоков 66 показаны в табл. 60. Кабели
терминируются на блоках в соответствии с этими стандартными цветами. 4-парный код мо-
жет использоваться при схеме разводки, отвечающей требованиям TIA 568-А.
Общая цветовая схема разбита на пять 5-парных групп. Каждая группа имеет собствен-
ный первичный цвет, одинаковый для всех пар в группе. Первичные цвета по порядку - бе-
лый, красный, черный, желтый и фиолетовый (или пурпурный) имеют сокращенные обозначе-
ния W, R, BK, Y, V (или Р). Могут встречаться и такие сокращения - WHT, RED, BLK, YEL и VIO
или PUR. Например, первая труппа проводников имеет проводник белого цвета в каждой па-
ре; второй проводник окрашен во вторичный цвет. Вторичные цвета - голубой, оранжевый,
зеленый и серебристо-серый имеют сокращенные обозначения - BL, О, G, BR и S (или BLU,
ORG, CRN, BRN и SLT). Следует отметить, что в соответствии с TIA 568-А используются со-
кращенные аббревиатуры (первая буква цвета или две буквы, где это необходимо).
Каждый проводник в паре имеет спиральную или кольцевую полоску на оболочке цвета
парного ему проводника. Пары идентифицируются по их первичному и вторичному цветам.
Таким образом, первая пара в первой группе - W/BL ("бело-голубая" или "white-blue") и со-
стоит из белого проводника с голубой полосой и голубого проводника с белой полосой.
Проводник, окрашенный первичным цветом, всегда терминируется первым (в блоке 66
сверху вниз).
Таблица 60. Варианты цветового кодирования контактов блоков 66
| Контакт | 25 пар | 4 пары | 3 пары | 2 пары | |
| Ряд | Па- ра | ||||
| 1 | 1 | Белый/Синий | Белый/Синий | Белый/Синий | Белый/Синий |
| 2 | Синий/Белый | Синий/Белый | Синий/Белый | Синий/Белый | |
| 3 | 2 | Белый/Оранжевый | Белый/Оранжевый | Белый/Оранжевый | Белый/Оранжевый |
| 4 | Оранжевый/Белый | Оранжевый/Белый | Оранжевый/Белый | Оранжевый/Белый | |
| 5 | 3 | Белый/Зеленый | Белый/Зеленый | Белый/Зеленый | Белый/Синий |
| 6 | Зеленый/Белый | Зеленый/Белый | Зеленый/Белый | Синий/Белый | |
| 7 | 4 | Белый/Коричневый | Белый/Коричневый | Белый/Синий | Белый/Оранжевый |
| 8 | Коричневый/Белый | Коричневый/Белый | Синий/Белый | Оранжевый/Белый | |
| 9 | 5 | Белый/Серый | Белый/Синий | Белый/Оранжевый | Белый/Синий |
| 10 | Серый/Белый | Синий/Белый | Оранжевый/Белый | Синий/Белый | |
| 11 | 6 | Красный/Синий | Белый/Оранжевый | Белый/Зеленый | Белый/Оранжевый |
| 12 | Синий/Красный | Оранжевый/Белый | Зеленый/Белый | Оранжевый/Белый | |
| 13 | 7 | Красный/Оранжевый | Белый/Зеленый | Белый/Синий | Белый/Синий |
| 14 | Оранжевый/Красный | Зеленый/Белый | Синий/Белый | Синий/Белый | |
| 15 | 8 | Красный/Зеленый | Белый/Коричневый | Белый/Оранжевый | Белый/Оранжевый |
| 16 | Зеленый/Красный | Коричневый/Белый | Оранжевый/Белый | Оранжевый/Белый | |
| 17 | 9 | Красный/Коричневый | Белый/Синий | Белый/Зеленый | Белый/Синий |
| 18 | Коричневый/Красный | Синий/Белый | Зеленый/Белый | Синий/Белый | |
| 19 | 10 | Красный/Серый | Белый/Оранжевый | Белый/Синий | Белый/Оранжевый |
| 20 | Серый/Красный | Оранжевый/Белый | Синий/Белый | Оранжевый/Белый | |
| 21 | 11 | Черный/Синий | Белый/Зеленый | Белый/Оранжевый | Белый/Синий |
| 22 | Синий/Черный | Зеленый/Белый | Оранжевый/Белый | Синий/Белый | |
| 23 | 12 | Черный/Оранжевый | Белый/Коричневый | Белый/Зеленый | Белый/Оранжевый |
| 24 | Оранжевый/Черный | Коричневый/Белый | Зеленый/Белый | Оранжевый/Белый | |
| 25 | 13 | Черный/Зеленый | Белый/Синий | Белый/Синий | Белый/Синий |
| 26 | Зеленый/Черный | Синий/Белый | Синий/Белый | Синий/Белый | |
| 27 | 14 | Черный/Коричневый | Белый/Оранжевый | Белый/Оранжевый | Белый/Оранжевый |
| 28 | Коричневый/Черный | Оранжевый/Белый | Оранжевый/Белый | Оранжевый/Белый | |
| 29 | 15 | Черный/Серый | Белый/Зеленый | Белый/Зеленый | Белый/Синий |
| 30 | Серый/Черный | Зеленый/Белый | Зеленый/Белый | Синий/Белый | |
| 31 | 16 | Желтый/Синий | Белый/Коричневый | Белый/Синий | Белый/Оранжевый |
| 32 | Синий/Желтый | Коричневый/Белый | Синий/Белый | Оранжевый/Белый | |
| 33 | 17 | Желтый/Оранжевый | Белый/Синий | Белый/Оранжевый | Белый/Синий |
| 34 | Оранжевый/Желтый | Синий/Белый | Оранжевый/Белый | Синий/Белый | |
| 35 | 18 | Желтый/Зеленый | Белый/Оранжевый | Белый/Зеленый | Белый/Оранжевый |
| 36 | Зеленый/Желтый | Оранжевый/Белый | Зеленый/Белый | Оранжевый/Белый | |
| 37 | 19 | Желтый /Коричневый | Белый/Зеленый | Белый/Синий | Белый/Синий |
| 38 | Коричневый/Желтый | Зеленый/Белый | Синий/Белый | Синий/Белый | |
| 39 | 20 | Желтый/Серый | Белый/Коричневый | Белый/Оранжевый | Белый/Оранжевый |
| 40 | Серый/Желтый | Коричневый/Белый | Оранжевый/Белый | Оранжевый/Белый | |
| 41 | 21 | Фиолетовый/Синий | Белый/Синий | Белый/Зеленый | Белый/Синий |
| 42 | Синий/Фиолетовый | Синий/Белый | Зеленый/Белый | Синий/Белый | |
| 43 | 22 | Фиолетовый/Оранжевый | Белый/Оранжевый | Белый/Синий | Белый/Оранжевый |
| 44 | Оранжевый/Фиолетовый | Оранжевый/Белый | Синий/Белый | Оранжевый/Белый | |
| 45 | 23 | Фиолетовый/Зеленый | Белый/Зеленый | Белый/Оранжевый | Белый/Синий |
| 46 | Зеленый/Фиолетовый | Зеленый/Белый | Оранжевый/Белый | Синий/Белый | |
| 47 | 24 | Фиолетовый/Коричневый | Белый/Коричневый | Белый/Зеленый | Белый/Оранжевый |
| 48 | Коричневый/Фиолетовый | Коричневый/Белый | Зеленый/Белый | Оранжевый/Белый | |
| 49 | 25 | Фиолетовый/Серый | | | |
| 50 | Серый/Фиолетовый | | | | |
