ПРИЛОЖЕНИЕ 1

Указания к решению задач

Решение задач должно, при необходимости, сопровождаться эскизами, выполненными карандашом. На эскизах должны быть цифровые обозначения, согласно текст задачи.

Размерности всех физических величин приводить в международной системе единиц (СИ). Например, температура – градус Кельвина (^оК), масса- кг, вес-ньютон (Н), скорость (м/с), количество теплоты – кило-Джоуль в час

.

В некоторых учебных пособиях не полностью соблюдается система СИ, поэтому можно, с небольшими округлениями, принять, что Т^оК = t^оС +273, 1 кДж =0,24 ккал, 1 ккал = 4,2 Дж, 1 кГс/м² = 10Па, 1 кГс/см² = 0,1 МПа.

При решении задач контрольных работ желательно использовать литературу таблицы 2.

Таблица 2.

Рекомендуемая литература

Литература	Номера задач
Охрана труда. Под редакцией Ф.М. Канарева. М.: Агропромиздат, 1988.	№226, 229, 233, (с.109…111),№230, 234 (с.81…85), №248 (с.81…82), №249 (с. 87), №242 (с.78), № 245, № 246 (с.130), № 222, 227 (с. 51), №232 (с.189), №237 (с. 341…342), №247 (с.83…84), №236 (с.208), №225, №244 (с. 325),238 (с. 196).
Зайцев В.П., Свердлов М.С. Охрана труда в животноводстве. М.: Агропромиздат, 1989.	№223, 242(с.78), №226, №229 (с.142…143), №222, №227 (с.333.…334), №228 (с.315…316), № 232 (с. 175), №233, (с. 138…139), №243 (с. 133), №250 (с. 134), №225, №244 (с.289).
Шкрабак В.С., Казлаускас Г.К. Охрана труда. М.: Агропромиздат, 1989.	№224 (с.356), №226, №229 (с. 198), № 222, 227 ( с. 422), №231 (с. 263…264), №232 (с.248), №230, №234, №249 (с.93…с.94), №235 (с. 89), №233 (с.197), № 237 (с. 369…370), №240 (с.357), №243 (с.189), №245, №246 (с.143), №250 (с. 191), №225, №244 (с. 353)
Охрана труда. в с.-х. хозяйстве. Справочник. /Сост. В.Н. Михайлов и др. М. Агропромиздат, 1988.	№221, №241 (с.478…499)

При решении задач № 226, №229 можно использовать формулу:

Р_л = Р_уS_п/n_л,

где Р_л – мощность одной лампы, Вт; Р_у – удельная мощность, Вт/м²; (Р_у≈8 Вт/м²– для телятника; Р_у= 23 Вт/м² – для родильного отделения); S_п – площадь помещения, м²; n_л- количество ламп, штук.

При решении задачи № 243 можно использовать формулы :

,

где коэффициент естественной освещенности, %; Ев – естественная освещенность в данной точке внутри помещения, лк; Ен – естественная освещенность снаружи от всего небосвода, лк.

В помещениях с верхним или комбинированным освещением нормируется среднее значение е_ср коэффициента естественной освещенности.

где - е₁, е₂, …,е_n –значение коэффициентов естественной освещенности в отдельных точках помещения при равных расстояниях между ними; n – количество точек, в которых определяется коэффициент естественной освещенности.

При решении задачи № 233 можно использовать формулы:

,

где Ф_л – световой поток одного светильника, лм; Е_н - нормируемая освещенность, лк; ( Е_н ≈ 200…500 лк); S_п – площадь освещаемого помещения, м²; Z – коэффициент минимальной освещенности; коэффициент минимальной освещенности определяемый по формуле Z = Е_ср/Е_min= 1,1…1,5; k₃ – коэффициент запаса

( k₃ ≈ 1,2 …2); n_c – количество светильников; η коэффициент использования светового потока лампы (η ≈ 0,2 …0,6).

При решении задачи № 230 можно использовать формулу :

,

где So - площадь приточных и вытяжных отверстий, м²;

W – воздухообмен, м³/ч;  - коэффициент расхода воздуха;

ν – скорость ветра, м/с.

При решении задачи №234 можно использовать формулы :

, W = 3600 S_о  υ_в,

где W – воздухообмен, м³/ч; Vт – объем помещения , м³;

К – кратность воздухообмена; So – площадь приточных отверстий, м²;  - коэффициент расхода; υ_в – скорость воздуха, м/с.

При решении задачи №248 можно использовать формулы

G_в= W P_в ,

где G_в и G_н – масса внутреннего и наружного воздуха, кг; Р_в и Р_н – плотность внутреннего и наружного воздуха, кг/м³, W – необходимый воздухообмен, м³/ч.

W = 3600 S_o·υ,

где S_о – площадь сечения аэрационных отверстий, м²;  - коэффициент расхода воздуха; υ – скорость воздуха, м/с;

υ= 1,42 ψ_с, Н ≈ 9,8 h (Р_н – Р_в),

Р_н = 353 / (273 + t_н), Р_в = 353 / (273 + t_в)

_с - коэффициент сопротивления воздуха в канале (_с ≈ 0,5); Н – перепад давления, Па; t_н и t_в – температура наружного и внутреннего воздуха, ^оС; h – высота между серединами приточных и вытяжных проемов, м.

При решении задачи № 249 можно использовать формулу:

,

где Р_дв – мощность двигателя, кВт; Нв - полное давление вентилятора, Па; W_в – производительность вентилятора, м³/ч; _в – коэффициент полезного действия вентилятора (для осевых _в≈ 0,2…0,3, центробежных _в≈ 0,4…0,6); _п – коэффициент полезного действия передачи (η_п≈0,9…0,95).

При решении задачи № 242 можно использовать формулу:

где W – воздухообмен, м³/ч; V – выдыхание углекислого газа одним человеком, м³/ч; п - количество рабочих; Vq - ПДК углекислого газа, мг/м³, Vq_пр – концентрация вредностей в приточном воздухе, мг/м³.

При решении задач № 245, 246 можно использовать формулу

,

где L – суммарный уровень звукового давления, дБ; L₁, L₂, L₃ и L_п – уровни звукового давления, создаваемые каждым источником шума, дБ.

Суммарный уровень звукового давления L_с создаваемый несколькими источниками звука с одинаковым уровнем звукового давления L_і, расчитывается по формуле

L_c=Li + 10 ℓgn_ш, дБ,

где n_ш – число источников шума с одинаковым уровнем звукового давления.

При решении задач № 222, 227 можно использовать формулы :

,

где К_ч – показатель (коэффициент) частоты травматизма;

Т – количество пострадавших с утратой трудоспособности и со смертельным исходом;

Р – среднесписочное число работающих и служащих за тот же период времени, за который берем количество пострадавших;

,

где К_т – показатель (коэффициент) тяжести травматизма;

Д – число дней нетрудоспособности в результате травмирования за отчетный период; Т₁ – травмы со смертельным исходом.

,

К_п – показатель (коэффициент) потерь рабочего времени.

При решении задачи № 232 можно использовать формулу:

,

где Iч – ток, протекающий по телу человека, А; (0,1 А – ток смертельной величины); U_ф – фазное напряжение, В; Rч – сопротивление тела человека, Ом; R_тр – сопротивление обмоток трансформатора, Ом; R₃ – сопротивление заземляющего устройства, Ом.

При решении задачи № 237 можно использовать формулы:

где п_эп - количество путей эвакуации людей; п – число человек;

δ – ширина прохода, марша – 1,15…2,4 м; ширина коридоров – более 1,4 м; дверей – 0,8…2,4 м.

П_ж – количество путей эвакуации животных; N – количество животных; п_q – допустимое количество животных на 1м ширины;

(п_q ≈ 20 для зданий IY и Y степени огнестойкости); – ширина одних ворот (принимается не менее 2 м для зданий крупного рогатого скота).

При решении задачи № 247 можно использовать формулы:

где D – диаметр подводного патрубка дефлектора, м; W – производительность дефлектора, м³/ч.

W = Vс · К, D = 0,0188

V_c – объем помещения, м³; К – кратность воздухообмена;

V_q - скорость воздуха в патрубке, м/с.

При решении задачи № 236 можно использовать следующие соотношения:

Зона защиты подразделяется на два типа А и Б. Тип А обеспечивает надежность защиты 99,5%, Б – выше 95%.

,

где R_ха и R_хб – радиусы зоны защиты, м h – высота одиночного стержневого молниеотвода, м; h_х – высота защищаемых точек (4, 6 и 8 м).

При решении задач № 225, 244 можно использовать формулу

Q= 3,6·(q_н + q_в) · t_n·n,

где Q – расчетный объем воды, необходимый на наружное и внутреннее пожаротушение, м³;3,6 – коэффициент перевода метров в кубометры и часов в секунды; q_н и q_в – удельный расчетный расход воды - соответственно на наружное и внутреннее тушение пожара. Можно принять к категории В, III степени огнестойкости и объемом 15000 м³,q_н=20 л/с; q_в = 2 х 5 = 10 л/с; а для категории производства Б I степени огнестойкости зданий объемом до 3000 м³ – q_н = 10 л/с; q_в= 2 х 2,5 = 5 л/с ; t_п - расчетная продолжительность пожара (t_п =3 часа); n - число одновременных пожаров принимается 1…3 в зависимости от местности и площади застройки.

При решении задачи № 239можно использовать формулы:

где п – количество секций; F – общая площадь поверхности нагревательной батареи, м²; f – поверхность нагрева одной секции, м²; Q_п – суммарные потери тепла в помещении, Вт; К – коэффициент теплопередачи, Вт/м² ⁰К; Т_вх и Т_вых – температура воды при входе в радиатор и при выходе из него, ⁰К; Т_п – температура помещения (Т_п≈ 291…293⁰К).

При решении задач № 250 можно использовать формулу:

где ΣF_о – суммарная площадь световых проемов, м²; F_n – площадь пола, м²; е_min – нормированное значение коэффициента естественной освещенности; η _о – световая характеристика окна; К – коэффициент затенения (k ≈ 1…1,4); τ – коэффициент светопропускания ( τ ≈ 0,2…0,4); ч₁ – коэффициент светоотражения; k₃ – 1,2…2,0 – коэффициент запаса.

При решении задачи № 240 следует использовать данные

табл. 3.

Таблица 3

Количество средств пожаротушения на машинах.

Машины	Количество, шт.
Машины	Огнетушители	Штыковые лопаты	Швабры
Трактор	1	1	-
Зерноуборочный комбайн	2	2	две швабры, кошма, ящик с песком
Самоходное шасси	1	1	-
Жатки прицепные	-	1	2
Жатки навесные	-	1	2
Автомобили	1	1	-
Аммиаковозы	ОУ-2, ОУ-5 по одному	1	бочонок с водой 10 л

При решении задачи №224 следует использовать данные табл.4. Кроме того, на территории деревообрабатывающих мастерских, фермы должен быть установлен пожарный щит с набором пожарного инвентаря.

Таблица 4

Нормы средств пожаротушения

в сельскохозяйственных производственных помещениях

Наименование помещений, сооружений, установок	Площадь помещений, м²	Количество пожарного оборудования
Наименование помещений, сооружений, установок	Площадь помещений, м²	Огнетушитель ОХП-10	Бочка с водой (250 л) и 2…4 ведра
1	2	3	4
Механические мастерские	600	1	-
Продолжение табл. 4
1	2	3	4
Склад муки, зерна	200	1	4
Деревообрабатывающие мастерские	100	1	1
Животноводческие помещения	100	1	1
Служебные помещения	200	1	-

При решении задачи №238 можно использовать формулу.

,

где R – сопротивление растеканию тока, Ом; р – удельное сопротивление грунта (суглинок р ≈ 80…120 Ом ·м); ℓ - длина стержня, м; d – диаметр трубы, стержня , м; h – расстояние от поверхности земли до середины стержня , h = 0,8 + 1,75 = 2,55 м.

При решении задачи № 235 можно использовать формулу:

где Рп – содержание пыли в 1 м³, мг/м³; q₂ – масса чистого фильтра , мг; q₁ – масса запыленного фильтра, мг; W_о – объемная скорость фильтрации, л/мин.; τ – время фильтрации, мин.

Пределы взрывоопасности зерновой пыли 30…62 мг/м³.

При решении задачи № 228, 231 можно использовать формулы:

,

где R_х – радиус зоны защиты, м; а, в – ширина и длина скла-да, м;

При условии О ≤ h_х ≤ ²/₃h, h_х – высота защищаемой точки, м.

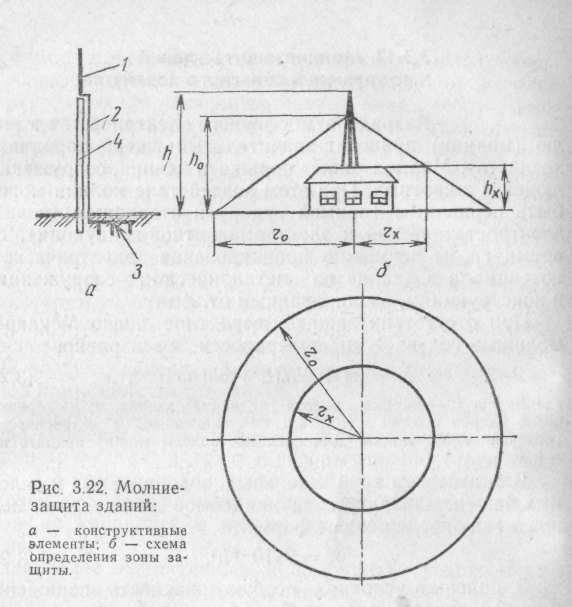

Рис 1. Молниезащита зданий

а – конструктивные элементы

(1 молниеприемник, 2 - токоотвод,

3 – заземлитель)

б – схема определение зоны защиты

Определив R_х и зная высоту склада h_х до крыши, из следующего выражения можно найти оптимальную высоту молниеотвода h.

ПРИЛОЖЕНИЕ 2

к Положению о расследовании и учете несчастных случае на производстве и профессиональных заболеваний

Форма Н-1

УТВЕРЖДАЮ

(должность)

М.П.

_____________________________________

подпись фамилия, инициалы)

__________________________________

(дата)

А К Т №

о несчастном случае на производстве

(составляется в трех экземплярах и направляется нанимателем потерпевшему или лицу, представляющему его интересы;

государственному инспектору труда)

________________________________________________

(место составления) (дата)

Фамилия, имя, отчество потерпевшего_________________ ______________________________________________

Дата и время несчастного случая__________________

(число, месяц, год)

_

________________________________________________

( часы суток)

Количество полных часов, отработанных от начала рабочего дня (смены) до несчастного случая____________________________
