Geum.ru

Тепло-электродинамические механизмы макроскопического формирования сверхпроводящих состояний и их устойчивость к возмущениям различной природы 01. 04. 13 электрофизика, электрофизические установки

Вид материалаАвтореферат диссертации
Основные результаты и выводы
Подобный материал:
1   2   3
Для рассматриваемого композитного сверхпроводника выписаны соответствующие критерии возникновения мультистабильных состояний и определены границы устойчивых состояний при варьировании индукции внешнего магнитного поля.

Впервые изучено влияние механизма деления тока между сверхпроводником и матрицей на закономерности возникновения токовых неустойчивостей в комбинированном сверхпроводнике, охлаждаемом жидким хладагентом. Показано, что при повышенных значениях температуры хладагента могут возникать устойчивые состояния после того, как плотности токов в сверхпроводнике и в матрице принимают равные значения. Они влияют на характер нарастания стационарных зависимостей E(I) и T(I) и сказываются на условиях возникновения токовой неустойчивости. Обсуждена их зависимость от сопротивления матрицы и коэффициента заполнения композита сверхпроводником.

Исследовано влияние теплоемкости сверхпроводника и матрицы, а также ее удельного электрического сопротивления на формирование электродинамических состояний ВТСП-композитов при непрерывном вводе тока. Показано, что в этом случае температурно-амперная и вольт-амперная характеристики композита изменяются по закону

,

.

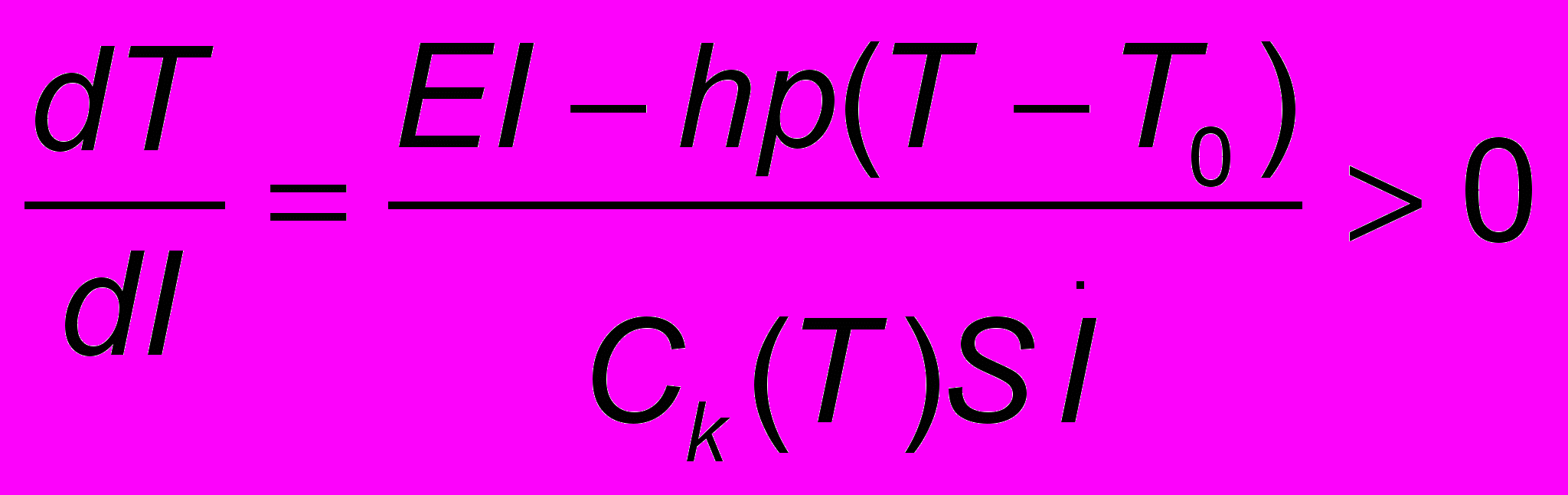

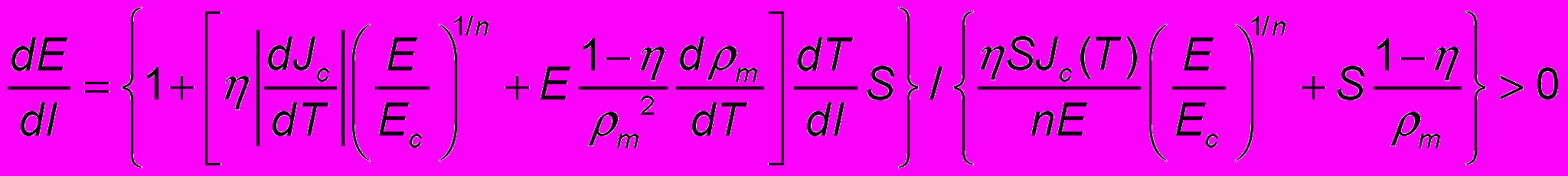

Из выписанных выражений следует, что при непрерывном вводе тока зависимости T(I) и E(I) имеют только положительный наклон, который монотонно убывает с увеличением теплоемкости сверхпроводника и матрицы, но возрастает с увеличением удельного электрического сопротивления матрицы.

Теплоемкость композита также оказывает существенное влияние на вид нестационарных ВАХ композитов, которые в стационарном приближении могут иметь мультистабильные ветви. В результате, переход от одной стабильной ветви к другой становится более сглаженным даже при не высоких скоростях ввода тока. Поэтому для наблюдения в экспериментах мультистабильных областей ток в композит необходимо вводить с экстремально малыми скоростями. В противном случае даже в области неустойчивых состояний могут наблюдаться ВАХ, нарастание которых не носит лавинообразный характер и происходит при весьма малых значениях dE/dI.

Рис. 15. Влияние размеров композита на его вольт-амперные характеристики

при условии сохранения площади поперечного сечения:

1', 2', 3' – напряженность электрического поля на поверхности;

1'', 2'', 3'' – напряженность электрического поля в центре
Учитывая пространственный характер процессов, протекающих в сверхпроводящем композите, рассмотрены особенности неизотермического проникновения транспортного тока при его вводе в композит. Полученные результаты показали существование размерного эффекта, приводящего к тепловой деградации токонесущей способности ВТСП-композита: она неизбежна в силу соответствующего повышения температуры композита, происходящего уже на стадии устойчивых состояний.

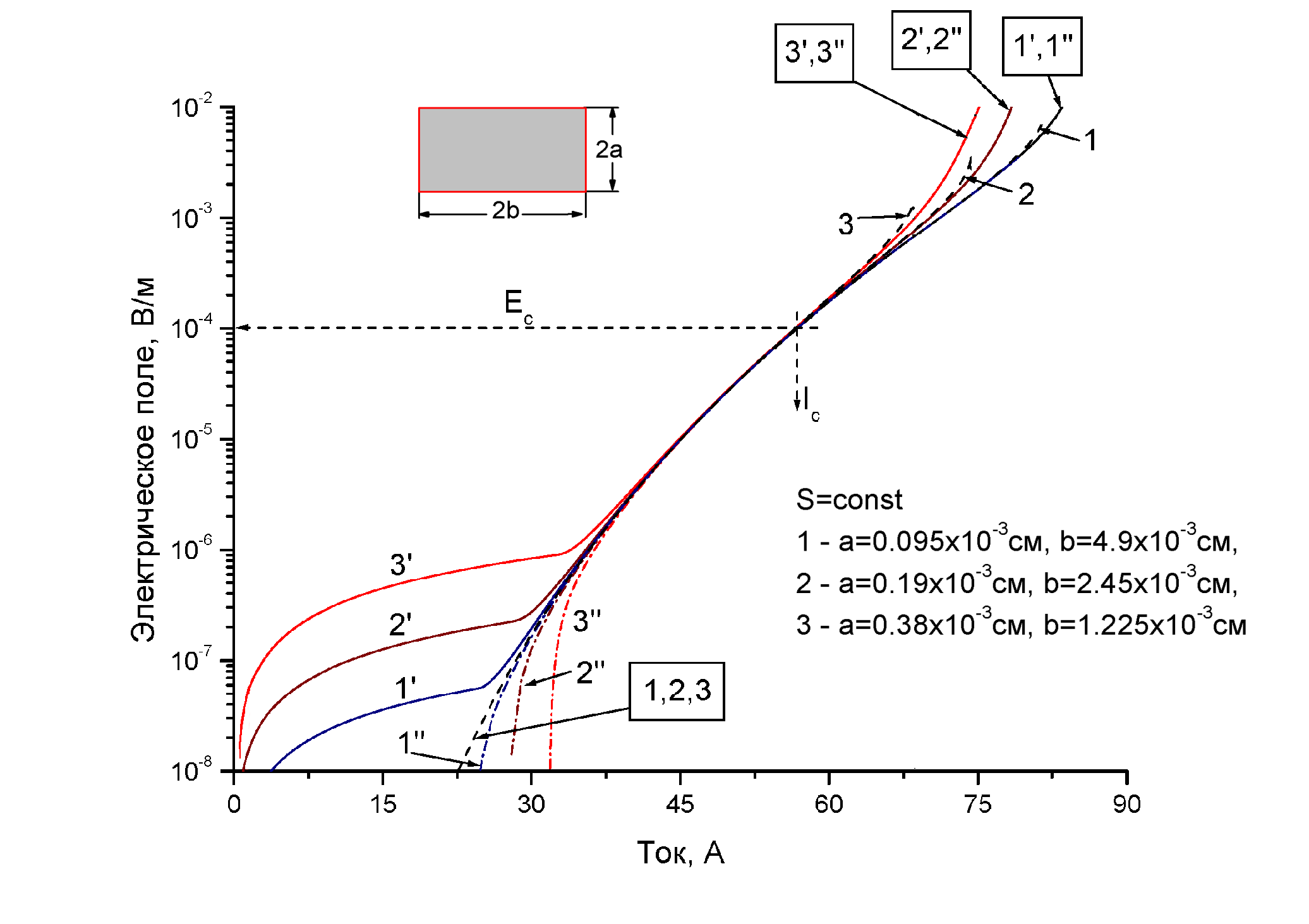

На рис. 15 приведены нестационарные (кривые 1', 1'', 2', 2'', 3', 3'') и стационарные (кривые 1, 2, 3) ВАХ сверхпроводящего композита плоской формы, поперечные размеры которой варьировались при условии, что площадь его поперечного сечения и коэффициент заполнения остаются постоянными. Видно, что чем больше толщина композита, тем меньше ток возникновения неустойчивости. В результате, ток возникновения неустойчивости, вычисленный для композита с ВАХ, описываемыми кривыми 1, 1' и 1'', на 16% больше, чем ток возникновения неустойчивости в композите, ВАХ которого описывается кривыми 3, 3' и 3''.






Рис. 16. Зависимость максимально допустимых значений тока и температуры ВТСП-композита

от индукции внешнего магнитного поля

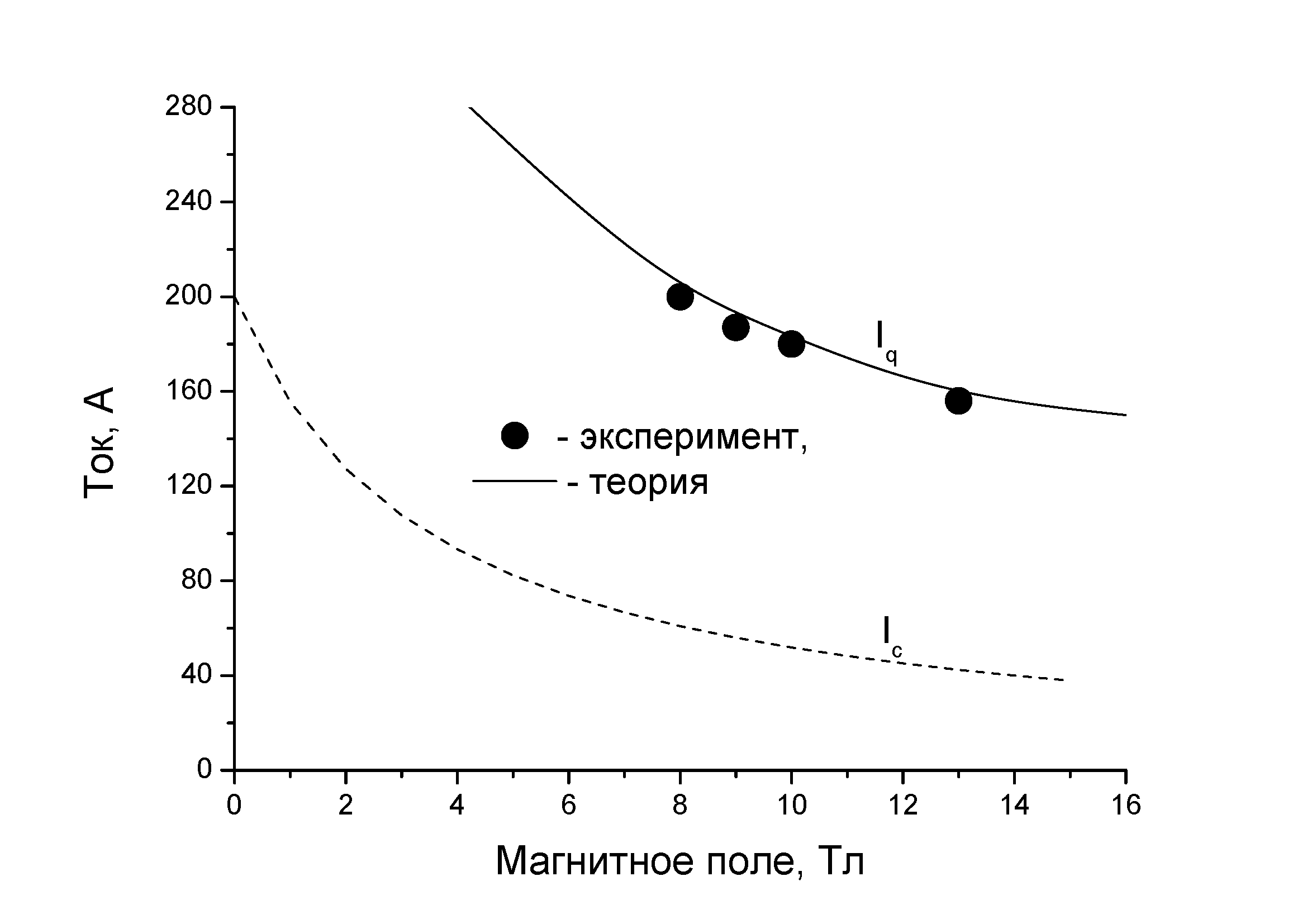

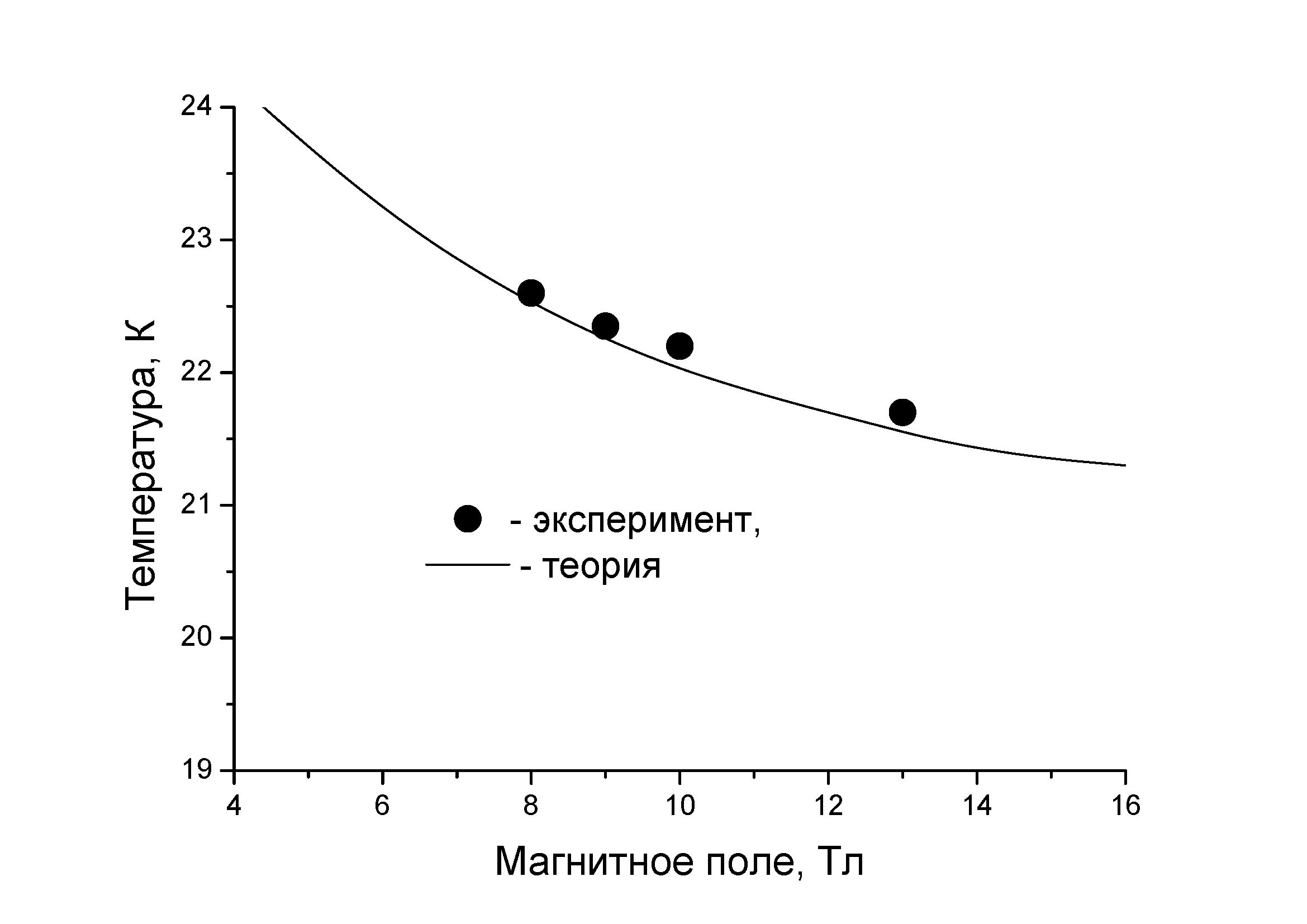

В заключительной части главы 7 выполнено сравнение результатов теоретического анализа процессов, протекающих в ВТСП-композите при вводе в него тока, с экспериментами, которые были проведены в High Field Laboratory for Superconducting Materials, Institute for Materials Research, Tohoku University, Sendai, Japan. На рис.16 экспериментальные данные сопоставлены с результатами расчета условий возникновения токовой неустойчивости в композитном сверхпроводнике на основе Bi2Sr2CaCu2O8 в серебряной матрице, охлажденного криокулером до температуры жидкого гелия (T0=4.2 K). Хорошее совпадение эксперимента и теории подтверждает правомерность использования предложенных моделей, согласно которым возможно существование “закритических” стабильных состояний, характеризующихся высоким повышением температуры композита перед возникновением неустойчивости.

В заключении приведены основные результаты, полученные в диссертации.


ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ

  1. Впервые показано, что при крипе магнитного потока дифференциальное сопротивление сверхпроводника внутри области намагниченности монотонно убывает по направлению к ее подвижной границе, принимая на ней нулевое значение. Поэтому электромагнитное поле, которое либо индуцируется в сверхпроводнике непрерывно нарастающим внешним магнитным полем или вводимым током, либо релаксирует во времени, проникает в сверхпроводник с неравномерной скоростью, определяя особенности формирования стабильных состояний сверхпроводящих сред при крипе.
  2. Сформулировано определение электродинамических состояний с сильным и слабым крипом, отличающихся влиянием типа нелинейности вольт-амперной характеристики сверхпроводника на макроскопическое распределение электромагнитного поля внутри области намагниченности.
  3. Доказано, что для сверхпроводников со слабым крипом модель критического состояния является нулевым приближением, описывающим пространственное распределение напряженности электрического поля внутри сверхпроводника с произвольным уравнением его ВАХ. Но при этом для корректного описания процесса формирования электродинамических состояний уравнение движения границы области намагниченности, распределение тока и магнитного поля в сверхпроводнике должны быть записаны с учетом соответствующего уравнения ВАХ. Данное приближение позволяет с хорошей степенью точности вычислить в аналитическом виде потери в сверхпроводниках.
  4. В целом эквивалентный характер формирования электродинамических состояний сверхпроводников со степенной и экспоненциальной ВАХ и условия их устойчивости зависят от величины параметров нарастания ВАХ. Отличие увеличивается c их уменьшением и становится заметным в сверхпроводниках с сильным крипом.
  5. Впервые показано, что тип нелинейности ВАХ сверхпроводника оказывает существенное влияние на формирование электродинамических состояний при релаксации индуцированного магнитного потока. Отличие между процессами релаксации у сверхпроводников с экспоненциальной и степенной ВАХ наиболее заметно у высокотемпературных сверхпроводников. В основе существующих отличий лежит различный характер изменения дифференциального сопротивления сверхпроводников в области низких электрических полей.
  6. Разработан численный метод решения систем дифференциальных уравнений параболического типа, описывающих диффузионные явления в многофазных средах с неявно заданными уравнениями движения границы раздела фаз.
  7. Предложена общая методика определения условий возникновения в сверхпроводящих средах неустойчивостей различной природы. Она позволяет корректно определить границу стабильных состояний, т.к. учитывает коллективное формирование тепло-электродинамических состояний как в сверхпроводниках, так и в сверхпроводящих композитах с различными типами нелинейности ВАХ сверхпроводника. Ее использование позволило дать общее определение тока неустойчивости независимо от природы возмущения.
  8. Впервые сформулированы характерные физические особенности изменения температуры жесткого сверхпроводника, предшествующие разрушению его критического состояния. Они лежат в основе существования нетривиальной связи между допустимым повышением температуры сверхпроводника, условиями стабильности сверхпроводящего состояния и тепловыми потерями, устойчиво выделяемыми в сверхпроводнике перед возникновением неустойчивости.
  9. Проведенный анализ механизмов коллективного формирования тепло-электродинамических состояний низко- и высокотемпературных сверхпроводников позволил связать между собой теории магнитной и токовой неустойчивостей сверхпроводников, теорию потерь и теорию тепловой стабилизации. В этом случае нахождение условий стабильности выполняется на основе единой теоретической концепции, которая не зависит от типа нелинейности ВАХ, природы возмущения, но соблюдает предельные переходы к известным условиям устойчивости.
  10. В неизотермическом приближении выписаны критерии возникновения магнитной и токовой неустойчивостей, учитывающие тепловую предысторию формирования электродинамических состояний низко- и высокотемпературных сверхпроводников в зависимости от условий охлаждения сверхпроводника, его поперечного размера, типа нелинейности вольт-амперной характеристики, скоростей изменения внешнего магнитного поля или вводимого тока.
  11. Учет допустимого изменения температуры жесткого сверхпроводника при стабильном формировании его критического состояния впервые показал, что:

    – условия разрушения критического состояния охлаждаемого сверхпроводника зависят от скорости нарастания внешнего магнитного поля в силу соответствующей зависимости стабильного повышения температуры сверхпроводника перед возникновением неустойчивости;

    – существует эффект тепловой стабилизации критического состояния, когда магнитные неустойчивости не будут возникать при действии внешних температурных возмущений; выписаны критерии существования условий полной и частичной стабилизации.
  1. Впервые дано объяснение причинам возникновения осцилляций в сверхпроводящих материалах. В их основе лежит различие в скоростях кондуктивно-конвективного отвода тепловыделений из толщи сверхпроводника в хладагент и скорости нарастания джоулевых потерь, индуцированных изменяющимся внешним магнитным полем. Установлено существование трех характерных стадий возникновения осцилляций, которые определяют взаимосвязанное изменение во времени и в толще сверхпроводника напряженности электрического поля, его температуры и плотности экранирующего тока.
  2. Показано существенное влияние тепловой предыстории сверхпроводника на условия возникновения осцилляций. При этом имеет место эффект теплового подавления осцилляций. В частности, вероятность возникновения осцилляций уменьшается при ухудшении условий охлаждения или увеличении скорости нарастания внешнего магнитного поля, и, как следствие, они полностью отсутствуют при адиабатических условиях.
  3. Показано, что общепринятое в существующей теории тепловой стабилизации выражение для определения мощности джоулева тепловыделения в композите может приводить к заметно заниженным значениям мощности тепловых потерь как при стабильных, так и нестабильных режимах. Это связано с высокими допустимыми электрическими полями, которые могут быть индуцированы возмущениями различной природы уже на стадии стабильных состояний и не учитываются в существующей теории тепловой стабилизации.
  4. Предложена модель, позволяющая при определении границы устойчивых состояний учесть многообразие конструктивных схем сверхпроводящих кабелей. Анализ, проведенный на ее основе, показал, что возникновение неустойчивости в сверхпроводящих кабелях зависит от коллективного изменения температуры и тока во всех его компонентах в моменты времени, предшествующих возникновению неустойчивости.
  5. Показано существование характерных значений напряженности электрического поля, определяющих роль механизмов конвективного и кондуктивного теплопереноса и влияние матрицы на формирование устойчивых электродинамических состояний.
  6. Показано, что устойчивое увеличение температуры высокотемпературных сверхпроводников перед возникновением токовой неустойчивости оказывает заметное влияние на происходящие в них процессы. В результате:

    – при непрерывном вводе тока зависимость теплоемкости от температуры сверхпроводника и матрицы существенно влияет на вид его вольт-амперной характеристики;

    – ток срыва ввода, определяющий максимально допустимое значение вводимого тока, уменьшается, если при теоретическом анализе условий его стабильности во внимание принимается тепловая неоднородность электродинамических состояний;

    – в зависимости от изменения теплового состояния ВТСП допустимые значения напряженности электрического поля и вводимого тока могут быть как “закритическими”, так и “докритическими” по отношению к условно заданным критическим параметрам;

    – перегрев сверхпроводника на стадии стабильных состояний приводит к эффекту тепловой деградации токонесущих свойств ВТСП, когда ток возникновения неустойчивости не повышается пропорционально увеличению его критического тока;

    – между свойствами сверхпроводника и жидкого хладагента существует связь, которая приводит к различным механизмам возникновения токовой неустойчивости;

    – формирование устойчивых тепло-электродинамических состояний высокотемпературных сверхпроводников зависит от взаимосвязанного изменения с температурой критической плотности тока и показателя нарастания вольт-амперной характеристики сверхпроводника во всем диапазоне варьирования его температуры и особенно при температурах, близких к критической температуре сверхпроводника.
  1. При “докритических” состояниях стабильное повышение температуры сверхпроводящего композита в основном определяется допустимыми перегревами сверхпроводника. В “закритической” области токов на стабильные перегревы оказывают влияние и свойства матрицы. Вследствие этого устойчивые перегревы ВТСП- композитов изменяются в широком диапазоне.
  2. Стационарные ВАХ высокотемпературных сверхпроводников могут иметь мультистабильные участки. Они могут наблюдаться также в композитах с низкими коэффициентами заполнения, при высоких значениях индукции внешнего магнитного поля, при относительно высоких температурах хладагента. Как следствие, в промежуточной области температур хладагента могут существовать стационарные состояния, когда температура композита стабильно повышается вплоть до его критической температуры. В результате этого эффекта токовые неустойчивости у BТСП-композитов могут полностью отсутствовать при температурах хладагента, меньших, чем критическая температура сверхпроводника.


Основные результаты диссертации опубликованы в следующих работах:

  1. Романовский В.Р. Нелокальная диффузия вихрей внутри жесткого сверхпроводника в области крипа магнитного потока // Доклады РАН. 2000. Т. 370. № 4. С. 464-468.
  2. Романовский В.Р. Автоволновая динамика магнитного потока в неидеальных сверхпроводниках второго рода с различными типами вольт-амперных характеристик // ЖТФ. 2000. Т. 70. № 5. С. 47-57.
  3. Romanovskii V.R. Macroscopic flux-creep magnetization of superconductors in applied magnetic field and local change peculiarities of their differential resistivity // Physica C –Superconductivity and its applications. 2003. Vol. 384. No 4. P. 458-468.
  4. Romanovskii V.R. Peculiarities of transport current penetration in a composite superconductor during flux creep // Cryogenics. 2002. Vol. 42. No 1. P. 29-37.
  5. Romanovskii V.R. About magnetic relaxation of partially penetrated screening current in superconductor with various models of flux creep // The European Physical J., Solid and Condensed State Physics. 2003. Vol. B33. No 3. P. 255-264.
  6. Романовский В.Р. Особенности процессов магнитной релаксации в сверхпроводниках с различными моделями крипа // ЖТФ. 2003. T. 73. вып. 10. C. 77-84.
  7. Romanovskii V.R. Quasi-critical regime of flux-creep state in superconductors // Proceedings of the 19 International Cryogenic Engineering Conference. Grenoble. France. 2003. P. 301-304.
  8. Romanovskii V.R. Macroscopic flux-creep electrodynamics of high temperature superconductor // В книге: “Studies of high temperature superconductors (Advances in research and applications)”. Vol. 48 – Vortex physics and flux pinning. Nova Science Publishers. NY 11788. 2005. P. 137-171.
  9. Романовский В.Р. Устойчивость критического состояния сверхпроводника второго рода при его конечном температурном возмущении // Письма в ЖЭТФ. 1994. T. 59. вып. 10. C. 671-677.
  10. Романовский В.Р. Неизотермические критерии адиабатической устойчивости критического состояния в жестких сверхпроводниках // Доклады Академии Наук. 1994. T. 336. № 3. C. 341-344.
  11. Романовский В.Р. Устойчивость критического состояния жесткого сверхпроводника и особенности допустимого увеличения его температуры // Доклады Академии Наук. 1996. T. 350. № 6. C. 752-756.
  12. Романовский В.Р. Нелинейная динамика критического состояния в жестких сверхпроводниках и композитах на их основе // ЖТФ. 1997. T. 67. № 1. C. 29-33.
  13. Romanovskii V.R. Non-isothermal adiabatic critical state stability of a hard superconductor // Physica C – Superconductivity and its applications. 1998. Vol. 310. P. 392-399.
  14. Романовский В.Р. Устойчивость критического состояния жесткого сверхпроводника при изменении температуры хладагента // Доклады Академии Наук. 1998. T. 358. №4. C. 476-479.
  15. Romanovskii V.R. Similarities and differences between flux-creep states of superconductors with different current-voltage relations // Physica C – Superconductivity and its applications. 2004. Vol. 384. No 4. P. 458-468.
  16. Круглов С.Л., Романовский В.Р. Динамическая устойчивость сверхпроводящего состояния магнитной системы геликоидального типа // Письма в ЖТФ. 1994. T. 20. вып. 22. C. 89-94.
  17. Keilin V.E., Romanovskii V.R. Limiting currents in superconducting composites // IEEE Trans. on Mag. 1992. Vol. 12. No 1. P. 771-774.
  18. Keilin V.E., Romanovskii V.R. Superconducting state stability in current charging into composites // Cryogenics. 1993. Vol. 33. No 10. P. 986-994.
  19. Кейлин В.Е., Романовский В.Р. Диффузия тока в сверхпроводящий композит с размытой вольт-амперной характеристикой // ЖТФ. 1993. T. 63. № 1. C. 10-21.
  20. Романовский В.Р. Тепловыделения в устойчивом сверхпроводящем состоянии при вводе тока в композитный сверхпроводник // ЖТФ. 1999. T. 69. вып. 4. C. 125-128.
  21. Романовский В.Р. Джоулево тепловыделение в композитах на основе жестких сверхпроводников, инициируемое диффузией магнитного потока // Доклады РАН, 1999. T. 365. № 1. C. 44-49.
  22. Romanovskii V.R. Joule heat release in a superconducting composite under a transport current charge // Superconductor: Science and Technology. 2002. Vol. 15. No 6. P. 881-887.
  23. Romanovskii V.R. Influence of varying transport current on Joule heating temperature dependence in a composite superconductor // Proceedings of the 19th International Cryogenic Engineering Conference. Grenoble. France. 2002. P. 297-300.
  24. Макаров А.М., Романовский В.Р. О влиянии диффузии магнитного потока на условия возникновения тепловой неустойчивости в комбинированном сверхпроводнике // Письма в ЖТФ. 1995. T. 21. вып. 21. C. 56-62.
  25. Романовский В.Р. Тепловыделения в сверхпроводящих композитах с неравномерно распределенным током, инициируемые тепловыми импульсными возмущениями // ЖТФ. 2003. T. 73. вып. 6. C. 46-52.
  26. Романовский В.Р. Неизотермические условия ограничения вводимого в композитный сверхпроводник тока при действии импульсных возмущений // Письма в ЖТФ. 1997. T. 23. вып. 3. C. 14-21.
  27. Гаврилин А.В., Романовский В.Р. Предельные токи сверхпроводящего кабеля с различной степенью нелинейности вольт-амперной характеристики его компонент // Письма в ЖТФ. 1996. T. 22. вып. 7. C. 25-31.
  28. Романовский В.Р. Возникновение неустойчивости в многопроводной сверхпроводящей композиции, инициируемой неравномерно распределенным изменяющимся током // Доклады РАН. 1997. T. 355. № 6. C. 758-762.
  29. Romanovskii V.R., Gavrilin A.V. Current carrying capacity reduction in smoothness of voltage-current characteristics of strands // Cryogenics. 1997. Vol. 37. No 8. P. 417-420.
  30. Романовский В.Р. Устойчивость сверхпроводящего состояния многопроводного токонесущего элемента при вводе в него тока // ЖТФ. 1998. T. 68. № 3. C. 39-44.
  31. Romanovskii V.R. Ramp rate limitation in AC multi-strand superconducting cables due to statistical scattering in inductive coupling between strands // Cryogenics. 1998. Vol.38. No 9. P. 903-909.
  32. Romanovskii V.R. Current degradation of multi-strand superconducting cable caused by non-ideal inductive coupling between its components // IEEE Transactions on Appl. Superconductivity. 2002. Vol. 12. No 1. P. 1578-581.
  33. Романовский В.Р. Допустимый перегрев и предельный ток в сверхпроводящем композите при крипе магнитного потока // ЖТФ. 2003. T. 73. вып. 1. C. 55-59.
  34. Watanabe K., Romanovskii V.R., Ken-ichiro Takahashi, Nishijima G., Awaji S. Current-carrying properties in a low resistive state for Ag-sheathed Bi2Sr2CaCu2O8 tape // Superconductor: Science and technology. 2004. Vol. 17. No 9. P. S533-S537.
  35. Romanovskii V.R., Watanabe K., Ken-ichiro Takahashi, Nishijima G., Awaji S. Limiting current-carrying capacity of Ag-sheathed Bi2Sr2CaCu2O8 conductor: linear approximation // Superconductor: Science and technology. 2004. Vol. 17. No 11. P. 1242-1246.
  36. Romanovskii V.R., Watanabe K., Ken-ichiro Takahashi, Nishijima G., Awaji S. Current sharing effect on the current instability and allowable temperature rise of composite high-TC superconductors // Physica C – Superconductivity and its applications. 2004. Vol. 416. No 3 – 4. P. 126-136.
  37. Romanovskii V.R., Watanabe K. Nonlinear approximation for limiting current-carrying capacity of Ag-sheathed Bi2Sr2CaCu2O8 conductors // Superconductor: Science and technology. 2005. Vol. 18. No 4. P. 1242-1246.
  38. Romanovskii V.R., Watanabe K. Multi-stable static states of Bi-based superconducting composites and current instabilities at various operating temperatures // Physica C – Superconductivity and its applications. 2005. Vol. 416. No 3 – 4. P. 99-110.
  39. Romanovskii V.R., Watanabe K. Basic formation on peculiarities of the stable and unstable states of high-Tc composite superconductors at applied fully penetrated currents // Physica C – Superconductivity and its applications. 2005. Vol. 416. No 3 – 4. P. 1-13.
  40. Watanabe K., Awaji S., Nishijima G., Romanovskii V.R. Sub- and over-critical stable states of composite high-Tc superconductors with different E(J)-dependences and their unavoidable overheating // Teion Kogaku, Chodendo Gakkai Koen Gaiyoshu. 2005. Vol. 73. P. 5.
  41. Romanovskii V.R., Watanabe K. Operating modes of high–Tc composite superconductor and thermal runaway conditions under current charging // Superconductor: Science and Technology. 2006. Vol. 19. No 6. P. 541-550.
  42. Romanovskii V.R., Watanabe K., Awaji S., Nishijima G. Current-carrying capacity dependence of composite Bi2Sr2CaCu2O8 superconductors on the liquid coolant conditions // Superconductor: Science and Technology. 2006. Vol. 19. No 8. P. 703-710.
  43. Watanabe K., Inoue T., Awaji S., Nishijima G., Romanovskii V.R. Transport properties over critical currents for Ag-sheathed Bi2Sr2CaCu2O8 superconductor with different E-J dependence // Advances in Science and Technology. 2006. Vol. 47. P. 118-123.
  44. Romanovskii V.R., Awaji S., Nishijima G., Watanabe K. Sub- and over-critical stable states of composite high-Tc superconductors with different E(J)-dependences and their unavoidable overheating // J. of Applied Physics. 2006. Vol. 100. No 6. P. 063905 1-12.
  45. Romanovskii V.R., Watanabe K. Size dependence of the thermo-electrodynamics states of composite high-Tc superconductors and its effect on the current instability conditions // Physica C – Superconductivity and its applications. 2006. Vol. 450. No 1-2. P. 88-95.
  46. Romanovskii V.R., Watanabe K., Awaji S., Nishijima G. Thermal degradation study of current-carrying capacity of composite high-Tc superconductors // Teion Kogaku, Chodendo Gakkai Koen Gaiyoshu. 2006. Vol. 74. P. 109.
  47. Romanovskii V.R., Watanabe K., Awaji S., Nishijima G. Steady and unsteady current modes and thermal runaway conditions of high-Tc superconductors // IEEE Trans. on Appl. Supercon. 2007. Vol. 17. No 2. P. 3133-3136.
  48. Watanabe K., Romanovskii V.R., Awaji S., Nishijima G. Thermal stability properties in Ag - sheathed Bi2212 superconductors with a very low resistive state // Teion Kogaku (J. Cryo. Soc. Jpn.). 2007. Vol. 42. No 7. P. 224-229.
  49. Watanabe K., Romanovskii V.R., Awaji S., Nishijima G., Matsuo H. Current-carrying capacity of YBa2Cu3O7-coated conductors for a 30 T superconducting magnet // Applied Physics Express. 2008. No 1. P. 081701-081703.
  50. Романовский В.Р. Тепловые механизмы формирования, разрушения и деградации предельных токовых состояний высокотемпературных сверхпроводников // Доклады РАН. 2009. T. 425. № 6. C. 757-763.
  51. Romanovskii V.R. Thermal peculiarities of stable macroscopic distribution of applied current in high-temperature superconductors // International Review of Physics. 2009. Vol. 3. No 2. P. 74-85.
  52. Romanovskii V.R., Watanabe K., Ozhogina V.K. Thermal peculiarities of the electric mode formation of high temperature with the temperature-decreasing n-value // Cryogenics. 2009. Vol. 49. No 7. P. 360-365.
  53. Romanovskii V.R. Voltage-current characteristics and current instability conditions of a high-temperature superconductor in non-uniform temperature distribution // Physica C – Superconductivity and its applications. 2009. Vol. 469. No 14. P. 832-838.
  54. Романовский В.Р. О возможности существования мультистабильных резистивных состояний при вводе тока в высокотемпературный сверхпроводник // ЖТФ. 2009. T.79. вып. 11. C. 20-24.
  55. Романовский В.Р. Механизмы возникновения токовой неустойчивости в высокотемпературных сверхпроводниках, охлаждаемых жидким хладагентом // ЖТФ. 2009. T. 79. вып. 12. C. 44-51.
  56. Romanovskii V.R., Watanabe K. Thermal stability characteristics of high temperature superconducting composites // Глава 9 в книге “Superconducting Magnets and Superconductivity”. Nova Science Publishers. NY 11788. 2009. P. 293-399.
  57. Romanovskii V.R., Watanabe K. Current instability investigations of conduction-cooled high temperature superconducting composites // International Journal of Condensed Matter, Advanced Materials and Superconductivity Research. Nova Science Publishers. 2009. Vol. 9. No 1. P. 31-57.
  58. Романовский В.Р. Вольт-амперные характеристики и особенности возникновения токовой неустойчивости в высокотемпературном сверхпроводнике при неравномерном распределении температуры в его поперечном сечении // ЖТФ. 2010. T. 80. вып. 3. C. 55-62.
  59. Romanovskii V. R. Current instability mechanisms in high-temperature superconductors cooled by liquid coolant // Superconductor: Science and Technology. 2010 (принята к печати).



РОМАНОВСКИЙ Владимир Рэманович


ТЕПЛО-ЭЛЕКТРОДИНАМИЧЕСКИЕ МЕХАНИЗМЫ

МАКРОСКОПИЧЕСКОГО ФОРМИРОВАНИЯ СВЕРХПРОВОДЯЩИХ СОСТОЯНИЙ

И ИХ УСТОЙЧИВОСТЬ К ВОЗМУЩЕНИЯМ РАЗЛИЧНОЙ ПРИРОДЫ


Автореферат


Подписано в печать 10.02.2010 Формат 60x84/16

Печать офсетная Уч.-изд.л. 2.8 Усл.-печ.л. 2.6

Тираж 100 экз. Заказ N 21 Бесплатно

ОИВТ РАН. 125412, Москва, Ижорская ул., 13, стр. 2
