Приложение Р

(обязательное)

Формы основных надписей

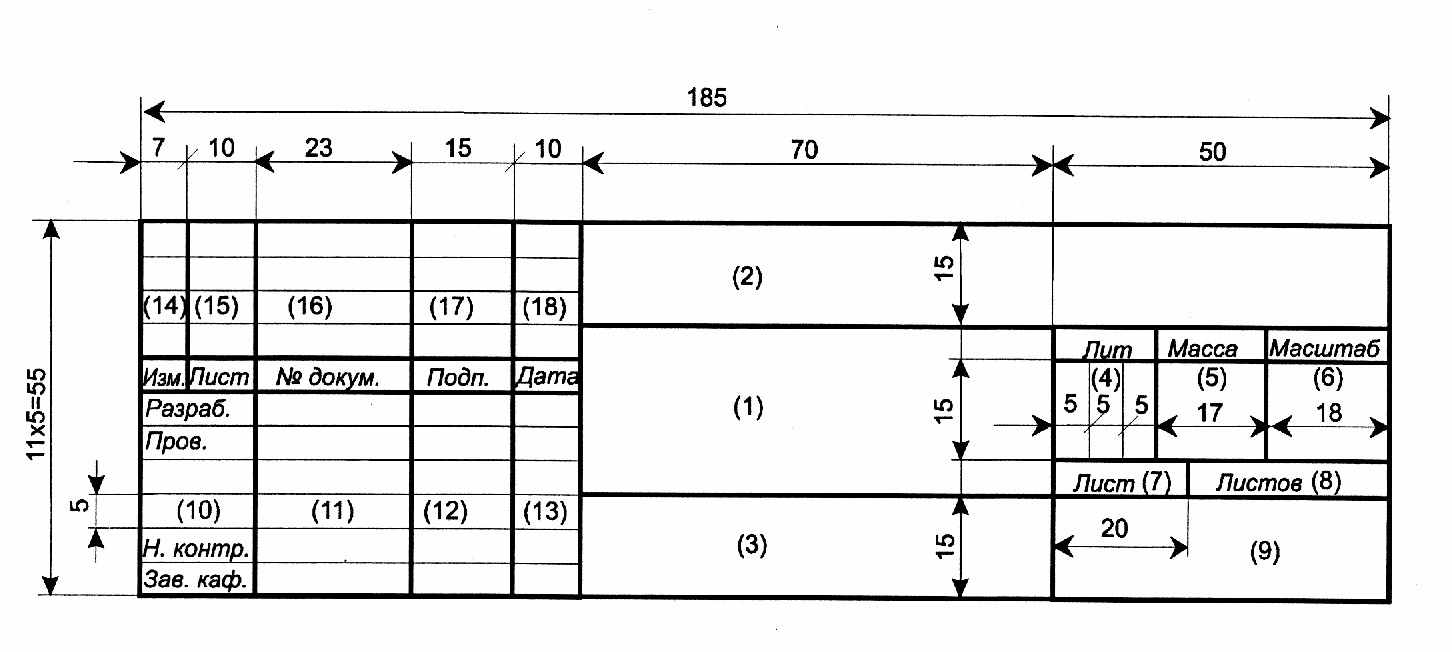

Рисунок Р.1 - Форма основных надписей для чертежей и схем

(первый лист) по ГОСТ 2.104-68, форма 1

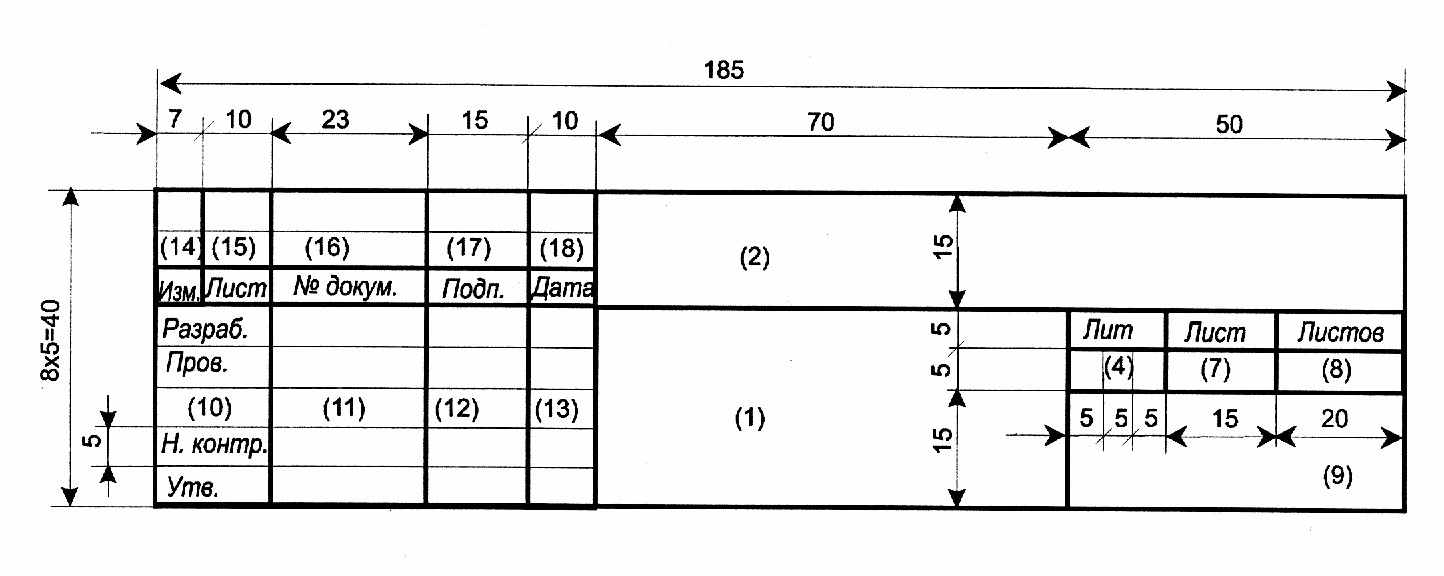

Рисунок Р.2 - Форма основных надписей для текстовых конструкторских

документов (первый лист) по ГОСТ 2.104-68, форма 2

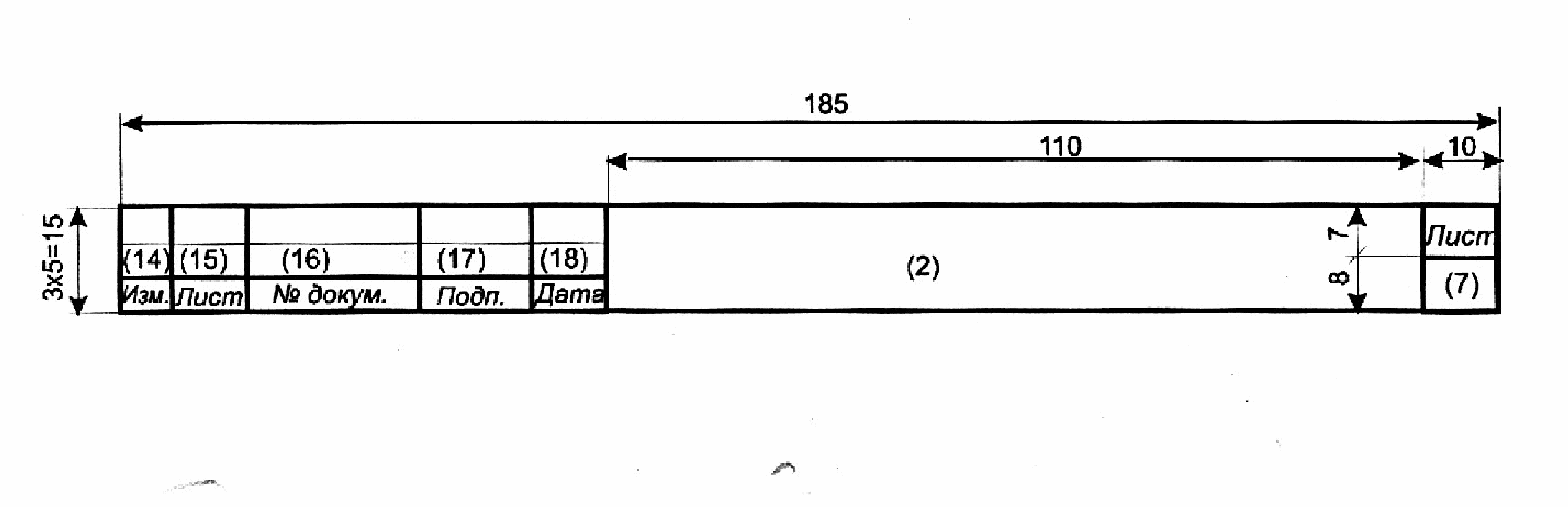

Рисунок Р.3 - Форма основных надписей для чертежей (схем) и текстовых

конструкторских документов (последующие листы) по ГОСТ

2.104-68, форма 2а

Примечание - Для дипломного проекта (работы) допускается вариант, указанный на с. 40.


Приложение С

(справочное)

Пример оформления перечня элементов для схемы

электрической принципиальной

Поз. Обозна- чение	Наименование	Кол.	Примечание
1	Дешифратор АБВГ,хххххх.033	1
С1,С2	Конденсатор КМ-56-М47-560 пФ+10 % ОЖО.460.161 ТУ…	2
DA1	Микросхема К553УД1А БКО.348.260 ТУ…	1
DD2	Микросхема К155ИД1А БКО.348.244 ТУ…	1
R1-R5	Резистор МЛТ-0,25-20 Ом+10 % ГОСТ 7113-71	5
VD1	Стабилитрон КС 156А СМ3.326.812 ТУ…	1
VT1,VT2	Транзистор КТ315Б ЖК3.365.200 ТУ…	2

10

20

185

110

Приложение Т

(справочное)

Пример оформления титульного листа курсового проекта

Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Транспортный факультет

Кафедра деталей машин


КУРСОВОЙ ПРОЕКТ

(16 пт)

по деталям машин


Привод ленточного транспортера

(16 пт)

Пояснительная записка


ОГУ 120100.4194.13 ПЗ


Руководитель проекта

________________Петров А.Б.

"____”______________2000г.

Исполнитель

студент гр. 92 ТМ _______________Кузнецов Д.И.

"____"______________2000г.


Оренбург 2000

Примечание – Остальные надписи размером 14 пт

Приложение У

(справочное)

Пример оформления титульного листа курсовой работы

Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Финансово-экономический факультет

Кафедра банковского дела


КУРСОВАЯ РАБОТА

(16 пт)

по дисциплине "Деньги, кредит, банки"


Банковское дело за рубежом

(16 пт)


ОГУ 060400.5096.11 ОО


Руководитель работы

___________________Петров А.Б.

"_____"_________________2000г.

Исполнитель

Студент гр.93 ФК

___________________Кузнецов Д.И.

"_____"_________________2000г.


Оренбург 2000

Примечание – Остальные надписи размером 14 пт

Приложение Ф

(справочное)

Пример оформления бланка технического задания

на курсовой проект




Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Транспортный факультет

Кафедра деталей машин


Задание на курсовой проект


Привод ленточного транспортера


Исходные данные: Окружное усилие на барабан F=2000 Н;

Скорость ленты конвейера V=1,0 м/с;

Диаметр барабана D=0,25 м;

Нагрузка постоянная;

Срок службы – 5 лет;

Производство мелкосерийное.

Разработать: 1) Сборочный чертеж редуктора;

2) Чертеж сборочной единицы (узла);

3) Рабочие чертежи трех-пяти деталей

(по указанию руководителя проекта);

4) Чертеж общего вида привода.


Дата выдачи задания "____"_____________200__г.

Руководитель Петров А.Б.

Исполнитель

студент группы 92 ТМ Иванов В.Г.

Срок защиты проекта "____"____________200__г.

Приложение Х

(справочное)

Пример оформления бланка задания на курсовую работу

Министерство образования Российской Федерации

О РЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Финансово - экономический факультет

Кафедра банковского дела


Задание на курсовую работу


Банковское дело за рубежом

Исходные данные: Закон о центральном банке, данные о структуре активов и

пассивов баланса банков, работы отечественных и зарубежных экономистов


Перечень подлежащих разработке вопросов:

а) раскрыть содержание банковского дела;

б) показать эволюцию банковского дела;

в) изучить активные и пассивные операции зарубежных

банков;

г) …………………………………………………………………

Перечень графического материала:

Таблицы, характеризующие структуру и динамику активов и

пассивов банка, рисунки, схемы, отражающие тенденцию

развития банковского дела.


Дата выдачи задания “___”______________200__г.

Руководитель Лапаева М.Г.

Исполнитель

студент группы 97 ФК Иванов М.И.

Срок защиты работы “___”______________200__г.

Приложение Ц

(справочное)

Пример оформления титульного листа РГР

Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Институт энергетики и информатики

Кафедра теоретической и общей электротехники


ОТЧЕТ

(16 пт)

по расчетно-графической работе №4

по курсу ТОЭ


Трехфазные цепи


ОГУ 180100.6098.06 О


Руководитель

_______________Ушакова Н.Ю.

"___”_______________2000г.

Исполнитель

студент гр. 95ЭМ ________________Иванов И.И.

"___"_______________2000г.


Оренбург 2000


Примечание – Остальные надписи размером 14 пт

ПРИЛОЖЕНИЕ Ш

(справочное)

П
римеры оформления диаграмм

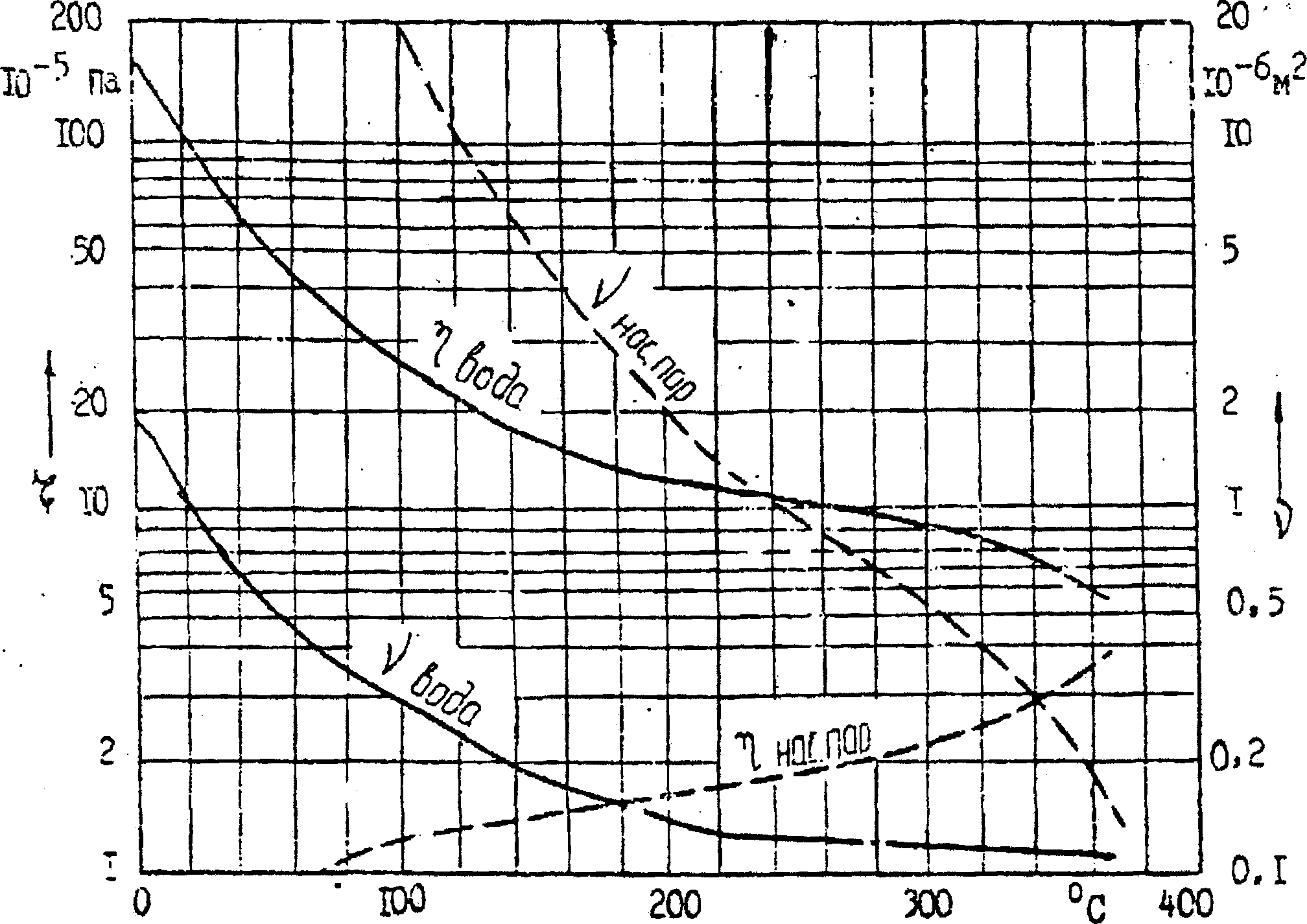

Рисунок Ш. 1

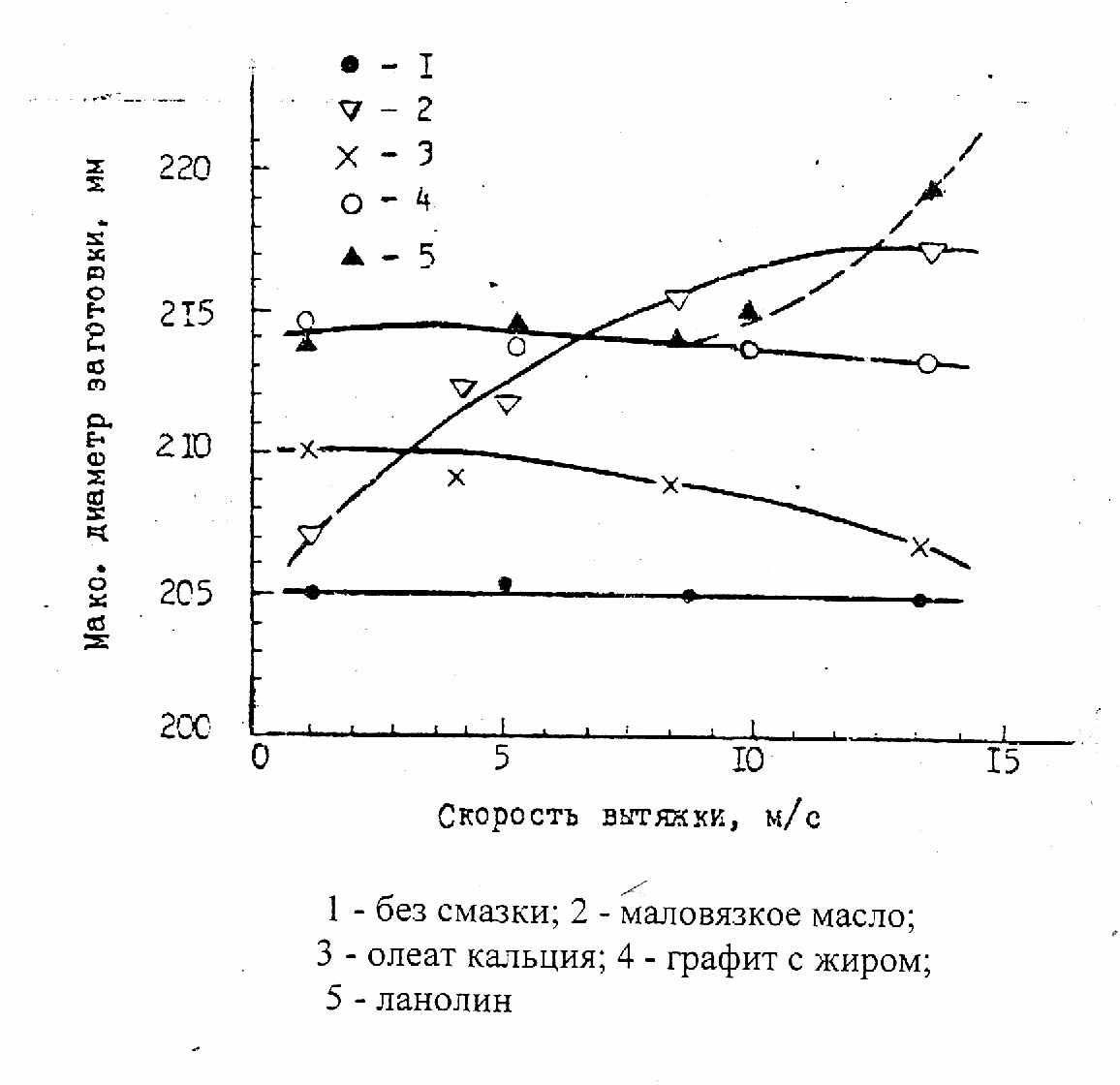

Рисунок Ш. 2

1 - без смазки; 2 - маловязкое масло;

3 - олеат кальция; 4 - графит с жиром;

5 - ланолин









Рисунок Ш. 3

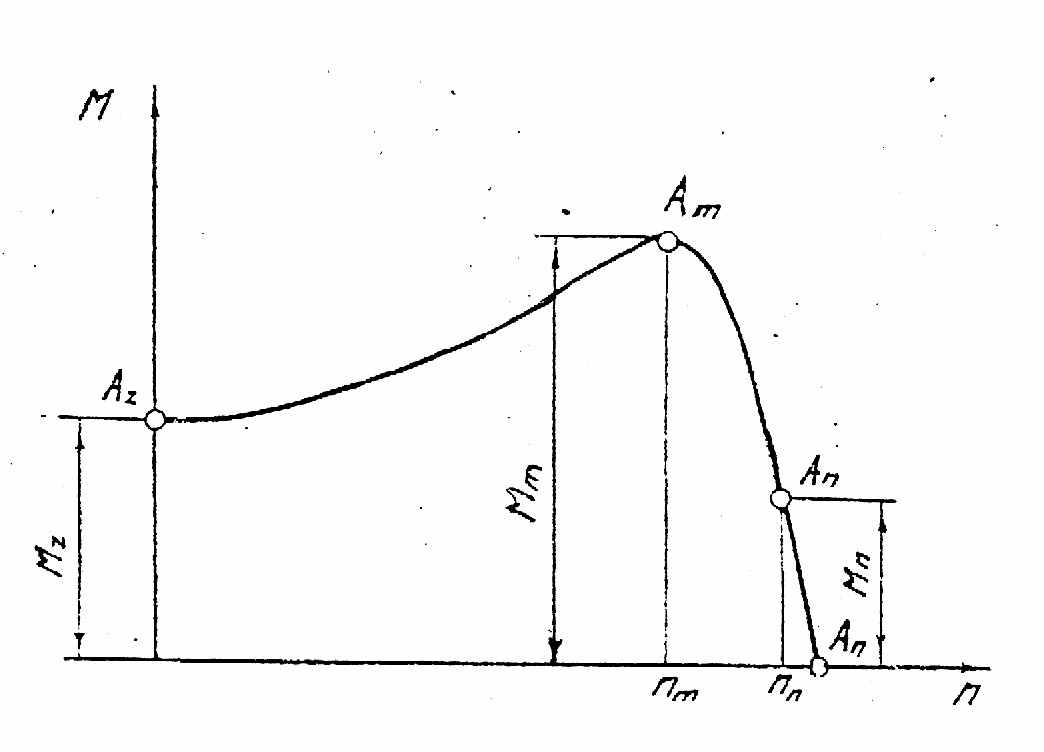

t

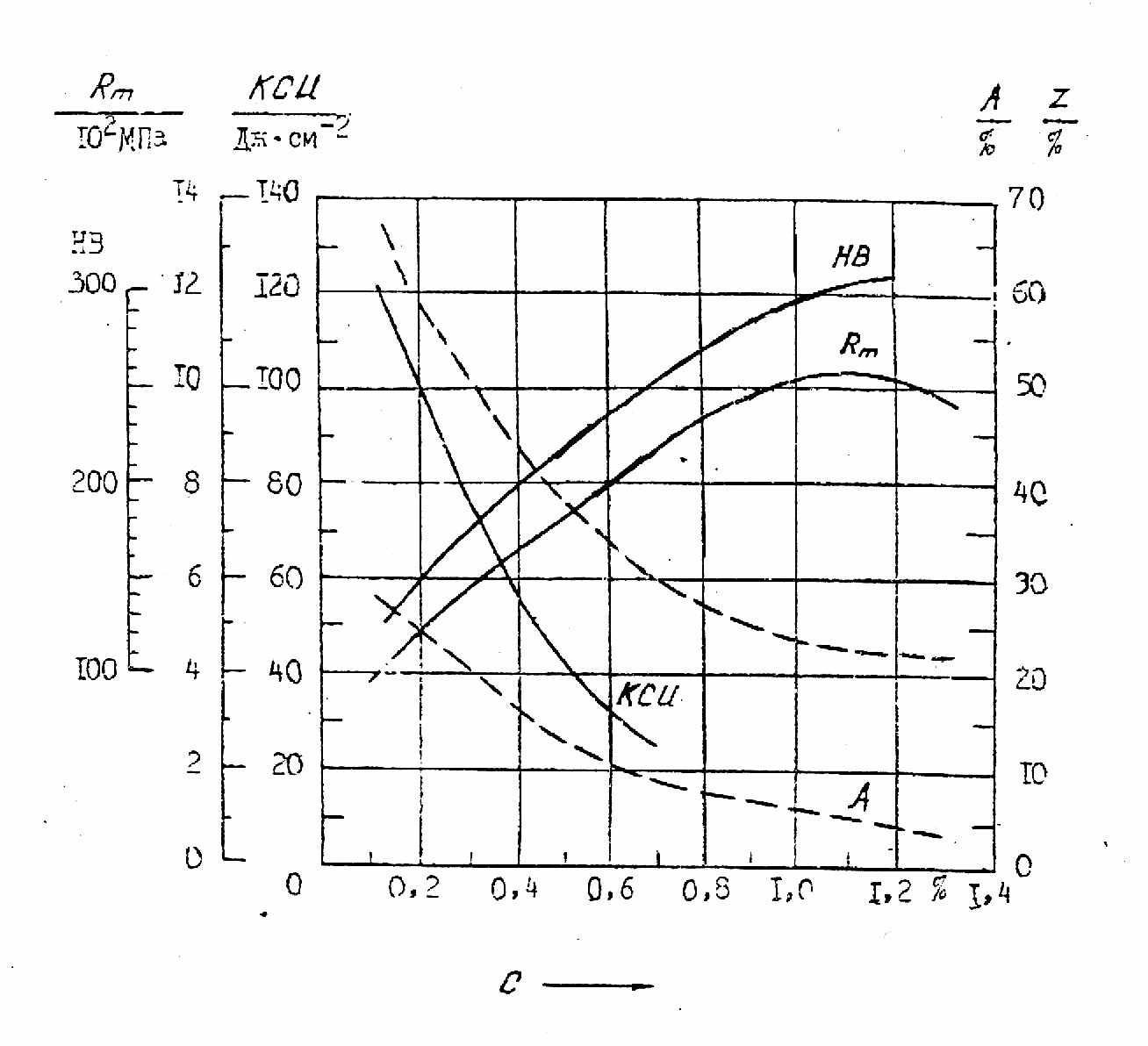

Рисунок Ш. 4

Приложение Щ

(справочное)

Пример оформления титульного листа УИРС




Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

(ОГУ)

Естественно - научный факультет

Кафедра физики


УТВЕРЖДАЮ

Зав.кафедрой физики,

доцент Ф.Д. Влацкий


ОТЧЕТ

(16 пт)

по учебно-исследовательской работе


Исследование кинетики преобразования окислов

азота и серы при сжигании топлива

ОГУ120100.7398.02 У


Руководитель

канд. техн. наук, доцент (подпись, дата) О.Д. Юрк


Исполнитель

студент группы 95ТМ (подпись, дата) М.И. Иванов


Нормоконтролер (подпись, дата) А.В. Фролова


Оренбург 2000


Примечание – остальные надписи размером 14 пт

Приложение Э

(справочное)

Пример оформления раздела

“Метрологическое обеспечение работы”

Метрологическое обеспечение работы

В процессе научно-исследовательской работы производились измерения массы.

Данные сведены в таблицу 1.

Таблица 1

Контролируемая величина	Характеристика средства измерения
Наименование – масса, Единица физической величины - г	Весы лабораторные, ВЛР-200 2 кл.; зав. N 48, год вып. 1989
Диапазон ожидаемых значений – от 0 до 150 г	Диапазон измерения – наибольший предел взвешивания, г - 200
Допустимая погрешность измерения - ( + 10) мг	Нормируемые метрологические характеристики - допустимая погрешность взвешивания, мг, до 50 г - + 0,5 от 50 до 200 г - + 0,75
Метод измерения – простое взвешивание
	Условия измерения - нормальные, t = (20 + 1) 0С, относительная влажность воздуха - (60-70) %
	Дата последней поверки – 20 октября 1999 г., Свидетельство N 53/2 Периодичность поверки – 12 месяцев Измерения проводились в период с 20 ноября 1999 г. по 15 марта 2000 г.

Приложение Ю

(справочное)

Примеры оформления титульного листа

рефератов и отчета по практике


Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Институт энергетики и информатики

Кафедра медико-биологических технологий


РЕФЕРАТ

(16 пт)


Электрофизиологические методы исследования


ОГУ 190600.8098.0 6 Р

Руководитель ______________Тайгузин Р.Ш.

"____”_______________2000г.

Исполнитель

студент _______________Никиян А.Н.

"____"_______________2000г.


Оренбург 2000


Примечание – Остальные надписи размером 14 пт


Министерство образования Российской Федерации

ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Институт энергетики и информатики

Кафедра медико-биологических технологий


ОТЧЕТ

(16 пт)


по производственной практике

на базе областной клинической больницы “Оренбурггазпром”

ОГУ 190600.8098.06 П


Руководитель от кафедры

старший преподаватель (подпись, дата) Осипов В.В.


Руководитель от предприятия

инженер по мед. оборудованию (подпись, дата) Шляхин О.И.


Исполнитель

студент гр. 95МБТ (подпись, дата) Никиян А.Н.


Оренбург 2000





Примечание – остальные надписи размером 14 пт

Первый проректор по учебной работе	В.П. Ковалевский
Исполнители:
Зам. начальника отдела стандартизации и метрологии	Ф. Х. Фаттахова
Инженер по стандартизации	М.А. Парсаданян
СОГЛАСОВАНО:
Проректор по учебно-методической работе	Б.И. Огорелков
