ЗАЛИВКА
Однородная заливка фигуры выполняется несколькими способами:
- цвет предварительно выделенной фигуры выбирается на палитре в правой части экрана;

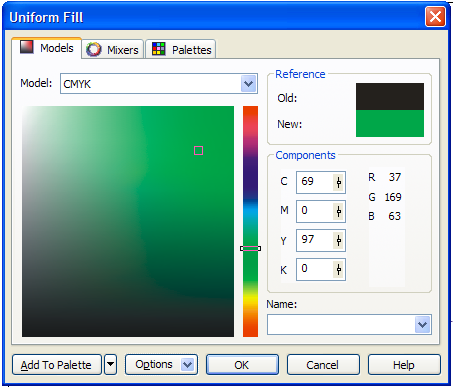

- в нижней части экрана двойным щелчком мыши раскрывается пиктограмма Uniform Fill и в появившемся диалоговом окне выбирается цвет (рис. 16);
Рис. 16. Выбор однородной заливки
Градиентные заливки. На градиентных заливках (Fountain Fill) основано множество приемов, позволяющих добиться различных графических эффектов, например, имитировать светотеневую картину или блики на предметах (рис.17).
Для создания градиентной заливки чаще всего пользуются либо инструментом Interactive Fill (Интерактивная заливка) вместе с панелью атрибутов, либо диалоговым окном Fountain Fill (Градиентная заливка).
Первый вариант более нагляден, второй дает возможность построить схему градиентной заливки с большей точностью.

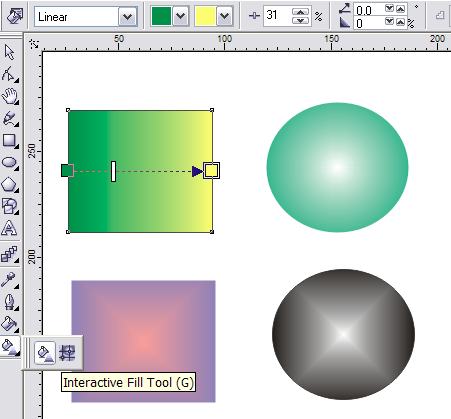

Познакомимся с первым способом - интерактивным на примере градиентного заполнения прямоугольника и овала. Построим прямоугольник и овал, создадим их копии. Выберем инструмент Interactive Fill (рис.17). Далее на Панели свойств выбирается вид градиентной заливки: А- Linear (Линейная); B- Radial (Радиальная); С- Conical (Коническая); D- Square (Квадратная). На той же панели выбираем переход цветов, в данном случае – от зеленого к желтому.
Рис. 17. Выполнение интерактивного заполнения градиентом.
Второй способ градиентной заливки выполняется с помощью инструмента Fountain Fill Dialog (рис. 18), который входит в состав вложенной панели кнопки Fill (заливка).
Рис. 18

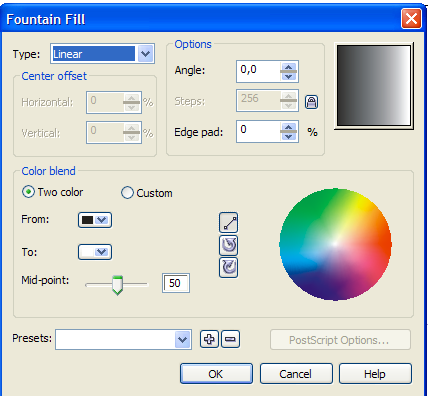

При выборе данного инструмента открывается диалоговое окно для выбора параметров градиентной заливки (рис. 19).
Рис. 19. Диалоговое окно для выбора параметров градиентной заливки
В раскрывшемся окне выбираются дополнительные параметры заливки:
Mid-point – средняя точка заполнения; Angle – угол; Edge pad – ширина градиентной заливки.

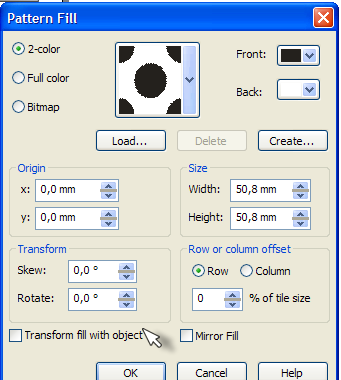

Заполнение узорами. Для выполнения заливки узорами объект необходимо выделить, а затем выбрать инструмент Pattern Fill (Узор). Эта кнопка находится в наборе интерактивных инструментов Fill Tool (рис.20). После выбора инструмента на экране появляется диалоговое окно.
Для выбора узора служат элементы управления: Two Color (Заливка двуцветным растровым узором); Full Color (Заливка полноцветным узором); Bitmap Fill (Заливка растровым узором). Выбор последнего элемента раскрывает список с образцами моделей заполнения.
Кнопки Front Color и Back Color служат для выбора цвета переднего и заднего плана.
Рис. 20. Диалоговое окно Pattern Fill

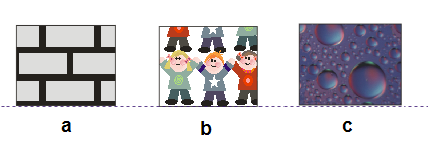

На рисунке 21 показаны примеры заполнения фигур узорами: a - двуцветный растровый узор; b - полноцветный узор (Fill Color); c - растровый узор (Bitmap).
Рис. 21

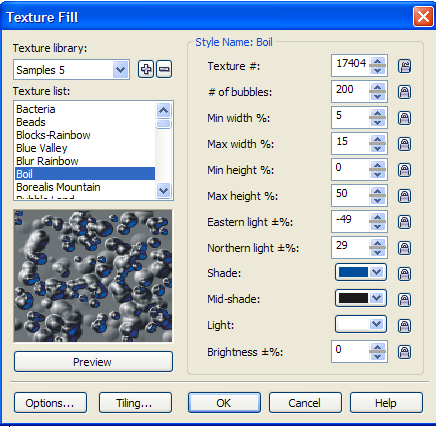

Заполнение текстурами. Метод заполнения текстурами Texture Fill предлагает обширный набор моделей. Модели распределены по нескольким библиотекам (Texture Library). Диалоговое окно для выбора текстурной заливки показано на рис. 22. Для предварительного просмотра предусмотрена кнопка Preview (Предварительный просмотр). Кнопка Tiling (Плитка) раскрывает диалоговое окно для манипуляций плитками узора: менять ширину и высоту, поворачивать.
Рис.22

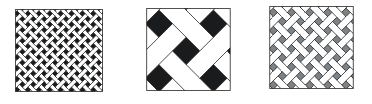

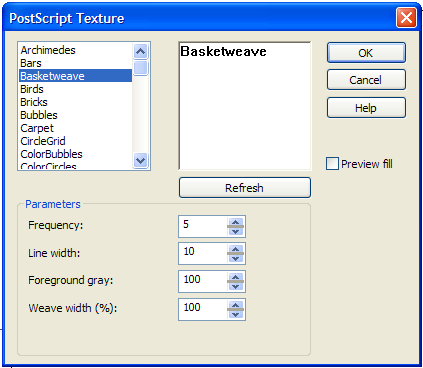

Заливка растром PostScript. PostScript© - название языка, разработанного фирмой Adobe для описания объектов векторной графики. В состав PostScript входит около сотни различных узоров для заливки объектов, каждый из которых имеет собственное название. У каждого узора есть несколько управляющих параметров, позволяющих менять внешний вид заливки. На рис. 23 показаны три варианта такой заливки, полученные изменением управляющих параметров заливки под названием Basketweave (Корзиночное переплетение).
Рис. 23
Задание 5. Нарисуйте несколько геометрических фигур произвольных размеров. Выполните градиентные заливки разных видов: линейную, коническую, радиальную, квадратную. Создайте второй лист. Нарисуйте на нем несколько фигур произвольной формы и выполните заливки узорами, текстурой и разные типы заливки PostScript. Сохраните документ под названием «Виды заливок».
