Настройка школьной локальной сети при подключении к Интернет

Введение



Данное руководство описывает подключение школьной локальной сети к Интернет посредством подключения через выделенное подключение ADSL или коммутируемое соединение.


Для чтения данного руководства требуются следующие знания и навыки:
  1. Основы администрирования Windows NT/2000/XP.
  2. Настройка локальной сети.


Предполагается, что в школе имеется локальная вычислительная сеть, построенная по технологии Ethernet.

Основы построения сети


«Северо-западный Телеком» в рамках программы «Новгородская областная научно-образовательная сеть» обеспечивает подключение всего лишь одного компьютера, желательно под управлением ОС Windows. Исходя из этого предлагается следующая схема подключения локальной сети к Интернет.




На данной схеме компьютеры в учебном заведении объединены в локальную сеть через хаб или свич. К одному из компьютеров подключен либо adsl-модем, либо обычный модем для коммутируемых соединений. При подключении к сети Интернет этот компьютер должен каким-либо образом обеспечивать выход в Интернет других компьютеров. Поэтому для краткости будем называть этот компьютер прокси-сервером.


Итак, получается следующая схема доступа с учебных мест в Интернет.
  1. Пользовательский компьютер обращается к прокси-серверу.
  2. Прокси-сервер при необходимости устанавливает ADSL- или коммутируемое соединение.
  3. Прокси-сервер соединяется с запрашиваемым ресурсом, получает его содержимое и предоставляет пользовательскому компьютеру.



Аппаратное и программное обеспечение прокси-сервера


В качестве прокси-сервера для учебного заведения с количеством пользовательских компьютеров не более 50 рекомендуется следующая минимальная конфигурация прокси-сервера:
  • Процессор: PentiumII 300MHz
  • ОЗУ: 256Mb
  • Дисковое пространство: 40Gb
  • Сетевые адаптеры: один100Mbit для локальной сети и еще один, в случае если ADSL-модем имеет Ethernet порт для подключения модема.


В качестве операционной системы рекомендуется использовать Windows 2000. Несмотря на то, что она по многим показателям проигрывает unix-системам с точки зрения серверной платформы, у нее есть свои преимущества, такие как: возможность использования одновременно в качестве сервера и в качестве рабочей станции; гарантированная совместимость с модемами, используемыми для подключения к сети Интернет.


Для использования компьютера в качестве прокси-сервера необходимо использование специального программного обеспечения. В данном руководстве в качестве такого программного обеспечения будет рассматриваться Squid Web Proxy Cache. Выбор обоснован следующим:
  1. Squid – кэширующий прокси-сервер. Это означает, что если пять пользователей в учебном заведении запросят одну и ту же страницу из Интернет, она будет скачана один раз, сохранится в кэширующем прокси-сервере и остальным четырем пользователям будет отдана уже без скачивания из Интернет. Такой подход экономит канал, время и деньги образовательного учреждения.
  2. Squid – один из наиболее распространенных кэширующих прокси-серверов.
  3. Squid проще в настройке по сравнению с другими прокси-серверами.
  4. Squid менее требователен к ресурсам, чем многие остальные прокси-сервера.
  5. Squid бесплатен, соответственно его использование законно в любом случае.



Настройка локальной сети


Предполагается, что ADSL- или коммутируемое соединение уже установлено на прокси-сервере.


Для настройки сети рекомендуется использовать «внутренние» диапазоны адресов, а именно диапазон 192.168.0.1-254.


Рассмотрим настройки сетевого интерфейса для прокси-сервера.

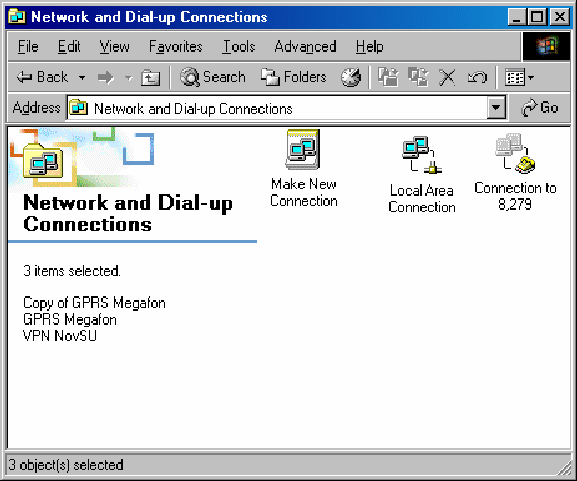

Заходим в меню Start – Settings – Network & Dialup Connections.

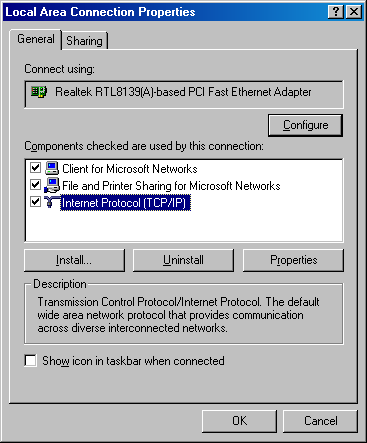

Нажимаем на соединении «Local Area Connection» правую кнопку мыши и выбираем пункт «Properties».





Выбираем свойства протокола tcpip: выделяем Internet Protocol (TCP/IP) и нажымаем Properties.

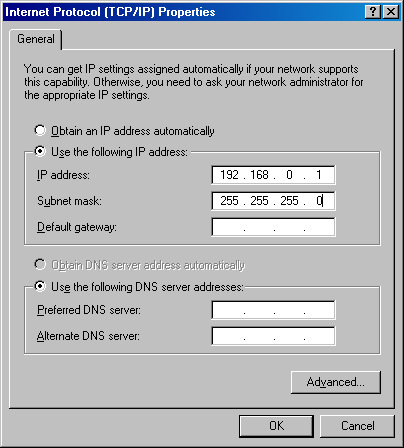

В свойствах tcpip вводим ip-адрес: 192.168.0.1, маска сети: 255.255.255.0. Поля «шлюз», «основной сервер имен» и «вторичный сервер имен» оставляем пустыми.


После нажатий на кнопки «ОК» компьютер получит адрес 192.168.0.1.


Подобным образом настраиваются остальные компьютеры локальной сети, однако для каждого компьютера следует использовать свой адрес: 192.168.0.2, 192.168.0.3 и так далее.

Настройка коммутируемого доступа

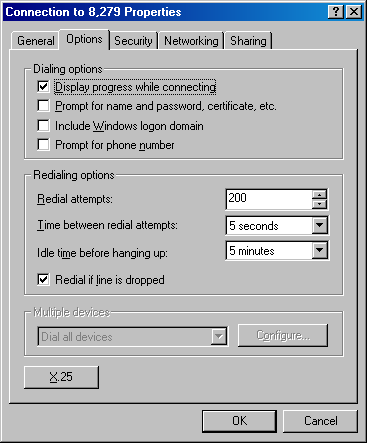

Укажите следующие свойства коммутируемого соединения.


«Dislpay progress while connecting». Установите галочку в этой строке и Вы будете видеть, как дозванивается ваш компьютер до провайдера.


«Promt for name…», «Include windows logon domain», «Prompt for phone number». Эти галочки лучше выключить.


«Redial attempts» - количество попыток дозвона. Если линия будет занята, компьютер автоматически после паузы попытается дозвониться.


«Time between…» - время для паузы.


«Idle time…» - если в течение указанного времени не будет производиться передача данных, соединение будет разорвано.


«Redial if line is dropped» - включите эту галочку, и компьютер автоматически перезвонит, если соединение оборвется.




Установка и настройка сервера Squid


Для начала следует скачать дистрибутив сервера Squid с сайта проекта: ссылка скрыта . Прямой путь к дистрибутиву: ссылка скрыта .


Далее распаковать содержимое архива в каталог c:\squid .


Прочесть внимательно файл: C:\squid\quickstart .


Далее приступим к конфигурации сервера Squid, которая заключается в правке файла c:\squid\etc\squid.conf. Данный файл содержит большое количество конфигурационных команд, однако, мы не будем рассматривать все команды. Строки, начинающиеся со знака “#” считаются комментариями. Так как стандартный конфигурационный файл очень велик и на 99% состоит из комментариев, то мы создадим новый файл конфигурации, не забыв переименовать старый файл, например в squid_old.conf.


Правку файла лучше производить с помощью простого текстового редактора, например «FAR» или «Блокнот». Использовать редакторы вроде Word не стоит.


Пример простого конфигурационного файла:


http_port 3128


cache_peer school.novsu.ac.ru parent 3128 3130 login=yourlogin:password


cache_dir ufs c:/squid/var/cache 100 16 256

cache_access_log c:/squid/var/logs/access.log

cache_log c:/squid/var/logs/cache.log

cache_store_log c:/squid/var/logs/store.log

pid_filename c:/squid/var/logs/squid.pid


acl all src 0.0.0.0/0.0.0.0

acl manager proto cache_object

acl localhost src 127.0.0.1/255.255.255.255

acl to_localhost dst 127.0.0.0/8

acl SSL_ports port 443 563

acl Safe_ports port 80 # http

acl Safe_ports port 21 # ftp

acl Safe_ports port 443 563 # https, snews

acl Safe_ports port 1025-65535 # unregistered ports

acl CONNECT method CONNECT


acl our_networks src 192.168.0.0/24


http_access allow manager localhost

http_access deny manager

http_access deny !Safe_ports

http_access deny CONNECT !SSL_ports

http_access allow our_networks

http_access deny all


visible_hostname school.squid


Пояснения к директивам:


«http_port 3128» означает, что обращения к прокси серверу должны производиться по порту 3128. Именно этот порт надо прописывать в настройках пользовательских компьютеров.


«cache_peer school.novsu.ac.ru parent 3128 3130 login=yourlogin:password» - ваш прокси сервер в свою очередь будет работать через наш прокси-сервер, установленный в университете. Не забудьте указать логин и пароль вашей школы вместо связки «yourlogin:password».


«cache_dir ufs c:/squid/var/cache 100 16 256»

«cache_access_log c:/squid/var/logs/access.log»

«cache_log c:/squid/var/logs/cache.log»

«cache_store_log c:/squid/var/logs/store.log»

«pid_filename c:/squid/var/logs/squid.pid»


Данные директивы указывают расположение кэша и журнальных файлов.


«acl all src 0.0.0.0/0.0.0.0»

«acl manager proto cache_object»

«acl localhost src 127.0.0.1/255.255.255.255»

«acl to_localhost dst 127.0.0.0/8»

«acl SSL_ports port 443 563»

«acl Safe_ports port 80 # http»

«acl Safe_ports port 21 # ftp»

«acl Safe_ports port 443 563 # https, snews»

«acl Safe_ports port 1025-65535 # unregistered ports»

«acl CONNECT method CONNECT»

«acl our_networks src 192.168.0.0/24»

«http_access allow manager localhost»

«http_access deny manager»

«http_access deny !Safe_ports»

«http_access deny CONNECT !SSL_ports»

«http_access allow our_networks»

«http_access deny all»


Данные директивы определяют права доступа к прокси-серверу. В данном случае разрешен доступ к любым www- и ftp-серверам, но только для клиентов из диапазона 192.168.0.*, то есть диапазона, выделенного для компьютеров в локальной сети школы.


«visible_hostname school.squid»

Эта директива указывает имя прокси сервера. Следует указывать в формате Интернет-адресов, то есть латинские буквы, цифры, точки. Не следует использовать пробелы, запятые, русские буквы и т.п..

Запуск и остановка прокси-сервера



После настройки сервера следует создать хранилище кэш командой


C:\squid\sbin\Squid.exe –z


Программа должна ответить примерно следующее: «2005/03/16 18:53:12| Creating Swap Directories».


После этого следует установить сервер в качестве сервиса Windows.


C:\squid\sbin\squid.exe –i


После этого можно запустить прокси-сервер через программу Services из Панели управления. Также прокси-сервер будет автоматически запускаться при перезагрузке Windows. Через ту же вкладку можно остановить прокси-сервер.


Если Вы изменили настройки прокси-сервера, следует его сперва остановить, а затем снова запустить.

Настройка пользовательских компьютеров



На иконке «Internet explorer» на рабочем столе нажмите правую кнопку мыши и выберите пункт «Properties (Свойства)». В открывшемся окне выберите вкладку «Connections (Соединения)» и нажмите кнопку «LAN settings». Установите галочку «Use a proxy server… (Использовать прокси-сервер)» и введите адрес 192.168.0.1 и порт 3128.


После этого пользовательские компьютеры будут обращаться к сайтам в Интернет по следующей цепочке:
  1. ПК обращается к школьному прокси (192.168.0.1).
  2. Школьный прокси подключается к центральному прокси (school.novsu.ac.ru». При этом он передает имя пользователя и пароль, указанные в конфигурационном файле.
  3. Центральный прокси обращается к сайту в Интернет.



Контактная информация



Если у Вас в процессе эксплуатации возникнут вопросы по настройке прокси-сервера, Вы можете задать их или по электронной почте sergey@novsu.ac.ru или по телефону 623512.
