Фильчагин А.Ю.

IP-маршрутизация в операционной системе Windows

Учебное пособие

IP-маршрутизация в операционной системе Windows

1. Общие сведения

IP-маршрутизация – это процесс продвижения IP-трафика соответствующему адресату в составной IP-сети с произвольной топологией, т.е. это процесс продвижения пакетов от хоста-источника к хосту-адресату через ряд промежуточных маршрутизаторов. Для упрощения процесса продвижения хост-источник и каждый маршрутизатор принимают решение о продвижении на основе содержимого своих локальных таблиц IP-маршрутизации. Записи таблицы IP-маршрутизации создаются тремя основными источниками:

• программным обеспечением стека TCP/IP (это записи о непосредственно подключенных сетях и основных шлюзах, информация о которых вводится при ручной настройке сетевых подключений компьютера, а также записи о некоторых адресах особого назначения, которые будут рассмотрены ниже на конкретном примере);

• администратором путем конфигурирования статических маршрутов;

• протоколами маршрутизации, например протоколом передачи маршрутной информации (RIP; Routing Information Protocol).

Существуют два типа IP-маршрутизации – прямая и косвенная:

• Прямая маршрутизация. Если хост-источник и хост назначения находятся в одной физической сети, то IP-пакет может быть послан непосредственно путем упаковки в кадр физической сети. Это называется прямой доставкой, или прямой маршрутизацией.


• Косвенная маршрутизация. Такая маршрутизация выполняется тогда, когда хост назначения не находится в сети, непосредственно подключенной к хосту-источнику. Единственный способ достичь адресата – передать пакет через один или более IP-маршрутизаторов. Адрес первого из этих маршрутизаторов (адрес первого перехода) называется косвенным маршрутом. Адрес первого маршрутизатора – это единственная информация, необходимая хосту-источнику.


Иногда одна сеть делится на несколько подсетей. Если хост назначения и хост-источник относятся к одной сети, но расположены в разных подсетях, то используется косвенная маршрутизация. При этом трафик между подсетями должен продвигаться маршрутизатором.

Таблица маршрутизации – это база данных маршрутов, хранящаяся в памяти всех IP-узлов. Каждая запись, или маршрут, в таблице маршрутизации содержит информацию о продвижении для некоторой области IP-адресов назначения. Цель таблицы IP-маршрутизации – предоставить для IP-адреса назначения каждого продвигаемого пакета информацию об интерфейсе следующего перехода и IP-адресе следующего перехода:

• Интерфейс следующего перехода – это адрес интерфейса, через который должен быть послан IP-пакет.

• IP-адрес следующего перехода – это IP-адрес узла, которому должен быть направлен IP-пакет. Для прямой доставки IP-адрес следующего перехода является IP-адресом назначения передаваемого IP-пакета. Для косвенной доставки IP-адрес следующего перехода – это IP-адрес непосредственно достижимого промежуточного маршрутизатора, которому должен быть направлен IP-пакет.


Каждая запись в таблице IP-маршрутизации содержит достаточно информации для идентификации соответствующего адресата, интерфейса следующего перехода и IP-адреса следующего перехода, а также для выбора наилучшего маршрута при наличии нескольких маршрутов к одному адресату.

2. Описание лабораторной сети

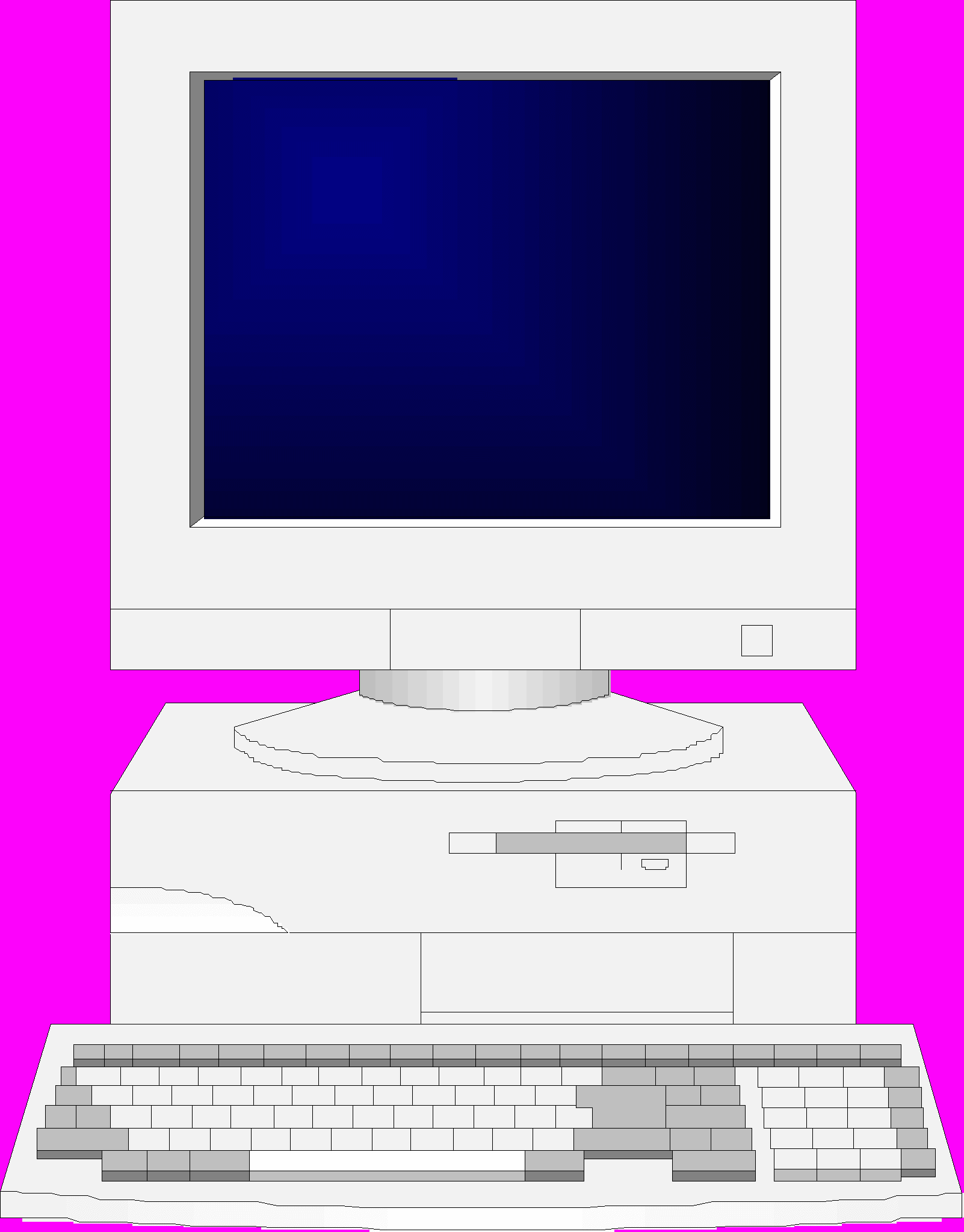

Ниже на примере лабораторной сети, показанной на рис. 1, рассматриваются таблицы маршрутизации программных маршрутизаторов операционной системы Windows (раздел 3), настройка компьютеров этой сети для обеспечения связи между ними с использованием статической маршрутизации (раздел 4), маршрутизации по умолчанию (раздел 5) и динамической маршрутизации (раздел 6), а также создание фильтров для фильтрации трафика по IP-адресам и портам (протоколам) (раздел 7).

	Сеть 3 (192.168.15.0)
	192.168.15.75
	(“Сеть 3”)
	Сеть 2 (192.168.0.0)		Сеть 1 (192.168.10.0)
	192.168.0.1 192.168.0.3 (“Сеть 2”) (“Сеть 2”)		192.168.10.1 192.168.10.4 (“Сеть 1”) (“Сеть 1”)
Узел Over-Server		Узел Under-Server			Узел Notebook
