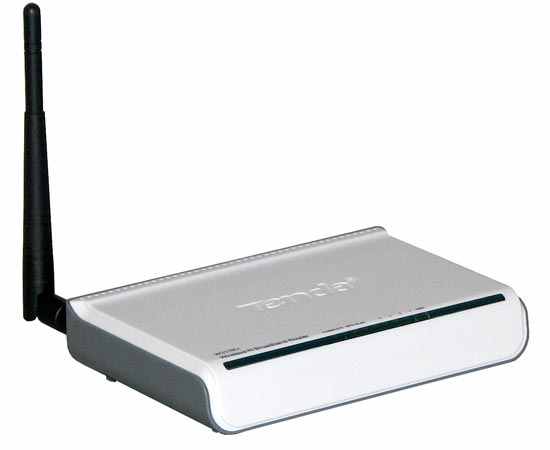

Инcтрукция по настройке беспроводного маршрутизатора Tenda W311R+ для Windows7

1. Настройка беспроводного сетевого подключения


Заходим в меню «Пуск»  «Панель управления»  «Центр управления сетями и общим доступом».

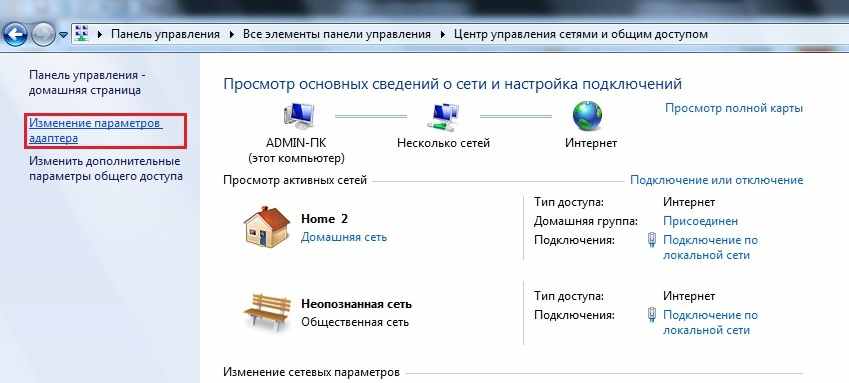

Слева выбираем «Изменение параметров адаптера» (рис.1).



Рисунок 1

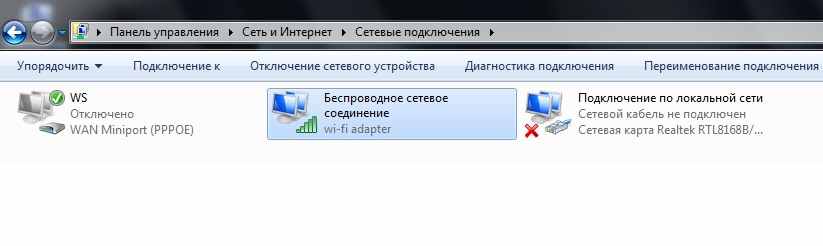

Здесь выбираем «Беспроводное сетевое подключение» (рис.2).



Рисунок 2

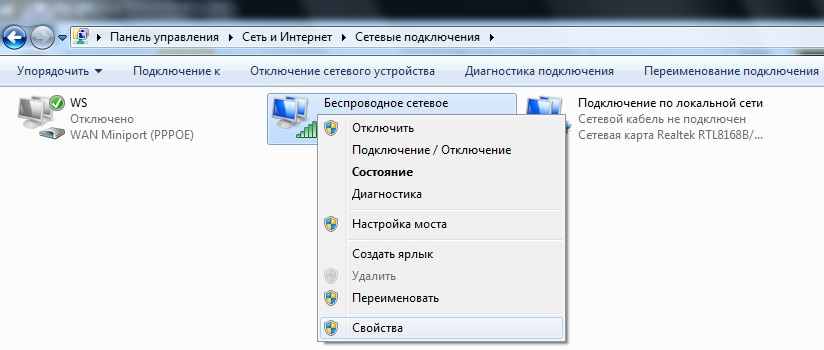

Нажимаем правой клавишей мыши по беспроводному подключению и выбираем «Свойства» (рис.3).



Рисунок 3

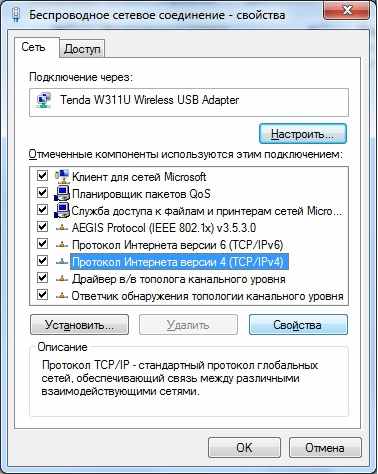

В открывшемся окне выбираем «Протокол Интернета версии 4(TCP/IPv4)» (рис.4).



Рисунок 4

1.

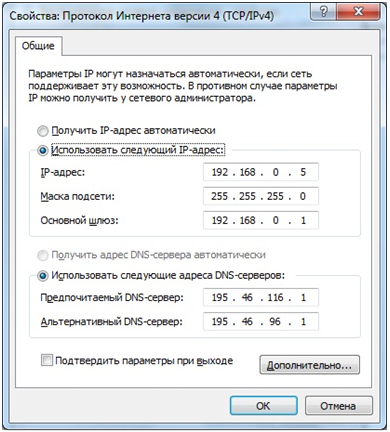

Ставим точку в позицию «Использовать следующий IP-адрес» и вводим данные как показано на рис.5. При этом в поле IP-адрес значения вводятся в диапазоне 192.168.0.2 – 254.



Рисунок 5

2. Настройка маршрутизатора с помощью диска

   1. Настройка интернета

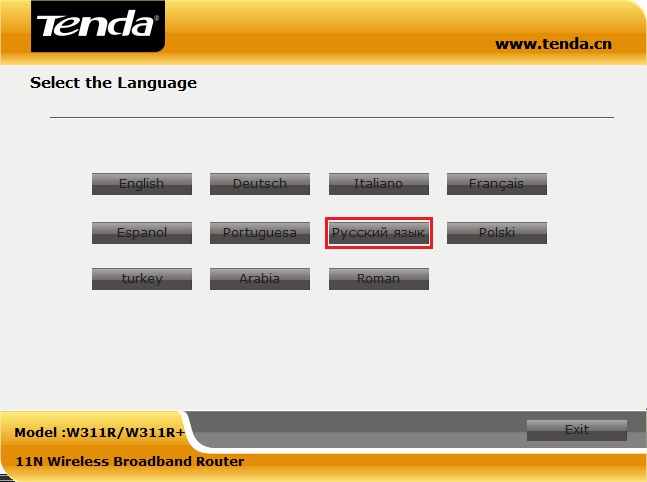

Вставляем в привод мини-диск, который идет в комплекте с устройством. В открывшемся окне (рис.6) выбираем язык интерфейса – Русский.




Рисунок 6

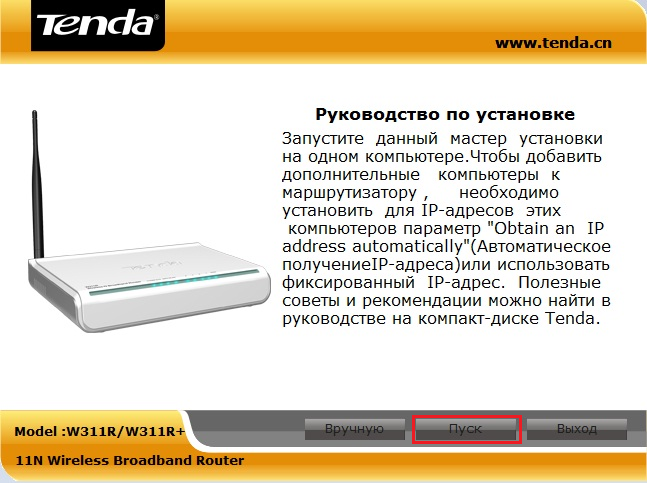

В следующем окне нажимаем кнопку «Пуск» (рис.7).



Рисунок 7

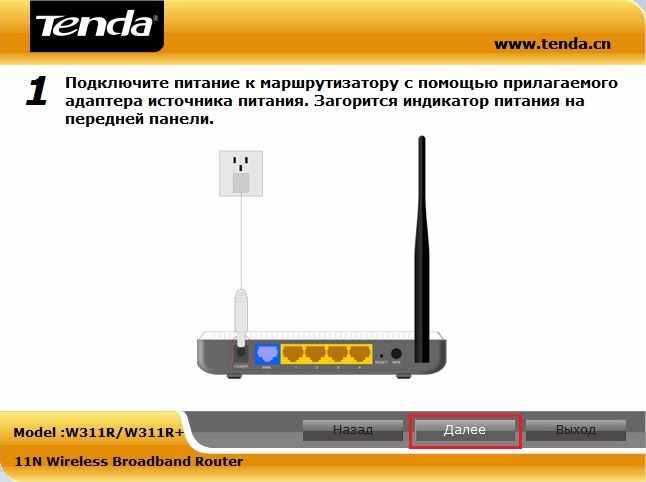

Подключаем питание к маршрутизатору и нажимаем кнопку «Далее» (рис.8)



Рисунок 8

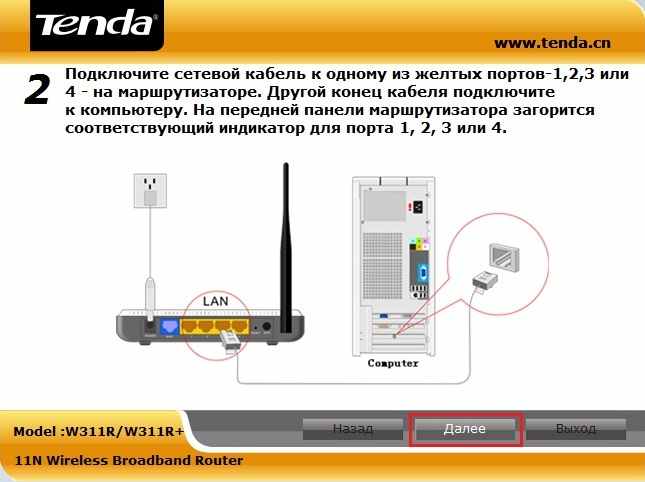

Соединяем ПК с маршрутизатором, как показано на рис.9 и нажимаем кнопку «Далее».



Рисунок 9

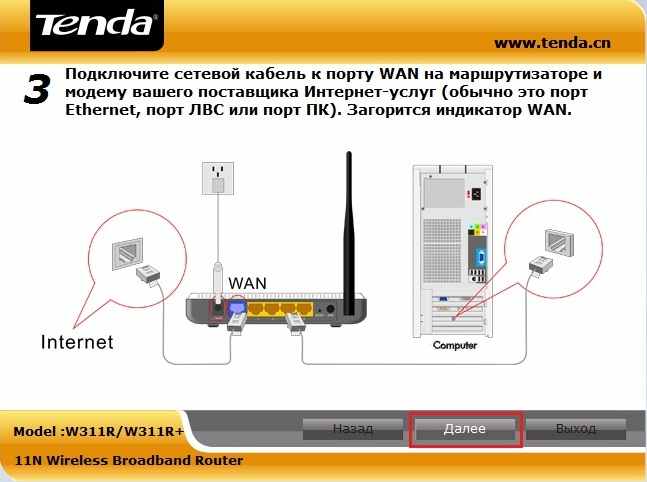

Подключаем сетевой кабель от модема в порт «WAN» на маршрутизаторе как показано на рис.10 и нажимаем кнопку «Далее».



Рисунок 10


Следующий шаг зависит от того в каком режиме работает модем:

• Режим роутера (router - модем сам подключается к интернету без участия пользователя)

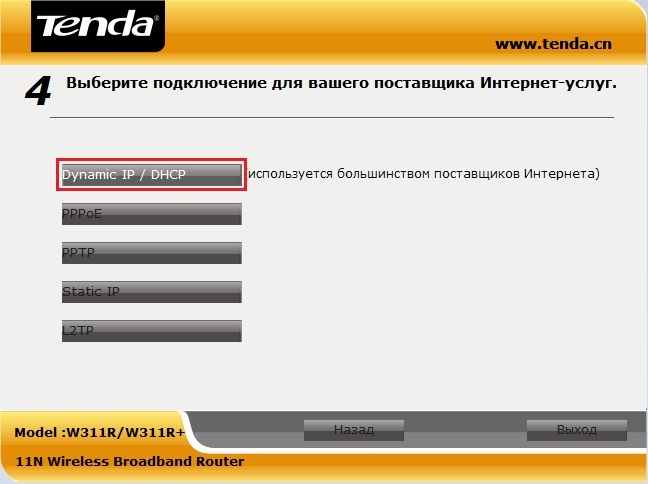

Выбираем «Dynamic IP/ DHCP» (рис.11).



Рисунок 11


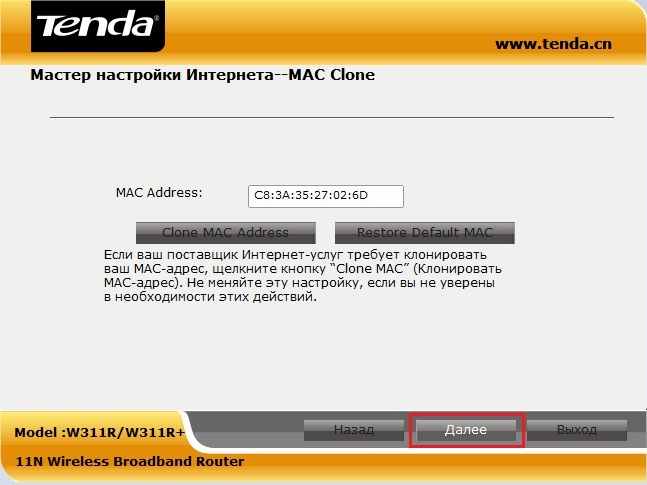

Нажимаем кнопку «Далее» (рис.12)



Рисунок 12

• Режим моста (bridge –подключение к интернету выполняется через высокоскоростное подключение с указанием имени пользователя и пароля)

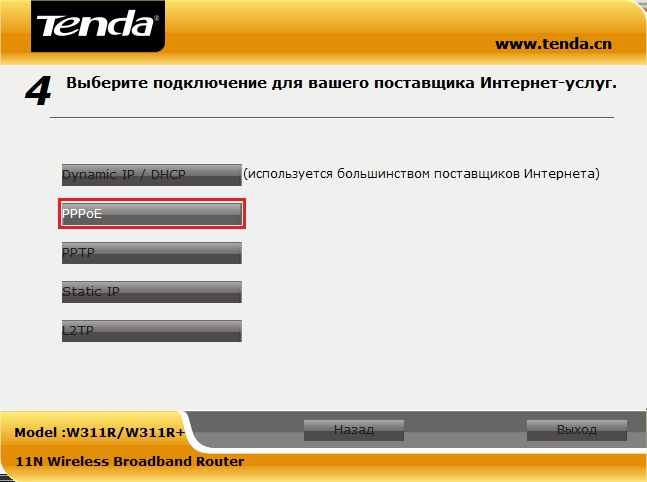

Выбираем «PPPoE» (рис.13):



Рисунок 13

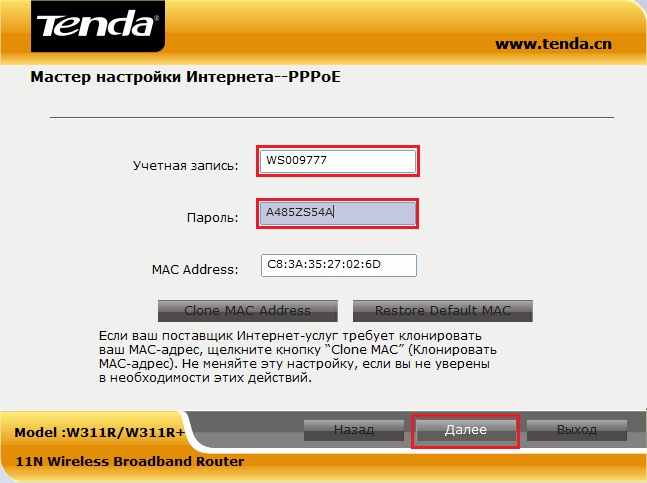

Вводим «Имя пользователя» и «Пароль» выданные провайдером (Учитывайте что данные нужно вводить английскими символами в верхнем регистре).

Нажимаем кнопку «Далее» (рис.14):



Рисунок 14

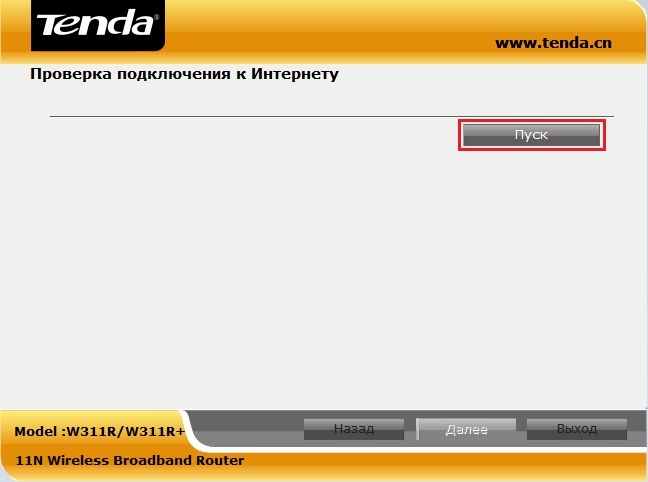

Теперь проверяем подключение к интернету, для этого нужно нажать кнопку «Пуск» (рис. 15):



Рисунок 15

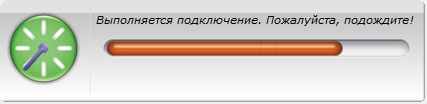

Это может занять некоторое время (рис. 16):



Рисунок 16

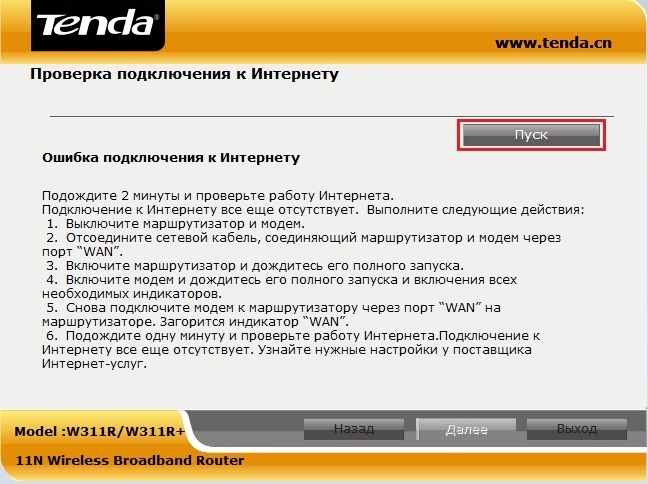

В случае если вышла ошибка подключения, выполните рекомендации указанные на рис 17.. После этого снова нажмите кнопку «Пуск»:



Рисунок 17

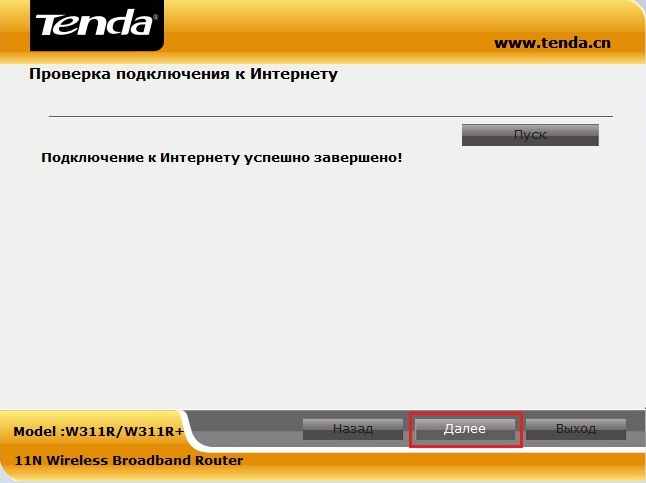

Когда подключение будет завершено, снова нажимаем кнопку «Далее» (рис. 18)



Рисунок 18

2. Настройка беспроводной сети (wi-fi).

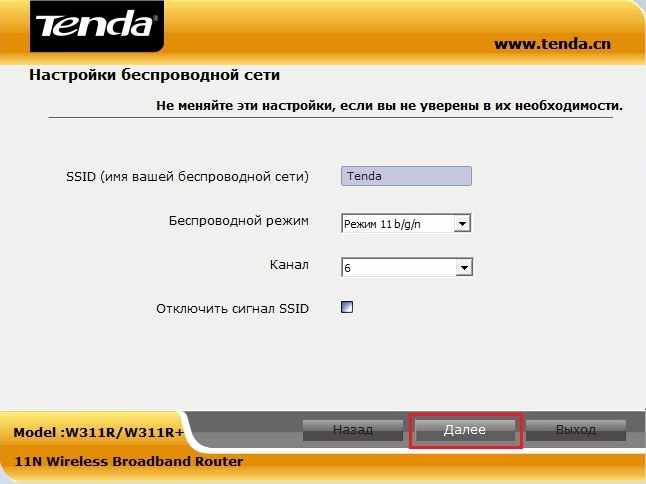

Оставляем все как указано на рис 19., и нажимаем кнопку «Далее»:



Рисунок 19

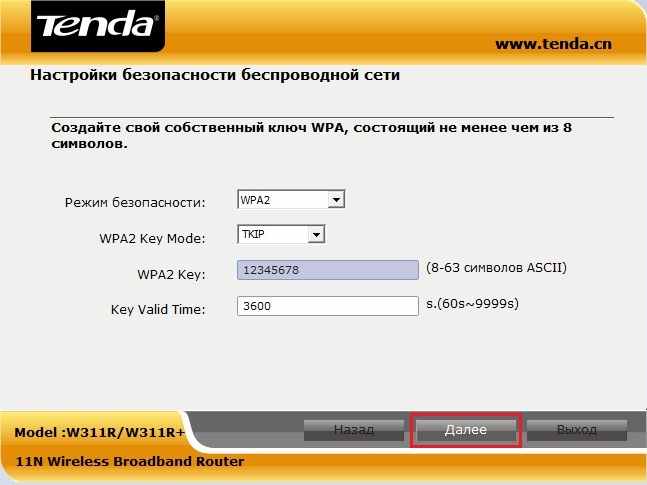

Выбираем режим безопасности, в данном случае это «WPA2», и вводим 8-63 значный ключ безопасности (рис.20):



Рисунок 20

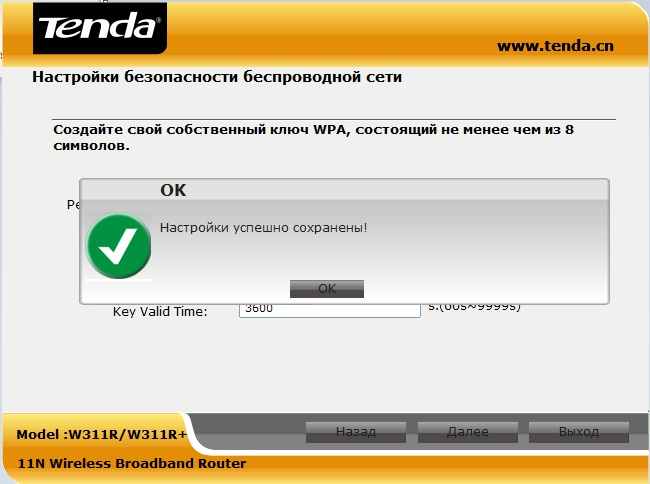

Затем программа сохранит введенные настройки (рис. 21)



Рисунок 21


Нажимаем «ОК» и «Далее» (рис.22)



Рисунок 22

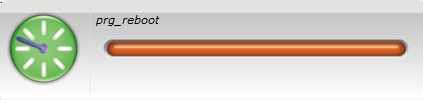

После этого произойдет программная перезагрузка устройства (рис. 23)



Рисунок 23

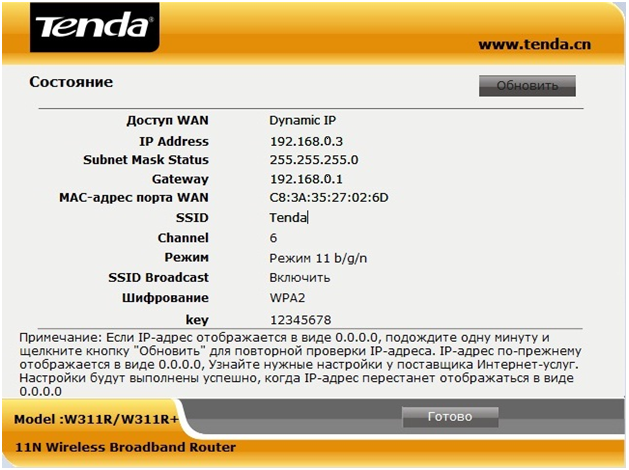

Настройка устройства завершена, вам должно открыться состояние работы устройства (рис. 24)



Рисунок 24

3. Настройка маршрутизатора вручную:

   1. Настройка интернета


Важно!!! Подключиться к роутеру и зайти на него можно только по Ethernet кабелю, по wi-fi зайти на него не получиться!!!

Перед началом настройки нужно изменить IP-адрес на 192.168.0.2-254 и Основной шлюз на 192.168.0.1 в Подключении по локальной сети по аналогии с Беспроводным подключением (см. п.1).


Открываем интернет браузер, вводим в адресной строке адрес – 192.168.0.1 и нажимаем клавишу «Enter» (рис.25)



Рисунок 25

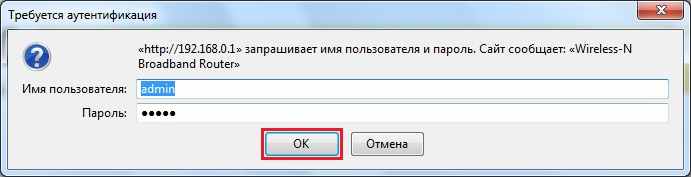

В открывшемся окне вводим Имя пользователя/Пароль – admin/admin и нажимаем кнопку «ОК» (рис. 26):



Рисунок 26

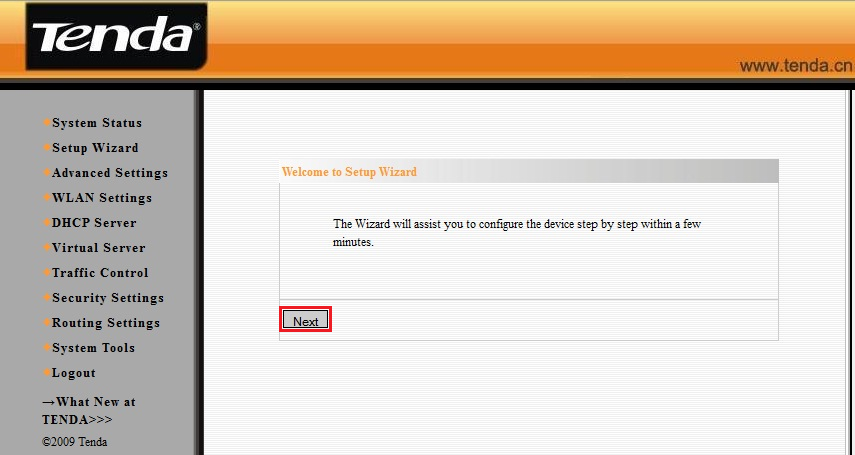

Далее программа предложит нам воспользоваться «Setup Wizard» для настройки интернета (рис.27). Нажимаем кнопку «Next»:



Рисунок 27


Здесь также нужно учесть в каком режиме работает модем, либо если это затруднительно можно нажать кнопку

«Auto Detect» (Модем при этом должен быть подключен к роутеру).

• Режим роутера (router)

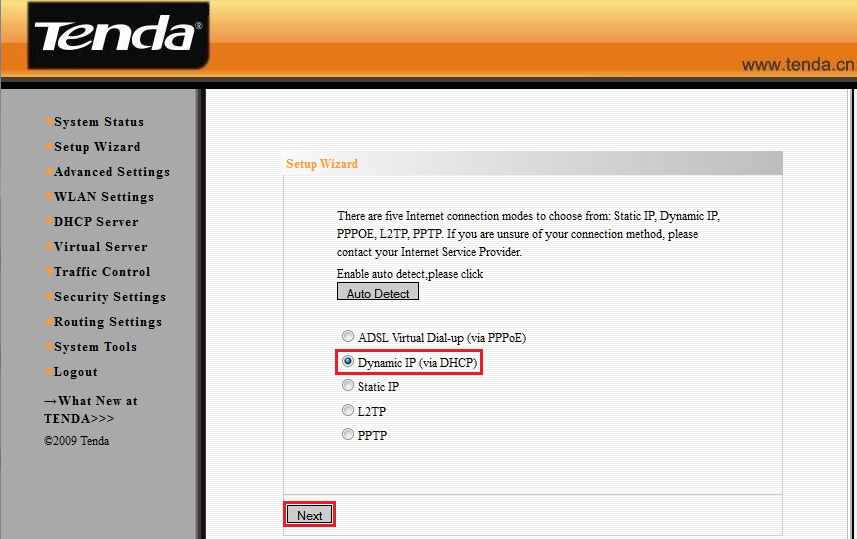

Ставим точку в позицию «Dinamic IP (via DHCP)» и нажимаем кнопку «Next» (рис.28):



Рисунок 28

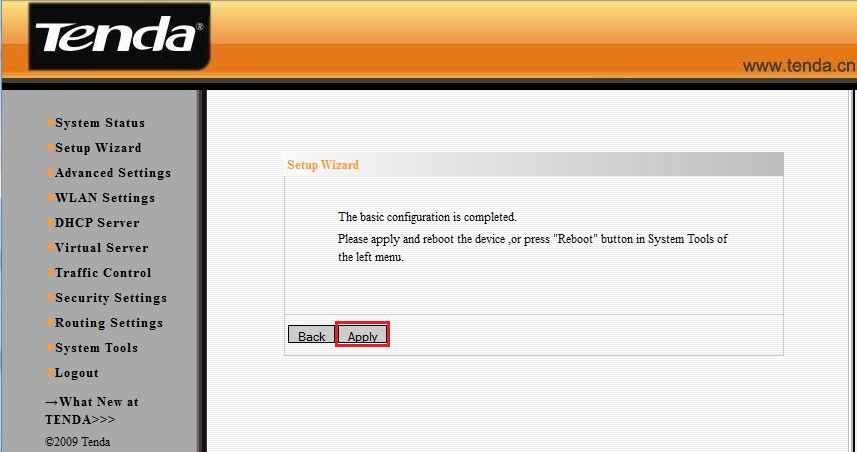

Настройка интернета завершена, далее следует нажать кнопку «Apply» (рис.29):



Рисунок 29

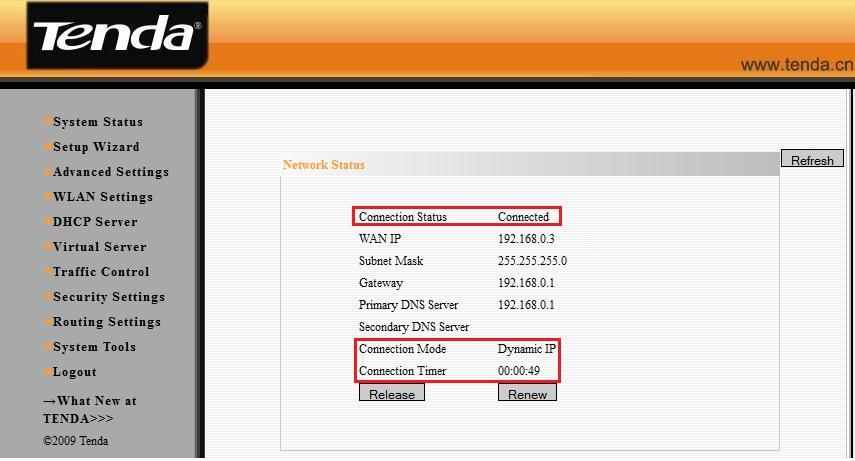

Далее мы перейдем на начальную страницу где отображается «Network Status» - Статус сети (рис.30)



Рисунок 30

• Режим моста (bridge)

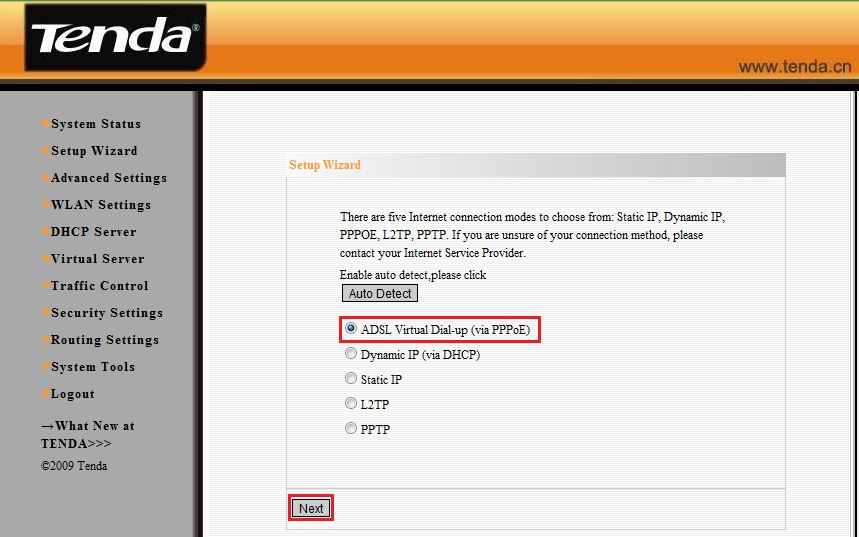

Ставим точку в позицию «ADSL Virtual Dial_up (via PPPoE)» (рис.31)



Рисунок 31

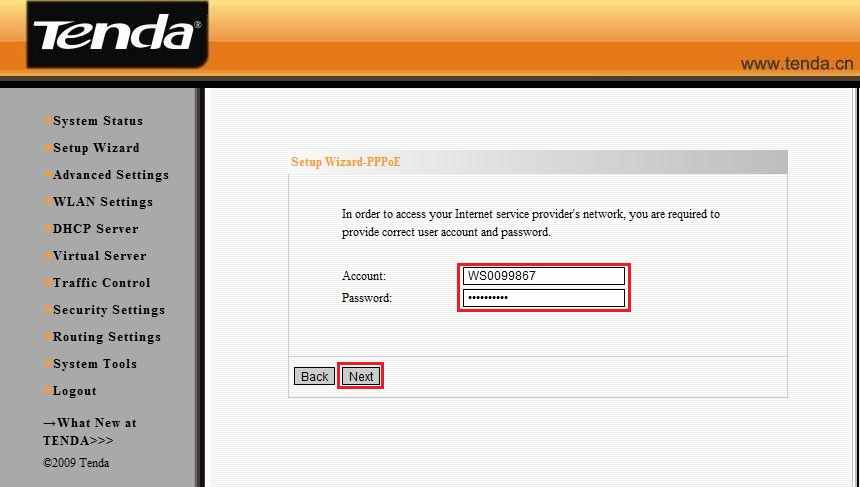

Вводим «Имя пользователя» и «Пароль» выданные провайдером (Учитывайте что данные нужно вводить английскими символами в верхнем регистре). Нажимаем «Next» (рис.32):



Рисунок 32

Настройка интернета завершена, далее следует нажать кнопку «Apply» (рис.33):



Рисунок 33

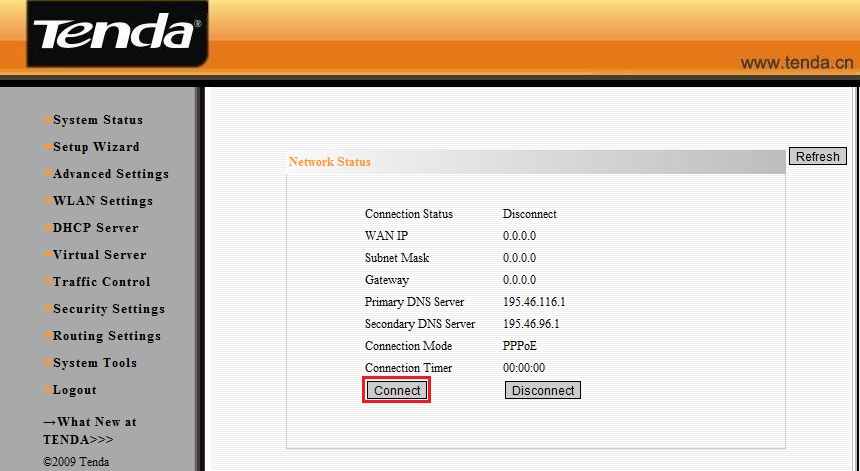

Далее мы перейдем на начальную страницу где отображается «Network Status» - Статус сети (рис.34). Здесь видно что «Connection Status» - «Disconnect», чтобы интернет подключился нужно нажать кнопку «Connect»



Рисунок 34

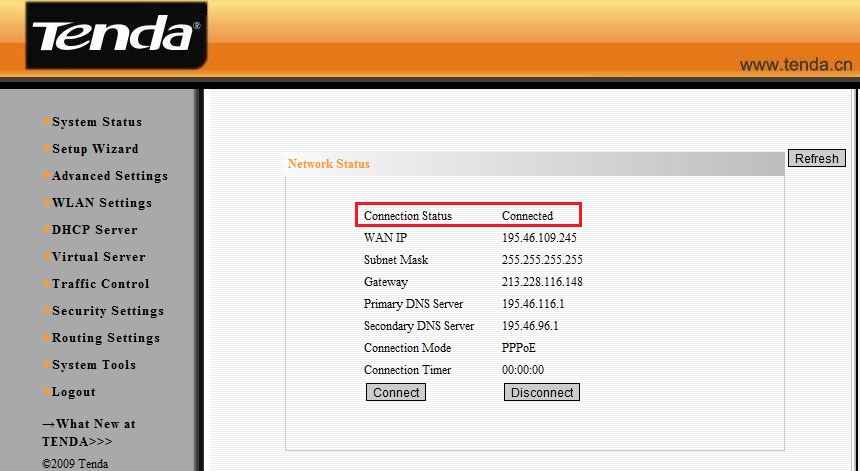

Теперь мы видим, что статус изменился на «Connected» (рис.35):



Рисунок 35

2. Настройка беспроводной сети (wi-fi)

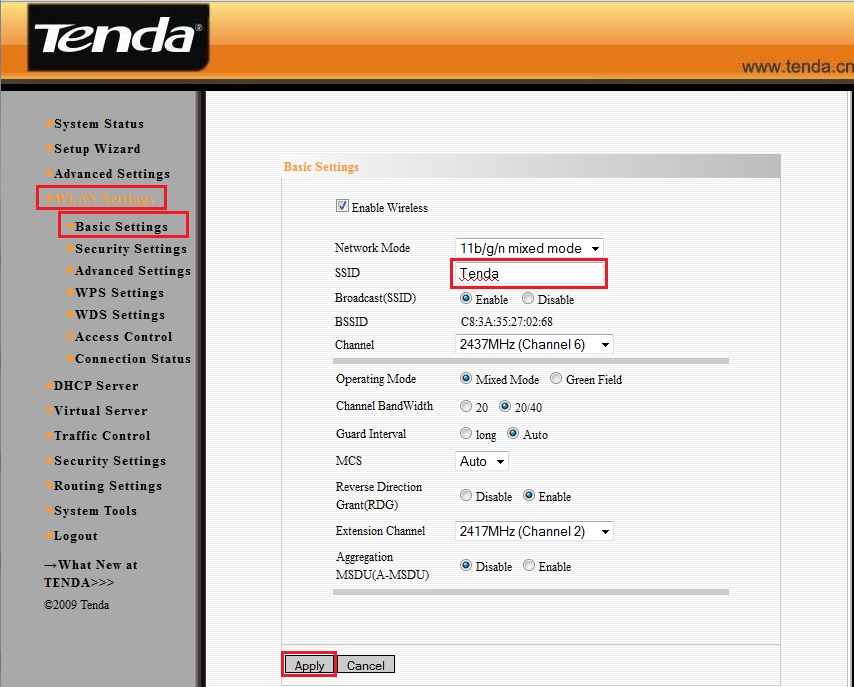

Заходим в пункт меню «WLAN Settings»  «Basic Settings». В поле «SSID» вводим – «Tenda», остальные настройки оставляем как есть и нажимаем кнопку «Apply» (рис.36).



Рисунок 36

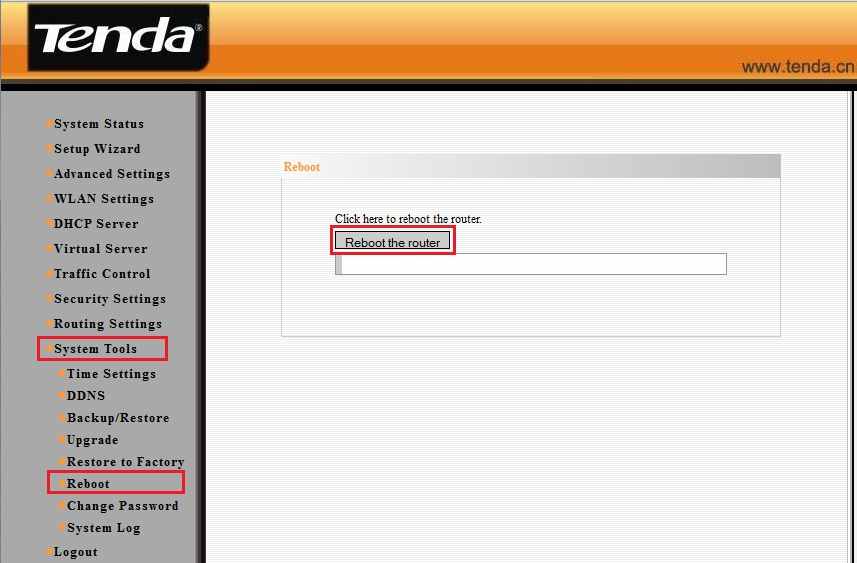

Далее переходим в пункт меню «System Tools»  «Reboot», и нажимаем кнопку «Reboot the router» (рис.37)



Рисунок 37

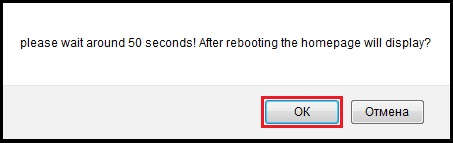

В появившемся окне нажимаем кнопку «OK» и ждем 50 секунд пока роутер перезагрузится. (рис.38)



Рисунок 38


Настройка роутера завершена.
