Инструкция по настройке D-Link DIR-100 для одновременной работы двух телевизоров и выхода в сеть интернет.
В настройках сетевой карты прописываем адрес из диапазона – 192.168.0.2-(254) mask – 255.255.255.0 и адрес шлюза – 192.168.0.1 – сохраняем.

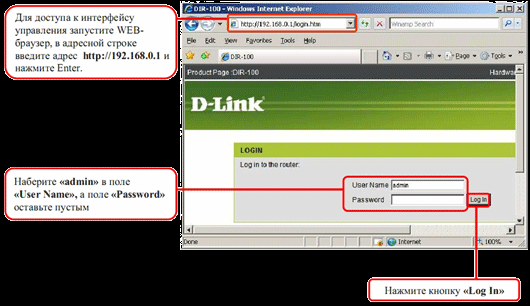

Запускаем браузер и набираем в адресной строке адрес - .1
В появившемся окне вводим в графу "User Name" имя пользователя admin (ПОЛЕ ПАРОЛЬ ОСТАВЛЯЕМ ПУСТЫМ!!!)
Нажимаем кнопку «Log In»
Выбираем меню - SWITCH, переходим в раздел - VLAN GROUP Setting

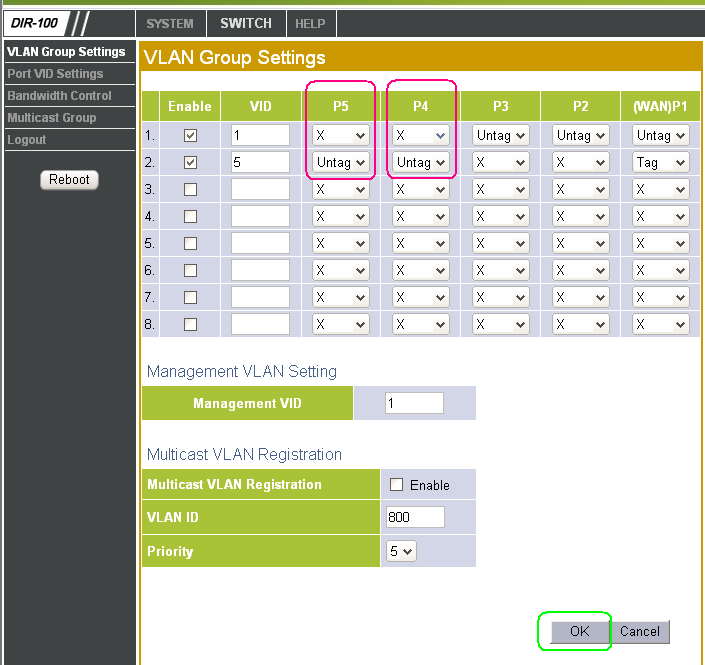

Для того чтобы настроить работу услуги ТВИСТ на двух портах (одновременно будут работать два телевизора) выставляем значения полей так как показано на рисунке ниже. В примере 4-й и 3-й порт коммутатора настраиваются для услуги ТВИСТ, 1-й и 2-й – доступ в Интернет:
Для сохранения настроек нажимаем на кнопку «ОК» (выделено зеленым)

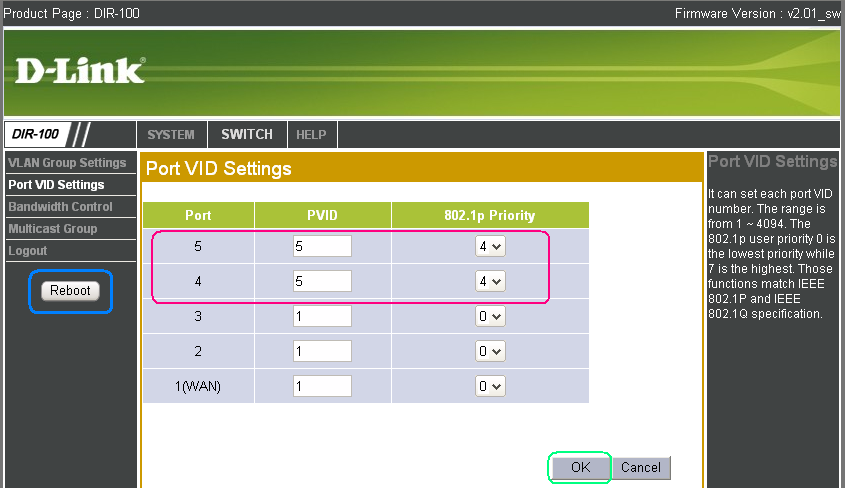

Выбираем слева в меню пункт – «Port VID Settings» и делаем настройку приоритета на четвертом и третьем порту коммутатора, как показано на рисунке ниже:
Для сохранения настроек нужно нажать кнопку «ОК» (выделено зеленым).
ОБЯЗАТЕЛЬНО!!! Перезагрузить коммутатор, нажав на кнопку «Reboot» (выделено синим).
Настройка коммутатора завершена.
